Opel Zafira A (1999-2005) – Sicherungskasten
Opel Zafira A – Sicherungskastenbelegung
Baujahr: 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Zafira A ist die Sicherung 36 im Sicherungskasten im Fahrgastraum.
Fahrgastraum
Der Sicherungskasten befindet sich unter dem Armaturenbrett hinter dem Handschuhfach. Um ihn zu erreichen, müssen die Seitenwände leicht zusammengedrückt, das Handschuhfach vollständig heruntergeklappt und abgezogen werden. Drehen Sie dann mit einer Münze die Befestigungsschrauben um 90° und entfernen Sie die Handschuhfachstütze.

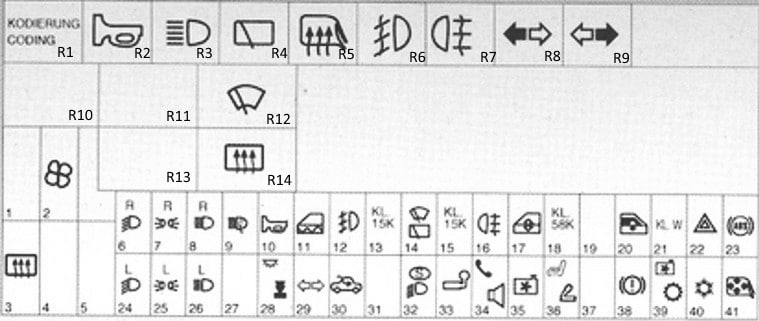

Typ 1
Sicherungen Opel Zafira A
| Nr. | Beschreibung |
| R1 | – |
| R2 | Hupenrelais |
| R3 | Relais für Frontscheinwerfer |
| R4 | Relais für Heckscheibenwischer |
| R5 | Relais für beheizbaren Spiegel |
| R6 | Relais für Nebelscheinwerfer |
| R7 | Relais für Nebelschlussleuchte |
| R8 | Relais für Blinker – rechts |
| R9 | Relais für Blinker – links |
| R10 | Audiosignalgeber Telefon |
| R11 | – |
| R12 | Relais für Scheibenwischermotor |
| R13 | – |
| R14 | Relais für beheizbare Heckscheibe |
| R15 | Multifunktionssteuergerät |
| 1 | – |
| 2 | 30A) Heizung/Sitzheizung Klimaanlage |
| 3 | Heizung;
Klimaanlage. |
| 5 | – |
| 6 | 10A Rechtes Licht – Frontscheinwerfer, Scheinwerferbeleuchtungseinstellung |
| 7 | 10A Vorder-/Hintermaße (rechts), Kennzeichenbeleuchtung |
| 8 | 10A Rechtes Licht – Fernlicht |
| 9 | 30A Scheinwerferwaschpumpe |
| 10 | 15A Hupenklang |
| 11 | 20A Zentralverriegelung |
| 12 | 15A Nebelscheinwerfer |
| 13 | Multifunktionsdisplay 7,5 A |
| 14 | 30A Scheibenwischermotor |
| 15 | 7,5A Elektrische Fensterheber;
Schiebedach; Elektrische Außenspiegel. |
| 16 | 10A Nebelschlussleuchte |
| 17 | 30A Elektrische Fensterheber |
| 18 | 7,5A Scheinwerferbeleuchtungssteuerung |
| 19 | – |
| 20 | 30A Elektrische Fensterheber |
| 21 | 7,5A Schlüsselklappe im Zündschloss (Automatikgetriebe);
Antivirensystem; Audiosystem. |
| 22 | 15A Blinker;
Warnblinkanlage; Multifunktionsdisplay; Bordcomputer; Blinker. |
| 23 | 10A Antiblockiersystem (ABS);
Servolenkung. |
| 24 | 10A Linker Scheinwerfer – Abblendlicht, Scheinwerferbeleuchtungseinstellung |
| 25 | 10A Vorder-/Rücklicht (links), Kennzeichenbeleuchtung |
| 26 | 10A Linker Scheinwerfer – Fernlicht |
| 27 | – |
| 28 | 20A Innenbeleuchtung |
| 29 | 10A Blinker;
Warnleuchte; Innenbeleuchtung. |
| 30 | 30A Heckklappe |
| 31 | – |
| 32 | 10A Tagfahrlichtsystem;
Antivirensystem. |
| 33 | 20A Anhängersteckdose – Klemme 30 |
| 34 | 20A Audiosystem;
Multifunktionsdisplay. |
| 35 | 10A Steuergerät Automatikgetriebe;
Steuergerät Lüftermotor Kühlung; Klimaanlage. |
| 36 | 20A Sitzheizung;
Zigarettenanzünder-Sicherung. |
| 37 | – |
| 38 | 10A Bremslichter;
Steuerungssystem Automatikgetriebe; Multifunktionsdisplay; Tempomat. |
| 39 | 7,5A Steuergerät Automatikgetriebe;
Steuergerät Lüftermotor Kühlung; Klimaanlage. |
| 40 | 7,5A Steuergerät Lüftermotor Kühlung;
Klimaanlage. |
| 41 | 10A Beheizbare Außenspiegel |

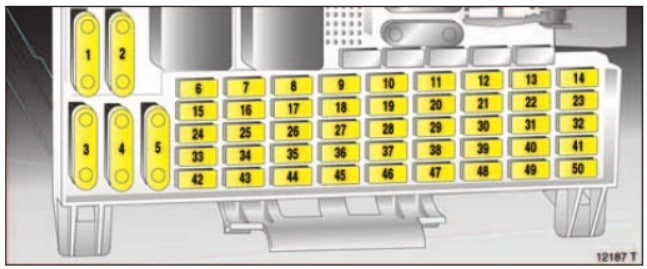

Typ 2
Sicherungen Opel Zafira A
| R1 | – |
| R2 | Hupenrelais |
| R3 | Relais für Frontscheinwerfer |
| R4 | Relais für Heckscheibenwischer |
| R5 | Relais für beheizbaren Spiegel |
| R6 | Relais für Nebelscheinwerfer |
| R7 | Relais für Nebelschlussleuchte |
| R8 | Relais – Blinkerschalter |
| R9 | Aktiviert Relais Blinkerschalter |
| R10 | Sender für Telefonsignal |
| R11 | Signalwandler Radgeschwindigkeitssensor |
| R12 | Relais für Scheibenwischermotor |
| R13 | Relais für Innenbeleuchtung |
| R14 | Relais für beheizbare Heckscheibe |
| R15 | Multifunktionssteuergerät |
| 1 | – |
| 2 | (30A) Heizung/Klimaanlage Sitzheizung |
| 3 | (40A) Beheizbare Heckscheibe |
| 4 | – |
| 5 | – |
| 6 | (10A) Rechter Scheinwerfer – Frontscheinwerfer, Scheinwerferbeleuchtungseinstellung |
| 7 | (10A) Seiten-/Rücklichter rechts;
Kennzeichenbeleuchtung. |
| 8 | (10A) Rechter Scheinwerfer – Fernlicht |
| 9 | (30A) Scheinwerferwaschpumpe |
| 10 | (15A) Hupe |
| 11 | (20A) Zentralverriegelung |
| 12 | (15A) Nebelscheinwerfer |
| 13 | (5A) Multifunktionsdisplay |
| 14 | (30A) Scheibenwischermotor;
Schiebedach (Cabrio). |
| 15 | (5A) Elektrische Fensterheber;
Schiebedach; Elektrische Außenspiegel; Innenbeleuchtung; Diebstahlschutzsystem. |
| 16 | (10A) Nebelschlussleuchte |
| 17 | (30A) Elektrische Fensterheber |
| 18 | (5A) Scheinwerfereinstellung;
Kennzeichenbeleuchtung. |
| 19 | (10A) Audiosystem;
Telefon; Multifunktionsdisplay. |
| 20 | (30A) Elektrische Fensterheber |
| 21 | (5A) E/m Zündschloss (Automatikgetriebe);
Antivirensystem; Audiosystem; Telefon. |
| 22 | (15A) Blinker;
Warnblinkanlage; Multifunktionsdisplay; Bordcomputer; Anzeigen. |
| 23 | (10A) Antiblockiersystem (ABS);
Servolenkung. |
| 24 | (10A) Linker Scheinwerfer – Fernlicht, Scheinwerferbeleuchtungseinstellung |
| 25 | (10A) Seiten-/Rücklicht links;
Kennzeichenbeleuchtung. |
| 26 | (10A) Linker Scheinwerfer – Fernlicht |
| 27 | (2A) Steuerung des Faltdachs |
| 28 | (5A) Innenbeleuchtung |
| 29 | (10A) Blinker;
Warnleuchte; Innenbeleuchtung; Steuerungssystem Automatikgetriebe. |
| 30 | (30A) Schiebedach |
| 31 | (20A) Heckscheiben-Sprüh- und Wischsystem |
| 32 | (10A) Tagfahrlichtsystem;
Warnbeleuchtung; Antivirensystem; Wegfahrsperren-Steuermodul. |
| 33 | (20A) Anhängersteckdose – Klemme 30 |
| 34 | (20A) Audiosystem;
Multifunktionsdisplay; Telefon. |
| 35 | (10A) Steuermodul Automatikgetriebe;
Steuermodul Lüftermotor Kühlung; Klimaanlage. |
| 36 | (15A) Sitzheizung;
Zigarettenanzünder-Sicherung. |
| 37 | (20A) Sitzheizung |
| 38 | (10A) Bremslichter;
Automatische Getriebesteuerung; Multifunktionsdisplay; Tempomat. |
| 39 | (5A) Steuermodul Automatikgetriebe;
Steuermodul Lüftermotor Kühlung; Klimaanlage. |
| 40 | (5A) Steuermodul Lüftermotor Kühlung;
Klimaanlage. |
| 41 | (10A) Beheizbare Außenspiegel |
| 42 | (5A) Sitzbelegungssensor;
Innenleuchte. |
| 43 | (20A) Xenon-Scheinwerfer – rechts 2002 ^ |
| 44 | (20A) Xenon-Scheinwerfer – links 2002 ^ |
| 45 | (5A) Sitzheizung 2002 ^ |
| 46 | (15A) Motorsteuerung 2002 ^ |
| 47 | (20A) Zusatzheizung – Diesel |
| 48 | (5A) Steuerung des Faltdachs |
| 49 | – |
| 50 | (40A) Relais Lüftermotor Kühlung – 2,0 Diesel / 1,7 Diesel mit Klimaanlage |
Motorraum
Unter der Motorhaube befinden sich 2 separate Sicherungskästen: einer mit Sicherungen und einer mit Relais.
Das aktuelle Schema ist auf der Schutzabdeckung aufgedruckt.

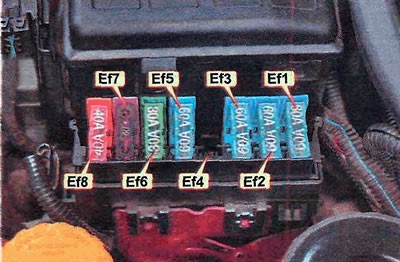

Sicherungskasten
Diagramm
| Ef1 | 60A Starten |
| Ef2 | Sicherungskasten/Relais 60A — Blinker, Scheinwerfer, Tagfahrlicht, Diebstahlschutzsystem, Wegfahrsperren-Steuergerät, Motorsteuerung |
| Ef3 | 60A Stromkreise der meisten elektrischen Geräte |
| Ef4 | 20A Elektromotoren Kühlgebläse (X12XE – ohne Klimaanlage) |
| Ef5 | 60A ABS |
| Ef6 | 30A Motorsteuerung |
| Ef7 | 80A Servolenkungspumpe |
| Ef8 | 40А Elektromotoren Kühlgebläse (Benzin – außer Х20ХЕ mit Klimaanlage) |
Relaiskasten
Typ 1
| 1 | – |
| 2 | Relais Lüftermotor Kühlung (außer Z12XE) |
| 3 | Relais Kraftstoffpumpe (außer Z20LET / Z22SE) |
| 4 | Relais Kraftstoffpumpe (Z22SE / Z20LET) |
| 5 | Relais Motor Kühlmittelpumpe (Z20LET) |
| 6 | Relais Lüftermotor Kühlung |
| 7 | Relais Verzögerung Scheinwerferwischer |
| 8 | – |
Typ 2
| 1 | – |
| 2 | Relais Lüftermotor Kühlung (X16SZR, X18XE1, X20XEV) |
| 3 | Relais Lüftermotor Kühlung (X14XE, X16XEL) |
| 4 | Relais Kraftstoffpumpe |
| 5 | – |
| 6 | Relais Lüftermotor Kühlung |
| 7 | Relais Verzögerung Scheinwerferwischer |
| 8 | – |
