Audi A4 B6 (2000-2006) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Audi A4 B6 (2000–2006), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungsbelegung Audi A4 B6
Die Sicherung des Zigarettenanzünders (Steckdose) im Audi A4 B6 (2000-2006) ist die Sicherung 33 im Sicherungskasten.
Sicherungskasten im Motorraum
Typ 1
| 1 | Relais Kühlmittelpumpe Motor (V6) (falls installiert) |
| 2 | Relais Getriebesystem (Multitronic) |
| 3 | Relais Sekundärlufteinblasung (AIR) |
| 4 | Steuergerät Kühlmittelpumpe Motor (AMM/BDV) (falls vorhanden) |
| 5 | Relais Anlasser-Motorblockierschalter (MT) (falls installiert) |
| F1 | (15A) Motorsteuerung, BPP-Schalter |
| F2 | (40A) Sekundärlufteinblasung (AIR) (falls vorhanden) |
| F3 | (15A) Automatikgetriebe (AT) (6-Gang AT/Multitronic) |
Sicherungskasten-Diagramm
Typ 2
| 1 | Relais Kraftstoffförderpumpe |
| 2 | Relais Getriebesystem (Multitronic) |
| 3 | Relais Vorglühkerze |
| 4 | Relais Motorsteuerung (EC) |
| 5 | Relais Anlasser-Motorblockierschalter;
Relais Rückfahrleuchten (Multitronic). |
| F1 | (15A) Motorsteuerung, BPP-Schalter |
| F2 | (60A/80A) Vorglühkerzen |
| F3 | (15A) Automatikgetriebe (AT) (6-Gang AT/Multitronic) |
| F4 | (60A) Vorglühkerzen |
Sicherungskasten im Fahrgastraum Audi A4 (B6)
Position des Sicherungskastens – Audi A4 B6 Sicherungen unter der Motorhaube
Der Sicherungskasten des Audi A4 B6 befindet sich auf der linken Seite des Armaturenbretts:
Um darauf zuzugreifen, müssen Sie die linke Seitentür öffnen und die Seitenverkleidung des Armaturenbretts durch Drücken entfernen.
| F1 | (10A) Klimaanlage (AC) |
| F2 | (5A) Fußraumbeleuchtung;
Glühbirne im Handschuhfach. |
| F3 | (5A) Beheizte Scheibenwaschdüsen |
| F4 | (5A) Steuergerät Lüftermotor Kühlmittel |
| F5 | (10A) Automatikgetriebe (AT);
Motoröldruck- und Temperatursensor; Beheizte Rücksitze; Navigationssystem; Telefon. |
| F6 | (5A) Klimaanlage (AC) |
| F7 | (10A) Antiblockiersystem (ABS);
BPP-Schalter; CPP-Schalter. |
| F8 | (5A) Telefon/Telematik |
| F9 | (10A) Unterdruckpumpe Bremskraftverstärker (falls vorhanden) |
| F10 | (10A) Scheinwerfereinstellung |
| F11 | (10A) Automatikgetriebe (AT) -2001 |
| F12 | (10A) Datenverbindungskonnektor (DLC) |
| F13 | (10A) Steuergerät Lenksäulenfunktion |
| F14 | (10A) Bremslichter |
| F15 | (10A) Instrumententafel;
Navigationssystem. |
| F 16 | (5A) Garagentoröffner |
| F17 | (10A) Parkhilfe |
| F18 | – |
| F19 | (15A) Nebelscheinwerfer vorne;
Nebelschlussleuchten. |
| F20 | (15A) Rechter Scheinwerfer – Abblendlicht, Scheinwerfereinstellung |
| F21 | (15A) Linker Scheinwerfer – Abblendlicht, Scheinwerfereinstellung |
| F22 | (15A) Steuergerät Türfunktion, vorne links;
Steuergerät Türfunktion, hinten links (^2001). |
| F23 | (15A) Steuergerät Türfunktion, vorne rechts;
Steuergerät Türfunktion, hinten rechts (^2001). |
| F24 | (20A/30A) Multifunktionssteuergerät 2 – Komfortausstattung |
| F25 | (30A) Lüftermotor Klimaanlage und Heizung |
| F26 | (30A) Beheizbare Heckscheibe |
| F27 | (30A) Anhängersteuergerät |
| F28 | (20A) Kraftstoffpumpe;
Kraftstoffförderpumpe. |
| F29 | (20A) Motorsteuerung – Benzin |
| F30 | (20A) Schiebedach |
| F31 | (15A) Abblendbarer Rückspiegel;
Automatikgetriebe (AT); Datenverbindungsschnittstelle (DLC); Motorsteuerung; Rückfahrleuchten. |
| F32 | (20A) Motorsteuerung – Benzin |
| F33 | (15A) Zigarettenanzünder |
| F34 | (15A) Motorsteuerung – Benzin |
| F35 | (30A) Zubehöranschluss |
| F36 | (30A) Multifunktionssteuergerät 1;
Scheibenwischer und Scheibenwaschanlage vorne. |
| F37 | (20A/25A) Multifunktionssteuergerät 1;
Scheinwerferwaschanlage. |
| F38 | (15A/30A) Alarmanlage;
Kofferraum-/Heckklappenöffnung; Multifunktionssteuergerät 2 – Komfortausstattung. |
| F39 | (20A/30A) Audiosystem;
Navigationssystem. |
| F40 | (25A) Hupe |
| F41 | (30A) Zusatzheizung (2003^) |
| F42 | (25A) Antiblockiersystem (ABS);
Elektronisches Stabilitätsprogramm (ESP). |
| F43 | (15A) Motorsteuerung – Benzin |
| F44 | (30A) Sitzheizung;
Beheiztes Lenkrad. |

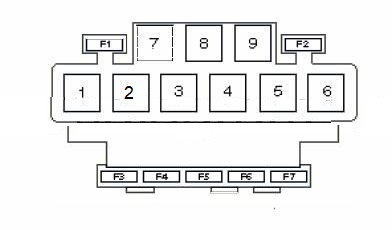

Sicherungskasten Audi A4 (B6).
| 1 | Relais Kraftstoffpumpe – Benzin |
| 2 | Steuergerät Lenkunterstützung (Servotronic) (falls vorhanden) |
| 3 | Relais Hupe – Doppelton |
| 4 | Relais Unterdruckpumpe Bremskraftverstärker (falls vorhanden) |
| 5 | |
| 6 | Relais Hilfszündkreise |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10A) Schalter Heckscheibenrollo |
| F3 | |
| F4 | (30A) Elektrischer Fensterheberschalter – hinten |
| F5 | (10A) Elektrische Lordosenstützenverstellung Sitz |
| F6 | (30A) Elektrischer Fensterheberschalter vorne |
| F7 | (30A) Anhängersteckdose |
Sicherungskasten – Audi A4 B6
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | Steuergerät Taxialarmsystem 3 – Freisprecheinrichtung |
| F1 | – |
| F2 | Hilfsgerät |
| F3 | – |
| F4 | – |
| F5 | (50A) Antiblockiersystem (ABS) |
| F6 | (40A/60A) Steuergerät Lüftermotor Kühlmittel 1 |
| F7 | (10A) Rettungsfahrzeuge |
| F8 | Steuergerät Lüftermotor Kühlmittel 2 (falls vorhanden) |

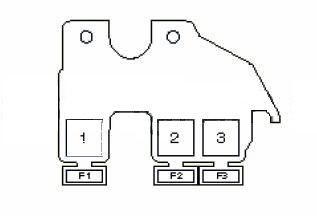

| 1 | – |
| 2 | Relais Heizung Kühlmittel 2 – hohe Leistung |
| 3 | Relais Heizung Kühlmittel 1 – niedrige Leistung |
| F1 | (30A) Zusatzheizung ^2003 |
| F2 | (40A) Heizung Kühlmittel |
| F3 | (60A) Heizung Kühlmittel |
Über Audi A4 B6 (2000-2006)
Das Modell Audi A4 B6, das von 2000 bis 2006 produziert wurde, ist bekannt für seine Eleganz und Zuverlässigkeit. Dieses Fahrzeug gehört zur Mittelklasse und bietet eine breite Palette von Motoroptionen, einschließlich Benzin- und Dieselmotoren. Zu den beliebtesten gehören der 1.8T Benzinmotor mit Turbolader und der 1.9 TDI Dieselmotor, die für ihre Effizienz und Leistung bekannt sind. Der Audi A4 B6 ist mit modernen Technologien ausgestattet und bietet einen komfortablen Innenraum, was ihn ideal für lange Fahrten und den täglichen Gebrauch macht.
Sicherungskasten-Diagramm Audi A4 B6
Diese Seite zeigt das Sicherungskasten-Diagramm für den Audi A4 B6, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind im Motorraum und im Innenraum auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität Ihres Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
