Toyota Avensis Verso (2000-2009) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Avensis Verso (2000–2009), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Avensis Verso (2000-2006) – Sicherungskastendiagramm
Baujahr: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Die Sicherung für den Zigarettenanzünder (Steckdose) im Avensis Verso (2000-2006) ist Sicherung 9 im Sicherungskasten im Fahrgastraum.

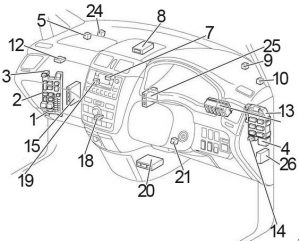

Fahrgastraum
LHD
RHD
- Sicherungskasten
- Karosserie-ECU
- Stromversorgungsrelais
- Blinkerrelais
- Stromkreisöffnungsrelais (Kraftstoffpumpe)
- LHD: TVSS ECU
- Radio und Display-Player
- Transponder-Schlüsselcomputer
- Heckheizungsrelais (HI)
- Heckheizungsrelais
- LHD: Klimaanlagenverstärker (manuelle Klimaanlage)
- TV-Kamera-ECU (mit Navigationssystem)
- Anschlussblock
- Relais für vordere Nebelscheinwerfer
- Motor- und ECT-ECU (A/T)
Motor-ECU (M/T) - LHD: Lüfterrelais (M2)
- LHD: Lüfterrelais (M1)
- Klimaanlagensteuerung (automatische Klimaanlage)
- Antennenverstärker
oder
RHD (bis 10.2003): Lüfterrelais (M2) / Lüfterrelais (M1) / Lüfterrelais (HI) - Airbag-Sensoreinheit
- Transponder-Schlüsselverstärker
- LHD: PTC-Heizungsverstärker (1AZ-FE)
- LHD: Lüfterrelais (HI)
- RHD: Rückfahrlichtrelais
- RHD: Diebstahlschutz-ECU
- RHD: ECU für doppelte Türverriegelung

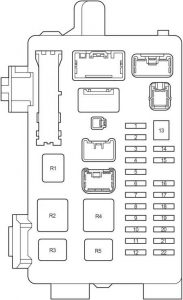

Sicherungskasten im Fahrgastraum
| Nr. |
Sicherung |
Amp [A] |
Beschreibung |
| 1 | IGN | 10 | SRS-Airbag-System;
Blinker und Anzeigen; Startsystem; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Elektrischer Kühlerventilator; Klimaanlage; ABS; VSC; Relais „FUEL HTR“; Relais „IG2“. |
| 2 | DOOR NO.2 | 25 | Avensis Verso, Picnic:
Elektrisches Türverriegelungssystem |
| PWR SEAT | 30 | Ipsum:
Elektrischer Sitz |
|
| 3 | RR HTR | 10 | Heckheizung |
| 4 | FR FOG | 15 | Nebelscheinwerfer vorne |
| 5 | AM1 | 25 | Startsystem |
| 6 | PANEL | 7.5 | Instrumentenbeleuchtung;
Armaturenbrettbeleuchtung; Elektronisches Getriebe; Audiosystem; Scheinwerferreinigung; Nebelscheinwerfer vorne; TOYOTA Parkassistent; Uhr; Klimaanlage; Schlüssel- und Lichtwarnung. |
| 7 | SRS-IG,
AIRBAG-IG
|
10 | SRS-Airbag-System |
| 8 | SEAT HTR | 10 | Avensis Verso, Picnic:
Sitzheizung |
| TEMS | 10 | Ipsum:
TOYOTA Elektronisch moduliertes Fahrwerk |
|
| 9 | C / LTR,
CIG
|
15 | Zigarettenanzünder |
| 10 | HTR.
HEATER |
10 | Klimaanlage;
Ladesystem; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; ABS; VSC; Schlüssel- und Lichtwarnung; Sicherheitsgurtwarnung; TOYOTA Parkassistent; Instrumententafel; Heckscheibenheizung. |
| 11 | MTR HTR | 10 | Außenspiegelheizung |
| 12 | ECU-ACC | 7.5 | Elektrische Türverriegelung;
Elektrische Kühlerventilatoren; Elektrische Fensterheber; Audiosystem; Nebelscheinwerfer; Innenbeleuchtung; Rückleuchten; Positionsleuchten; Scheinwerfer. |
| 13 | PWR | 30 | Elektrische Fensterheber;
Schiebedach. |
| 14 | TAIL | 10 | Rückleuchten;
Positionsbeleuchtung; Kennzeichenbeleuchtung; Kofferraumbeleuchtung; Nebelscheinwerfer vorne; Nebelschlussleuchte; Instrumententafel. |
| 15 | PWR OUTLET | 15 | Steckdose |
| 16 | FR P / W | 30 | Elektrische Fensterheber;
Schiebedach. |
| 17 | DOOR | 25 | Elektrisches Verriegelungssystem |
| 18 | WIPER | 25 | Frontscheibenwischer und -waschanlage;
Heckscheibenwischer und -waschanlage; Scheinwerferreinigung. |
| 19 | ECU-IG | 7.5 | Elektrische Kühlerventilatoren;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; ABS; VSC; Audiosystem; TOYOTA Elektronisch moduliertes Fahrwerk; Elektrische Rückspiegel; Automatisches Lichtsteuerungssystem. |
| 20 | RR DEF | 20 | Heckscheibenheizung |
| 21 | GAUGE | 7.5 | Ladesystem;
Instrumententafel; Rückfahrlicht; Blinker und Warnblinkanlage; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; ABS; Elektrisches Türverriegelungssystem; Elektrische Fensterheber; Schlüssel- und Lichtwarnung; Sicherheitsgurtwarnung; Schiebedach; Audiosystem; Uhr; Scheinwerfer; Automatisches Lichtsteuerungssystem; Nebelscheinwerfer; Rückleuchten; Positionsleuchten; Innenbeleuchtung; TOYOTA Parkassistent; Klimaanlage; Heckscheibenheizung. |
| 22 | STOP | 15 | Bremslicht;
Getriebesperrsteuerung; ABS; Hohes Bremslicht; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; TOYOTA Elektronisch moduliertes Fahrwerk. |
| Relais |
|||
| R1 | Kurzschlussstift (ab 10.2003: Avensis Verso, Picnic) | ||
| R2 | Heizung (HTR) | ||
| R3 | Heckscheibenheizung (RR DEF) | ||
| R4 | Zündung (IG1) | ||
| R5 | Rücklicht (OGON) | ||
- Schiebedach-Steuerrelais
- Heckkühlerrelais
- Heckscheibenwischerrelais (bis 10.2003)
- Funkempfänger für Türschlosssteuerung
Motorraum
- Sicherungskasten
- Scheinwerferwaschanlagen-Steuerrelais
- Schlupfregelungs-ECU mit Aktuator
- ABS-Sicherungskasten
- 1CD-FTV: Glühkerzenrelais
- Relais-Sicherungskasten
Sicherungskasten im Motorraum
| Nr. |
Sicherung |
Amp [A] |
Beschreibung |
| 1 | DCC | 30 | Sicherungen „ECU-B“, „DOME“, „RAD NO.1“ |
| 2 | IG2 | 15 | Benzin:
Elektrische Kühlerventilatoren; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Klimaanlage. |
| FUEL HTR | 30 | Diesel:
Kraftstoffheizung |
|
| 3 | HORN | 10 | Hupe |
| 4 | HAZ | 10 | Blinker und Warnblinkanlage |
| 5 | EFI | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Klimaanlage; Elektrische Kühlerventilatoren. |
| 6 | ETCS | 10 | Avensis Verso, Picnic (bis 10.2003):
Elektronisches Gaspedalsteuerungssystem; Ipsum (ab 10.2003): Elektronisches Gaspedalsteuerungssystem. |
| A / F | 15 | Avensis Verso, Picnic (ab 10.2003):
Luft-Kraftstoff-Verhältnis-Sensor |
|
| 7 | OBD | 7.5 | On-Board-Diagnosesystem |
| 8 | ALT-S | 7.5 | Avensis Verso, Picnic:
Ladesystem |
| FR DEF | 15 | Ipsum (ab 10.2003):
Frontscheibenwischerheizung. |
|
| 9 | MAIN | 50 | Relais „HEAD“
(Sicherungen „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD RH UPR“). |
| 10 | AM2 | 30 | Zündschlüssel |
| 11 | RR CLR | 30 | Klimaanlage hinten |
| 12 | HEAD LP CLN | 30 | Avensis Verso, Picnic:
Scheinwerferreinigung |
| AC INV | 15 | Ipsum:
Netzteil |
|
| 13 | RR FOG | 7.5 | Nebelschlussleuchte |
| 14 | ABS NO.1 | 40 | Avensis Verso, Picnic:
außer VSC (bis 10.2003): ABS ab 10.2003: ABS, VSC Ipsum: ABS, VSC |
| 50 | Avensis Verso, Picnic:
VSC (bis 10.2003): ABS, VSC |
||
| 15 | ABS NO.2 | 30 | Avensis Verso, Picnic (bis 10.2003):
ABS, VSC Ipsum: außer VSC (ab 10.2003): ABS |
| 40 | Avensis Verso, Picnic (ab 10.2003):
ABS, VSC Ipsum: bis 10.2003: ABS oder VSC: ABS, VSC |
| 16 | CDS | 30 | Benzin:
Elektrische Kühlerventilatoren |
| 40 | Diesel:
Elektrische Kühlerventilatoren |
||
| 17 | RDI | 30 | Benzin:
Elektrische Kühlerventilatoren |
| 40 | Diesel:
Elektrische Kühlerventilatoren |
||
| 18 | HTR | 50 | Klimaanlage, Heizung |
| 19 | ALT | 140 | Relais „RR DEF“
(Sicherungen „RR DEF“, „MIR HTR“) Relais „TAIL“ (Sicherungen „TAIL“, „PANEL“), Relais „IG1“ („ECU-IG“, „INDIKATOR“, „HTR“) , Sicherungen „SEAT HTR“, „SRS-IG“, „WIPER“), „PWR“, „RR HTR“, „DOOR“, „DOOR NR 2“, „FR FOG“, „PWR OUTLET“, „STOP “, Sicherungen „AM1 „ |
| 20 | HEAD RH UPR | 15 | Rechter Scheinwerfer (Fernlicht);
Instrumententafel. |
| 21 | HEAD LH UPR | 15 | Linker Scheinwerfer (Fernlicht) |
| 22 | HEAD RH LWR | 15 | Linker Scheinwerfer (Abblendlicht);
Scheinwerfer-Niveauregulierung. |
| 23 | HEAD LH LWR | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 24 | RAD NO.1 | 15 | Verstärkersystem |
| 25 | ECU-B | 7.5 | Ladesystem;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; ABS; TOYOTA Elektronisch moduliertes Fahrwerk; Elektrisches Türverriegelungssystem; Elektrische Fensterheber; Schlüssel- und Lichtwarnung; Sicherheitsgurtwarnung; Audiosystem; Uhr; Instrumententafel; Scheinwerfer; Automatisches Lichtsteuerungssystem; Nebelscheinwerfer; Rückleuchten; Positionsleuchten; Innenbeleuchtung; TOYOTA Parkassistent; Klimaanlage; Heckscheibenheizung. |
| 26 | DOME | 10 | Innenbeleuchtung;
Persönliche Beleuchtung; Fußraumbeleuchtung; Türbeleuchtung; Kofferraumbeleuchtung; Begrüßungsbeleuchtung. |
| Relais | |||
| R1 | Scheinwerfer (HEAD) | ||
| R2 | Avensis Verso, Picnic: (DIMMER) Ipsum (ab 10.2003): FR DEF |
||
| R3 | Benzin:
Zündung (IG2); Diesel: Kraftstoffheizung (FUEL HTR). |
||
| R4 | Hupe | ||
| R5 | Elektrischer Kühlerventilator (FAN NR 2) | ||
| R6 | Elektrischer Kühlerventilator (FAN NR 1) | ||
| R7 | Elektrischer Kühlerventilator (FAN NR 3) | ||
| R8 | Motorsteuergerät (EFI) | ||
| Nr. |
Sicherung |
Amp [A] |
Beschreibung |
| 1 | ST | 7.5 | Startsystem;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 2 | – | – | – |
| Relais | |||
| R1 | Anlassermotor (ST) | ||
| R2 | 1CD-FTV:
Motorsteuergerät (EDU); 1AZ-FE (ab 10.2003): Luft-Kraftstoff-Verhältnis-Sensor (A / F). |
||
| R3 | Klimakompressorkupplung (MG / C) | ||
Sicherungskasten
| Nr. |
Sicherung |
Amp [A] |
Beschreibung |
| 1 | HTR SUB 3 | 50 | Elektrische Heizung |
| 2 | HTR SUB 1 | 50 | Elektrische Heizung |
| 3 | HTR SUB 2 | 50 | Elektrische Heizung |
| Relais | |||
| R1 | Elektrische Heizung (HTR SUB 1) | ||
| R2 | Elektrische Heizung (HTR SUB 2) | ||
| R3 | Elektrische Heizung (HTR SUB 3) | ||
Sicherungskasten ABS-Relais (Typ 1)
| Nr. |
Sicherung |
Amp [A] |
Beschreibung |
| 1 | – | ||
| Relais | |||
| R1 | – | ||
| R2 | ABS CUT | ||
| R3 | ABS MTR | ||
Sicherungs- und Relaisplan – Toyota Avensis Verso
Gilt für Neufahrzeuge in den Jahren:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Kabine
Linkslenker
Rechtslenker
- Sicherungskasten
- Karosserie-ECU
- Relais-Stromversorgungspunkt
- Blinker-Relais
- Relais Stromkreisöffnung (Kraftstoffpumpe)
- LHD: ECU TVSS
- Radio und Player mit Display
- Transponder-Schlüsselcomputer
- Relais Heckscheibenheizung (HI)
- Relais Heckscheibenheizung
- LHD: Klimaanlagenverstärker (manuelle Klimaanlage)
- ECU Kamera (mit Navigationssystem)
- Anschlussblock
- Relais Nebelscheinwerfer
- Motor und ECU ECT (A/T)
Motor-ECU (M/T) - LHD: Lüfterrelais (M2)
- LHD: Lüfterrelais (M1)
- Klimaanlagen-Steuergerät (automatische Klimaanlage)
- Antennenverstärker
oder
RHD (bis 10.2003): Lüfterrelais (M2) / Lüfterrelais (M1) / Lüfterrelais (HI) - Airbag-Sensoreinheit
- Transponder-Schlüsselverstärker
- LHD: PTC-Heizungsverstärker (1AZ-FE)
- LHD: Lüfterrelais (HI)
- RHD: Rückfahrlichtrelais
- RHD: Diebstahlschutz-ECU
- RHD: ECU Doppeltürverriegelung
- Dachsteuerungsrelais
- Relais Heckkühler
- Relais Heckscheibenwischer (bis 10.2003)
- Funkempfänger für Türschlosssteuerung
Sicherungsplan der Kabine
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | SRS-Airbagsystem, Blinker und Anzeigen, Startsystem, Multipoint-/Sequenzial-Kraftstoffeinspritzsystem, elektrischer Lüfter, Klimaanlage, ABS, VSC, Relais „FUEL HTR“, Relais „IG2“ |
| 2 | 25 | Avensis Verso, Picnic: Elektrisches Türschlosssystem |
| 30 | Ipsum: Sitzleistung | |
| 3 | 10 | Heckheizung |
| 4 | 15 | Nebelscheinwerfer vorne |
| 5 | 25 | Startsystem |
| 6 | 7,5 | Instrumentenbeleuchtung, Instrumentenbeleuchtung, elektronische Übertragung, Audiosystem, Scheinwerferreiniger, Nebelscheinwerfer vorne, Einparkhilfe TOYOTA, Uhr, Klimaanlage, Schlüssel- und Lichtwarnung |
| 7 | 10 | SRS-Airbagsystem |
| 8 | 10 | Avensis Verso, Picnic: Sitzheizung |
| 10 | Ipsum: elektronisch moduliertes Fahrwerk TOYOTA | |
| 9 | 15 | Zigarettenanzünder |
| 10 | 10 | Klimaanlage, Ladesystem, Multipoint-/Sequenzial-Kraftstoffeinspritzsystem, ABS, VSC, Schlüssel- und Lichtwarnung, Gurtwarnung, Einparkhilfe TOYOTA, Instrumententafel, Heckscheibenheizung |
| 11 | 10 | Außenspiegelheizung |
| 12 | 7,5 | Türverriegelungssystem, elektrische Kühlgebläse, elektrische Fensterheber, Audiosystem, Nebelscheinwerfer, Innenbeleuchtung, Rückleuchten, Parkleuchten, Scheinwerfer |
| 13 | 30 | Fensterheber, Schiebedachsystem |
| 14 | 10 | Rückleuchten, Parkleuchten, Kennzeichenbeleuchtung, Kofferraumbeleuchtung, Nebelscheinwerfer vorne, Nebelschlussleuchte, Instrumententafel; |
| 15 | 15 | Steckdose |
| 16 | 30 | Fensterheber, Schiebedachsystem |
| 17 | 25 | Stromversorgtes Türverriegelungssystem |
| 18 | 25 | Frontscheibenwischer und -sprüher, Heckscheibenwischer und -sprüher, Scheinwerferreiniger |
| 19 | 7,5 | Elektrische Kühlgebläse, Multipoint-/Sequenzial-Kraftstoffeinspritzsystem, ABS, VSC, Audiosystem, elektronisch moduliertes Fahrwerk TOYOTA, elektrische Rückspiegel, automatisches Lichtsteuerungssystem |
| 20 | 20 | Heckscheibenheizung |
| 21 | 7,5 | Ladesystem, Instrumententafel, Rückfahrlicht, Blinker und Warnlicht, Multipoint-/Sequenzial-Kraftstoffeinspritzsystem, ABS, Türverriegelungssystem, Fensterheber, Schlüssel- und Lichtwarnung, Gurtwarnung, Schiebedachsystem, Audiosystem, Uhr, Scheinwerfer, automatisches Lichtsteuerungssystem, Nebelscheinwerfer, Rückleuchten, Parkleuchten, Innenbeleuchtung, Einparkhilfe TOYOTA, Klimaanlage, Heckscheibenheizung |
| 22 | 15 | Bremslicht, Getriebesperrsteuerungssystem, ABS, hohes Bremslicht, Multipoint-/Sequenzial-Kraftstoffeinspritzsystem, elektronisch moduliertes Fahrwerk TOYOTA |
| Relais | ||
| R1 | Pinn short (ab 10.2003: Avensis Verso, Picnic) | |
| R2 | Heizung (HTR) | |
| R3 | Heckscheibenheizung (RR DEF) | |
| R4 | Zündung (IG1) | |
| R5 | Rücklicht (OGON) | |
Motorraum
- Sicherungskasten
- Relais Scheinwerferreinigungssteuerung
- Steuergerät Schlupfregelung mit Aktuator
- Sicherungskasten ABS-Relais
- 1CD-FTV: Glühkerzenrelais
- Sicherungskasten Relais
Sicherungsplan des Motorraums
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Sicherungen „ECU-B“, „DOME“, „RAD №1“ |
| 2 | 15 | Benzin: elektrische Kühlgebläse, Multipoint-/Sequenzial-Kraftstoffeinspritzsystem, Klimaanlage |
| 30 | Diesel: Kraftstoffheizung | |
| 3 | 10 | Hupe |
| 4 | 10 | Blinker und Warnlicht |
| 5 | 15 | Multipoint-/Sequenzial-Kraftstoffeinspritzsystem, Klimaanlage, elektrische Kühlgebläse |
| 6 | 10 | Avensis Verso, Picnic (bis 10.2003): Elektronisches Gaspedalsteuerungssystem |
| Ipsum (ab 10.2003): Elektronisches Gaspedalsteuerungssystem | ||
| 15 | Avensis Verso, Picnic (ab 10.2003): Luft-Kraftstoff-Verhältnis-Sensor | |
| 7 | 7,5 | Bordcomputer-Diagnosesystem |
| 8 | 7,5 | Avensis Verso, Picnic: Ladesystem |
| 15 | Ipsum (ab 10.2003): Frontscheibenwischer-Enteiser | |
| 9 | 50 | Relais „HEAD“ (Sicherungen „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD RH UPR“) |
| 10 | 30 | Zündung |
| 11 | 30 | Klimaanlage hinten |
| 12 | 30 | Avensis Verso, Picnic: Scheinwerferreiniger |
| 15 | Ipsum: Steckdose | |
| 13 | 7,5 | Nebelschlussleuchte |
| 14 | 40 | Avensis Verso, Picnic: |
| außer VSC (bis 10.2003): ABS | ||
| ab 10.2003: ABS, VSC | ||
| Ipsum: ABS, VSC | ||
| 50 | Avensis Verso, Picnic: | |
| VSC (bis 10.2003): ABS, VSC | ||
| 15 | 30 | Avensis Verso, Picnic (bis 10.2003): ABS, VSC |
| Ipsum: | ||
| außer VSC (ab 10.2003): ABS |
| 40 | Avensis Verso, Picnic (ab 10.2003): ABS, VSC | |
| Ipsum: | ||
| bis 10.2003: ABS | ||
| oder | ||
| VSC: ABS, VSC | ||
| 16 | 30 | Benzin: Elektrische Kühlgebläse |
| 40 | Diesel: elektrische Kühlgebläse | |
| 17 | 30 | Benzin: Elektrische Kühlgebläse |
| 40 | Diesel: elektrische Kühlgebläse | |
| 18 | 50 | Klimaanlage/Heizung |
| 19 | 140 | Relais „RR DEF“ (Sicherungen „RR DEF“, „MIR HTR“) Relais „TAIL“ (Sicherungen „TAIL“, „PANEL“), Relais „IG1“ („ECU-IG“, „GAUGE“, „HTR“, „ SEAT HTR“, „SRS-IG“, „WIPER“ Sicherungen), „PWR“, „RR HTR“, „DOOR“, „DOOR NR2“, „FR FOG“, „PWR OUTLET“, „STOP“, Sicherungen „AM1“ |
| 20 | 15 | Rechter Scheinwerfer (Abblendlicht), Instrumententafel |
| 21 | 15 | Linker Scheinwerfer (Abblendlicht) |
| 22 | 15 | Linker Scheinwerfer (Fernlicht), Scheinwerferhöhenverstellung |
| 23 | 15 | Rechter Scheinwerfer (Fernlicht) |
| 24 | 15 | Audiosystem |
| 25 | 7,5 | Ladesystem, Multipoint-/Sequenzial-Kraftstoffeinspritzsystem, ABS, elektronisch gesteuertes Fahrwerk TOYOTA, elektrisches Türverriegelungssystem, elektrische Fensterheber, Schlüssel- und Lichtwarnung, Gurtwarnung, Audiosystem, Uhr, Instrumententafel, Scheinwerfer, automatisches Lichtsteuerungssystem, Nebelscheinwerfer, Rückleuchten, Parkleuchten, Innenbeleuchtung, Einparkhilfe TOYOTA, Klimaanlage, Heckscheibenheizung |
| 26 | 10 | Innenbeleuchtung, persönliche Beleuchtung, Fußraumbeleuchtung, Türbeleuchtung, Kofferraumbeleuchtung, leere Beleuchtung |
| Relais | ||
| R1 | Scheinwerfer (HEAD) | |
| R2 | Avensis Verso, Picnic: (DIMMER) | |
| Ipsum (ab 10.2003): FR DEF | ||
| R3 | Benzin: Zündung (IG2) | |
| Diesel: Kraftstoffheizung (FUEL HTR) | ||
| R4 | Hupe | |
| R5 | Elektrischer Kühlgebläse (FAN №2) | |
| R6 | Elektrischer Kühlgebläse (FAN №1) | |
| R7 | Elektrischer Kühlgebläse (FAN №3) | |
| R8 | Motorsteuergerät (EFI) | |
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Startsystem, Multipoint-/Sequenzial-Kraftstoffeinspritzsystem; |
| 2 | – | – |
| Relais | ||
| R1 | Starten (ST) | |
| R2 | 1CD-FTV: Motorsteuergerät (EDU) | |
| 1AZ-FE (ab 10.2003): Luft-Kraftstoff-Verhältnis-Sensor (A/F) | ||
| R3 | Klimakompressorkupplung (MG/C) | |
Sicherungskasten Relais
| Nummer | Sicherung | Ampere [A] | Beschreibung |
| 1 | HTR SUB 3 | 50 | Elektrische Heizung |
| 2 | HTR SUB 1 | 50 | Elektrische Heizung |
| 3 | HTR SUB 2 | 50 | Elektrische Heizung |
| Relais | |||
| R1 | Elektrische Heizung (HTR SUB 1) | ||
| R2 | Elektrische Heizung (HTR SUB 2) | ||
| R3 | Elektrische Heizung (HTR SUB 3) | ||
Sicherungskasten ABS-Relais
| Nummer | Sicherung | Ampere [A] | Beschreibung |
| 1 | – | – | – |
| Relais | |||
| R1 | – | ||
| R2 | ABS-TRENNUNG | ||
| R3 | ABS MTR | ||
Der Toyota Avensis Verso (2000-2009)
Der Toyota Avensis Verso, produziert von 2000 bis 2009, ist ein praktisches MPV (Multi-Purpose Vehicle), das für Familien und diejenigen konzipiert wurde, die mehr Platz benötigen. Dieses Modell bietet bequeme Sitzgelegenheiten für bis zu sieben Passagiere und einen großen Kofferraum, was es ideal für längere Fahrten oder Familienausflüge macht. Der Avensis Verso war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die zuverlässige Leistung und effizienten Kraftstoffverbrauch boten. Dank seiner robusten Konstruktion und hochwertigen Verarbeitung erfreute sich dieses Modell großer Beliebtheit bei Fahrern, die ein zuverlässiges und geräumiges Fahrzeug suchen.
Sicherungsbelegungsplan Toyota Avensis Verso
Diese Seite zeigt den Sicherungsbelegungsplan für den Toyota Avensis Verso, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf der Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen des Fahrzeugs zu vermeiden. Der Sicherungsbelegungsplan ist ein nützliches Werkzeug für jeden Besitzer, der sein Fahrzeug in gutem technischen Zustand halten möchte.
