Mercedes Sprinter (1995-2006) – Sicherungskasten

Mercedes Sprinter (W901, W902, W903, W904, W905) – Sicherungskastenbelegung

Baujahr: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Zigarettenanzünder-Sicherung (vorne) – Sicherungskasten im Motorraum. – Sicherung F8/20A



Sicherungskasten im Fahrgastraum

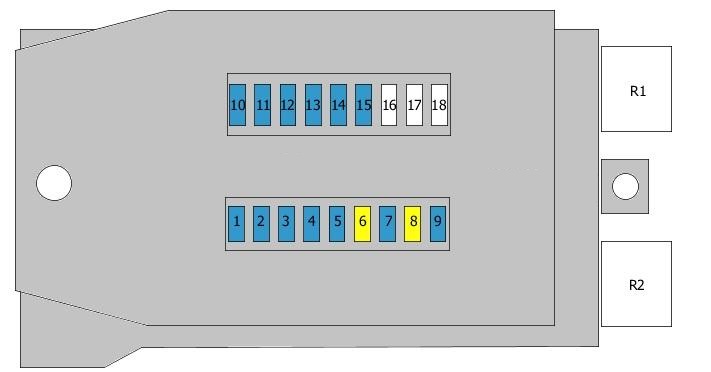

Sicherungskastenbelegung (1995-2000)

Mercedes Sprinter 906 Sicherungen – Beschreibung

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	15A	Blinker vorne rechts; Blinker hinten rechts.
2	15A	Hauptkabelbaum rechts
3	15A	Blinker vorne links; Blinker vorne.
4	15A	Rückfahrlichter; Warnblinkanlage.
5	15A	Bremslichter; Beheizte Scheibenwaschdüsen.
6	20A	Scheibenwischer
7	15A	Hupe; Beheizte Heckscheibe; Wegfahrsperre.
8	20A	Innenbeleuchtung; Diagnosestecker; Zigarettenanzünder.
9	15A	Warnblinkanlage

Nr	Ampere [A]	Beschreibung
10	15A	Instrumentenbeleuchtung
11	15A	Blinker vorne links; Blinker hinten links.
12	15A	Abblendlicht rechts
13	15A	Abblendlicht links; Nebelschlussleuchten.
14	15A	Nebelscheinwerfer; Nebelschlussleuchten.
15	15A	Airbag Radio
16	Reserve Sicherung/Relais
17	Reserve Sicherung/Relais
18	Reserve Sicherung/Relais
R1		Wischerrelais
R2		Blinkerrelais

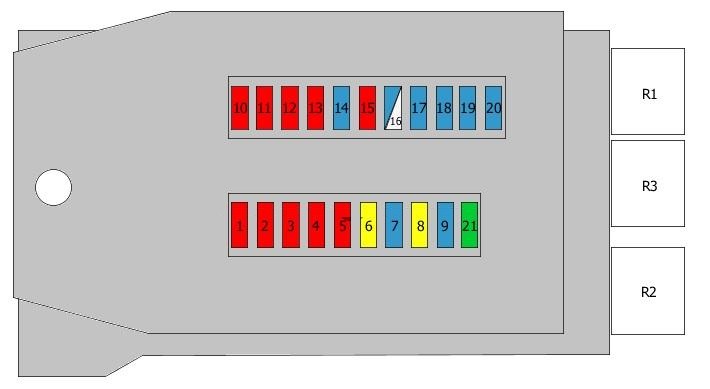

Sicherungskastenbelegung (2000-2006).

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	10 A	Blinker hinten rechts; Blinker seitlich rechts.
2	10 A	Hauptkabelbaum rechts
3	10 A	Blinker vorne links; Blinker vorne.
4	10 A	Rückfahrlichter
5	10 A	Bremslichter
6	20A	Wischermotor
7	15A	Hupe; Beheizte Heckscheibe.
8	20A	Innenbeleuchtung; Radio; Zigarettenanzünder.
9	15A	Warnblinkanlage; Standlichter.
10	10 A	Instrumentenbeleuchtung; Kennzeichenbeleuchtung.
11	10 A	Blinker hinten links; Blinker seitlich links.

Nr	Ampere [A]	Beschreibung
12	10 A	Abblendlicht rechts
13	10 A	Abblendlicht links; Nebelschlussleuchten.
14	15A	Nebelscheinwerfer
15	10 A	Radio
16	15A	Motorsteuerung
17	15A	Motorsteuerung
18	15A	Zündung
19	15A	Kraftstoffpumpenrelais; Zusatzkraftstoffpumpenrelais.
20	15A	Heizung und Klimaanlage
21	30A	Frontlüfter
R1		Wischerrelais
R2		Blinkerrelais
R3		Motorsteuerungsrelais

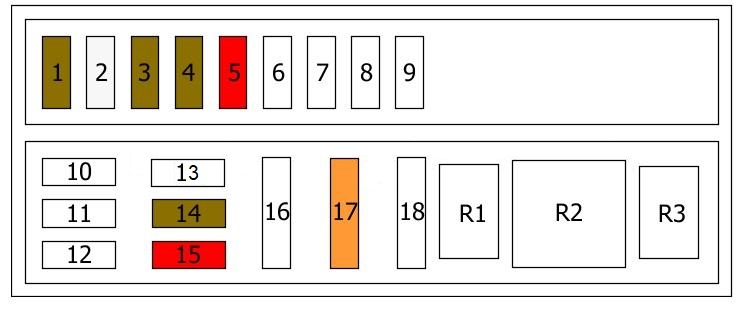

Sicherungskasten unter dem Sitz



Sicherungskastenbelegung (Typ 1)



Die Zuordnung und Beschreibung der Sicherungen und Relais sind auf dem Deckel des Sicherungskastens aufgedruckt.

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
1	7,5A	Kombiniertes Kontrollgerät
2	25A	Zusatzheizung
3	7,5A	Klingel
4	7,5A	Klingel
5	10 A	Zusatzheizung
6
7
8
9
10

Nr	Ampere [A]	Beschreibung
11
12
13
14
15
16
17
18
R1		Hupenrelais
R2		Sonderausstattung
R3		Kühlmittelpumpenrelais

Über Mercedes Sprinter (1995-2006)

Der Mercedes Sprinter, hergestellt zwischen 1995 und 2006, ist ein beliebtes Nutzfahrzeug, das für seine Zuverlässigkeit und Vielseitigkeit bekannt ist. Dieses Modell war in verschiedenen Konfigurationen erhältlich, darunter Lieferwagen, Kleinbusse und Fahrgestelle für spezielle Aufbauten. Der Sprinter bot verschiedene Motoroptionen, darunter Dieselaggregate mit einem Hubraum von 2,3 bis 2,9 Litern, die für ihre Effizienz und Langlebigkeit bekannt waren. Dank seiner robusten Bauweise und des geräumigen Innenraums wurde er zur idealen Lösung für Unternehmer und Spediteure, die ein zuverlässiges Fahrzeug mit großer Kapazität benötigten.

Sicherungskastenbelegung Mercedes Sprinter

Diese Seite zeigt die Sicherungskastenbelegung für den Mercedes Sprinter, die für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
