Mercedes-Benz SLK R170 (1995-2004) – Sicherungskasten
Mercedes-Benz SLK R170 (1995-2004) – Sicherungskastenbelegung
Baujahr: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes SLK R170 (1995-2004) ist die Sicherung 31 im Sicherungskasten.

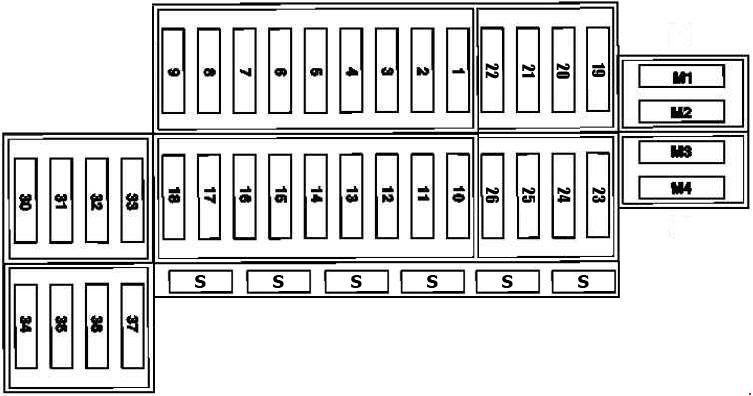

Sicherungskasten
| Nr. | Beschreibung | Ampere [A] |
| 1 | Asra:
Blinker; Anhängerblinker. |
7.5 |
| 170545 (01, 10, 20, 22, 28) 00:
Telefon; Garagentoröffner-Signal (170545 (10, 20, 22, 28) 00); E-Call (170545 (20, 22, 28) 00). |
5 | |
| 2 | Asra:
Hupe; Automatische Heizung: (Umluftklappe. Automatische Heizung); Tagfahrlicht-Steuergerät. |
15 |
| Asra:
Hupe; Klimaanlage (Tempmatic): (Elektrisches Sauggebläse-Steuergerät, Umluftklappe); Klimaanlage (Automatisch): (Elektrisches Sauggebläse-Steuergerät); Tagfahrlicht-Steuergerät. |
20 | |
| 170545 (01, 10, 20, 22, 28) 00:
Steuergerät – Airbag; Steuergerät – Automatische Kindersitzerkennung. |
5 | |
| 3 | Asra:
Tachometer; Fehlerüberwachungsmodul für Außenbeleuchtung; Bremslichtschalter (Bremslichter, Anhängerbremslichter, hochgesetzte dritte Bremsleuchte, Steuergerät des Steuerungssystems); Beheizte Scheibenwaschdüse (links, rechts); Beheizter Scheibenwischerschlauch (links, rechts). |
15 |
| 170545 (01, 10, 20, 22, 28) 00:
Anzeige, Rückhaltesystem; Anzeige, Automatische Kindersitzerkennung. |
5 | |
| 4 | Asra:
Rechtes Abblendlicht. |
7.5 |
| Asra:
Abblendlicht ATA (USA, CH) |
15 | |
| 170 545 (01, 10, 20, 22, 28) 00:
Scheibenwischermotor |
30 | |
| 5 | Asra:
Linkes Abblendlicht |
7.5 |
| 170 545 (01, 10, 20, 22, 28) 00:
Radio |
15 | |
| 6 | Asra:
Rechtes Fernlicht. |
7.5 |
| 170 545 (01, 10, 20, 22, 28) 00:
Außenspiegelverstellung, links und rechts |
15 | |
| 7 | Asra:
Linkes Fernlicht; Fernlichtanzeige. |
7.5 |
| 170545 (01, 10, 20, 22, 28) 00:
Verdecksteuerung; Getriebesteuerung; Elektronische Getriebesteuerung; Parksperre/Rückwärtsgang. |
5 | |
| 8 | Asra:
Linke Nebelscheinwerfer; Rechte Nebelscheinwerfer. |
10 |
| 170 545 (01, 10, 20, 22, 28) 00:
Radio |
15 | |
| 9 | Asra: Gebläseregler; Klimaanlage (automatisch); Klimaanlage (Tempmatic). |
30 |
| 170545 (01, 10, 20, 22, 28) 00:
Innenbeleuchtung; Hupe (170545 (10, 20, 22, 28) 00); Diebstahlwarnanlage (170545 (10, 20, 22, 28) 00); Kofferraumbeleuchtung (170545 (20, 22, 28) 00). |
10 | |
| 10 | Tempomat (Geschwindigkeitsregler);
Notabschaltrelais (Asra, 170545 01 00; SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447)); Xenonlicht-Intervall (170545 (20, 22, 28) 00). |
5 |
| 11 | Zündspulen | 15 |
| Motorsteuerung | 10 | |
| 12 | Beheizter Thermoschalter Frontscheibenwischer (Wischdüsen, Schlauchheizung) | 10 |
| 13 | Asra, 170 545 (01, 10, 20) 00:
Diagnosesteckdose; Telefon; E-Call (170 545 (20, ??) 00). |
5 |
| 170 545 (22, 28) 00:
Diagnosesteckdose; Telefon. |
10 | |
| 14 | Asra, 170, 545, 01 00:
Audiosystem (linker / rechter Audioverstärker) |
25 |
| 170 545 (10, 20, 22, 28) 00:
Soundbooster |
20 | |
| 15 | Asra, 170545 01 00:
Motorsteuergerät HFM-SFI (SLK 200 (170.435; 10.95 – 04.00) |
15 |
| 170 545 (10, 20, 22, 28) 00:
Automatische Heizungsanlage; Tempmatic; Zusatzwasserpumpe. |
5 | |
| 16 | Asra, 170545 01 00:
Motorsteuergerät HFM-SFI (SLK 200 (170.435; 10.95 – 04.00) |
10 |
| 170 545 (20, 22) 00:
ABS / ESP |
30 | |
| 17 | 170 545 (20, 22) 00:
ABS / ESP |
5 |
| 18 | 170 545 28 00:
E-Call |
5 |
| 19 | 170545 (10, 20, 22, 28) 00:
Elektrisches Fenster vorne; |
40 |
| 20 | 170545 (10, 20, 22, 28) 00:
Elektrisches Fenster hinten. |
40 |
| 21 | 170 545 (20, 22, 28) 00:
Sitzverstellung auf der rechten Seite |
30 |
| 22 | 170 545 (20, 22, 28) 00:
Sitzverstellung auf der linken Seite |
30 |
| 23 | 170 545 22 00:
Wasserpumpe – aufgeladener Motor |
5 |
| 170 545 28 00:
Wasserpumpe – 3,2 Liter aufgeladener Motor |
10 | |
| 170 545 10 00:
Zentralverriegelung; Kofferraumbeleuchtung. |
20 | |
| 24 | 170 545 (20, 22, 28) 00:
Hydraulikeinheit |
40 |
| 170 545 10 00:
Pneumatischer Regler, Heckscheibenenteisung |
20 | |
| 25 | 170 545 (20, 22, 28) 00:
Pneumatischer Regler, Heckscheibenenteisung |
20 |
| 170 545 10 00:
Hydraulikeinheit |
40 | |
| 26 | 170 545 (20, 22, 28) 00:
Zentralverriegelung |
20 |
| 30 | Sitzheizung | 5 |
| 31 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung;
Handschuhfachbeleuchtung. |
15 |
| 32 | Kombischalter (Wischermotor, Waschpumpe, Lichtschalter) | 15 |
| 33 | Steuergerät Heiztaste | 5 |
| 34 | Asra, 170 545 01 00:
Sitzheizung |
25 |
| 170 545 (10, 20, 22, 28) 00:
Sitzheizung |
30 | |
| 35 | Verriegelungsbestätigungsrelais;
Tachometer (akustisches Lichtwarnsignal); Standheizung / Heizungsverstärker; Funkfernbedienung; Warnsignal. |
15 |
| 36 | Gebläseeinheit Klimaanlage;
Automatische Heizungsanlage; Tempmatic. |
30 |
| 37 | Diagnose (OBD II);
Funkfrequenz-Fernbedienung; Tachometer; Automatische Heizung (HEIZUNG): Steuergerät mit Heiztaste (HEIZUNG); Klimaanlagen-Steuergerät (Tempmatic A/C); Umschaltventil für Frisch-/Umluft. |
5 |
| M1 | Asra, 170 545 01 00:
Elektrische Fensterheber vorne |
40 |
| M2 | Asra, 170 545 01 00:
Elektrische Fensterheber hinten |
40 |
| M3 | Asra, 170 545 01 00:
Sicherungskasten im Kofferraum |
80 |
| M4 | Asra, 170545 01 00:
Steuergerät Zusatzheizung (SLK 200 Kompressor (170.445), SLK 230 Kompressor (170.447), Linkslenker LHS) |
40 |
| 170545 01 00:
Sauggebläse (Tempmatic) (bei RHD-Modellen im Steuergerätkasten) |
50 |

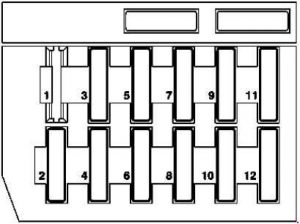

Sicherungskasten am Lichtmodul (Linkslenker)
| Nummer | Beschreibung | Ampere [A] |
| 1 | Nicht verwendet | – |
| 2 | Bremslichtschalter;
Tempomat. |
15 |
| 3 | Fernlicht rechts;
Fernlichtkontrollleuchte. |
7.5 |
| 4 | Rückfahrlicht;
Abblendspiegelkontrolle; Parkassistent. |
15 |
| 5 | Fernlicht links | 7.5 |
| 6 | Abblendlicht rechts | 15 |
| 7 | Standlicht vorne rechts;
Blinker rechts (Modell 170 USA); Rücklicht rechts. |
7,5 |
| 8 | Abblendlicht links | 15 |
| 9 | Nebelscheinwerfer links;
Nebelscheinwerfer rechts. |
15 |
| 10 | Standlicht vorne links;
Standlicht vorne links (Modell 170 USA); Standlicht links. |
7,5 |
| 11 | Kennzeichenbeleuchtung;
Instrumentenbeleuchtung; Symbolbeleuchtung; Automatische Leuchtweitenregulierung. |
7.5 |
| 12 | Nebelschlussleuchte | 7.5 |

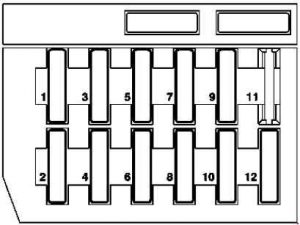

Sicherungskasten am Lichtmodul (Rechtslenker)
| Nr. | Beschreibung | Ampere [A] |
| 1 | Nebelscheinwerfer links;
Nebelscheinwerfer rechts. |
15 |
| 2 | Nebelschlussleuchte | 7.5 |
| 3 | Standlicht vorne rechts;
Rücklicht rechts. |
7.5 |
| 4 | Standlicht vorne links;
Rücklicht links. |
7.5 |
| 5 | Fernlicht links | 7.5 |
| 6 | Kennzeichenbeleuchtung;
Instrumentenbeleuchtung; Symbolbeleuchtung; Automatische Leuchtweitenregulierung. |
7.5 |
| 7 | Fernlicht rechts;
Fernlichtkontrolle. |
7.5 |
| 8 | Abblendlicht links | 15 |
| 9 | Bremslicht;
Tempomat. |
15 |
| 10 | Abblendlicht rechts | 15 |
| 11 | Nicht verwendet | – |
| 12 | Rückfahr-/Blinkerleuchte;
Spiegelhelligkeitskontrolle; Parkassistentenkontrolle. |
Sicherungskasten im Kofferraum
X – Fahrzeugfront
| Nr. | Beschreibung | Ampere [A] |
| 23 | Asra:
Versorgungspumpe (CL); Hupe (ATA); Kofferraumbeleuchtung. |
20 |
| 24 | Asra:
PSE-Steuergerät |
40 |
| 25 | Asra:
Hydraulikeinheit mit Verdeckmechanismus. |
30 |
| 26 | Asra:
Nicht verwendet. |
– |
