Mercedes Sprinter (W906) (2006-2017) – Sicherungskasten
Mercedes Sprinter (W906) (2006-2017) – Sicherungsbelegung
Herstellungsjahr: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mercedes Sprinter (W906) (2006-2017) ist die Sicherung 13 im Hauptsicherungskasten.

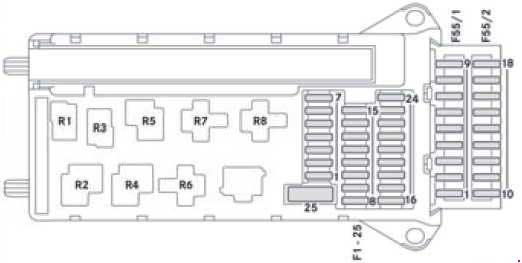

Hauptsicherungskasten
| Nr. | Sicherungen Mercedes Sprinter 906 – Beschreibung | Ampere [A] |
| 1 | Hupe | 15 |
| 2 | ESTL
(elektrisches Steuergerät) |
25 |
| 3 | Klemme 30 Z,
Fahrzeuge mit Benzinmotor, Zündschlüssel |
10 |
| 4 | Lichtschalter Mittelkonsole | 5 |
| 5 | Scheibenwischer | 30 |
| 6 | Kraftstoffpumpe;
Klemme 87 (5)1. |
15 10 |
| 7 | MRM
(Modul Rohrbündel) |
5 |
| 8 | Klemme 87 (2) | 20 |
| 9 | Klemme 87 (1)
Klemme 87 (3), Fahrzeuge mit Benzinmotor; Klemme 87 (3), Fahrzeuge mit Dieselmotor. |
25 20 25 |
| 10 | Klemme 87 (4) | 10 |
| 11 | Klemme 15 R Fahrzeug | 15 |
| 12 | Airbag-Steuergerät | 10 |
| 13 | Zigarettenanzünder-Steckdose
Radio, Heckklappe, PND (Personal Navigation Device) |
15 |
| 14 | Diagnosesteckdose;
Lichtanschluss; Instrumententafel, Rückfahrwarngerät; Diebstahlschutz mit Funktion Fahrzeugortung. |
5 |
| 15 | Scheinwerferbereich an der Heizungsbedienkonsole für Fahrzeuge/Karosserie vorne. | 5 |
| 16 | Klemme 87 (1) Klemme 87 (3) |
10 |
| 17 | Airbag-Steuergerät | 10 |
| 18 | Klemme 15 Fahrzeug-/Bremslichtschalter | 7.5 |
| 19 | Innenbeleuchtung | 7.5 |
| 20 | Fensterheberschalter Beifahrertür;
Klemme 30/2 SAM (Signal-Erfassungs- und Aktivierungsmodul). |
25 |
| 21 | Motorsteuergerät | 5 |
| 22 | Bremssystem (ABS) | 5 |
| 23 | Anlassermotor Klemme 87 (6)1 |
20 10 |
| 24 | Dieselmotor,
Motorkomponenten/Steuergerät, (Fahrzeuge mit Erdgasmotor NGT2) |
10 |
| 25 | 12 V Steckdose (Mittelkonsole) | 25 |
| Sicherungskasten F55/1 | ||
| 1 | Fahrertür-Controller | 25 |
| 2 | Diagnosestecker | 10 |
| 3 | Bremssystem (Ventile) | 25 |
| 4 | Bremssystem (Druckpumpe) | 40 |
| 5 | Klemme 87 (2a) Motor M272, OM651;
Klemme 87 (2a) Motor OM642, OM6513. |
7.5 |
| 6 | Klemme 87 (1a) Motor OM6426;
Klemme 87 (1a) Motor OM6516; Klemme 87 (3a) Motor M272, M271, OM651. |
10 7.5 7.5 |
| 7 | Scheinwerferreinigungsanlage | 30 |
| 8 | Diebstahlwarnanlage (ATA),
akustisches Signal, akustisches Signal mit Sirene |
15 |
| 9 | Zusatzmodul Blinker | 10 |
| Sicherungskasten F55/2 | ||
| 10 | Radio 1 DIN;
Radio 2 DIN. |
15 20 |
| 11 | Mobiltelefon;
Tachograph/Zusatzrekorder; Zusätzliches Navigationssystem. |
7.5 |
| 12 | Einstellung Frontlüfter,
Zusatzlüfter für Heizung 1 |
30 |
| 13 | Digitales Zusatzheizsystem
Kontrolluhr, Funkempfänger; DIN-Grundverkabelung; FleetBoard; Diebstahlschutz mit Möglichkeit Fahrzeugortung. |
7.5 |
| 14 | Sitzheizung | 30 |
| 15 | Steuergerät Bremssystem | 5 |
| 16 | Heizung, Heckkabinenheizung,
Klimaanlage Frontkabine |
10 |
| 17 | Raumbeleuchtung;
Bewegungssensor Leseleuchte und für den Gütertransport (Kurierfahrzeuge) Laderaumbeleuchtung. |
10 7.5 10 7.5 |
| 18 | Klimaanlage Heckbereich | 7.5 |
| Relais | ||
| R1 | Hupenrelais | |
| R2 | Einstellung Frontscheibenwischer
1/2 Relais. |
|
| R3 | Kraftstoffpumpenrelais;
Anlasserrelais, Klemme 151; |
|
| R4 | Frontscheibenwischer ein,
Relais aus |
|
| R5 | Anlasserrelais, Klemme 50 | |
| R6 | Relais, Klemme 15 R (Schließerkontakt) | |
| R7 | Relais Motorsteuergerät, Klemme 87 | |
| R8 | Relais, Klemme 15 (verstärktes Relais) | |
| Nr. | Beschreibung | Ampere [A] |
| 1 | Vorlüftungsrelais;
Sekundärluftpumpe für Fahrzeuge mit Benzinmotor. |
80 40 |
| 2 | Klimaanlage Kühlgebläse
(Kabine ohne Trennwand und ohne System Klimaanlage Heckbereich); Lüfter Klimaanlage Kühlung – (Kabine mit Trennwand und verstärkt ohne Heckbereich Klimaanlage); Kühlgebläse Klimaanlage – Kabine; Elektrischer Abluftventilator; Anlasserrelais, Klemme 156; Anlasserrelais ungesteuert. |
60 40 40 25 25 |
| 3 | SAM (Signal-Erfassungs- und Aktivierungsmodul),
SRB (Sicherungs- und Relaismodul) |
80 |
| 4 | Zusatzbatterie/Zusatzverzögerer;
Klimaanlage Heckbereich. |
150 80 |
| 5 | Klemme 30 Sicherungsverteiler,
SAM (Signal-Erfassungs- und Aktivierungsmodul), SRB (Sicherungs- und Relaismodul) |
150 Brücke |
| 6 | Anschlusspunkt an der Sitzbasis;
Sicherungsverteiler an der Sitzbasis. |
Brücke Brücke |
| 7 | Klimaanlage Heckbereich;
Elektrische Zusatzheizung PTC. |
80 150 |
| Nr. | Beschreibung | Ampere [A] |
| 1 | Nicht belegt | – |
| 2 | SAM (Signal-Erfassungs- und Aktivierungsmodul),
SRB (Sicherungs- und Relaismodul) |
80 |
| 3 | Nicht belegt | – |
| 4 | Eingang Zusatzbatterie | 150 |
| 5 | Anschlusspunkt an der Sitzbasis;
Sicherungsplan vor der Basis des Sitzes. |
Brücke |
| 6 | SAM (Signal-Erfassungs- und Aktivierungsmodul);
SRB (Sicherungs- und Relaismodul); Sicherungsplan 30. |
150 |
| 7 | Eingang Zusatzbatterie
Anschluss für Sicherung der Steckdose (in Fahrzeugen mit Zusatzbatterie) |
Brücke |
| 8 | Trennvorrichtung in Kombination mit Relais
zum Trennen der Batterie |
100 |
| 9 | Zusatzbatterie | 150 |
| 10 | Hydraulikpumpe für Schnee;
Hydraulikpumpe; Heckklappenladung; Klappbar. |
250 |
| Nr. | Beschreibung | Ampere [A] |
| 11 | Klemme 30 Eingang Starterbatterie | Brücke |
| 12 | Nicht belegt | – |
| 13 | Elektrische Zusatzheizung (PTC);
Klimaanlage Fahrgastraum. |
150 80 |
| 14 | Klimaanlage Kühlgebläse
(Kabine ohne Trennwand und ohne System Klimaanlage Fahrgastraum); Lüfter Klimaanlage Kühlung (Kabine mit Trennwand und verstärkt ohne Fahrgastraum Klimaanlage); Kühlgebläse Klimaanlage (Fahrzeugmodellidentifikation offen in der Kabine); Elektrischer Saugventilator. |
60 40 40 70 |
| 15 | Nicht belegt | |
| 16 | Trennvorrichtung nicht in Kombination mit Relais
zum Trennen der Batterie; Relais zum Trennen der Batterie. |
100 150 |
| 17 | Nicht belegt | – |
| 18 | Lichtmaschine | 300 |
Sicherungskasten unter dem linken Vordersitz
| Nr. | Beschreibung | Ampere [A] |
| Sicherungskasten F55/3 | ||
| 1 | Spiegelverstellung, Heckscheibenheizung | 5 |
| 2 | Heckscheibenwischer | 30 |
| 3 | Zusatzheizung, digitale Zeitschaltuhr;
Rückfahrkamera; Neutraler Torschalter; Starthilfe und Allradantrieb; Motorlauf; DIN-Steckdose Grundverkabelung (Dach); FleetBoard; Diebstahlschutz mit Heckraumbeleuchtung und Notbeleuchtung mit Hammer. |
5 |
| 4 | Tachograph;
Arbeitsgeschwindigkeitsregler ADR/WOM/AG (Anhängersteuergerät). |
7.5 |
| 5 | ECO Start/Kontrolle;
EGS (elektronische Getriebesteuerung). |
5 10 |
| 6 | Allradantriebssteuerung;
Zusatzölpumpe. |
5 10 |
| 7 | ESM (elektronisches Wählmodul) | 10 |
| 8 | Fahrzeugladung mit Heckklappe,
klappbar PARKTRONIC6. |
10 |
| 9 | Klimaanlage Heckbereich;
Kompressorkupplung; Rückfahrwarnsystem. |
7.5 |
| Sicherungskasten F55/4 | ||
| 10 | Klemme 30, Karosserie-/Gerätehersteller | 25 |
| 11 | Klemme 30, Karosserie-/Gerätehersteller | 15 |
| 12 | D+, Karosserie-/Gerätehersteller | 10 |
| 13 | Kraftstoffpumpe FSCM (Kraftstoffsensor-Steuermodul);
Kraftstoffpumpenrelais 1. |
20 15 |
| 14 | Anhängersteckdose | 20 |
| 15 | Anhängererkennungseinheit | 25 |
| 16 | Reifendrucküberwachung PARKTRONIC7 | 7.5 |
| 17 | Spezial programmierbares Modul (PSM) | 25 |
| 18 | Spezial programmierbares Modul (PSM) | 25 |
| Sicherungskasten F55/5 | ||
| 19 | Oberes Bedienfeld ohne ATA-System und
ohne Regensensor; Oberes Bedienfeld mit ATA-System; Oberes Bedienfeld mit Regensensor. |
5 25 25 |
| 20 | Registrierlampe (Kurierfahrzeuge);
Umfeldlampe; Identifikationsbeleuchtung. |
7.5 |
| 21 | Klemme 30, Karosserieelektrik
(Kurierfahrzeuge); Heckscheibenheizung ohne ATA (Anti-Diebstahl-Alarmsystem); Heckscheibenheizung mit ATA-System (Anti-Diebstahl-Alarmsystem). |
15 30 15 |
| 22 | Heckscheibenheizung 2;
Fahrzeugstromversorgung (Kurierfahrzeuge). |
15 20 |
| 23 | 12 V Steckdose hinten links, Kofferraum – hinten;
Elektrisches System: Karosserie abweichend von MB. |
15 10 |
| 24 | 12 V Steckdose unter der Fahrersitzbasis | 15 |
| 25 | 12 V Steckdose hinten rechts, Kofferraum/hinten | 15 |
| 26 | Zusatzheizung Warmwasser | 25 |
| 27 | Elektrische Zusatzheizung (PTC);
Zusatzluftheizung. |
25 20 |
| Sicherungskasten F55/6 | ||
| 28 | Anlasserrelais SRB
(Sicherungs- und Relaismodul) 3-6; Anlassermotor zur Unterstützung der Stromversorgung (mit Zusatzbatterie). |
25 |
| 29 | Klemme 87 (7);
Gassystem, Fahrzeuge mit Erdgasmotor (NGT); SCR8-Steuergerät, Fahrzeuge mit Abgasnachbehandlung; Klemme 30, Allradantrieb, Steuergerät. |
7.5 10 30 |
| 30 | Zusatzlüfter Wärmetauscher;
Bremskraftverstärker. |
15 30 |
| 31 | Heizlüfter im hinteren Heizraum;
Schiebetür-Schließhilfe, links; Elektrische Schiebetür, links. |
30 15 30 |
| 32 | SCR8 Relaisversorgung,
Fahrzeuge mit Abgasnachbehandlung; KEYLESS ENTRY. |
5 10 |
| 33 | Elektrische Schiebetür, rechts;
Schiebetür-Schließhilfe, rechts; ENR-Steuergerät (Niveauregulierung); Luftfederung. |
30 15 30 30 |
| 34 | SCR8 Heizung 3 Tankversorgung DEF
(Diesel Exhaust Fluid) (Fahrzeuge mit Abgasnachbehandlung, 6 Zylinder Diesel 9,3); SCR8 Heizung 1 DEF® (Fahrzeuge mit Abgasnachbehandlung Diesel). |
15 20 |
| 35 | SCR8 Heizung 2 Rohr,
(Fahrzeuge mit Abgasnachbehandlung, 6 Zylinder Diesel 9,3); SCR8 Heizung 2 DEF (Fahrzeuge mit Abgasnachbehandlung Diesel). |
15 25 |
| 36 | SCR8 Heizung 1 Pumpenversorgung,
(Fahrzeuge mit Abgasnachbehandlung, 6 Zylinder Diesel 9,3); SCR8 Heizungssteuerung 3 DEF, (Fahrzeuge mit Abgasnachbehandlung Diesel). |
10 15 |
| Sicherungskasten F55/7 | ||
| 37 | ASSYFIKACJA PRZEDSTAWOWA KOLEKCJI/FCW
(Frontkollisionswarnung) Totwinkel-Assistent/BSM (Totwinkel-Monitor) |
5 5 |
| 38 | Multifunktionskamera mit Fernlichtassistent
Mit Spurverlassenswarnung |
10 10 |
| 39 | elektrische Karosserie (Kurierfahrzeuge);
Klimaanlage Heckbereich; Lüfter auf dem Dach; Sirene. |
7.5 7.5 15 15 |
| 40 | Ladestrom Zusatzbatterie | 15 |
| 41 | SAM (Signal-Erfassungs- und Aktivierungsmodul)
zusätzliche Referenzspannung Batterie. |
7.5 |
| 42 | Klimaanlage Heckbereich | 30 |
| 43 | Elektrische Tür mit Trittstufe/Schiebetür, rechts | 10 |
| 44 | Elektrische Tür mit Trittstufe/Schiebetür, links | 10 |
| 45 | Elektrische Trittstufe, Steuerungssystem und
akustisches Signal. |
5 |
Relais in der Basis des linken Vordersitzes
| Nr. | Relais | Beschreibung |
| R1 | K6 | Anlassermotorrelais, rechte Traktion |
| R2 | K41 | Entladungsrelais, Klemme 15 |
| R3 | K41/5 | Anlassermotorrelais, Klemme 15 |
| R4 | K64 K110 |
Sekundärlufteinblasung;
Relais Sekundärluftpumpe; Relais SCR8, Fahrzeuge mit Abgasnachbehandlung |
| R5 | K27 | Kraftstoffpumpenrelais |
| R6 | K23/1 | Lüfterrelais, vorne, Lüftereinstellung 1 |
| R7 | K41/2 | Entladungsrelais, Klemme 15 R |
| R8 | K6/1 K6 |
Anlasserrelais, Zusatzbatterie;
Anlassermotorrelais, linke Traktion. |
| R9 | K13/5 | Heckscheibenheizungsrelais 1 |
| R10 | K13/6 K51/15 |
Heckscheibenheizungsrelais 2 mit ATA
(Anti-Diebstahl-Alarmsystem); Schneepflugrelais, Abblendlicht, links. |
| R11 | K117/3 K51/16 |
Elektrisches Stufenrelais 1, links;
Schneepflugrelais, Abblendlicht, Abblendlicht, rechts. |
| R12 | K117/4 K51/17 |
Elektrisches Stufenrelais 2, links;
Schneepflugrelais, Fernlicht, links. |
| R13 | K41/3 K51/18 |
Überlastrelais, Klemme 15 (2);
Schneepflugrelais, Fernlicht, rechts. |
| R14 | K13/7 | Frontscheibenheizungsrelais 1 |
| R15 | K88 | Karosserieherstellerrelais, Klemme 15 |
| R16 | K88/1 | Karosserieherstellerrelais, Klemme 61 (D+) |
| R17 | K95 K93 | Relais Grundlast Heckrelais;
Relais Grundlast; Beleuchtungsrelais Komfort. |
| R18 | K2 | Relais Scheinwerferreinigungsanlage |
| R19 | K51/10 | Akustisches Signal mit Sirenenrelais |
| R20 | K39/3 | ATA (Diebstahlwarnanlage) Relais, Rohr |
| R21 | K108 K116 K23/2 | Relais Umfeld-/Identifikationsbeleuchtung;
Relais Kennzeichenleuchte (Kurierfahrzeuge); Lüfterrelais, Heizung Zusatzwarmluft, Lüftereinstellung 1 |
| R22 | K23/3 | Lüfterrelais, Heizung
Zusatzwarmluft, Lüftereinstellung 2 |
| R23 | K39/1 K124/1 |
Sirenenrelais
Klemme 61 (D+) Relais, Schutz gegen Diebstahl mit Fahrzeugortung |
| R24 | K117/1 | Elektrisches Stufenrelais 1, rechts |
| R25 | K117/2 | Elektrisches Stufenrelais 2, rechts |
| R26 | K121 K124 |
Rückfahrwarngerät aus Relais;
Diebstahlschutz mit Fahrzeugortungsrelais. |
Weitere Relais
| Nr. | Relais | Beschreibung |
| – | K57 | Relais zum Trennen der Batterie,
Fahrzeug mit Linkslenkung |
| – | K57/4 | Relais zum Trennen der Batterie,
Fahrzeug mit Rechtslenkung |
| – | K9 | Relais Klimaanlage,
Zusatzlüfter (Duo) |
| – | K9/2 | Relais Klimaanlage,
Zusatzlüfter (Mono) |
| – | K9/5 | Relais Klimaanlage Heckbereich,
Zusatzlüfter |
| – | K120 | Relais Zusatzbatterie |
Über Mercedes Sprinter (W906) (2006-2017)
Der Mercedes Sprinter (W906) ist ein beliebtes Nutzfahrzeugmodell, das von 2006 bis 2017 hergestellt wurde. Dieses Modell ist bekannt für seine Zuverlässigkeit und Vielseitigkeit, was es ideal für verschiedene kommerzielle Zwecke macht. Der Sprinter W906 bietet eine breite Palette von Motoroptionen, einschließlich Dieselmotoren mit verschiedenen Leistungen, die einen effizienten Betrieb und einen niedrigen Kraftstoffverbrauch gewährleisten. Das Fahrzeug ist in verschiedenen Karosseriekonfigurationen erhältlich, was eine Anpassung an die Kundenbedürfnisse ermöglicht, sei es für den Transport von Gütern oder Personen.
Sicherungsplan Mercedes Sprinter (W906)
Diese Seite zeigt den Sicherungsplan für den Mercedes Sprinter (W906), der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum zu finden sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen des Fahrzeugs zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb Ihres Mercedes Sprinter.
