Peugeot 508 (2010-2019) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 508 (2010–2019), erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 508 (2010-2016) – Sicherungsschema
Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 508 (2010-2016) ist die Sicherung F13 im Sicherungskasten im Handschuhfach.
Sicherungen hinter dem Handschuhfach
| Nummer | Ampere [A] | Beschreibung |
| F6
A oder B |
15 | Audiosystem |
| F8 | 3 | Alarm |
| F13 | 10 | Zigarettenanzünder vorne |
| F14 | 10 | 12-V-Steckdose vorne. |
| F 16 | 3 | Hintere Leseleuchte;
Hintere Leseleuchten. |
| F17 | 3 | Hintere Leseleuchte;
Außenspiegel. |
| F28
A oder B |
15 | Audiosystem |
| F30 | 20 | Heckscheibenwischer |
| F32 | 10 | Audioverstärker |

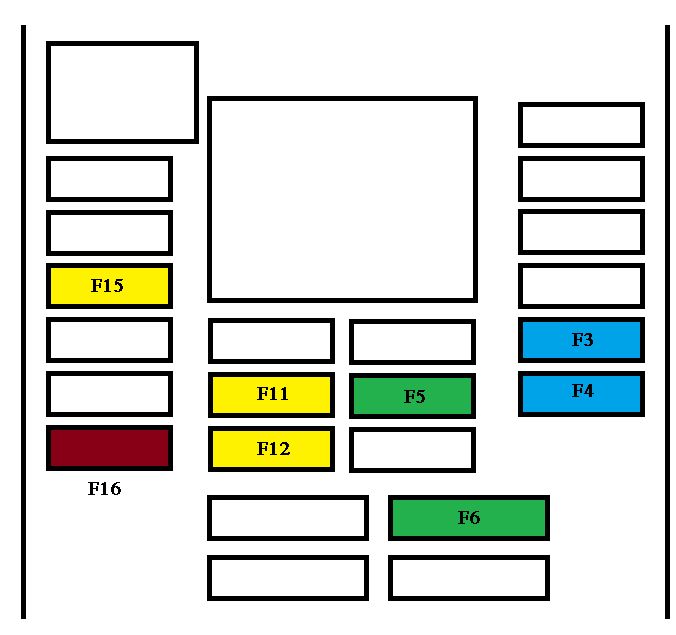

Sicherungen im Armaturenbrett
Der Sicherungskasten befindet sich im unteren Bereich des Armaturenbretts (rechte Seite).
| Nummer | Ampere [A] | Beschreibung |
| F3 | 15 | Fensterheber Fahrer;
12-V-Steckdose für die Rücksitze. |
| F4 | 15 | 12-V-Steckdose im Kofferraum |
| F5 | 30 | Heckscheibe mit One-Touch-Funktion |
| F6 | 30 | Frontscheibe mit One-Touch-Funktion |
| F11 | 20 | Anhängerkupplung. |
| F12 | 20 | Audioverstärker |
| F15 | 20 | Panoramadachrollo mit Öffnung (SW). |
| F 16 | 5 | Bedienfeld für Fensterheber Fahrer. |
Über Peugeot 508 (2010-2019)
Der Peugeot 508, hergestellt zwischen 2010 und 2019, ist ein elegantes und anspruchsvolles Mittelklassefahrzeug, das Komfort und moderne Technologien bietet. Dieses Modell ist bekannt für sein stilvolles Design und die hochwertige Verarbeitung des Innenraums. Der Peugeot 508 war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch boten. Zu den beliebten Motoren gehörten der 1.6 THP und der 2.0 HDi, die Zuverlässigkeit und Dynamik boten. Dank seiner Fahreigenschaften und technologischen Innovationen wurde der Peugeot 508 zu einer beliebten Wahl unter Fahrern, die Komfort und Sicherheit auf den Straßen suchen.
Sicherungskasten-Schema Peugeot 508
Diese Seite zeigt das Sicherungskasten-Schema für den Peugeot 508, das für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Schemata zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
