Peugeot 3008 (2008-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 3008 (2008–2016), erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 3008 (2009-2016) – Sicherungskastenbelegung
Baujahr: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Peugeot 3008 sind die Sicherungen F9 (vordere 12-V-Steckdose, hintere 12-V-Zigarettenanzündersteckdose) und F29 (2009-2010) oder F31 (2011-2016) (12-V-Steckdose im Kofferraum) im Sicherungskasten des Armaturenbretts.
Sicherungskasten Armaturenbrett
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).
Fahrzeuge mit Rechtslenkung: Er befindet sich im unteren Teil des Armaturenbretts (links).
Motorraum
Er befindet sich im Motorraum in der Nähe der Batterie (links).
2009, 2010
Panel

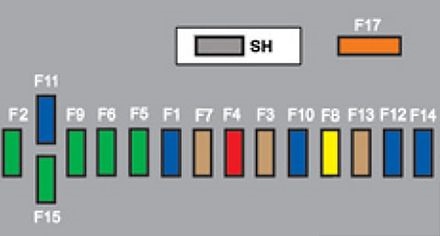

Sicherungsbelegung im Sicherungskasten des Armaturenbretts (2009, 2010)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | 15 | Heckscheibenwischer. |
| F2 | – | Nicht verwendet. |
| F3 | 5 | Airbag-Steuergerät. |
| F4 | 10 | Elektrochromatischer Rückspiegel;
Klimaanlage; Schalt- und Schutzeinheit; Multimedia hinten. |
| F5 | 30 | Elektrische Fensterheber vorne mit One-Touch-Bedienung. |
| F6 | 30 | Elektrische Fensterheber hinten mit One-Touch-Bedienung. |
| F7 | 5 | Leseleuchten vorne und hinten;
Kartenleseleuchten; Hintere Leseleuchten; Sonnenblendenbeleuchtung; Handschuhfachbeleuchtung; Beleuchtung der Mittelarmlehne; Steuerung des 12-V-Kofferraumrelais. |
| F8 | 20 | Audiogeräte;
Audio/Telefon; CD-Wechsler; Multifunktionsdisplay; Reifendruckerkennung; Alarmsirene; Alarmsteuergerät; Telematik-Einheit; Servicemodul (mit Peugeot Connect Media). |
| F9 | 30 | Vordere 12-V-Steckdose;
Zigarettenanzünder; Hintere 12-V-Steckdose. |
| F10 | 15 | Lenkradbedienung. |
| F11 | 15 | Zündschalter mit geringem Strom. |
| F12 | 15 | Anhängererkennung;
Regen-/Lichtsensor; Stromversorgung der Sicherungen F32, F34, F35. |
| F13 | 5 | Sicherungskasten Motor;
Airbag-Steuerung. |
| F14 | 15 | Armaturenbrett;
Armaturenbrettanzeige; Stromversorgung der Sicherung F33. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F15 | 30 | Verriegelung und Einrasten. |
| F17 | 40 | Beheizbare Heckscheibe;
Stromversorgung der Sicherung F30. |
| CII | – | PARC-Umgehung. |
| F29 | 30 | 12-V-Startsteckdose. |
| F30 | 5 | Beheizbare Außenspiegel. |
| F31 | 15 | Kühlschranksteckdose. |
| F32 | 5 | Elektronischer Getriebewählhebel zur Gangsteuerung. |
| F33 | 10 | Bildschirmanzeige;
Bluetooth-System; Klimaanlage. |
| F34 | 5 | Anzeige der Sicherheitsgurtwarnleuchte. |
| F35 | 10 | Parksensoren;
Hi-Fi-Verstärker-Autorisierung. |
| F36 | 10 | Anhänger-Sicherungskasten-Steuerung;
Fahrertür-Bedienfeld. |
| F37 | 20 | Hi-Fi-Verstärker. |
| F38 | 30 | Elektrischer Fahrersitz. |
| F39 | 20 | Panorama-Rollo für Schiebedach. |
| F40 | – | Nicht verwendet. |
Motorraum

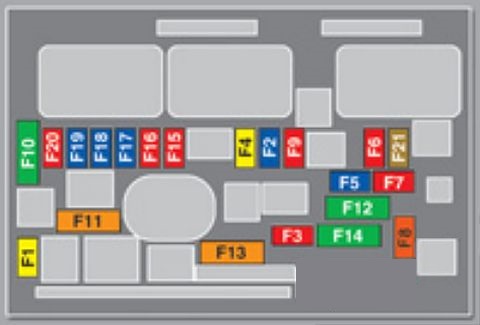

Sicherungsbelegung im Motorraum (2009, 2010)
| Nr | Ampere [A] | Funktionen |
|---|---|---|
| Nr | Ampere [A] | Funktionen |
| F1 | 20 | Stromversorgung des Motorsteuergeräts;
Kraftstoffpumpe und AGR-Elektroventile (2 I HDI 16V); Einspritzdüsen (2 I HDI 16V). |
| F2 | 15 | Hupe. |
| F3 | 10 | Scheibenwaschanlage vorne und hinten. |
| F4 | 10 | Tagfahrlicht. |
| F5 | 15 | Gebläsebehälter;
Elektroventile zur Turbodruck- und Abgasregelung (1,6 I THP 16V); Öldampfheizung (1,6 I THP 16V); Dieselheizung (1,6 I HDI 16V). |
| F6 | 10 | Diagnosestecker;
Kurvenlicht; Partikelfilterpumpe (Diesel); Abstandsalarm; Kühlmittelstandsensor Motor; Spiegelverstellungskontrolle. |
| F7 | 10 | Lenkunterstützungsregler;
Automatikgetriebe; Motor zur Höhenverstellung des Kurvenlichts. |
| F8 | 20 | Anlassersteuerung. |
| F9 | 10 | Kupplungs- und Bremspedalschalter. |
| F10 | 30 | Aktuatoren des Motorsteuergeräts
(Benzin: Zündspulen, Elektroventile, Lambdasonden, Einspritzdüsen, Heizungen, Kraftstoffpumpe, elektronischer Thermostat) (Diesel: Elektroventile, Heizungen). |
| Nr | Ampere [A] | Funktionen |
|---|---|---|
| F11 | 40 | Klimaanlagenlüfter. |
| F12 | 30 | Scheibenwischer vorne langsam/schnell. |
| F13 | 40 | Stromversorgung der integrierten Systemschnittstelle (positive Zündung). |
| F14 | 30 | Luftpumpe. |
| F15 | 10 | Scheinwerfer Abblendlicht rechts. |
| F 16 | 10 | Scheinwerfer Abblendlicht links. |
| F17 | 15 | Scheinwerfer Fernlicht links. |
| F18 | 15 | Scheinwerfer Fernlicht rechts. |
| F19 | 15 | Öldampfheizung (1,6 I VTi 16V);
Elektromagnetisches Ventil zur Turbodruckregelung (Diesel); Kühlmittelstandsensor Motor (Diesel). |
| F20 | 10 | Elektronischer Thermostat;
Elektromagnetische Ventile der variablen Ventilsteuerung; Elektromagnetisches Ventil zur Turbodruckregelung (Diesel); Kühlmittelstandsensor Motor (Diesel). |
| F21 | 5 | Stromversorgung des Lüftergruppenrelais;
Steuerung des Valvetronic-Relais (1,6 I VTi 16V); Turbokühlung (1,6 I THP 16V); Luftmassenmesser (1,6 I HDI 16V). |
Sicherungen an der Batterie

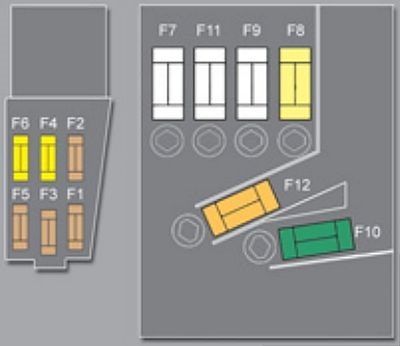

Sicherungsbelegung an der Batterie (2009, 2010)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | – | Nicht verwendet. |
| F2 | 5 | Bremslichtschalter mit Doppelfunktion. |
| F3 | 5 | Ladegerät. |
| F4 | 25 | ABS/ESP-Elektromagnetventile. |
| F5 | 5 | ABS/ESP-Steuergerät. |
| F6 | 15 | Automatikgetriebe;
Elektronisches Getriebe. |
| F7* | 80 | Elektropumpengruppe für Lenkunterstützung. |
| F8* | 60 | Lüftergruppe. |
| F9* | 70/30 | Heizung (Diesel);
Elektromotor Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Elektropumpengruppe ABS/ESP. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F11* | 100 | Schalt- und Schutzeinheit. |
| F12* | 30 | Elektropumpengruppe des Getriebes mit elektronischer Gangregelung. |
| MF1* | – | Nicht verwendet. |
| MF2* | 30 | Anhänger-Sicherungskasten. |
| MF3* | 50 | Sicherungskasten im Fahrgastraum. |
| MF4* | 80 | Integriertes Systeminterface. |
| MF5* | 80 | Integriertes Systeminterface. |
| MF6* | 30 | Elektrische Feststellbremse. |
| MF7* | 30 | Beheizbare Vordersitze. |
| MF8* | 20 | Scheinwerfer-Waschdüse. |
| * Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Systeme. Alle Arbeiten an Maxi-Sicherungen müssen von PEUGEOT-Servicezentren durchgeführt werden. |
2011, 2012, 2013
Panel
Sicherungsbelegung im Sicherungskasten des Armaturenbretts (2011, 2012, 2013)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | 15 | Heckscheibenwischer. |
| F2 | – | Nicht verwendet. |
| F3 | 5 | Airbag-Steuergerät. |
| F4 | 10 | Elektrochromatischer Rückspiegel;
Klimaanlage; Schalt- und Schutzeinheit; Multimedia hinten. |
| F5 | 30 | Elektrische Fensterheber vorne mit One-Touch-Bedienung. |
| F6 | 30 | Elektrische Fensterheber hinten mit One-Touch-Bedienung. |
| F7 | 5 | Leseleuchten vorne und hinten;
Kartenleseleuchten; Hintere Leseleuchten; Sonnenblendenbeleuchtung; Handschuhfachbeleuchtung; Beleuchtung der Mittelarmlehne; Steuerung des 12-V-Kofferraumrelais. |
| F8 | 20 | Audiogeräte;
Audio/Telefon; CD-Wechsler; Multifunktionsdisplay; Reifendruckerkennung; Alarmsirene; Alarmsteuergerät; Telematik-Einheit; Servicemodul (mit Peugeot Connect Media Navigation (RT5)). |
| F9 | 30 | Vordere 12-V-Steckdose;
Zigarettenanzünder; Hintere 12-V-Steckdose. |
| F10 | 15 | Lenkradbedienung. |
| F11 | 15 | Zündschalter mit geringem Strom. |
| F12 | 15 | Anhängererkennung;
Regen-/Blendsensor; Stromversorgung der Sicherungen F32, F34, F35. |
| F13 | 5 | Sicherungskasten Motor;
Airbag-Steuerung. |
| F14 | 15 | Armaturenbrett;
Armaturenbrettanzeige; Stromversorgung der Sicherung F33. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F15 | 30 | Verriegelung und Fixierung. |
| F17 | 40 | Beheizbare Heckscheibe;
Stromversorgung der Sicherung F30. |
| CII | – | PARC-Umgehung. |
| F29 | – | Nicht verwendet. |
| F30 | 5 | Beheizbare Außenspiegel. |
| F31 | 30 | 12V-Startsteckdose. |
| F32 | 5 | Elektronischer Getriebewählhebel zur Gangsteuerung. |
| F33 | 10 | Bildschirmanzeige;
Bluetooth-System, Klimaanlage. |
| F34 | 5 | Anzeige der Sicherheitsgurtwarnleuchte. |
| F35 | 10 | Parksensoren, Hi-Fi-Verstärker-Autorisierung. |
| F36 | 10 | Anhänger-Sicherungskasten-Steuerung;
Fahrertür-Bedienfeld. |
| F37 | 20 | Hi-Fi-Verstärker. |
| F38 | 30 | Elektrischer Fahrersitz. |
| F39 | 20 | Panorama-Rollo für Schiebedach. |
| F40 | – | Nicht verwendet. |
Motorraum
Sicherungsbelegung im Motorraum (2011, 2012, 2013)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | 20 | Stromversorgung Motorsteuergerät;
Kraftstoffpumpe und AGR-Ventile (2 I HDI 16V); Einspritzdüsen (2 I HDI 16V). |
| F2 | 15 | Hupe. |
| F3 | 10 | Vordere/hintere Lavalampen. |
| F4 | 10 | Tagfahrlicht. |
| F5 | 15 | Gebläsebehälter;
Regelventile für Turbo- und Abgasdruck (1,6 Liter THP); Öldampfheizung (1,6 Liter THP); Dieselheizung (1,6 Liter HDI). |
| F6 | 10 | Diagnosestecker;
Blinker; Partikelfilterpumpe (Diesel); Abstandsalarm; Motor-Kühlmittelstandsensor; Spiegelverstellungskontrolle. |
| F7 | 10 | Lenkassistenz-Controller;
Automatikgetriebe; Motor zur Höhenverstellung der Blinker. |
| F8 | 20 | Anlassersteuerung. |
| F9 | 10 | Kupplungs- und Bremspedalschalter. |
| F10 | 30 | Aktuatoren des Motorsteuergeräts
(Benzin: Zündspulen, Ventile, Lambdasonden, Einspritzdüsen, Heizungen, Kraftstoffpumpe, elektronischer Thermostat) (Diesel: Ventile, Heizungen). |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F11 | 40 | Klimaanlagenlüfter. |
| F12 | 30 | Scheibenwischer vorne langsam/schnell. |
| F13 | 40 | Stromversorgung der integrierten Systemschnittstelle (positive Zündung). |
| F14 | 30 | Luftpumpe. |
| F15 | 10 | Abblendlichtscheinwerfer rechts. |
| F 16 | 10 | Abblendlichtscheinwerfer links. |
| F17 | 15 | Fernlichtscheinwerfer links. |
| F18 | 15 | Fernlichtscheinwerfer rechts. |
| F19 | 15 | Öldampfheizung (1,6 I VTi 16V);
Magnetventil zur Turbodruckregelung (Diesel); Motor-Kühlmittelstandsensor (Diesel). |
| F20 | 10 | Elektronischer Thermostat;
Magnetventile der variablen Ventilsteuerung; Magnetventil zur Turbodruckregelung (Diesel); Motor-Kühlmittelstandsensor (Diesel). |
| F21 | 5 | Stromversorgung des Lüftergruppenrelais;
Valvetronic-Relaissteuerung (1,6 I VTi 16V); Turbokühlung (1,6 I THP 16V); Luftstromsensor (1,6 I HDI 16V). |
Sicherungen an der Batterie
Sicherungsbelegung an der Batterie (2011, 2012, 2013)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | – | Nicht verwendet. |
| F2 | 5 | Bremslichtschalter mit Doppelfunktion. |
| F3 | 5 | Ladegerät. |
| F4 | 25 | ABS/ESP-Magnetventile. |
| F5 | 5 | ABS/ESP-Steuergerät. |
| F6 | 15 | Automatikgetriebe;
Elektronisches Getriebe. |
| F7* | 80 | Gruppe der elektrischen Servolenkungspumpe. |
| F8* | 60 | Lüftergruppe. |
| F9* | 70/30 | Heizung (Diesel);
Elektromotor Valvetronic (1,6 I THP 16V). |
| F10* | 40 | Gruppe der elektrischen ABS/ESP-Pumpe. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F11* | 100 | Schalt- und Schutzeinheit. |
| F12* | 30 | Gruppe der elektrischen Getriebepumpe mit elektronisch geregelten Übersetzungsverhältnissen. |
| MF1* | – | Nicht verwendet. |
| MF2* | 30 | Sicherungskasten Anhänger. |
| MF3* | 50 | Sicherungskasten im Fahrgastraum. |
| MF4* | 80 | Integriertes Systeminterface. |
| MF5* | 80 | Integriertes Systeminterface. |
| MF6* | 30 | Elektrische Feststellbremse. |
| MF7* | 30 | Beheizte Vordersitze. |
| MF8* | 20 | Scheinwerfer-Waschanlage. |
| * Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Systeme. Alle Arbeiten an Maxi-Sicherungen müssen von PEUGEOT-Servicezentren durchgeführt werden. |
2014, 2015, 2016
Armaturenbrett
Sicherungsbelegung im Sicherungskasten des Armaturenbretts (2014, 2015, 2016)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| F1 | 15 | Heckscheibenwischer. |
| F2 | – | Nicht verwendet. |
| F3 | 5 | Airbag-Steuergerät. |
| F4 | 10 | Elektrochromatischer Rückspiegel;
Klimaanlage; Schalt- und Schutzeinheit; Multimedia hinten. |
| F5 | 30 | Elektrische Fensterheber vorne mit Tippfunktion. |
| F6 | 30 | Elektrische Fensterheber hinten mit Tippfunktion. |
| F7 | 5 | Leseleuchten vorne und hinten;
Kartenleseleuchten; Hintere Leseleuchten; Sonnenblendenbeleuchtung; Handschuhfachbeleuchtung; Beleuchtung der Mittelarmlehne; Steuerung des 12-V-Kofferraumrelais. |
| F8 | 20 | Audiogeräte;
Audio/Telefon; CD-Wechsler; Multifunktionsdisplay; Reifendruckerkennung; Alarmsirene; Alarmsteuergerät; Telematik-Einheit. |
| F9 | 30 | Vordere 12-V-Steckdose;
Zigarettenanzünder; Hintere 12-V-Steckdose. |
| F10 | 15 | Lenkradbedienung. |
| F11 | 15 | Zündschalter mit geringem Strom. |
| F12 | 15 | Anhängererkennung;
Regen-/Sonnensensor; Stromversorgung der Sicherungen F32, F34, F35. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F13 | 5 | Motor-Sicherungskasten;
Airbag-Controller. |
| F14 | 15 | Instrumententafel;
Anzeige der Instrumententafel; Stromversorgung der Sicherung F33. |
| F15 | 30 | Verriegelung und Einrasten. |
| F17 | 40 | Beheizte Heckscheibe;
Stromversorgung der Sicherung F30. |
| F30 | 5 | Beheizte Außenspiegel. |
| F31 | 30 | 12-V-Startsteckdose. |
| F32 | 5 | Elektronischer Getriebeschalthebel. |
| F33 | 10 | Bildschirmanzeige;
Bluetooth-System; Klimaanlage. |
| F34 | 5 | Anzeige der Sicherheitsgurtwarnleuchte. |
| F35 | 10 | Parksensoren, Hi-Fi-Verstärker-Autorisierung. |
| F36 | 10 | Sicherungskasten-Controller Anhänger;
Bedienfeld Fahrertür. |
| F37 | 20 | Hi-Fi-Verstärker. |
| F38 | 30 | Elektrischer Fahrersitz. |
| F39 | 20 | Panorama-Rollo für Schiebedach. |
Motorraum
Sicherungsbelegung im Motorraum (2014, 2015, 2016)
| Nr | Ampere [A] | Funktionen |
|---|---|---|
| F2 | 15 | Hupe. |
| F3 | 10 | Vorder- und Rücklicht. |
| F4 | 10 | Tagfahrlicht. |
| F5 | 15 | Gebläsebehälter;
Magnetventile zur Regelung des Turbo- und Abgasdrucks (1,6 Liter THP); Öldampfheizung (1,6 Liter THP); Dieselheizung (1,6 Liter HDI). |
| F6 | 10 | Diagnosesteckdose;
Blinker; Partikelfilterpumpe (Diesel); Abstandsalarm; Steuerung der Spiegelverstellung. |
| F7 | 10 | Servolenkungsregler;
Automatikgetriebe; Motor zur Höhenverstellung der Blinker. |
| F8 | 20 | Anlassersteuerung. |
| F9 | 10 | Kupplungs- und Bremspedalschalter. |
| F11 | 40 | Klimaanlagenlüfter. |
| F12 | 30 | Scheibenwischer vorne langsam/schnell. |
| F14 | 30 | Luftpumpe. |
| F15 | 10 | Fernlichtscheinwerfer rechts. |
| F 16 | 10 | Fernlichtscheinwerfer links. |
| F17 | 15 | Abblendlichtscheinwerfer links. |
| F18 | 15 | Abblendlichtscheinwerfer rechts. |
Sicherungen an der Batterie
Sicherungsbelegung an der Batterie (2014, 2015, 2016)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F2 | 5 | Bremslichtschalter mit Doppelfunktion. |
| F3 | 5 | Ladegerät. |
| F4 | 25 | ABS/DSC-Magnetventile. |
| F6 | 15 | Automatik-/Elektronikgetriebe. |
Über Peugeot 3008 (2008-2016)
Der Peugeot 3008, produziert von 2008 bis 2016, ist ein kompaktes SUV, das Elemente eines Schrägheckfahrzeugs, eines MPV und eines SUV kombiniert. Dieses Modell ist bekannt für seinen geräumigen Innenraum, sein modernes Design und seinen komfortablen Fahrkomfort. Der Peugeot 3008 bot verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch gewährleisteten. Dank seiner technischen Innovationen und Sicherheitsmerkmale wurde dieses Modell bei Fahrern beliebt, die ein zuverlässiges und stilvolles Fahrzeug für den täglichen Gebrauch suchten.
Sicherungsbelegung Peugeot 3008
Diese Seite zeigt die Sicherungsbelegung für den Peugeot 3008, die für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was eine einfache Orientierung beim Sicherungswechsel ermöglicht. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, ihm die gebührende Aufmerksamkeit zu schenken.
