Peugeot 4007 (2007-2017) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 4007 (2007–2017), erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 4007 (2007) – Sicherungsschema
Baujahr: 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 4007 (2007) ist die Sicherung 19 im Sicherungspanel des Armaturenbretts.
Sicherungen der Konsole
Die Sicherungstafeln befinden sich im unteren Teil des Armaturenbretts hinter dem geschlossenen Handschuhfach (links).
| Nummer | Ampere [A] | Beschreibung |
| 1* | 30 | Heizung |
| 2 | 15 | Bremslichter;
Drittes Bremslicht; Schnittstelle integrierter Systeme. |
| 3 | 10 | Nebelschlussleuchten |
| 4 | 30 | Scheibenwischer und Scheibenwaschanlage. |
| 5 | 10 | Diagnosestecker |
| 6 | 20 | Zentralverriegelung;
Außenspiegel. |
| 7 | 15 | Audiosystem;
Telematik; Multifunktionsdisplay; Freisprecheinrichtung; Hinterer DVD-Player. |
| 8 | 7,5 | Schlüssel mit Fernbedienung;
Klimaanlagen-Steuergerät; Armaturenbrett; Kontrollleiste; Lenkradbedienung. |
| 9 | 15 | Multifunktionsdisplay;
Armaturenbrett. |
| 10 | 15 | Integrierte Systemschnittstelle |
| 11 | 15 | Heckscheibenwischer |
| 12 | 7,5 | Armaturenbrett;
4×4 Traktionskontrolle; Klimaanlagenpanel; ABS-Kontrolle; Multifunktionsdisplay; Automatische Scheinwerferregulierung; Sitzheizung; Airbag-Kontrolle; Lenkwinkelsensor; Schiebedach; Heckscheibenentfrostung; Fernbedienung. |
| 13 | – | Nicht verwendet |
| 14 | 10 | Zündung |
| 15 | 20 | Schiebedach |
| 16 | 10 | Außenspiegel;
Audiosystem; Telematik; Hinterer DVD-Player. |
| 17 | 10 | 4×4 Traktionskontrolle |
| 18 | 7,5 | Rückfahrlicht;
Steuergerät Einparkhilfe; Rückfahrkamera; Steuergerät Airbag. |
| 19 | 15 | Zubehör |
| 20 * | 30 | Elektrische Fensterheber |
| 21 * | 30 | Heckscheibenentfrostung |
| 22 | 7,5 | Beheizte Außenspiegel |
| 23 | – | Nicht verwendet |
| 24 | 25 | Elektrischer Fahrersitz;
Fußraumbeleuchtung; Entriegelung der Rücksitzbank. |
| 25 | 30 | Sitzheizung |
| * Maxi-Sicherungen bieten zusätzlichen Schutz
für elektrische Installationen. |
||

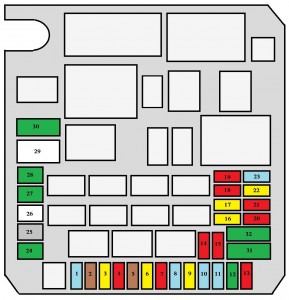

Sicherungen im Motorraum
| Nr | Ampere [A] | Beschreibung |
| 1 | 15 | Nebelscheinwerfer |
| 2 | – | Nicht verwendet |
| 3 | – | Nicht verwendet |
| 4 | 10 | Hupe |
| 5 | – | Nicht verwendet |
| 6 | 20 | Scheinwerferwaschanlage |
| 7 | 10 | Klimaanlage |
| 8 | – | Nicht verwendet |
| 9 | – | Nicht verwendet |
| 10 | 15 | Entfrostung;
Scheibenwischer. |
| 11 | – | Nicht verwendet |
| 12 | – | Nicht verwendet |
| 13 | – | Nicht verwendet |
| 14 | 10 | Linker Abblendlichtscheinwerfer. |
| 15 | 10 | Rechter Abblendlichtscheinwerfer |
| 16 | 20 | Linke Blinker (Xenon) |
| 17 | 20 | Rechtes Positionslicht (Xenon) |
| 18 | 10 | Linker Fernlichtscheinwerfer;
Manuelle und automatische Scheinwerfereinstellung. |
| 19 | 10 | Rechter Fernlichtscheinwerfer |
| 20 | – | Nicht verwendet |
| 21 | – | Nicht verwendet |
| 22 | 20 | Motorsteuergerät;
Wassersensor im Diesel; Einspritzpumpe (Diesel); Luftmassenmesser. |
| 23 | 15 | Benzinpumpe;
Kraftstoffstandanzeige. |
| 24 * | 30 | Starten |
| 25 | – | Nicht verwendet |
| 26 * | 40 | ABS-Steuergerät;
ASC-Steuergerät, |
| 27 * | 30 | ABS-Steuergerät;
ASC-Steuergerät. |
| 28 * | 30 | Kondensatorlüfter |
| 29 * | 40 | Kühlerlüfter |
| 30 | 30 | Sicherungskasten im Fahrgastraum. |
| 31 | 30 | Audioverstärker |
| 32 | 30 | Motorsteuergerät |
| * Maxi-Sicherungen bieten zusätzlichen Schutz
für elektrische Installationen. |
||
Ersatzsicherungen
Die Ersatzsicherungen befinden sich unter der Abdeckung des Sicherungskastens im Motorraum.
| Nummer | Ampere [A] |
| 33 | 10 |
| 34 | 15 |
| 35 | 20 |
Peugeot 4007 (2008) – Sicherungsschema
Baujahr: 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 4007 (2010-2012) ist die Sicherung 19 im Sicherungskasten auf dem Armaturenbrett.

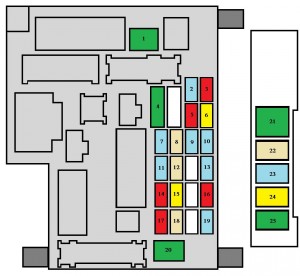

Sicherungen der Konsole
Die Sicherungsschemata befinden sich im unteren Teil des Armaturenbretts hinter dem geschlossenen Fach (links).
| Nummer | Ampere [A] | Beschreibung |
| 1* | 30 | Heizung |
| 2 | 15 | Bremslichter;
Drittes Bremslicht; Schnittstelle integrierter Systeme. |
| 3 | 10 | Nebelschlussleuchten |
| 4 | 30 | Scheibenwischer und Scheibenwaschanlage der Frontscheibe. |
| 5 | 10 | Diagnosestecker |
| 6 | 20 | Zentralverriegelung;
Außenspiegel. |
| 7 | 15 | Audiosystem;
Telematik; Multifunktionsdisplay; Freisprecheinrichtung; Hinterer DVD-Player. |
| 8 | 7,5 | Schlüssel mit Fernbedienung;
Klimaanlagen-Steuergerät; Armaturenbrett; Bedienfeld; Lenkradbedienung. |
| 9 | 15 | Multifunktionsdisplay;
Armaturenbrett. |
| 10 | 15 | Integrierte Systemschnittstelle |
| 11 | 15 | Heckscheibenwischer |
| 12 | 7,5 | Armaturenbrett;
Allradantriebskontrolle; Klimaanlagenbedienfeld; ABS-Kontrolle; Multifunktionsdisplay; Automatische Scheinwerferregulierung; Sitzheizung; Airbag-Kontrolle; Lenkwinkelsensor; Schiebedach; Heckscheibenentfrostung; Fernbedienung. |
| 13 | – | Nicht verwendet |
| 14 | 10 | Zündung |
| 15 | 20 | Schiebedach |
| 16 | 10 | Außenspiegel;
Audiosystem; Telematik; Hinterer DVD-Player. |
| 17 | 10 | Allradantriebskontrolle |
| 18 | 7,5 | Rückfahrlicht;
Steuergerät für Einparkhilfe; Rückfahrkamera; Steuergerät für Airbags. |
| 19 | 15 | Zubehör |
| 20 * | 30 | Elektrische Fensterheber |
| 21 * | 30 | Heckscheibenentfrostung |
| 22 | 7,5 | Beheizte Außenspiegel |
| 23 | – | Nicht verwendet |
| 24 | 25 | Elektrischer Fahrersitz;
Fußraumbeleuchtung; Entriegelung der Rücksitzbank. |
| 25 | 30 | Sitzheizung |
| * Maxi-Sicherungen bieten zusätzlichen Schutz
für elektrische Installationen. |
||
Sicherungen im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Nebelscheinwerfer |
| 2 | 7 | Motorsteuergerät 2,4 Liter 16V |
| 3 | 20 | Steuergerät Automatikgetriebe CVT;
Steuergerät Automatikgetriebe CVT. |
| 4 | 10 | Hupe |
| 5 | 7,5 | Lichtmaschine 2,4 Liter 16V |
| 6 | 20 | Scheinwerferwaschanlage |
| 7 | 10 | Klimaanlage |
| 8 | 15 | Motorsteuergerät 2,4 Liter 16V |
| 9 | – | Nicht verwendet |
| 10 | 15 | Entfrostung;
Scheibenwischer. |
| 11 | – | Nicht verwendet |
| 12 | – | Nicht verwendet |
| 13 | – | Nicht verwendet |
| 14 | 10 | Linker Abblendlichtscheinwerfer. |
| 15 | 10 | Rechter Abblendlichtscheinwerfer |
| 16 | 20 | Linkes Fernlicht (Xenon) |
| 17 | 20 | Rechtes Fernlicht (Xenon) |
| 18 | 10 | Linker Abblendlichtscheinwerfer;
Manuelle und automatische Scheinwerfereinstellung. |
| 19 | 10 | Rechter Abblendlichtscheinwerfer |
| 20 | – | Nicht verwendet |
| 21 | 10 | Zündspulen |
| 22 | 20 | Motorsteuergerät;
Wassersensor im Diesel; Einspritzpumpe (Diesel); Luftmassenmesser. |
| 23 | 15 | Benzinpumpe;
Kraftstoffstandanzeige, |
| 24 * | 30 | Anlasser |
| 25 | – | Nicht verwendet |
| 26 * | 40 | ABS-Steuergerät;
ASC-Steuergerät. |
| 27 * | 30 | ABS-Steuergerät;
ASC-Steuergerät. |
| 28 * | 30 | Kondensatorlüfter |
| 29 * | 40 | Kühlerlüfter |
| 30 | 30 | Sicherungskasten im
Fahrgastraum. |
| 31 | 30 | Audioverstärker |
| 32 | 30 | Motorsteuergerät |
| * Maxi-Sicherungen bieten zusätzlichen Schutz
für elektrische Installationen. |
||

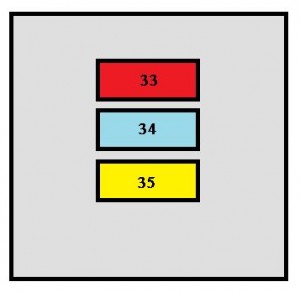

Ersatzsicherungen
Die Ersatzsicherungen befinden sich unter der Abdeckung des Sicherungskastens im Motorraum.
| Nummer | Ampere [A] |
| 33 | 10 |
| 34 | 15 |
| 35 | 20 |
Peugeot 4007 (2009) – Sicherungskasten-Schema
Baujahr: 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 4007 (2009) ist die Sicherung 19 im Sicherungskasten auf dem Armaturenbrett.
Sicherungen der Konsole
Die Sicherungsschemata befinden sich im unteren Teil des Armaturenbretts hinter dem geschlossenen Handschuhfach (links).
| Nr. | Ampere [A] | Beschreibung |
| 1 * | 30 | Heizung |
| 2 | 15 | Bremslichter;
Drittes Bremslicht; Schnittstelle integrierter Systeme. |
| 3 | 10 | Nebelschlussleuchten |
| 4 | 30 | Scheibenwischer und Scheibenwaschanlage der Frontscheibe. |
| 5 | 10 | Diagnosestecker |
| 6 | 20 | Zentralverriegelung;
Außenspiegel. |
| 7 | 15 | Audiosystem;
Telematik; Multifunktionsdisplay; Freisprecheinrichtung. |
| 8 | 7,5 | Schlüssel mit Fernbedienung;
Klimaanlagen-Steuergerät; Armaturenbrett; Sicherheitsgurt; Lenkradbedienung. |
| 9 | 15 | Multifunktionsdisplay;
Armaturenbrett. |
| 10 | 15 | Integrierte Systemschnittstelle |
| 11 | 15 | Heckscheibenwischer |
| 12 | 7,5 | Armaturenbrett;
Allradantriebssteuerung; Klimaanlagenbedienfeld; ABS-Steuerung; Multifunktionsdisplay; Automatische Scheinwerferregulierung; Sitzheizung; Airbag-Steuerung; Lenkwinkelsensor; Schiebedach; Heckscheibenentfroster; Fernbedienung. |
| 13 | – | Nicht verwendet |
| 14 | 10 | Zündung |
| 15 | 20 | Schiebedach |
| 16 | 10 | Außenspiegel;
Audiosystem; Telematik; Hinterer DVD-Player. |
| 17 | 10 | Allradantriebssteuerung |
| 18 | 7,5 | Rückfahrlicht;
Steuergerät für Einparkhilfe; Rückfahrkamera; Steuergerät für Airbags. |
| 19 | 15 | Zubehörsteckdose |
| 20 * | 30 | Elektrische Fensterheber |
| 21 * | 30 | Heckscheibenentfrostung |
| 22 | 7,5 | Beheizte Außenspiegel |
| 23 | – | Nicht verwendet |
| 24 | 25 | Elektrischer Fahrersitz;
Fußraumbeleuchtung; Entriegelung der Rücksitzbank. |
| 25 | 30 | Sitzheizung |
| * Maxi-Sicherungen bieten zusätzlichen Schutz
für elektrische Systeme. |
||
Sicherungen im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Nebelscheinwerfer |
| 2 | 7 | Motorsteuergerät 2,4 Liter 16V |
| 3 | 20 | Steuergerät Automatikgetriebe CVT;
Steuergerät Automatikgetriebe CVT. |
| 4 | 10 | Hupe |
| 5 | 7,5 | Lichtmaschine 2,4 Liter 16V |
| 6 | 20 | Scheinwerferwaschanlage |
| 7 | 10 | Klimaanlage |
| 8 | 15 | Motorsteuergerät 2,4 Liter 16V |
| 9 | – | Nicht verwendet |
| 10 | 15 | Entfrostung;
Scheibenwischer. |
| 11 | – | Nicht verwendet |
| 12 | – | Nicht verwendet |
| 13 | – | Nicht verwendet |
| 14 | 10 | Linker Abblendlichtscheinwerfer. |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 20 | Linkes Fernlicht (Xenon) |
| 17 | 20 | Rechtes Abblendlicht (Xenon) |
| 18 | 10 | Linkes Abblendlicht;
Manuelle und automatische Scheinwerfereinstellung. |
| 19 | 10 | Rechtes Abblendlicht |
| 20 | – | Nicht verwendet |
| 21 | 10 | Zündspulen |
| 22 | 20 | Motorsteuergerät;
Wassersensor im Diesel; Einspritzpumpe (Diesel); Luftmassenmesser. |
| 23 | 15 | Kraftstoffpumpe;
Kraftstoffstandanzeige. |
| 24 * | 30 | Starten |
| 25 | – | Nicht verwendet |
| 26 * | 40 | ABS-Steuergerät;
ASC-Steuergerät. |
| 27 * | 30 | ABS-Steuergerät;
ASC-Steuergerät. |
| 28 * | 30 | Kondensatorlüfter |
| 29 * | 40 | Kühlerlüfter |
| 30 | 30 | Sicherungskasten im
Fahrgastraum |
| 31 | 30 | Audioverstärker |
| 32 | 30 | Motorsteuergerät |
| * Maxi-Sicherungen bieten zusätzlichen Schutz
für elektrische Systeme. |
||
Ersatzsicherungen
Die Ersatzsicherungen befinden sich unter der Abdeckung des Sicherungskastens im Motorraum.
| Nummer | Ampere [A] |
| 33 | 10 |
| 34 | 15 |
| 35 | 20 |
Peugeot 4007 (2010-2012) – Sicherungsplan Motorraum
Der Peugeot 4007 ist das erste Geländefahrzeug im Angebot der französischen Marke. Der „4007“ ist ein Crossover-SUV, das seit 2007 produziert wird. Er basiert auf dem Mitsubishi Outlander, ebenso wie der Citroen C-Crosser. Beide Fahrzeuge werden im japanischen Werk in Okazaki hergestellt.
Baujahr: 2010, 2011, 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 4007 (2010-2012) ist die Sicherung 19 im Sicherungskasten auf dem Armaturenbrett.
Konsolensicherungen
Die Sicherungskästen befinden sich im unteren Bereich des Armaturenbretts hinter dem geschlossenen Handschuhfach (links).
| Nummer | Ampere [A] | Beschreibung |
| 1* | 30 | Heizung |
| 2 | 15 | Bremslichter;
Dritte Bremsleuchte; Schnittstelle integrierter Systeme. |
| 3 | 10 | Nebelschlussleuchten |
| 4 | 30 | Scheibenwischer und Scheibenwaschanlage der Frontscheibe. |
| 5 | 10 | Diagnosestecker |
| 6 | 20 | Zentralverriegelung;
Seitenspiegel. |
| 7 | 15 | Audiosystem;
Telematik; Multifunktionsdisplay; Freisprecheinrichtung. |
| 8 | 7,5 | Schlüssel mit Fernbedienung;
Klimaanlagensteuergerät; Armaturenbrett; Sicherheitsgurt; Lenkradbedienung. |
| 9 | 15 | Multifunktionsdisplay;
Armaturenbrett. |
| 10 | 15 | Integrierte Systemschnittstelle |
| 11 | 15 | Heckscheibenwischer |
| 12 | 7,5 | Armaturenbrett;
Allradantriebskontrolle; Klimaanlagenbedienfeld; ABS-Kontrolle; Multifunktionsdisplay; Automatische Scheinwerferregulierung; Sitzheizung; Airbag-Kontrolle; Lenkwinkelsensor; Schiebedach; Heckscheibenentfrostung; Fernbedienung. |
| 13 | – | Nicht verwendet |
| 14 | 10 | Zündung |
| 15 | 20 | Schiebedach |
| 16 | 10 | Außenspiegel;
Audiosystem; Telematik; Hinterer DVD-Player. |
| 17 | 10 | Allradantriebskontrolle |
| 18 | 7,5 | Rückfahrlicht;
Einparkhilfesteuergerät; Rückfahrkamera; Airbag-Steuergerät. |
| 19 | 15 | Zubehörsteckdose |
| 20 * | 30 | Elektrische Fensterheber |
| 21 * | 30 | Heckscheibenentfrostung |
| 22 | 7,5 | Beheizte Außenspiegel |
| 23 | – | Nicht verwendet |
| 24 | 25 | Elektrischer Fahrersitz;
Fußraumbeleuchtung; Entriegelung der Rücksitze. |
| 25 | 30 | Sitzheizung |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Installationen. |
||
Sicherungen Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Nebelscheinwerfer |
| 2 | 7 | Motorsteuergerät 2,4 Liter 16V |
| 3 | 20 | Steuergerät Automatikgetriebe CVT;
Steuergerät Automatikgetriebe CVT. |
| 4 | 10 | Hupe |
| 5 | 7,5 | Lichtmaschine 2,4 Liter 16V |
| 6 | 20 | Scheinwerferreinigungsanlage |
| 7 | 10 | Klimaanlage |
| 8 | 15 | Motorsteuergerät 2,4 Liter 16V |
| 9 | – | Nicht verwendet |
| 10 | 15 | Entfrostung;
Scheibenwischer. |
| 11 | – | Nicht verwendet |
| 12 | – | Nicht verwendet |
| 13 | – | Nicht verwendet |
| 14 | 10 | Linkes Abblendlicht |
| 15 | 10 | Rechtes Abblendlicht |
| 16 | 20 | Linke Blinker (Xenon) |
| 17 | 20 | Rechte Positionsbeleuchtung (Xenon) |
| 18 | 10 | Linker Abblendscheinwerfer, r
Manuelle und automatische Scheinwerfereinstellung. |
| 19 | 10 | Rechter Abblendscheinwerfer |
| 20 | – | Nicht verwendet |
| 21 | 10 | Zündspulen |
| 22 | 20 | Motorsteuergerät;
Wassersensor im Diesel; Einspritzpumpe (Diesel); Luftmassenmesser; Wassersensoren; Lambdasonde; Nockenwellenpositionssensor; Magnetventil zur Tankentlüftung; Fahrzeuggeschwindigkeitssensor; Magnetventil mit variabler Phasenverstellung (VTC); EGR-Magnetventil. |
| 23 | 15 | Benzinpumpe;
Kraftstoffstandsanzeige. |
| 24 * | 30 | Anlassermotor |
| 25 | – | Nicht verwendet |
| 26 * | 40 | ABS-Steuergerät;
ASC-Steuergerät. |
| 27 * | 30 | ABS-Steuergerät;
ASC-Steuergerät. |
| 28 * | 30 | Kondensatorlüfter |
| 29 * | 40 | Kühlerlüfter |
| 30 | 30 | Sicherungskasten im Innenraum. |
| 31 | 30 | Audioverstärker |
| 32 | 30 | Motorsteuergerät |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Installationen. |
||
Ersatzsicherungen
Ersatzsicherungen befinden sich unter der Abdeckung des Sicherungskastens im Motorraum.
| Nummer | Ampere [A] |
| 33 | 10 |
| 34 | 15 |
| 35 | 20 |
Peugeot 4008 (2012-2017) – Sicherungsplan
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Peugeot 4008 sind die Sicherungen Nr. 13 und Nr. 19 im Sicherungskasten des Armaturenbretts.

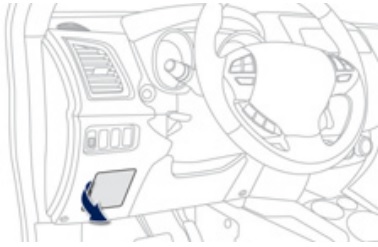

Lage des Sicherungskastens
Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Bereich des Armaturenbretts (links).
Öffnen Sie die Abdeckung und entfernen Sie sie vollständig, indem Sie sie zu sich ziehen.
Fahrzeuge mit Rechtslenkung: Die Sicherungen befinden sich im unteren Bereich des Armaturenbretts hinter dem Handschuhfach.
Öffnen Sie das Handschuhfach, drücken Sie die beiden Führungsschienen nach innen, um den ersten Rastpunkt zu überwinden, halten Sie die Handschuhfachabdeckung fest und neigen Sie sie nach unten.

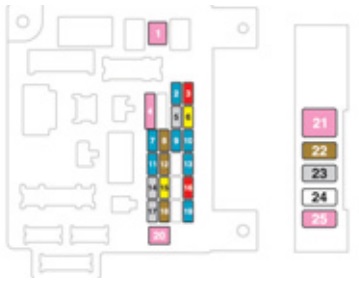

Sicherungskasten-Diagramm
Sicherungsbelegung im Sicherungskasten des Armaturenbretts
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 * | 30 A | Kabinenlüfter |
| 2 | 15 A | Bremslichter;
Dritte Bremsleuchte. |
| 3 | 10 A | Nebelschlussleuchte |
| 4 | 30 A | Frontscheibenwischer;
Scheibenwaschanlage. |
| 6 | 20 A | Zentralverriegelung;
Elektrische Rückspiegel. |
| 7 | 15 A | Audiosystem;
Telematik; USB-Modul; Freisprecheinrichtung. |
| 8 | 7,5 A | Schlüssel mit Fernbedienung;
Klimaanlagensteuergerät; Armaturenbrett; Elektrische Fensterheber; Regen- und Lichtsensoren; Alarm; Bedienfeld; Lenkradbedienung. |
| 9 | 15 A | Armaturenbrett und Innenbeleuchtung. |
| 10 | 15 A | Warnblinkanlage. |
| 11 | 15 A | Heckscheibenwischer. |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 7,5 A | Armaturenbrett;
Multifunktionsdisplay; Parksensoren; Sitzheizung; Beheizbare Heckscheibe; Elektrisches Rollo; Automatische Scheinwerferregulierung. |
| 13 | 15 A | Zigarettenanzünder;
Steckdose. |
| 15 | 20 A | Elektrisches Rollo. |
| 16 | 10 A | Außenspiegel;
Audiosystem. |
| 18 | 7,5 A | Rückfahrlichter. |
| 19 | 15 A | Steckdose. |
| 20 * | 30 A | Elektrische Fensterheber. |
| 21 * | 30 A | Beheizbare Heckscheibe. |
| 22 | 7,5 A | Beheizbare Außenspiegel. |
| 24 | 25 A | Elektrische Sitze für Fahrer und Beifahrer. |
| 25 | 30 A | Sitzheizung. |
| * Maxi-Sicherungen bieten zusätzlichen Schutz für elektrische Systeme.
Alle Arbeiten an Maxi-Sicherungen müssen von einem PEUGEOT-Händler oder einer qualifizierten Werkstatt durchgeführt werden. |

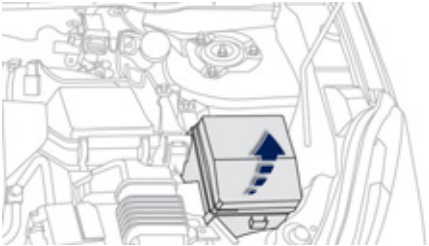

Lage des Sicherungskastens
Befindet sich im Motorraum (links).

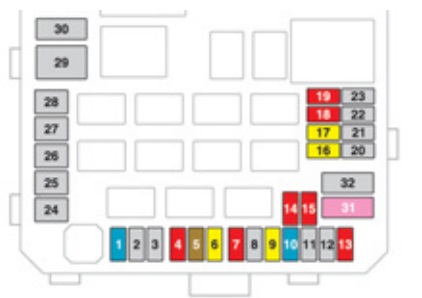

Sicherungskasten-Diagramm
Sicherungsbelegung im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 15 A | Nebelscheinwerfer vorne. |
| 4 | 10 A | Hupe |
| 5 | 7,5 A | Lichtmaschine. |
| 6 | 20 A | Scheinwerfersteuerung. |
| 7 | 10 A | Klimaanlage. |
| 9 | 20 A | Alarm. |
| 10 | 15 A | Entfrostung;
Scheibenwischer. |
| 11 | – | Nicht verwendet. |
| 12 | – | Nicht verwendet. |
| 13 | 10 A | Tagfahrlicht. |
| 14 | 10 A | Linker Abblendscheinwerfer. |
| 15 | 10 A | Rechter Abblendscheinwerfer. |
| 16 | 20 A | Linker Fernscheinwerfer (Xenon). |
| 17 | 20 A | Rechter Fernscheinwerfer (Xenon). |
| 18 | 10 A | Linker Fernscheinwerfer (Halogen);
Manuelle und automatische Scheinwerfereinstellung. |
| 19 | 10 A | Rechter Fernscheinwerfer (Halogen). |
| 31 | 30 A | Audioverstärker. |
Über Peugeot 4007 (2007-2017)
Der Peugeot 4007, produziert von 2007 bis 2017, ist ein kompaktes SUV, das in Zusammenarbeit mit Mitsubishi und Citroën entstand. Dieses Modell zeichnet sich durch ein robustes Design und einen geräumigen Innenraum aus, der Komfort für die ganze Familie bietet. Der Peugeot 4007 war mit verschiedenen Motorisierungen erhältlich, darunter der beliebte 2.2 HDi Dieselmotor, der hervorragende Leistung und effizienten Kraftstoffverbrauch bot. Das Fahrzeug war mit Allradantrieb ausgestattet, was es zu einem idealen Begleiter für verschiedene Geländearten machte. Dank seiner Eigenschaften erfreute sich dieses Modell großer Beliebtheit bei Fahrern, die ein zuverlässiges und vielseitiges Fahrzeug suchen.
Sicherungsplan Peugeot 4007
Diese Seite zeigt den Sicherungsplan für den Peugeot 4007, der für die ordnungsgemäße Wartung und Fehlerbehebung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Der Plan zeigt die Sicherungsnummern, deren Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug zu gewährleisten.
