Peugeot 406 C (2002-2004) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Peugeot 406 Coupé (2002–2004), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 406 C (2002-2004) – Sicherungskasten-Schaltplan
Baujahr: 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 406 C (2002-2004) ist die Sicherung 23 im Sicherungskasten auf dem Armaturenbrett.

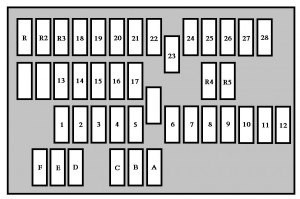

Sicherungskasten Konsole
| Nummer | Amp [A] | Beschreibung |
| A | 20 | Verriegeln/Entriegeln |
| B | 10 | Nebelschlussleuchten |
| C | 40 | Spiegelentfrostung |
| D | – | Nicht verwendet |
| E | 30 | Elektrische Fensterheber |
| F | 15 | Stromversorgung Armaturenbrett;
Anzeige; Audiosystem; Satellitennavigationssystem; Klimaanlage. |
| 1 | bocz | Zentralairbag |
| 2 | 5 | Lüftungssteuerung |
| 3 | 10 | Armaturenbrett |
| 4 | 5 | Zündsignal + ve für
integrierte Systemschnittstelle. |
| 5 | – | Nicht verwendet |
| 6 | 10 | Lenkradsteuerung |
| 7 | 15 | Alarmsirene |
| 8 | 10 | Satellitennavigationssystem |
| 9 | 5 | Batteriesignal + ve für Schnittstelle
integrierter Systeme. |
| 10 | 15 | Audiosystem |
| 11 | 10 | Dritte Bremsleuchte |
| 12 | 10 | Rechte Bremsleuchte |
| 13 | 20 | Elektrisches Fenster Fahrerseite |
| 14 | 30 | Elektrisches Fenster Beifahrerseite
mit One-Touch-Funktion. |
| 15 | – | Batterie + ve Anhängerkupplung |
| 16 | 20 | Sitzspeicher |
| 17 | 20 | Elektrischer Beifahrersitz |
| 18 | 10 | Anzeige;
Beleuchtung Zigarettenanzünder, Schalter und Aschenbecher; Hebel Automatikgetriebe. |
| 19 | 10 | Nebelschlussleuchten |
| 20 | 10 | Rechtes Rücklicht und linkes Vorderlicht
Positionslicht. |
| 21 | 10 | Linkes Rücklicht und rechtes Vorderlicht
Positionslicht. |
| 22 | 10 | Beleuchtung Handschuhfach;
Kartenleselampe; Innenspiegel; Beleuchtung vorne und hinten Decke; Beleuchtung Bedienfeld Fenster- und Spiegelsteuerung elektrochromatisch. |
| 23 | 20 | Zigarettenanzünder |
| 24 | – | Nicht verwendet |
| 25 | 20 | Audiosystem |
| 26 | – | Nicht verwendet |
| 27 | 5 | Zubehör + ve |
| 28 | 15 | Sitzheizung |
| R | 5 | Ersatzsicherung |
| R2 | 10 | Ersatzsicherung |
| R3 | 30 | Ersatzsicherung |
| R4 | 20 | Ersatzsicherung |
| R5 | 15 | Ersatzsicherung |

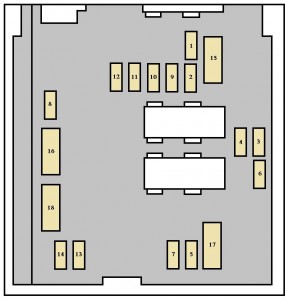

Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 10 | Nebelscheinwerfer;
Relais Doppeleinspritzung; Motorenöltemperatur; Ölstand; Klimakompressor. |
| 2 * | 15 | Kraftstoffpumpe;
Tank-Magnetventil. |
| 3 * | 10 | Steuergerät |
| 4 * | 10 | Motorsteuerung und Automatikgetriebe. |
| 5 | 10 | Steuergerät Partikelfilter |
| 6 | 15 | Nebelscheinwerfer vorne |
| 7 | 20 | Scheinwerfer-Waschanlage |
| 8 * | 20 | Motorsteuerung Direkteinspritzung
Benzin; Kupplungspedal. |
| 9 * | 15 | Abblendlicht links |
| 10 * | 15 | Abblendlicht rechts |
| 11 * | 10 | Fernlicht links |
| 12 * | 10 | Fernlicht rechts |
| 13 * | 15 | Hupe |
| 14 | 10 | Scheibenwaschpumpe |
| 15 * | 30 | Zündspule;
Scheibenwischer; Lambdasonde; Öldruck; Einspritzsystem. |
| 16 * | 30 | Luftpumpe und Öltemperatur;
Ölstand; Bremslichtfunktion; Lichtmaschine; Sensor für Wasser im Diesel; Kontrolle Einspritzrelais. |
| 17 * | 30 | Elektrischer Beifahrersitz |
| 18 | 40 | Heizungsgebläse;
Starten; Niedrige Geschwindigkeit Scheibenwischer. |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Installationen. |
||
Über Peugeot 406 C (2002-2004)
Der Peugeot 406 C, hergestellt zwischen 2002 und 2004, ist ein elegantes Coupé, das eine Kombination aus Stil und Leistung bietet. Dieses Modell ist bekannt für seinen komfortablen Innenraum und seine zuverlässigen Fahreigenschaften. Der Peugeot 406 C war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die ein ausgewogenes Verhältnis zwischen Leistung und Kraftstoffverbrauch boten. Dank seines aerodynamischen Designs und seiner hochwertigen Verarbeitung wurde dieses Modell bei Fahrern beliebt, die ein zuverlässiges und stilvolles Fahrzeug suchen.
Sicherungskasten-Schaltplan Peugeot 406 C
Diese Seite zeigt den Sicherungskasten-Schaltplan für den Peugeot 406 C, der für die ordnungsgemäße Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Bereich unter dem Armaturenbrett und im Motorraum. Die Schaltpläne bieten einen detaillierten Überblick über die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und die ordnungsgemäße Funktion des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
