Peugeot 107 (2005-2018) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens für den Peugeot 107 2005-2018, erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 107 (2005-2007) – Sicherungsplan
Baujahr: 2005, 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 107 (2005-2007) ist die Sicherung 11 im Sicherungskasten.

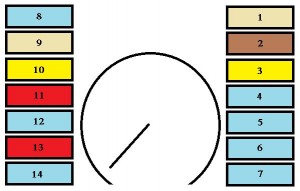

Sicherungskästen Armaturenbrett
Sie befinden sich auf beiden Seiten des Armaturenbretts unter der Verkleidung.
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 | Bremslichter |
| 2 | 25 | Zentralverriegelung/Entriegelung |
| 3 | 20 | Entnebelung |
| 4 | 7,5 | Rücklichter |
| 5 | 7,5 | Diagnosestecker |
| 6 | 7,5 | Nebelschlussleuchte;
Armaturenbrett. |
| 7 | 7,5 | Entnebelung |
| 8 | 7,5 | Einspritzsteuergerät |
| 9 | 10 | Stromversorgung elektrische Kraftstoffanzeige |
| 10 | 20 | Blinken |
| 11 | 15 | Zubehör;
12-V-Anschluss. |
| 12 | 7,5 | Verdampfung;
ABS; Lüftergruppenrelais; Vorderes und hinteres Blinken. |
| 13 | 15 | Airbag-Steuergerät;
Motorsteuergerät; Motor-Wegfahrsperren-Steuergerät; Zündspule. |
| 14 | 7,5 | Klimaanlage |
| 15 | 40 | Zubehör;
Verdampfung; ABS; Lüftergruppenrelais; Vorderes und hinteres Blinken. |
| 16 | 30 | Elektrische Fensterheber |
| 17 | 40 | Heizung |

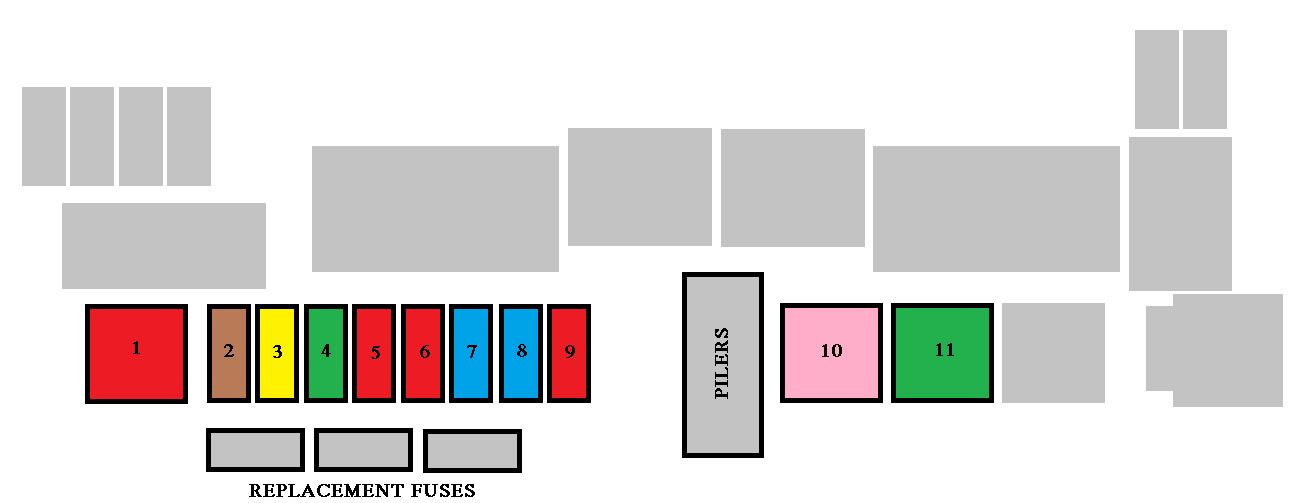

Sicherungskasten im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| 1 | 50 | 2 Tronic-Wechsel;
Lüftergruppe (Diesel). |
| 2 | 10 | Scheinwerfer |
| 30 | Scheinwerfer mit Tagfahrlicht | |
| 3 | 25 | ABS-Steuergerät |
| 4 | 30 | Stromversorgung Zündschalter |
| 5 | 10 | Warnblinkanlage |
| 6 | 10 | Scheinwerfer |
| 7 | 15 | Komfortbeleuchtung |
| 8 | 15 | Benzin – Motorsteuergerät |
| 25 | Diesel – Motorsteuergerät | |
| 9 | 10 | Hupe |
| 10 | 30 | Lüftergruppe (Benzin) |
| 11 | 40 | ABS |
Peugeot 107 (2008-2011) – Sicherungsplan
Baujahr: 2008, 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 107 (2008-2011) ist die Sicherung 11 im Sicherungskasten.

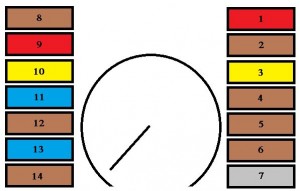

Sicherungskästen Armaturenbrett
Sie befinden sich auf beiden Seiten des Armaturenbretts unter der Verkleidung.
| Nr. | Amp [A] | Beschreibung |
| 1 | 10 | Bremslichter; ABS; Getriebelichter „2 Tronic“. |
| 2 | 25 | Zentralverriegelung/Entriegelung |
| 3 | 20 | Heckscheibenentnebelung |
| 4 | 7,5 | Rücklichter; Kennzeichenbeleuchtung; Armaturenbrett; Display. |
| 5 | 7,5 | Diagnosestecker |
| 6 | 7,5 | Nebelschlussleuchte; Armaturenbrett; „2 Tronic“-Betrieb. |
| 7 | – | – |
| 8 | 7,5 | ABS; Servolenkung; Klimaanlage; Lüftermontage. |
| 9 | 10 | Rücklichter; Zentralverriegelung/Entriegelung; Elektrische Fensterheber; Heckscheibenentnebelung; Tachometer; Klimaanlage; Heizung; Tachometer. |
| 10 | 20 | Vordere und hintere Scheibenwischer |
| 11 | 15 | Audiosystem; Elektronische Motorwegfahrsperre; 12-V-Anschluss (max. 120 W). |
| 12 | 7,5 | Heckscheibenentnebelung; ABS; Lüftergruppe; Vordere und hintere Scheibenwischer; Servolenkung; Zentralverriegelung/Entriegelung; Klimaanlage; Elektrische Fensterheber; Tachometer; Tachometer. |
| 13 | 15 | Airbag; Motorsteuergerät; Elektronische Motorwegfahrsperre; „2 Tronic“-Betrieb; Armaturenbrett. |
| 14 | 7,5 | Klimaanlage |
| 15 | 40 | Zubehör; Entnebelung; ABS; Relais der Lüftergruppe; Vordere und hintere Scheibenwischer. |
| 16 | 30 | Elektrische Fensterheber |
| 17 | 40 | Heizung; Klimaanlage. |
Sicherungskasten im Motorraum
| Nr | Amp [A] | Beschreibung |
| 1 | 50 | 2 Tronic-Wechsel; Lüftergruppe (Diesel). |
| 2 | 10 | Scheinwerfer |
| 20 | Scheinwerfer mit Tagfahrlicht | |
| 3 | 30 | ABS-Steuergerät |
| 4 | 30 | Stromversorgung Zündschalter |
| 5 | 10 | Warnblinkanlage; Warnleuchten Armaturenbrett; Blinker. |
| 6 | 10 | Scheinwerfer |
| 7 | 15 | Innenbeleuchtung; Tachometer; Audiosystem; Armaturenbrett; Tachometer |
| 8 | 15 | Benzin – Motorsteuergerät |
| 25 | Diesel – Motorsteuergerät | |
| 9 | 10 | Hupe |
| 10 | 30 | Lüftergruppe (Benzin) |
| 11 | 40 | ABS/ESP |
| 12 | 50 | Servolenkung |
Peugeot 107 (2012-2014) – Sicherungsplan
Baujahr: 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 107 (2012-2014) ist die Sicherung 15 im Sicherungskasten.

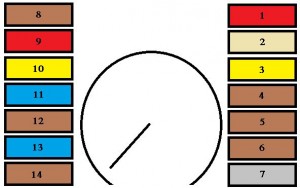

Sicherungspläne Armaturenbrett
Sie befinden sich auf beiden Seiten des Armaturenbretts unter der Verkleidung.
| Nr. | Amp [A] | Beschreibung |
| 1 | 10 | Bremslichter; ABS; „2 Tronic“-Schaltlichter. |
| 2 | 25 | Zentralverriegelung/Entriegelung; Fernbedienung. |
| 3 | 20 | Heckscheibenentnebelung |
| 4 | 7,5 | Rücklichter; Kennzeichenbeleuchtung; Armaturenbrett; Display; Scheinwerfereinstellung; LED-Tagfahrlicht; Positionslichter. |
| 5 | 7,5 | Diagnosesteckdose |
| 6 | 7,5 | 2 Tronic-Wechsel; Nebelschlussleuchte; ESP; LED-Tagfahrlicht; Armaturenbrett; Tachometer. |
| 7 | – | Nicht verwendet |
| 8 | 7,5 | ABS; Servolenkung; Klimaanlage; Lüftermontage. |
| 9 | 10 | Rückfahrlichter; Zentralverriegelung/Entriegelung; Elektrische Fensterheber; Heckscheibenentnebelung; Tachometer; Klimaanlage; Heizung; Tachometer; Fernbedienung. |
| 10 | 20 | Vordere und hintere Scheibenwischer und Scheibenwaschflüssigkeit |
| 11 | 15 | Audiosystem; 12-V-Steckdose (max. 120 W). |
| 12 | 7,5 | Beheizbare Heckscheibe; ABS; Lüftereinheit; Vordere und hintere Scheibenwischer und Scheibenwaschanlage; Servolenkung; Zentralverriegelung/Entriegelung; Klimaanlage; Heizung; Elektrische Fensterheber; Tachometer; Tachometer; Fernbedienung; Rückfahrlicht. |
| 13 | 15 | Airbag; Kraftstoffeinspritzsystem; 2 Tronic-Wechsel; Armaturenbrett; Tachometer; LED-Tagfahrlicht. |
| 14 | 7,5 | Klimaanlage; Heizung. |
| 15 | 40 | Audiosystem; 12-V-Steckdose; Vordere und hintere Scheibenwischer; Servolenkung; ABS/ESP; Kühlgebläse. |
| 16 | 30 | Elektrische Fensterheber |
| 17 | 40 | Heizung; Klimaanlage. |
Sicherungsplan im Motorraum
| Nummer | Amp [A] | Beschreibung |
| 1 | 5 | LED-Tagfahrlicht |
| 2 | 20 | Nebelscheinwerfer |
| 3 | 10 | Linker Scheinwerfer |
| 4 | 10 | Rechter Scheinwerfer |
| 5 | 7,5 | 2 Tronic-Getriebe; Kraftstoffeinspritzsystem. |
| 6 | 7,5 | 2 Tronic-Getriebe; Kraftstoffeinspritzsystem. |
| 7 | 30 | LED-Tagfahrlicht; Nebelscheinwerfer. |
| 8 | 25 | ABS |
| 30 | ABS/ESP (mit VSC) | |
| 9 | 30 | Anlasser; Beheizbare Heckscheibe; ABS; Kühlgebläsegruppe; Vordere und hintere Scheibenwischer und Scheibenwaschanlage; Servolenkung; Zentralverriegelung/Entriegelung; Klimaanlage; Heizung; Elektrische Fensterheber; Drehzahlmesser; Tachometer; Fernbedienung; Rückfahrlicht; Airbag; Kraftstoffeinspritzsystem; 2 Tronic-Getriebe; Armaturenbrett; LED-Tagfahrlicht. |
| 10 | 10 | Warnblinkanlage; Armaturenbrett; Drehzahlmesser; Blinker. |
| 11 | 20 | Scheinwerfer vorne links; Scheinwerfer vorne rechts. |
| 12 | 15 | Innenbeleuchtung; Tachometer; Audiosystem; Armaturenbrett; Drehzahlmesser. |
| 13 | 15 | Kraftstoffeinspritzsystem; Kühlgebläsegruppe. |
| 14 | 10 | Hupe |
| 15 | 7,5 | Ersatzsicherung |
| 16 | 10 | Ersatzsicherung |
| 17 | 15 | Ersatzsicherung |
| 18 | 50 | 2 Tronic-Getriebe |
| 19 | 30 | Kühlgebläsegruppe |
| 40 | ||
| 20 | 40 | ABS |
| 50 | ABS/ESP (mit VSC) | |
| 21 | 50 | Servolenkung |
Peugeot 107 (2005-2018) – Sicherungskastenplan
Baujahr: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 107 (2005-2018) ist die Sicherung 11 im Sicherungskasten am Armaturenbrett.
Sicherungskästen Armaturenbrett
| Nr. |
Ampere [A] |
Beschreibung |
| 1 | 10 | Bremslichter; ABS; Cambio Tronic. |
| 2 | 25 | Zentralverriegelung; Fernbedienung. |
| 3 | 20 | Heckscheibenentnebelung |
| 4 | 7.5 | Rücklichter; Kennzeichenbeleuchtung; Armaturenbrett; Display; Scheinwerfereinstellung; LED-Tagfahrlicht; Positionslichter. |
| 5 | 7.5 | Diagnosesteckdose |
| 6 | 7.5 | Cambio Tronic; Rücklichter; ESP; LED-Tagfahrlicht; Armaturenbrett; Tachometer. |
| 7 | 7.5 | Entnebelung |
| 8 | 7.5 | ABS/ESP; Servolenkung; Lüftermontage. |
| 9 | 10 | Rückfahrlichter; Zentralverriegelung; Elektrische Fensterheber; Heckscheibenentnebelung; Tachometer; Klimaanlage; Heizung; Tachometer; Fernbedienung |
| 10 | 20 | Vordere und hintere Scheibenwischer; Scheibenwaschflüssigkeit. |
| 11 | 15 | Audiosystem; 12-V-Steckdose (max. 120 W). |
| 12 | 7.5 | Beheizbare Heckscheibe; ABS; Lüftereinheit; Vordere und hintere Scheibenwischer und Scheibenwaschanlage; Servolenkung; Zentralverriegelung; Klimaanlage; Heizung; Elektrische Fensterheber; Tachometer; Tachometer; Fernbedienung; Rückfahrlicht. |
| 13 | 15 | Airbag; Kraftstoffeinspritzsystem; Wechsel; Armaturenbrett; Tachometer; LED-Tagfahrlicht. |
| 14 | 7.5 | Klimaanlage; Heizung. |
| 15 | 40 | Audiosystem; 12-V-Steckdose; Vordere und hintere Scheibenwischer; Servolenkung; ABS/ESP; Kühlgebläse. |
| 16 | 30 | Elektrische Fensterheber |
| 17 | 40 | Klimaanlage; Heizung. |
Sicherungskasten im Motorraum
2005-2012
2012-2018
| Nr. |
Ampere [A] |
Beschreibung |
| 1 | 5 | LED-Tagfahrlicht |
| 2 | 20 | Nebelscheinwerfer |
| 3 | 10 | Linker Scheinwerfer |
| 4 | 10 | Rechter Scheinwerfer |
| 5 | 7.5 | 2 Tronic-Getriebe; Kraftstoffeinspritzsystem. |
| 6 | 7.5 | 2 Tronic-Getriebe; Kraftstoffeinspritzsystem. |
| 7 | 30 | LED-Tagfahrlicht; Nebelscheinwerfer. |
| 8 | 25 30 |
ABS; ABS/ESP (mit VSC). |
| 9 | 30 | Anlasser; Beheizbare Heckscheibe; ABS; Kühlgebläsegruppe; Scheibenwischer und Scheibenwaschanlage vorne und hinten; Servolenkung; Zentralverriegelung; Klimaanlage; Heizung; Elektrische Fensterheber; Drehzahlmesser; Tachometer; Fernbedienung; Rückfahrlicht; Airbag; Kraftstoffeinspritzsystem; Tronic-Getriebe; Armaturenbrett; LED-Tagfahrlicht. |
| 10 | 10 | Warnblinkanlage; Armaturenbrett; Drehzahlmesser; Blinker. |
| 11 | 20 | Scheinwerfer vorne links; Scheinwerfer vorne rechts. |
| 12 | 15 | Innenbeleuchtung; Tachometer; Audiosystem; Armaturenbrett; Drehzahlmesser. |
| 13 | 15 | Kraftstoffeinspritzsystem; Kühlgebläsegruppe. |
| 14 | 10 | Hupe |
| 15 | 7.5 | Ersatzsicherung |
| 16 | 10 | Ersatzsicherung |
| 17 | 15 | Ersatzsicherung |
| 18 | 50 | 2 Tronic-Getriebe |
| 19 | 30/40 | Kühlgebläsegruppe |
| 20 | 40 50 |
ABS; ABS/ESP (mit VSC). |
| 21 | 50 | Servolenkung |
Über Peugeot 107 (2005-2018)
Der Peugeot 107 ist ein kompakter Stadtwagen, der von 2005 bis 2018 produziert wurde. Dieses Modell wurde in Zusammenarbeit mit Toyota und Citroën entwickelt und teilt sich die Plattform mit den Modellen Toyota Aygo und Citroën C1. Der Peugeot 107 ist bekannt für seine kompakte Größe, die ihn ideal für den Stadtverkehr macht, und seine sparsamen Motoren. Es wurden hauptsächlich 1,0-Liter-Benzinmotoren angeboten, die ausreichend Leistung für den Stadtverkehr und gleichzeitig einen geringen Kraftstoffverbrauch boten. Dank seines einfachen und praktischen Designs erfreute er sich großer Beliebtheit bei Fahrern, die ein zuverlässiges und wirtschaftliches Fahrzeug suchten.
Sicherungskastenplan Peugeot 107
Diese Seite zeigt den Sicherungskastenplan für den Peugeot 107, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und auch im Motorraum. Die Schaltpläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn richtig zu warten.
