Peugeot 206 CC (2000-2008) – Sicherungskasten

Peugeot 206 CC (2000-2002) – Sicherungsplan

Baujahr: 2000, 2001, 2002.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 206 CC (2000-2002) ist die Sicherung 22 im Sicherungskasten auf dem Armaturenbrett.

Sicherungskasten im Motorraum

Nummer	Ampere [A]	Beschreibung
1 *	20	Motorgebläsegruppe
2 *	60	ABS
3 *	30	ABS
4 *	70	BSI-Versorgung
5 *	70	BSI-Versorgung
6 *	–	Frei
7 *	30	Zündschlüsselversorgung
8 *	–	Frei
* „Maxi“-Sicherungen Versorgung zusätzlicher elektrischer Schaltkreise.

Nummer	Ampere [A]	Beschreibung
1	10	Rückfahrlichtrelais; Fahrzeuggeschwindigkeitssensor.
2	15	Magnetventil zur Tankentlüftung; Kraftstoffpumpe.
3	10	ABS-Motorsteuergerät
4	10	Steuergerät für Automatikgetriebe; Motorsteuergerät.
5	–	Frei
7	20	Scheinwerferwaschpumpe
8	20	Gebläsegruppenrelais; Motorsteuergerät; Magnetventil zur Motorsteuerung.
9	15	Abblendlicht links
10	15	Abblendlicht rechts
11	10	Fernlicht links
12	15	Fernlicht rechts
13	15	Hupe
14	10	Scheibenwaschpumpe
15	30	Drosselklappenmodulheizung; Lambdasonde; Motorsteuergerät; Luftstrom; Zündung; Motor-Magnetventil; Einspritzdüsen.
16	30	Luftpumpenrelais
17	30	Wischer hohe und niedrige Geschwindigkeit
18	40	Klimaanlagenlüfter

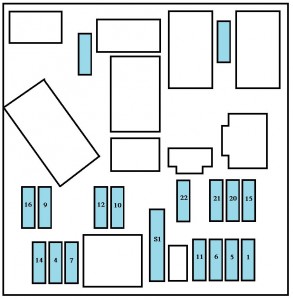

Sicherungsplan Armaturenbrett

Nummer	Ampere [A]	Beschreibung
1	15	Sitzheizung; Alarmsirene.
4	20	Multifunktionsdisplay; Navigationscontroller; Kofferraumbeleuchtung; Radio; Verdecksteuergerät.
5	15	Diagnose Automatikgetriebe
6	10	Kühlmittelstand; Automatikgetriebe; Radio.
7	15	Fahrtechniktraining; Nachgerüstete Alarmanlage; Regensensor.
9	30	Hydraulikpumpe
10	40	Spiegelenteisung
11	15	Scheibenwischer
12	30	Frontscheibenheizung
14	10	Motorsteuergerät; Airbag; Lenkradschalter.
15	15	Messgerät; Multifunktionsdisplay; Navigationscontroller; Klimaanlage; Radio.
16	30	Tür- und Haubenverriegelungssteuerung
20	10	Rechtes Bremslicht
21	15	Linkes Bremslicht; Drittes Bremslicht.
22	30	Vordere Innenbeleuchtung; Panelbeleuchtung; Zigarettenanzünder.
S1		PARC-Kupplung

Peugeot 206 CC (2003-2008) – Sicherungsplan

Baujahr: 2003, 2004, 2005, 2006, 2007, 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 206 CC (2003-2008) ist die Sicherung 22 im Sicherungskasten auf dem Armaturenbrett.

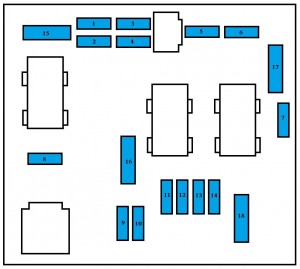

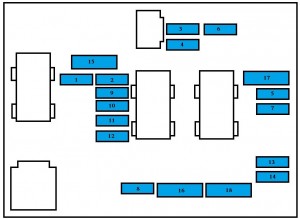

Sicherungskasten im Motorraum

ODER

Nr.	Ampere [A]	Beschreibung
1 *	20	Lüftergruppe
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	BSI-Versorgung
5 *	70	BSI-Versorgung
6 *	–	Frei
7 *	30	Zündversorgung
8 *	–	Frei
* „Maxi“-Sicherungen zusätzlicher Schutz für elektrische Schaltkreise.

Nr.	Ampere [A]	Beschreibung
1	10	Heizmodul (Diesel); Wassersensor im Diesel; Rückfahrlichtrelais; Fahrzeuggeschwindigkeitssensor; Luftmassenmesser (Diesel).
2	15	Magnetventil zur Tankentlüftung; Kraftstoffpumpe.
3	10	Motorsteuergerät ABS/ESP; ESP-Bremsrelais
4	10	Steuergerät für Automatikgetriebe; Motorsteuergerät.
5	–	Frei
6	15	Nebelscheinwerfer vorne
7	20	Scheinwerferwaschpumpe
8	20	Lüftergruppenrelais; Motorsteuergerät; Einspritzpumpe (Diesel); Kraftstoffdruckregler; Motor-Magnetventil.
9	15	Linker Abblendlichtscheinwerfer
10	15	Rechter Abblendlichtscheinwerfer
11	10	Linker Fernlichtscheinwerfer
12	15	Rechter Fernlichtscheinwerfer
13	15	Hupe
14	10	Vordere Waschpumpen
15	30	Drosselklappenmodulheizung; Einspritzpumpe (Diesel); Lambdasonde; Motorsteuergerät; Luftmassenmesser; Zündspule; Motorsteuer-Magnetventil; Dieselheizung; Einspritzdüsen.
16	30	Luftpumpenrelais
17	30	Wischer hohe und niedrige Geschwindigkeit
18	40	Klimaanlagenlüfter

Sicherungskasten im Armaturenbrett

Nr.	Ampere [A]	Beschreibung
1	15	Sitzheizung; Alarmsirene.
4	20	Display; Navigationscontroller; Kofferraumbeleuchtung; Radio; Verdecksteuergerät; Lenkradschalter; Anhängerkupplung.
5	15	Diagnose Automatikgetriebe
6	10	Kühlmittelstand; Automatikgetriebe; Radio; Lenkwinkelsensor (ESP).
7	15	Nachgerüstete Alarmanlage
9	30	Hydraulikpumpe
10	40	Spiegelenteisung
11	15	Scheibenwischer
12	30	Frontscheibenheizung
14	10	Motorsteuergerät; Airbag; Lenkradschalter; Regensensor.
15	15	Instrumententafel; Multifunktionsdisplay; Navigationscontroller; Klimaanlage; Radio.
16	30	Tür- und Haubenverriegelungssteuerung
20	10	Rechtes Bremslicht
21	15	Linkes Bremslicht; Drittes Bremslicht.
22	30	Vordere Innenbeleuchtung; Panelbeleuchtung; Zigarettenanzünder.
S1		PARC-Kupplung

Über den Peugeot 206 CC (2000-2008)

Der Peugeot 206 CC, produziert von 2000 bis 2008, ist ein beliebtes Cabriolet, das sportliches Design mit Praktikabilität verbindet. Dieses Modell ist bekannt für sein festes Klappdach, das eine schnelle Umwandlung vom Coupé zum Cabrio ermöglicht. Der Peugeot 206 CC bot verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die den Fahrern die Wahl nach ihren Vorlieben ermöglichten. Dank seiner kompakten Größe und agilen Handhabung ist er ideal für städtische Umgebungen, bietet aber dennoch ausreichend Komfort für längere Fahrten.

Sicherungsplan des Peugeot 206 CC

Diese Seite zeigt den Sicherungsplan für den Peugeot 206 CC, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs entscheidend ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für eine ordnungsgemäße Wartung unerlässlich ist. Verwenden Sie beim Austausch immer Sicherungen mit dem gleichen Amperewert, um elektrische Probleme zu vermeiden. Der Sicherungskasten ist ein wichtiges Element, das die Sicherheit und Funktionalität des Fahrzeugs gewährleistet.
