Peugeot 307 Break (2001-2008) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 307 Break (2001–2008), erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 307 Break (2001-2004) – Motorraum-Schema
Baujahr: 2001, 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 307 Break (2001-2004) ist die Sicherung 7 im Sicherungskasten auf dem Armaturenbrett.

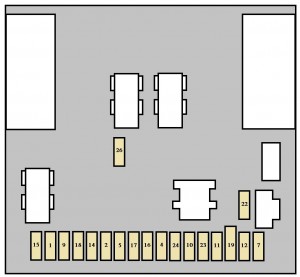

Konsolensicherungen
| Nr | Amp [A] | Beschreibung |
| 1 | 10 | Rücklicht Nebelschlussleuchte |
| 2 | 15 | Intermittierende Heckscheibe |
| 4 | 15 | Elektrisch betätigte Frontscheibe;
Schiebedach. |
| 5 | 15 | Rücklicht Stopp, einschließlich Anhänger |
| 7 | 20 | Hintere Innenbeleuchtung;
Vordere Innenbeleuchtung; Zigarettenanzünder; Beleuchtung des Fahrgastraums, |

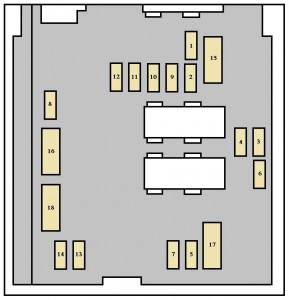

Motorraum-Sicherungskasten
| Nummer | Amp [A] | Beschreibung |
| 1 | 10 | Rückfahrlichtschalter automatisch
Getriebe; Relaiskontrolle des Schlosses Starten des Automatikgetriebes; Rückfahrlichtschalter manuell Getriebe; Fahrzeuggeschwindigkeitssensor; Vorglühregler; Wassersensor im Diesel; Luftmassenmesser DW. |
| 2 | 15 | Tank-Magnetventil;
Kraftstoffpumpe, |
| 3 | 10 | Servolenkungsregler;
ABS- oder ESP-Regler. |
| 4 | 10 | Einspritzregler;
Relaiskontrolle der Gruppe Lüfter; Kontrolle des zusätzlichen Relais Heizung; Automatikgetriebe-Regler; Sequentielle Getriebesteuerung automatisch; Getriebesperrrelais automatisch. |
| 5 | 15 | Steuergerät Partikelfilter |
| 6 | 15 | Nebelscheinwerfer vorne |
| 7 | 20 | Scheinwerferwaschpumpe |
| 8 | 20 | Relaiskontrolle der Lüftergruppe;
Stromversorgung des Einspritzreglers. |
| 9 | 15 | Linkes Abblendlicht |
| 10 | 15 | Rechtes Abblendlicht |
| 11 | 10 | Linker Hauptscheinwerfer |
| 12 | 10 | Rechtes Fernlicht |
| 13 | 15 | Hupe |
| 14 | 10 | Waschpumpe für Front- und
Heckscheinwerfer. |
| 15 | 30 | Lambdasonden;
Magnetventil Abgasrückführung; Zündung; Hochdruckregler Diesel; Stromversorgung der Einspritzdüsen (Benzin). |
| 16 | 40 | Motorluftpumpe für Benzin mit
Automatikgetriebe. |
| 17 | 30 | Frontblinker bei
niedriger/hoher Geschwindigkeit. |
| 18 | 40 | Klimaanlagenlüfter |
Maxi – Sicherungstabelle
| Nr | Amp [A] | Beschreibung |
| 1 | 30 | Lüftereinheit |
| 2 | 30 | Motor der ESP/ABS-Pumpe |
| 3 | ESP/ABS-Magnetventile | |
| 4 | 60 | Stromversorgung der Schnittstelle integrierter Systeme |
| 5 | 70 | Stromversorgung der Schnittstelle integrierter Systeme |
| 6 | 20 | Sitzheizung |
| 7 | 30 | Zündschlüssel, Leistung |
| 8 | 70 | Elektropumpengruppe Servolenkung |
Peugeot 307 Break (2005-2008) – Sicherungskasten-Schema
Baujahr: 2005, 2006, 2007, 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 307 Break (2005-2008) ist die Sicherung 9 im Sicherungskasten auf dem Armaturenbrett.

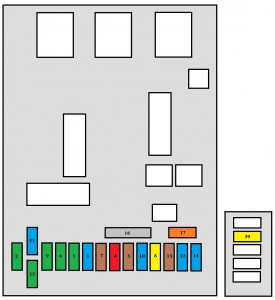

Sicherungen auf dem Armaturenbrett
| Nummer | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | 30 | Verriegelung und Superverriegelung |
| 3 | 5 | Airbag- und Gurtstraffergruppe |
| 4 | 10 | Bremslichtschalter (STOP) und Kupplungspedalschalter;
Kühlmittelstandsensor Motor; Lenkwinkelsensor; ESP-Sensor mit Doppelfunktion; Partikelfilterpumpe; Diagnosestecker; Elektrochromatischer Spiegel. |
| 5 | 30 | Elektrische Fensterheber vorne;
Schiebedach; Beheizte Spiegel. |
| 6 | 30 | Elektrische Fensterheber hinten |
| 7 | 5 | Vordere und hintere Innenbeleuchtung;
Leseleuchten; Handschuhfachbeleuchtung. |
| 8 | 20 | Audiosystem;
Audio/Telefon; Multifunktionsdisplay; Alarmsirene; Alarmeinheit; Sicherungskasten Anhänger; Fahrlernmodul; Stromversorgung vom Lenkrad. |
| 9 | 30 | Vordere 12-V-Steckdose;
Hintere 12-V-Steckdose. |
| 10 | 15 | Automatikgetriebe-Steuerung;
Reifendrucküberwachung; STOP-Schalter |
| 11 | 15 | Diagnosestecker;
Partikelfilter; Zündung mit geringem Strom. |
| 12 | 15 | Fahrlernmodul;
Rückfahrassistent. |
| 13 | 5 | Sicherungskasten Motor;
Regen- und Lichtsensor. |
| 14 | 15 | Sicherungskasten Anhänger,
Armaturenbrett, Airbags und Gurtstraffer, Automatische Klimaanlage, Freisprecheinrichtung. |
| 15 | 30 | Verriegelung und Superverriegelung |
| 16 | – | Bypass PARC |
| 17 | 40 | Beheizte Heckscheibe |
| 39 | 20 | Sitzheizung für Fahrer und Beifahrer |

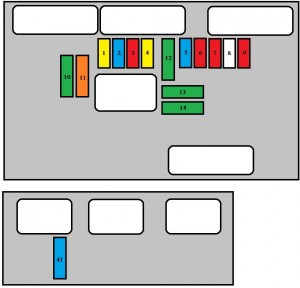

Sicherungskasten Motorraum
| Nr | Amp [A] | Beschreibung |
| 1 | 20 | Stromversorgung des Motorsteuergeräts und des Relais
Hochgeschwindigkeit der Lüftergruppe. |
| 2 | 15 | Hupe |
| 3 | 10 | Front- und Heckscheibenwischer |
| 4 | 10 | Scheinwerferwaschanlage |
| 5 | 15 | Kraftstoffpumpe und Magnetventil
Tankentleerung (2 Liter Benzin). |
| 6 | 10 | Automatikgetriebe mit vier Gängen;
Verriegelung des Automatikgetriebehebels; Bedientaste; Hochgeschwindigkeitsrelais der Lüftergruppe; Xenon-Scheinwerfer rechts und links. |
| 7 | 10 | ABS/ESP-Steuergerät;
Steuergerät der Pumpe Servolenkung. |
| 8 | 25 | Steuerung des Anlassermotors |
| 9 | 10 | Zusatzheizungssteuergerät (Diesel);
Kühlmittelstandschalter. |
| 10 | 30 | Aktuatoren des Motorsteuergeräts
(Zündspule, Elektroventile, Lambdasonden, Steuergerät, Injektoren, Heizungen); Magnetventil zur Tankentleerung (Benzin 1,4 Liter und Benzin 1,6 Liter). |
| 11 | 40 | Klimaanlagenlüfter |
| 12 | 30 | Niedrige/hohe Geschwindigkeit der Scheibenwischer |
| 13 | 40 | Stromversorgung der Schnittstelle integrierter Systeme
(positive Zündung). |
| 14 | 30 | Luftpumpe (2 Liter Benzin) |
| 15 * | 10 | Rechtes Abblendlicht |
| 16 * | 15 | Linkes Abblendlicht |
| 17 * | 15 | Linkes Fernlicht |
| 18 * | 15 | Rechtes Fernlicht |
| 41 | 15 | Automatikgetriebe mit sechs Gängen |
Maxi – Sicherungstabelle
| Nr | Amp [A] | Beschreibung |
| MF1 | 30 | Lüfter 200 W. |
| 50 | Lüfter für 400 W und 460 W. | |
| MF2 | 30 | ABS/ESP-Pumpe |
| MF3 | 30 | ABS/ESP-Magnetventile |
| MF4 | 60 | Stromversorgung der Schnittstelle integrierter Systeme |
| MF5 | 70 | Stromversorgung der Schnittstelle integrierter Systeme |
| MF6 | 20 | Sicherungskasten im Fahrgastraum |
| MF8 | 70 | Elektrohydraulische Pumpengruppe für Servolenkung |
Über Peugeot 307 Break (2001-2008)
Der Peugeot 307 Break, hergestellt zwischen 2001 und 2008, ist ein beliebtes Modell unter den kompakten Familienfahrzeugen. Dieses Modell zeichnet sich durch einen geräumigen Innenraum und ein praktisches Design aus, das komfortables Reisen für die ganze Familie ermöglicht. Der Peugeot 307 Break bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungen und Kraftstoffeffizienz bieten. Dank seines zuverlässigen Fahrwerks und der komfortablen Lenkung ist dieses Modell ideal für lange Fahrten und den täglichen Gebrauch in der Stadt.
Sicherungskasten-Schema Peugeot 307 Break
Diese Seite zeigt das Sicherungskasten-Schema für den Peugeot 307 Break, das für die korrekte Wartung und Fehlerbehebung des elektrischen Systems des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Schemata enthalten die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
