Peugeot Bipper (2007-2016) – Sicherungskasten

Peugeot Bipper (2007-2008) – Sicherungsplan

Baujahr: 2007, 2008.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Bipper (2007-2008) ist die Sicherung 85 im Sicherungskasten im Motorraum.

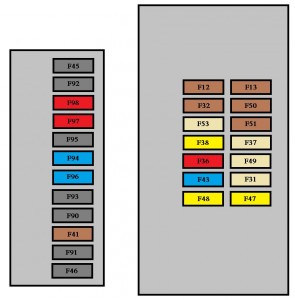

Sicherungskasten im Armaturenbrett

Nr	Amp [A]	Beschreibung
F12	7,5	Stromversorgung des Scheinwerfers mit Abblendlicht rechts
F13	7,5	Stromversorgung des Scheinwerfers mit Abblendlicht links; Höhenverstellung des Scheinwerfers.
F31	5	Stromversorgungsschalter des Motorsteuergeräts
F32	7,5	Frontscheinwerfer; Vordere Begrüßungsbeleuchtung; Hintere Begrüßungsbeleuchtung.
F36	10	Audiosystem; Vorbereitung für Mobiltelefon; Klimaanlagenbedienfeld; Diagnosestecker EODB.
F37	5	Bremslicht; Armaturenbrett.
F38	20	Türverriegelung
F43	15	Scheibenwischerpumpe
F47	20	Stromversorgung des Fensterhebermotors auf der Fahrerseite
F48	20	Stromversorgung des Elektromotors der Fensterheber auf der Beifahrerseite.
F49	5	Parkhilfe; Rücklichtschalter; Elektrische Außenspiegel.
F50	7,5	Airbag-Steuergerät
F51	5	Bremspedalschalter; Kupplungspedalschalter
F53	5	Armaturenbrett; Rückleuchten mit Nebelscheinwerfern.

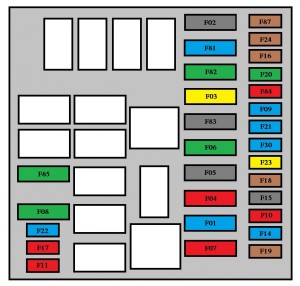

Sicherungskasten im Motorraum

Nummer	Amp [A]	Beschreibung
1	60	Steuergerät
3	20	Stromversorgung des Anlassermotors
4	40	Stromversorgung der ABS-Hydraulikblockierpumpe
6	30	Steuerung der einzelnen Lüftergruppe.
7	40	Steuerung der Lüftergruppe mit hoher Geschwindigkeit.
8	30	Klimaanlagenpumpe
10	10	Hupe
11	10	Stromversorgung der sekundären Ladung des Motorsteuerungssystems.
14	15	Fernlicht
16	7,5	Motorsteuergerät; Steuergerät für manuelle Getriebesteuerung.
17	15	Stromversorgung der Zündspule; Einspritzdüsen; Motorsteuergerät.

18	7,5	Motorsteuergerät (1.4 HDi)
19	7,5	Klimakompressor
20	30	Stromversorgung der beheizbaren Heckscheibe; elektrische Heizelemente zum Entfernen von Eis von den Außenspiegeln
21	15	Steuerung Benzinmotor 1.4; Relais T09 (HDi).
22	20	Motorsteuergerät (1.4 HDi), Benzinpumpe
23	20	Stromversorgung der Elektromagnetventile der hydraulischen ABS-Blockierung.
24	7,5	ABS
30	15	Nebelscheinwerfer
81	60	Heizgerät
82	30	Pumpe des gesteuerten Schaltgetriebes; Stromversorgung des gesteuerten Schaltgetriebes.
84	10	Steuergerät des manuellen Getriebes und der Elektromagnetventile.
85	30	Zigarettenanzünder; 12 V Zubehörsteckdose.
87	7,5	Rückfahrscheinwerfer; Sensor für Wasserpräsenz im Diesel.

Peugeot Bipper (2010-2016) – Sicherungsplan

Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Bipper (2010-2016) ist die Sicherung F94 im Sicherungskasten.

Sicherungskasten im Armaturenbrett

Nummer	Ampere [A]	Beschreibung
F12	7,5	Stromversorgung des Fernlichts rechts
F13	7,5	Stromversorgung des Fernlichts links; Höhenverstellung des Scheinwerfers.
F31	5	Stromversorgungsschalter des Motormoduls.
F32	7,5	Frontlicht; Vordere Beleuchtung; Hintere Beleuchtung.
F36	10	Audiosystem; Vorbereitung für Mobiltelefon; Klimaanlagenbedienfeld; Diagnosestecker EODB.
F37	5	Bremslicht; Armaturenbrett.
F38	20	Türverriegelung
F43	15	Scheibenwischerpumpe
F47	20	Stromversorgung des Fensterhebermotors auf der Fahrerseite
F48	20	Stromversorgung des Elektromotors des Beifahrerfensters
F49	5	Parksensormodul; Rücklichtschalter; Elektrische Außenspiegel; Modul zur Steuerung des volumetrischen Alarms.
F50	7,5	Airbag-Steuergerät.
F51	7,5	Bremspedalschalter; Kupplungspedalschalter; Steuerung der Außenspiegel; Zentrales Bluetooth.
F53	5	Armaturenbrett; Hintere Nebelscheinwerfer.

Nr.	Ampere [A]	Beschreibung
F41	7,5	Spiegelentfeuchtung
F94	15	Zigarettenanzünder
F96	15	12 V Zubehör.
F97	10	Beheizter Fahrersitz.
F98	10	Beheizter Beifahrersitz.

Sicherungskasten im Motorraum

Nr.	Ampere [A]	Beschreibung
F1	60	Steuergerät
F2	40	Kabinenlüfter
F3	20	Stromversorgung des Anlassermotors
F4	40	Stromversorgung der Pumpe des hydraulischen ABS-Blocks
F6	30	Steuerung der Lüftergruppe mit einer Geschwindigkeit.
F7	40	Steuerung der Lüftergruppe mit hoher Geschwindigkeit.
F8	30	Klimaanlagenpumpe
F9	15	Anhängerkupplung
F10	10	Hupe
F11	10	Zusätzliche Stromversorgung für die Last des Motorsteuergeräts
F14	15	Fernlicht
F15	15	12 V Zubehörsteckdose.
F 16	7,5	Motormodul; Elektronisches Getriebe und Schalthebel; Relais T20.

F17	15	Stromversorgung der Zündspule; Injektoren; Motorsteuergerät (1.3 HDi).
F18	7,5	Motorsteuergerät (1,3 HDi); Relais T09.
F19	7,5	Klimakompressor
F20	30	Stromversorgung der beheizbaren Heckscheibe; Elektrische Heizelemente der Außenspiegel.
F21	15	Steuerung Benzinmotor 1.4; Relais T09 (HDi).
F22	20	Motorsteuergerät (1.4 HDi), Benzinpumpe
F23	20	Stromversorgung der Elektroventile der hydraulischen ABS-Blöcke
F24	7,5	ABS
F30	15	Nebelscheinwerfer
F81	60	Vorheizmodul (1,3 HDi)
F82	30	Elektronische Getriebepumpe; Stromversorgung des elektronischen Getriebes.
F84	10	Modul der elektronischen Getriebesteuerung und der Elektroventile
F85	30	Rückfahrbeleuchtung; Sensor für Wasserpräsenz im Diesel; Luftstromsensor; Relaisspulen T02, T05, T14, T17 und T19 (außer 1,3 HDi).
F87	7,5	Rückfahrbeleuchtung; Sensor für Wasserpräsenz im Diesel.
	5	Rückfahrleuchten; Sensor für Wasserpräsenz im Diesel; Luftstromsensor; Relaisspulen T02, T05, T14, T17 und T19; Sensor für Batterieladezustand (außer 1,3 HDi).

Über Peugeot Bipper (2007-2016)

Der Peugeot Bipper ist ein kompaktes Nutzfahrzeug, das von 2007 bis 2016 hergestellt wurde. Dieses Modell ist bekannt für seine Praktikabilität und kompakten Abmessungen, was es ideal für städtische Umgebungen und Transportaufgaben in engen Räumen macht. Der Peugeot Bipper war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die zuverlässige Leistung und effizienten Kraftstoffverbrauch boten. Dank seiner Flexibilität und des geräumigen Innenraums ist er bei kleinen Unternehmen und Handwerkern beliebt, die ein zuverlässiges Fahrzeug für den täglichen Gebrauch benötigen.

Sicherungsplan des Peugeot Bipper

Diese Seite zeigt den Sicherungsplan für den Peugeot Bipper, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs entscheidend ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Bereich unter dem Armaturenbrett und im Motorraum. Die Schaltpläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was die Diagnose und den Austausch von Sicherungen erleichtert. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein wichtiger Bestandteil des Fahrzeugs, der die ordnungsgemäße Funktion aller elektrischen Geräte gewährleistet.
