Peugeot Boxer (1994-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot Boxer (1994–2022), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot Boxer (1994-2003) – Sicherungskastenbelegung
Baujahr: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Boxer (1994-2003) ist die Sicherung 44 im Sicherungskasten auf dem Armaturenbrett links.

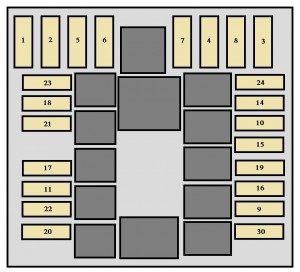

Sicherungskasten im Motorraum
| Nummer | Amp [A] | Beschreibung |
| 1 * | 80 | Sicherungskasten 27 Sicherungen
im Fahrgastraum. |
| 2 * | 50 | Zusatzheizung;
Heizwiderstand (2,8 Liter Motoren). |
| 3 * | 30 | Startschalter |
| 4 * | 50 | Antiblockiersystem (ABS) |
| 5 * | 40 | Kühlluftsystem |
| 6 * | 40 | Lüftergruppe (niedrige Geschwindigkeit) |
| 7 * | 40/60 | Lüftergruppe (hohe Geschwindigkeit);
Relais der Lüftergruppe (hohe Geschwindigkeit mit Klimaanlage). |
| 8 | 30 | Scheibenwaschpumpe |
| 9 | 15 | Scheinwerfer und Nebelscheinwerfer |
| 10 | 15 | Hupe;
Lenkstockhebelsteuerung. |
| 11 | 15 | Motorsteuergerät (Hilfsgerät) |
| 14 | 10 | Abblendlicht rechts |
| 15 | 10 | Abblendlicht links |
| 16 | 7,5 | Stromversorgung Motorsteuergerät;
Transponder. |
| 17 | 10 | Motorsteuergerät (Hauptgerät) |
| 18 | 7,5 | Motorsteuergerät;
Transponder. |
| 19 | 7,5 | Klimakompressor |
| 20 | 30 | PTC |
| 21 | 15 | Kraftstoffpumpe |
| 22 | 20 | Motorsteuergerät (Hauptgerät) |
| 23 | 10 | Automatikgetriebe |
| 24 | 15 | Automatikgetriebe |
| 30 | 15 | Fernlicht links und rechts |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Systeme. |
||
Sicherungen im Armaturenbrett

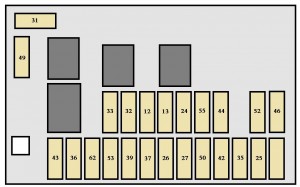

Sicherungskasten links
| Nr. | Amp [A] | Beschreibung |
| 12 | 5 | Positionsbeleuchtung rechts
vorne und hinten. |
| 13 | 5 | Positionsbeleuchtung
vorne und hinten links. |
| 24 | 5 | Kennzeichenbeleuchtung
und Anhänger; Warnleuchte Seitenleuchten; Lichtschalter. |
| 25 | 7,5 | Audiosystem |
| 26 | 7,5 | Bremslichter |
| 27 | 7,5 | Elektrische Spiegel;
Tempomat; Telefon; Chronotachograph; Fernbedienung; Alarm. |
| 31 | 10 | Rückfahrleuchten;
Relais der vorderen Nebelscheinwerfer; Klimaanlagenrelais; Relais der beheizten Spiegel; Relais der Heckscheibenheizung; 12 V Steckdose. |
| 32 | 15 | Audiosystem |
| 33 | 7,5 | Rückfahrleuchte |
| 35 | 7,5 | ABI – Elektrische Fenstersteuerung |
| 36 | – | Nicht verwendet |
| 37 | 10 | Armaturenbrett |
| 39 | 10 | Innenbeleuchtung;
EOBD-Diagnosestecker. |
| 42 | 7,5 | ABS |
| 43 | 20 | Scheibenwaschpumpe |
| 44 | 15 | Zigarettenanzünder |
| 46 | – | Nicht verwendet |
| 49 | 20 | Scheinwerferwaschpumpe |
| 50 | 7,5 | Airbag |
| 51 | 10 | PCS (Minibus) |
| 52 | 20 | Vorderer Stromanschluss |
| 53 | 10 | Blinker;
Warnblinkanlage; Armaturenbrett. |
| 55 | 30 | Elektrischer Lüfter
Fahrgastraum; Webasto Steuergerät; Heizungs-/Klimaanlagenlüftung; Webasto Heizungslüftung; Webasto Stromversorgung. |
| 62 | – | Nicht verwendet |
Sicherungskasten rechts
| Nr. | Amp [A] | Beschreibung |
| 34 | 10 | Chronotachograph;
Telefon; Alarm; Fernbedienung; Klimaanlagensteuerung. |
| 38 | 20 | Nicht verwendet |
| 40 | 15 | Beheizte Heckscheibe rechts |
| 41 | 10 | Beheizte Außenspiegel |
| 45 | 15 | Beheizter Fahrersitz |
| 47 | 20 | Elektrisches Fenster vordere linke Tür (ABI). |
| 48 | 20 | Elektrisches Fenster vordere rechte Tür (ABI). |
| 54 | 15 | Beheizte Heckscheibe links |
| 56 | 30 | Zusätzliche Klimaanlage |
| 57 | 15 | Zusätzliche Heizungslüftung |
| 58 | 5 | Webasto Uhr |
| 59 | 15 | Klimaanlagenstromversorgung |
| 60 | 10 | Alarm |
| 61 | 15 | Webasto Installation |
| 63 | 20 | Nicht verwendet |
| 64 | 20 | Hintere Steckdose;
Lüftungseingang (Minibus-Version). |
| 65 | 10 | Steckdose für Spezialgeräte |
Peugeot Boxer (2004-2006) – Sicherungsbelegung
Baujahr: 2004, 2005, 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Boxer (2004-2006) ist die Sicherung 44 im Sicherungskasten auf dem Armaturenbrett links.
Sicherungsbelegung im Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 * | 60 | Sicherungskasten 27 Sicherungen
im Fahrgastraum. |
| 2 * | 50 | Zusatzheizung;
Heizwiderstand (2,8 Liter Motoren). |
| 3 * | 30 | Startschalter |
| 4 * | 50 | Antiblockiersystem (ABS) |
| 5 * | 40 | Kühlluftsystem |
| 6 * | 40 | Lüftergruppe (niedrige Geschwindigkeit) |
| 7 * | 40/60 | Lüftergruppe (hohe Geschwindigkeit);
Relais der Lüftergruppe (hohe Geschwindigkeit mit Klimaanlage). |
| 8 | 30 | Scheibenwaschpumpe |
| 9 | 15 | Scheinwerfer und Nebelscheinwerfer |
| 10 | 15 | Hupe;
Lenkstockhebelsteuerung. |
| 11 | 15 | Motorsteuergerät
(Hilfsgerät). |
| 14 | 10 | Abblendlicht rechts |
| 15 | 10 | Abblendlicht links |
| 16 | 7,5 | Stromversorgung Motorsteuergerät;
Transponder. |
| 17 | 10 | Motorsteuergerät
(Hauptgerät). |
| 18 | 7,5 | Motorsteuergerät;
Transponder |
| 19 | 7,5 | Klimakompressor |
| 20 | 30 | PTC |
| 21 | 15 | Kraftstoffpumpe |
| 22 | 20 | Motorsteuergerät
(Hauptgerät). |
| 23 | 10 | Automatikgetriebe |
| 24 | 15 | Automatikgetriebe –
Betrieb mit LPG/CNG. |
| 30 | 15 | Fernlicht links und rechts |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Systeme. |
||
Sicherungen im Armaturenbrett
Sicherungsbelegung links
| Nr. | Amp [A] | Beschreibung |
| 12 | 5 | Positionsleuchten rechts
vorne und hinten. |
| 13 | 5 | Positionsleuchten
vorne und hinten links. |
| 24 | 5 | Kennzeichenbeleuchtung
und Anhänger; Warnleuchte der Seitenleuchten; Lichtschalter. |
| 25 | 7,5 | Audiosystem |
| 26 | 7,5 | Bremslichter |
| 27 | 7,5 | Elektrische Spiegel;
Tempomat; Telefon; Chronotachograph; Fernbedienung; Alarm. |
| 31 | 10 | Rückfahrleuchten;
Relais der vorderen Nebelscheinwerfer; Klimaanlagenrelais; Relais der beheizten Spiegel; Relais der Heckscheibenheizung; 12 V Steckdose. |
| 32 | 15 | Audiosystem |
| 33 | 7,5 | Nebelschlussleuchte |
| 35 | 7,5 | ABI – Elektrische Fenstersteuerung |
| 36 | – | Nicht verwendet |
| 37 | 10 | Armaturenbrett |
| 39 | 10 | Innenbeleuchtung;
EOBD-Diagnosestecker. |
| 42 | 7,5 | ABS |
| 43 | 20 | Scheibenwaschpumpe |
| 44 | 15 | Zigarettenanzünder |
| 46 | – | Nicht verwendet |
| 49 | 20 | Scheinwerferwaschpumpe |
| 50 | 7,5 | Airbag |
| 51 | 10 | PCS (Minibus) |
| 52 | 20 | Vorderer Stromanschluss |
| 53 | 10 | Blinker;
Warnblinkanlage; Armaturenbrett. |
| 55 | 30 | Elektrischer Lüfter
im Fahrgastraum; Webasto Steuergerät; Heizungs-/Klimaanlagenlüftung; Webasto Heizungslüftung; Webasto Stromversorgung. |
| 62 | – | Nicht verwendet |

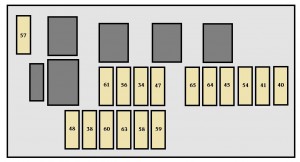

Sicherungsbelegung rechts
| Nummer | Amp [A] | Beschreibung |
| 34 | 10 | Chronotachograph;
Telefon; Alarm; Fernbedienung; Klimaanlagensteuerung. |
| 38 | 20 | Nicht verwendet |
| 40 | 15 | Heckscheibenheizung rechts |
| 41 | 10 | Beheizte Außenspiegel |
| 45 | 15 | Beheizter Fahrersitz |
| 47 | 20 | Elektrisches Fenster
vordere linke Tür (ABI). |
| 48 | 20 | Elektrisches Fenster
vordere rechte Tür (ABI). |
| 54 | 15 | Heckscheibenheizung links |
| 56 | 30 | Zusätzliche Klimaanlage |
| 57 | 15 | Zusätzliche Heizungslüftung |
| 58 | 5 | Webasto Uhr |
| 59 | 15 | Klimaanlagenstromversorgung |
| 60 | 10 | Alarm |
| 61 | 15 | Webasto Installation |
| 63 | 20 | Nicht verwendet |
| 64 | 20 | Hintere Steckdose;
Lüftungseingang (Minibus-Version). |
| 65 | 10 | Steckdose für Spezialgeräte |
Peugeot Boxer (2006-2010) – Sicherungskasten-Diagramm
Baujahr: 2006, 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Boxer (2006-2010) ist die Sicherung 44 im Sicherungskasten auf dem Armaturenbrett.

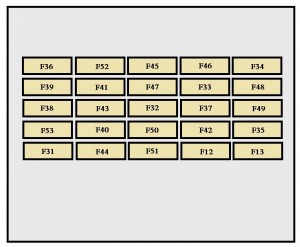

Sicherung auf dem Armaturenbrett auf der Fahrerseite
| Nummer | Amp [A] | Beschreibung |
| 12 | 7,5 | Scheinwerfer vorne rechts |
| 13 | 7,5 | Scheinwerfer vorne links;
Höhenverstellung des Scheinwerfers. |
| 31 | 7,5 | Relaisversorgung |
| 32 | 10 | Innenbeleuchtung des Kleinbusses;
Warnleuchten |
| 33 | 15 | 12 V Stromversorgung hinten |
| 34 | – | Nicht verwendet |
| 35 | 7,5 | Rückfahrlichter;
Wassersensor im Diesel |
| 36 | 20 | Türverriegelungs-/Entriegelungseinheit |
| 37 | 10 | Bremslichtschalter;
Drittes Bremslicht; Instrumententafel. |
| 38 | 10 | Internes Relais |
| 39 | 10 | Audiosystem;
Diagnosestecker; Alarmsirene; Programmierbare Steuerung der Zusatzheizung; Klimaanlagensteuerung; Chronotachograph. |
| 40 | 15 | Abtauen:
Heckscheibe (linke Seite), Spiegel (Beifahrerseite). |
| 41 | 15 | Abtauen:
Heckscheibe (rechte Seite), Spiegel (Fahrerseite). |
| 42 | 7,5 | ABS-Steuerung und -Sensor;
ESP-Sensor; Bremslichtschalter. |
| 43 | 30 | Scheibenwischermotor vorne |
| 44 | 20 | Zigarettenanzünder;
Vordere 12 V Steckdose. |
| 45 | 7,5 | Elektrische Schalter für Fenster und Spiegel
(Fahrerseite); Elektrisches Fenster für Beifahrer. |
| 46 | – | Nicht verwendet |
| 47 | 20 | Fenstermotor Fahrer |
| 48 | 20 | Fensterhebermotor Beifahrer |
| 49 | 7,5 | Regen-/Lichtsensor;
Audiosystem; Fensterhebermotor Fahrer; Alarm; Bedienelemente auf dem Armaturenbrett. |
| 50 | 7,5 | Airbag-Einheit und Gurtstraffer |
| 51 | 7,5 | Chronotachograph;
Tempomat; Klimaanlagensteuerung. |
| 52 | 7,5 | Relais für den Fahrgastraum |
| 53 | 7,5 | Instrumententafel;
Nebelschlussleuchten. |

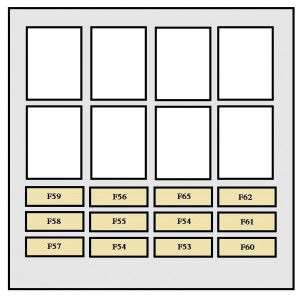

Sicherung an der Fahrertürsäule
| Nummer | Amp [A] | Beschreibung |
| 54 | – | Nicht verwendet |
| 55 | 15 | Sitzheizung |
| 56 | 15 | 12 V Steckdose hinten;
Zigarettenanzünder. |
| 57 | 10 | Motorlüfter und Heizung
unter dem Fahrersitz. |
| 58 | 10 | Blinker |
| 59 | – | Nicht verwendet |
| 60 | – | Nicht verwendet |
| 61 | – | Nicht verwendet |
| 62 | – | Nicht verwendet |
| 63 | 10 | Programmierbarer Schalter
Zusatzheizung. |
| 64 | – | Nicht verwendet |
| 65 | 30 | Hecklüfter |
Sicherungen im Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 | 40 | ABS/ESP Pumpenversorgung |
| 2 | 50 | Dieselheizungseinheit |
| 3 | 30 | Zündschlüssel |
| 4 | 20 | Programmierbarer Zusatzbrenner |
| 5 | 20 | Programmierbares Relais
für Zusatzheizung. |
| 6 | 40/60 | Lüftergruppe (hohe Geschwindigkeit) |
| 7 | 40/60 | Lüftergruppe (niedrige Geschwindigkeit) |
| 8 | 40 | Klimaanlage |
| 9 | 20 | Scheibenwaschpumpe vorne |
| 10 | 15 | Hupe |
| 11 | 15 | Einheit und Relais
der Dieselheizung. |
| 14 | 7,5 | Fernlicht rechts |
| 15 | 7,5 | Fernlicht links |
| 16 | 7,5 | Motorsteuergerät |
| 17 | 10 | Motorsteuergerät |
| 18 | 7,5 | Motorsteuergerät |
| 19 | 7,5 | Klimakompressor |
| 20 | 30 | Scheinwerferwaschpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 22 | 20 | Motorsteuergerät |
| 23 | 30 | Versorgung der Ventile
elektromagnetische ABS/ESP. |
| 24 | – | Nicht verwendet |
| 30 | 15 | Nebelscheinwerfer vorne |
Peugeot Boxer (2011-2012) – Sicherungsschema
Baujahr: 2011, 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Boxer (2011-2012) ist die Sicherung 15 im Sicherungskasten im Motorraum.
Sicherungen auf dem Armaturenbrett auf der Beifahrerseite
| Nummer | Amp [A] | Beschreibung |
| 12 | 7,5 | Abblendlicht rechts |
| 13 | 7,5 | Abblendlicht links;
Höhenverstellung des Scheinwerfers. |
| 31 | 5 | Relaisversorgung |
| 32 | 7,5 | Innenbeleuchtung |
| 33 | 20 | Batteriesensor |
| 34 | 20 | Innenbeleuchtung des Kleinbusses;
Gefahrenwarnung |
| 36 | 10 | Audiosystem;
Diagnosestecker; Alarmsirene; Programmierbare Steuerung der Zusatzheizung; Klimaanlagensteuerung; Tachograph; Batterie. |
| 37 | 7,5 | Bremslichtschalter;
Drittes Bremslicht; Instrumententafel. |
| 38 | 20 | Zentralverriegelung |
| 42 | 5 | ABS-Steuerung und -Sensor;
ESP-Sensor; Bremslichtschalter. |
| 47 | 20 | Fenstermotor Fahrerseite |
| 48 | 20 | Fensterhebermotor Beifahrer |
| 49 | 5 | Audiosystem;
Bedienelemente auf dem Armaturenbrett. |
| 50 | 7,5 | Airbag-Gruppe
und Gurtstraffer |
| 51 | 5 | Tachograph;
Tempomat; Klimaanlagensteuerung; Rückfahrbeleuchtung; Wassersensor im Diesel. |
| 53 | 7,5 | Instrumententafel |
| 89 | – | Nicht verwendet |
| 90 | 7,5 | Fernlicht links |
| 91 | 7,5 | Fernlicht rechts |
| 92 | 7,5 | Nebelscheinwerfer links |
| 93 | 7,5 | Nebelscheinwerfer rechts |
Sicherung an der Fahrertürsäule
| Nummer | Amp [A] | Beschreibung |
| 54 | – | Nicht verwendet |
| 55 | 15 | Sitzheizung |
| 56 | 15 | Steckdose hinten 12 V. |
| 57 | 10 | Programmierbare Zusatzheizung |
| 58 | 15 | Entfeuchtung:
linke Heckscheibe. |
| 59 | 15 | Entfeuchtung:
rechte Heckscheibe. |
| 60 | – | Nicht verwendet |
| 61 | – | Nicht verwendet |
| 62 | – | Nicht verwendet |
| 63 | 10 | Programmierbarer Schalter
der Zusatzheizung. |
| 64 | – | Nicht verwendet |
| 65 | 30 | Programmierbarer Heizlüfter. |
Sicherungen im Motorraum
| Nummer | Amp [A] | Beschreibung |
| 1 | 40 | ABS-Pumpenversorgung |
| 2 | 50 | Heizungseinheit
Diesel. |
| 3 | 30 | Zündung |
| 4 | 30 | Scheinwerferwaschpumpe |
| 8 | 40 | Kabinenlüftergruppe |
| 9 | 15 | Steckdose hinten 12 V. |
| 10 | 15 | Hupe |
| 11 | 15 | Einheit und Relais
der Dieselheizung. |
| 14 | 15 | Steckdose vorne 12 V. |
| 15 | 10 | Zigarettenanzünder |
| 20 | 30 | Waschpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 22 | 20 | Motorsteuergerät |
| 24 | 15 | Zusatzpanel für Krankenwagen;
Spiegel. |
| 30 | 15 | Entfeuchtung |
Peugeot Boxer (2013-2014) – Sicherungskasten-Diagramm
Baujahr: 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Boxer (2013-2014) ist die Sicherung 44 im Sicherungskasten auf dem Armaturenbrett.

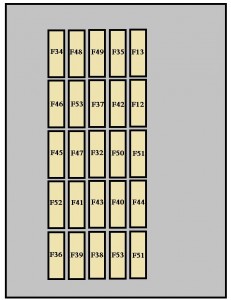

Sicherungen auf dem Armaturenbrett auf der Beifahrerseite
| Nummer | Amp [A] | Beschreibung |
| 12 | 7,5 | Abblendlicht rechts |
| 13 | 7,5 | Abblendlicht links |
| 31 | 7,5 | Relaisversorgung |
| 32 | 10 | Kabinenbeleuchtung |
| 33 | 15 | Steckdose hinten 12 V. |
| 34 | – | Nicht verwendet |
| 35 | 7,5 | Rückfahrlichter;
Wassersensor im Diesel. |
| 36 | 15 | Zentralverriegelung;
Batterie. |
| 37 | 7,5 | Bremslichtschalter;
Drittes Bremslicht; Instrumententafel. |
| 38 | 20 | Zentralverriegelung |
| 39 | 10 | Audiosystem;
Diagnosesteckdose; Alarmsirene; Programmierbare Steuerung der Zusatzheizung; Klimaanlagensteuerung; Tachograph; Batterie. |
| 40 | 15 | Heizung:
Heckscheibe (links); Spiegel auf der Fahrerseite; |
| 41 | 15 | Heizung:
Heckscheibe (rechts), Spiegel auf der Beifahrerseite |
| 42 | 7,5 | ABS-Steuerung und -Sensor;
ASR-Sensor; ESP-Sensor; Bremslichtschalter. |
| 43 | 30 | Scheibenwischermotor vorne |
| 44 | 20 | Zigarettenanzünder;
12 V Steckdose. |
| 45 | 7,5 | Türsteuerung |
| 46 | – | Nicht verwendet |
| 47 | 20 | Fensterhebermotor Fahrer |
| 48 | 20 | Fensterhebermotor Beifahrer |
| 49 | 5 | Audiosystem;
Bedienelemente auf dem Armaturenbrett; Fensterhebersteuerung Fahrer. |
| 50 | 7,5 | Airbag- und Gurtstraffergruppe |
| 51 | 7,5 | Tachograph;
Tempomat; Klimaanlagensteuerung. |
| 52 | 7,5 | Versorgung des optionalen Relais |
| 53 | 7,5 | Instrumententafel;
Nebelschlussleuchte. |
Sicherung an der Fahrertürsäule
| Nummer | Amp [A] | Beschreibung |
| 54 | – | Nicht verwendet |
| 55 | 15 | Sitzheizung |
| 56 | 15 | 12 V Steckdose für den hinteren Passagier |
| 57 | 10 | Programmierbare Zusatzheizung |
| 58 | 10 | Seitenlichter |
| 59 | 7,5 | Luftfederung |
| 60 | – | Nicht verwendet |
| 61 | – | Nicht verwendet |
| 62 | – | Nicht verwendet |
| 63 | 10 | Programmierbarer Schalter
der Zusatzheizung. |
| 64 | – | Nicht verwendet |
| 65 | 30 | Programmierbarer Heizlüfter. |

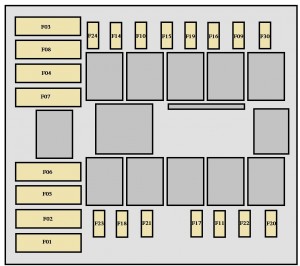

Sicherungen im Motorraum
| Nr | Amp [A] | Beschreibung |
| 1 | 40 | ABS-Pumpenversorgung |
| 2 | 50 | Heizungseinheit
mit Diesel. |
| 3 | 30 | Zündschlüssel |
| 4 | 20 | Programmierbare Zusatzheizung |
| 5 | 20 | Kabinenlüftung mit
programmierbarer Heizung. |
| 6 | 40/60 | Maximale Geschwindigkeit
des Kabinenlüfters. |
| 7 | 40/50 | Minimale Geschwindigkeit
des Kabinenlüfters. |
| 8 | 40 | Kabinenlüftergruppe |
| 9 | 20 | Scheibenwaschpumpe |
| 10 | 15 | Hupe |
| 14 | 7,5 | Rechtes Fernlicht |
| 15 | 7,5 | Linkes Fernlicht |
| 20 | 30 | Scheinwerferwaschpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 23 | 30 | ABS-Magnetventile |
| 30 | 15 | Nebelscheinwerfer vorne |
Peugeot Boxer (2015-2016) – Sicherungsplan
Baujahr: 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Boxer (2015-2016) ist die Sicherung 15 im Sicherungskasten im Motorraum.
Sicherungen im Armaturenbrett auf der Beifahrerseite
| Nr | Amp [A] | Beschreibung |
| 12 | 7,5 | Abblendlicht Scheinwerfer rechts |
| 13 | 7,5 | Abblendlicht Scheinwerfer links |
| 31 | 5 | Relais Motorraum-Steuergerät;
Relais Steuergerät im Armaturenbrett (Zündung +). |
| 32 | 7,5 | Kabinenbeleuchtung (Batterie +) |
| 33 | 7,5 | Batteriezustandssensor in der Version
Stop & Start (Batterie+). |
| 34 | 7,5 | Innenbeleuchtung Minibus;
Warnblinkanlage. |
| 36 | 10 | Audiosystem;
Klimaanlagensteuerung; Alarm; Tachograph; Batterietrennungs-Steuergerät; Zusätzlicher Heizungsprogrammierer (Batterie+). |
| 37 | 7,5 | Bremslichtschalter;
Dritte Bremsleuchte; Armaturenbrett (Zündung+). |
| 38 | 20 | Zentralverriegelung Türen (Batterie +) |
| 42 | 5 | ABS-Steuerung und -Sensor;
ASR-Sensor; DSC-Sensor; Bremslichtschalter. |
| 43 | 20 | Scheibenwischermotor vorne
(Zündung +). |
| 47 | 20 | Fensterhebermotor Fahrerseite |
| 48 | 20 | Fensterhebermotor Beifahrerseite |
| 49 | 5 | Steuergerät für Parksensoren;
Audiosystem; Lenkradbedienung; Zentrale und seitliche Schalterpaneele; Zusatzschalterpaneel; Batterietrennungs-Steuergerät (Zündung +). |
| 50 | 7,5 | Airbag-Steuergerät
und Gurtstraffer |
| 51 | 5 | Tachograph;
Servolenkungssteuerung; Klimaanlage; Rückfahrbeleuchtung; Wassersensor im Diesel; Luftstromsensor (Zündung +). |
| 53 | 7,5 | Armaturenbrett (Batterie +) |
| 89 | – | Nicht verwendet |
| 90 | 7,5 | Fernlicht links |
| 91 | 7,5 | Fernlicht rechts |
| 92 | 7,5 | Abblendlicht vorne links |
| 93 | 7,5 | Abblendlicht vorne rechts |
Sicherung Fahrertürsäule
| Nummer | Amp [A] | Beschreibung |
| 54 | – | Nicht verwendet |
| 55 | 15 | Sitzheizung |
| 56 | 15 | 12 V Steckdose für den Fondpassagier |
| 57 | 10 | Zusatzheizung unter dem Sitz |
| 58 | 15 | Beheizbare Heckscheibe, linke Seite |
| 59 | 15 | Beheizbare Heckscheibe, rechte Seite |
| 60 | – | Nicht verwendet |
| 61 | – | Nicht verwendet |
| 62 | – | Nicht verwendet |
| 63 | 10 | Zusätzliche Steuerung für den Fondpassagier |
| 64 | – | Nicht verwendet |
| 65 | 30 | Heizungsgebläse
Fondpassagier. |
Sicherungen im Motorraum
| Nummer | Amp [A] | Beschreibung |
| 1 | 40 | Stromversorgung ABS-Pumpe |
| 2 | 50 | Dieselheizungseinheit |
| 3 | 30 | Startschlüssel;
Anlassermotor. |
| 4 | 40 | Kraftstoffheizung |
| 5 | 20/50 | Kabinenlüftung mit zusätzlicher Heizung
programmierbar (Batterie+). |
| 6 | 40/60 | Maximale Geschwindigkeit des Kabinenlüfters (Batterie+) |
| 7 | 40/50/60 | Minimale Geschwindigkeit des Kabinenlüfters (Batterie+) |
| 8 | 40 | Kabinenlüftergruppe (Zündung+) |
| 9 | 15 | Steckdose hinten 12 V (Batterie+) |
| 10 | 15 | Hupe |
| 11 | – | Nicht verwendet |
| 14 | 15 | Steckdose vorne 12 V (Batterie+) |
| 15 | 15 | Zigarettenanzünder (Batterie+) |
| 16 | – | Nicht verwendet |
| 17 | – | Nicht verwendet |
| 18 | 7,5 | Motorsteuergerät (Batterie+) |
| 19 | 7,5 | Klimakompressor |
| 20 | 30 | Wasch-/Wischpumpe |
| 21 | 15 | Kraftstoffpumpenversorgung |
| 22 | – | Nicht verwendet |
| 23 | 30 | ABS-Magnetventile |
| 24 | 7,5 | SCHALTERPANEEL;
Steuerung und Einklappen der Seitenspiegel (Zündung+). |
| 30 | 15 | Beheizbare Außenspiegel |
Sicherungs- und Relaisplan – Peugeot Boxer
Gilt für Fahrzeuge der Baujahre:
2019, 2020, 2021, 2022.
Im Fahrzeug befinden sich drei Sicherungskästen: im Armaturenbrett links, an der Säule rechts und im Motorraum.
Die bereitgestellten Informationen beziehen sich nur auf Sicherungen, die vom Benutzer ausgetauscht werden können. Für andere Reparaturen wenden Sie sich bitte an einen autorisierten PEUGEOT-Service oder eine Fachwerkstatt.
Über Peugeot Boxer (1994-2022)
Der Peugeot Boxer ist ein beliebtes Nutzfahrzeug, das seit 1994 hergestellt wird. Dieses Modell ist bekannt für seine Zuverlässigkeit und Geräumigkeit, was es ideal für geschäftliche Zwecke und den persönlichen Gebrauch macht. Der Boxer bietet verschiedene Motorisierungsoptionen, darunter Dieselmotoren, die für ihre Wirtschaftlichkeit und Leistung bekannt sind. Im Laufe der Jahre wurde der Boxer mehrfach modernisiert, wodurch seine Sicherheitsmerkmale und der Komfort für Fahrer und Passagiere verbessert wurden. Seine robuste Konstruktion und der flexible Innenraum ermöglichen eine Anpassung an verschiedene Bedürfnisse, was ihn zu einem vielseitigen Partner auf Reisen macht.
Sicherungsplan Peugeot Boxer
Diese Seite zeigt den Sicherungsplan für den Peugeot Boxer, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und auch im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, Zugang zu genauen Informationen über seine Anordnung und seinen Inhalt zu haben.
