Peugeot 208 (2011-2021) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens für den Peugeot 208 2011-2021, erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 208 – Sicherungskasten-Diagramm
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 208 ist die Sicherung F16 im Sicherungskasten 1 im Handschuhfach.
Position des Sicherungskastens
Sicherungskästen im Armaturenbrett
Fahrzeuge mit Linkslenkung:
Sicherungskasten 1 befindet sich im unteren Teil des Armaturenbretts (links).
Entfernen Sie die Abdeckung, indem Sie am oberen rechten Teil und dann am linken ziehen, entfernen Sie die Abdeckung vollständig und drehen Sie sie.
Sicherungskasten 2 befindet sich hinter dem Handschuhfach.
Fahrzeuge mit Rechtslenkung:
Sicherungskasten 1 befindet sich im Handschuhfach.
Öffnen Sie die Handschuhfachabdeckung, entfernen Sie die Sicherungskastenabdeckung, indem Sie am oberen rechten Teil ziehen, entfernen Sie die Abdeckung vollständig und drehen Sie sie.
Sicherungskasten 2 befindet sich im unteren Armaturenbrett (rechts).
Entfernen Sie die Abdeckung, indem Sie am oberen rechten Teil und dann am linken ziehen, entfernen Sie die Abdeckung vollständig und drehen Sie sie.
Sicherungskasten-Diagramme
2011, 2012, 2013, 2014

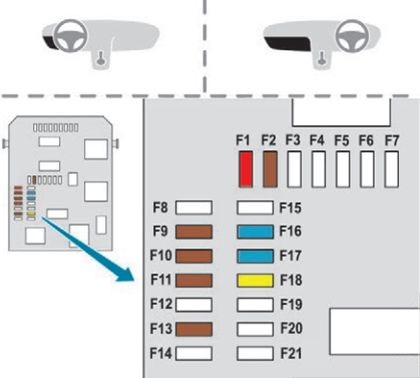

Sicherungskasten Armaturenbrett 1
Sicherungsbelegung im Sicherungskasten Armaturenbrett 1 (2011-2014)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F02 | 5 A | Spiegel;
Scheinwerfer; Diagnosestecker. |
| F09 | 5 A | Alarm. |
| F10 | 5 A | Unabhängige Telematikeinheit;
Anhängerkupplung. |
| F11 | 5 A | Elektrochromatischer Rückspiegel;
Zusatzheizung. |
| F13 | 5 A | Hi-Fi-Verstärker;
Parksensoren |
| F 16 | 15 A | Vorderer 12 V Anschluss. |
| F17 | 15 A | Audiosystem, Audiosystem (Zubehör). |
| F18 | 20 A | Touchscreen. |
| F23 | 5 A | Handschuhfachbeleuchtung;
Türbeleuchtung; Kartenleseleuchten. |
| F26 | 15 A | Hupe. |
| F27 | 15 A | Scheibenwaschpumpe. |
| F28 | 5 A | Alarm |
| F29 | 15 A | Klimakompressor. |
| F30 | 15 A | Heckscheibenwischer. |

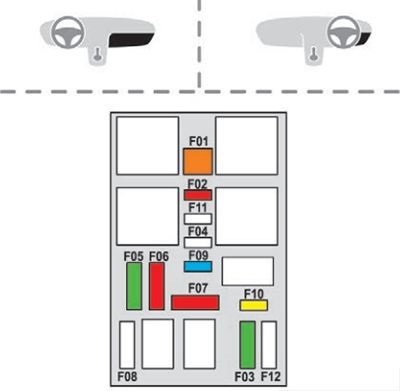

Sicherungskasten Armaturenbrett 2
Sicherungsbelegung im Sicherungskasten Armaturenbrett 2
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F01 | 40 A | Heckscheibenheizung. |
| F02 | 10 A | Beheizbare Außenspiegel. |
| F03 | 30 A | Fensterheber vorne mit One-Touch-Funktion. |
| F04 | – | Nicht verwendet. |
| F05 | 30 A | Fensterheber hinten mit One-Touch-Funktion. |
| F06 | 10 A | Anklappbare Außenspiegel. |
| F07 | 10 A | Anklappbare Außenspiegel. |
| F08 | – | Nicht verwendet. |
| F09 | 15 A | Beheizbare Vordersitze (außer RHD) |
| F10 | 20 A | Hi-Fi-Verstärker. |
| F11 | – | Nicht verwendet. |
| F12 | – | Nicht verwendet. |

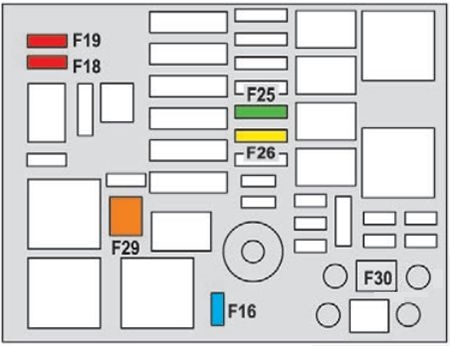

Motorraum
Sicherungsbelegung im Motorraum (2011-2014)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F 16 | 15 A | Nebelscheinwerfer vorne. |
| F18 | 10 A | Rechter Fernscheinwerfer. |
| F19 | 10 A | Linker Fernscheinwerfer. |
| F25 | 30 A | Relais für Scheinwerferwischer (Zubehör). |
| F29 | 40 A | Motor des vorderen Scheibenwischers. |
| F30 | 80 A | Heizungsanschlüsse (Diesel). |
2015
Sicherungskasten Armaturenbrett 1
Sicherungsbelegung im Sicherungskasten Armaturenbrett 1 (2015)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F2 | 5 A | Spiegel;
Scheinwerfer; Diagnosestecker. |
| F9 | 5 A | Alarm. |
| F10 | 5 A | Unabhängige Telematikeinheit;
Anhängerkupplung. |
| F11 | 5 A | Elektrochromatischer Rückspiegel;
Zusatzheizung. |
| F13 | 5 A | Hi-Fi-Verstärker;
Parksensoren |
| F 16 | 15 A | Vordere 12 V Steckdose. |
| F17 | 15 A | Audiosystem (Zubehör). |
| F18 | 20 A | Touchscreen. |
| F23 | 5 A | Kosmetikspiegel;
Kartenleseleuchte. |
| F26 | 15 A | Hupe. |
| F27 | 15 A | Scheibenwaschpumpe. |
| F28 | 5 A | Antivirus. |
| F29 | 15 A | Klimakompressor. |
| F30 | 15 A | Heckscheibenwischer. |
Sicherungskasten Armaturenbrett 2
Sicherungsbelegung im Sicherungskasten Armaturenbrett 2
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F01 | 40 A | Heckscheibenheizung. |
| F02 | 10 A | Beheizbare Außenspiegel. |
| F03 | 30 A | Fensterheber vorne mit One-Touch-Funktion. |
| F04 | – | Nicht verwendet. |
| F05 | 30 A | Fensterheber hinten mit One-Touch-Funktion. |
| F06 | 10 A | Anklappbare Außenspiegel. |
| F07 | 10 A | Anklappbare Außenspiegel. |
| F08 | – | Nicht verwendet. |
| F09 | 15 A | Beheizbare Vordersitze (außer RHD) |
| F10 | 20 A | Hi-Fi-Verstärker. |
| F11 | – | Nicht verwendet. |
| F12 | – | Nicht verwendet. |
Motorraum
Sicherungsbelegung im Motorraum (2015)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F 16 | 15 A | Nebelscheinwerfer vorne. |
| F18 | 10 A | Rechter Fernscheinwerfer. |
| F19 | 10 A | Linker Fernscheinwerfer. |
| F25 | 30 A | Relais für Scheinwerferwischer (Zubehör). |
| F29 | 40 A | Motor des vorderen Scheibenwischers. |
2017, 2018
Sicherungskasten Armaturenbrett 1
Sicherungsbelegung im Sicherungskasten Armaturenbrett 1 (2017, 2018)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F1 (GPL) | 10 A | 2017: Start + (positiv). |
| F2 | 5 A | Außenspiegel;
Scheinwerfer; Diagnosestecker. |
| F9 | 5 A | Alarm. |
| F10 | 5 A | Unabhängige Telematikeinheit;
Anhänger-Schnittstelleneinheit. |
| F11 | 5 A | Elektrochromatischer Rückspiegel;
Zusatzheizung. |
| F13 | 5 A | Hi-Fi-Verstärker;
Parksensoren. |
| F 16 | 15 A | Vorderer 12 V Anschluss. |
| F17 | 15 A | Audiosystem;
Gebrauchtes Audiosystem. |
| F18 | 20 A | Touchscreen. |
| F23 | 5 A | Türbeleuchtung;
Kartenleseleuchte. |
| F26 | 15 A | Hupe. |
| F27 | 15 A | Scheibenwaschpumpe. |
| F28 | 5 A | Diebstahlwarnanlage. |
| F29 | 15 A | Klimakompressor. |
| F30 | 15 A | Heckscheibenwischer. |
Sicherungskasten Armaturenbrett 2
Sicherungsbelegung im Sicherungskasten Armaturenbrett 2
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F01 | 40 A | Heckscheibenheizung. |
| F02 | 10 A | Beheizbare Außenspiegel. |
| F03 | 30 A | Fensterheber vorne mit One-Touch-Funktion. |
| F04 | – | Nicht verwendet. |
| F05 | 30 A | Fensterheber hinten mit One-Touch-Funktion. |
| F06 | 10 A | Anklappbare Außenspiegel. |
| F07 | 10 A | Anklappbare Außenspiegel. |
| F08 | – | Nicht verwendet. |
| F09 | 15 A | Beheizbare Vordersitze (außer RHD) |
| F10 | 20 A | Hi-Fi-Verstärker. |
| F11 | – | Nicht verwendet. |
| F12 | – | Nicht verwendet. |
Motorraum
Sicherungsbelegung im Motorraum (2017, 2018)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F 16 | 15 A | Nebelscheinwerfer vorne. |
| F18 | 10 A | Rechter Fernscheinwerfer. |
| F19 | 10 A | Linker Fernscheinwerfer. |
| F25 | 30 A | Relais für Scheinwerferwischer (Nachrüstmarkt). |
| F26 (GPL) | 20 A | 2017: Batterie + (positiv). |
| F29 | 40 A | Motor des vorderen Scheibenwischers. |
Peugeot 208 – Sicherungskasten-Diagramm
Baujahr: 2019, 2020, 2021.
Sicherungen im Armaturenbrett
- Öffnen Sie das Handschuhfach im Armaturenbrett.
- Drücken Sie den mittleren Griff der Sicherungskastenabdeckung.
- Entfernen Sie die Abdeckung vollständig.
- Nehmen Sie die Zange aus der Halterung.

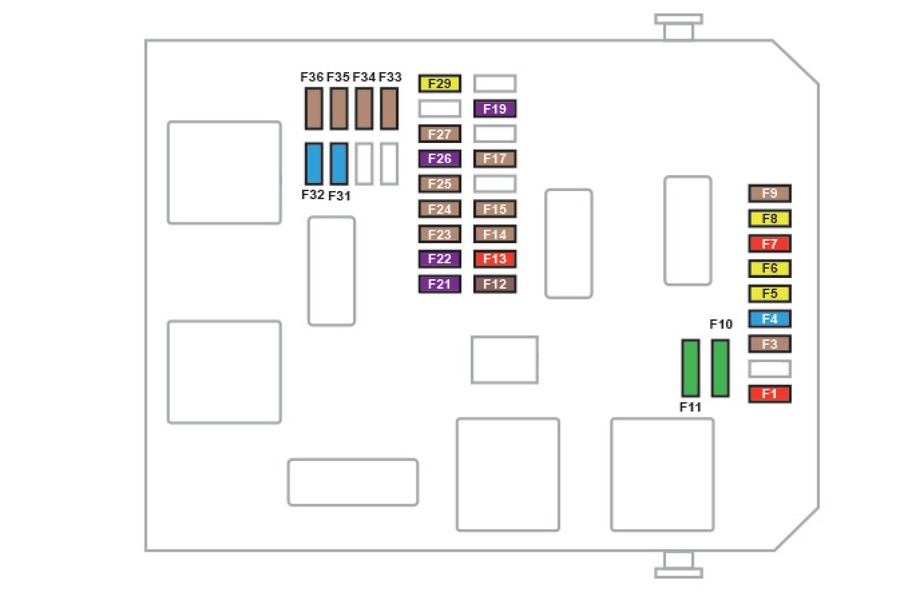

Sicherungskasten unten
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 10 A | Elektrochromer Innenspiegel |
| F3 | 5 A | Kabelloses Ladegerät für Smartphones |
| F4 | 15 A | Hupe |
| F5 | 20 A | Scheibenwaschpumpe |
| F6 | 20 A | Scheibenwaschpumpe |
| F7 | 5 A | USB-Anschlüsse hinten |
| F8 | 20 A | Heckscheibenwischer |
| F10 | 30 A | Verriegeln/Entriegeln der Schlösser |
| F11 | 30 A | Verriegeln/Entriegeln der Schlösser |
| F14 | 5 A | Anschluss für Warn- und Assistenzsysteme; Alarm. |
| F24 | 5 A | 7-Zoll-Touchscreen |
| F27 | 5 A | Alarm (Zubehör) |
| F29 | 20 A | 10-Zoll-Touchscreen |
| F31 oder F32 | 15 A | Zigarettenanzünder; 12-V-Steckdose. |

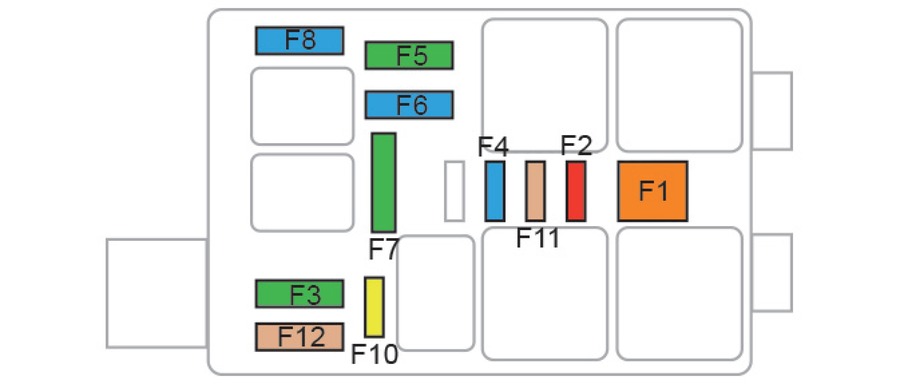

Sicherungskasten oben
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F1 | 40 A | Heckscheibenheizung |
| F2 | 10 A | Außenspiegelheizung |
| F3 | 30 A | Elektrische Fensterheber in den Vordertüren |
| F4 | 20 A | Einstellung der Außenspiegel, Spiegelanklappung |
| F5 | 30 A | Elektrische Fensterheber in den Hintertüren |
| F10 | 30 A | Sitzheizung vorne |

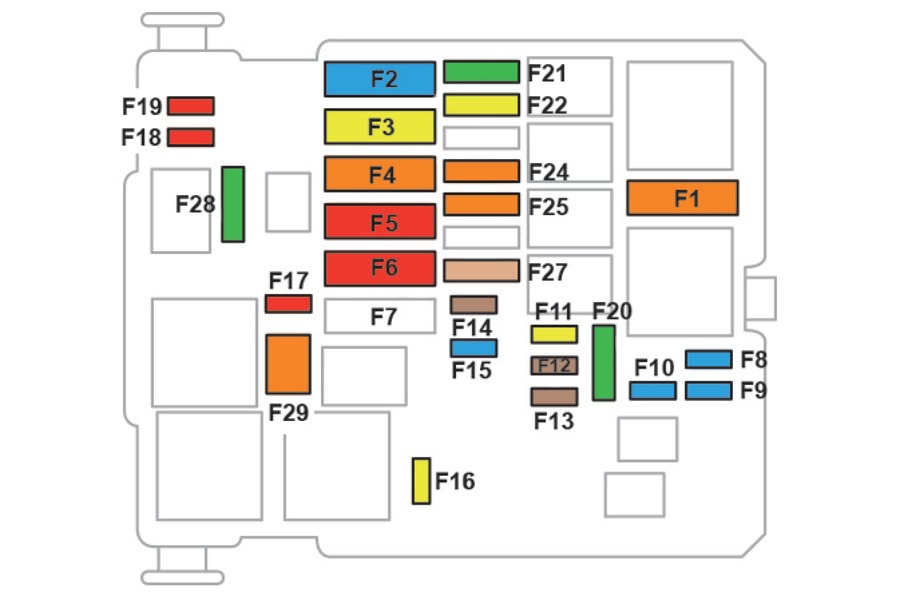

Sicherungen im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F16 | 20 A | Frontscheibenheizung |
| F18 | 10 A | Abblendlicht rechts |
| F19 | 10 A | Abblendlicht links |
| F29 | 40 A | Scheibenwischer vorne |
