Peugeot Partner VP (2002-2007) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot Partner VP (2002–2007), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot Partner VP (2002) – Sicherungsplan
Baujahr: 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Partner VP (2002) ist die Sicherung 22 im Sicherungskasten auf dem Armaturenbrett.
Sicherungskasten Konsole
| Nr. | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer (Flügeltüren);
Steckdose hinten 12 V. |
| 4 | 20 | Multifunktionsdisplay;
Armaturenbrett; Audiogeräte; Lenkradbedienung. |
| 5 | 15 | Alarmsirene |
| 6 | 10 | Diagnosesteckdose |
| 7 | 15 | Alarm |
| 9 | 30 | Sitzheizung;
Zenith-Dachventilator. |
| 10 | 40 | Heckscheiben- und Spiegelentfrostung |
| 11 | 15 | Heckscheibenwischer (Heckklappe) |
| 12 | 30 | Elektrische Fensterheber vorne;
Panoramadach. |
| 14 | 10 | Sicherungskasten Motor;
Lenkradbedienung; Regensensor. |
| 15 | 15 | Armaturenbrett;
Multifunktionsdisplay; Audiogeräte. |
| 16 | 30 | Verriegelungssteuerung
Türen, Motorhaube und Kofferraum. |
| 20 | 10 | Rechtes Bremslicht |
| 21 | 15 | Linkes Bremslicht |
| 22 | 20 | Vordere Beleuchtung;
Kartenleselicht; Zigarettenanzünder; Vordere 12-V-Steckdose; Elektrischer Spiegel. |
Sicherungskasten im Motorraum
| Nr. | Amp [A] | Beschreibung | |
| 1 | 10 | Vorheizmodul (Diesel);
Brems- und Kupplungsschalter; Rückfahrlicht. |
|
| 2 | 15 | Kraftstoffpumpe | |
| 3 | 10 | ABS-Steuergerät | |
| 4 | 10 | Motorsteuergerät | |
| 5 | – | Nicht verwendet | |
| 6 | 15 | Nebelscheinwerfer vorne | |
| 7 | 20 | Scheinwerferwaschpumpe | |
| 8 | 20 | Relais der Lüftergruppe;
Motorsteuergerät. |
|
| 9 | 15 | Linkes Abblendlicht | |
| 10 | 15 | Rechtes Abblendlicht | |
| 11 | 10 | Linkes Fernlicht | |
| 12 | 10 | Rechtes Fernlicht | |
| 13 | 15 | Hupe | |
| 14 | 10 | Scheibenwaschpumpen vorne und
hinten |
|
| 15 | 30 | Lambdasonde;
Luftmassenmesser. |
|
| 16 | 30 | Luftpumpenrelais | |
| 17 | 30 | Frontscheibenwischer | |
| 18 | 40 | Klimaanlagenlüfter |
Peugeot Partner VP (2003-2007) – Sicherungsplan
Baujahr: 2003, 2004, 2005, 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot Partner VP (2003-2007) ist die Sicherung 22 im Sicherungskasten auf dem Armaturenbrett.

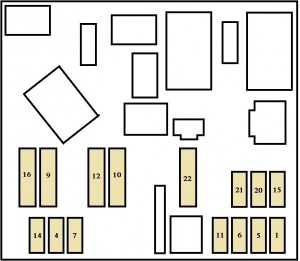

Sicherungskasten Konsole
| Nr. | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer (Flügeltüren);
Steckdose hinten 12 V. |
| 4 | 20 | Multifunktionsdisplay;
Armaturenbrett; Audiosystem; Lenkradbedienung. |
| 5 | 15 | Alarmsirene |
| 6 | 10 | Diagnosesteckdose |
| 7 | 15 | Alarm |
| 9 | 30 | Sitzheizung;
Zenith-Dachventilator. |
| 10 | 40 | Heckscheiben- und Spiegelentfrostung |
| 11 | 15 | Heckscheibenwischer (Heckklappe) |
| 12 | 30 | Elektrische Fensterheber vorne;
Schiebedach. |
| 14 | 10 | Sicherungskasten Motor;
Lenkradbedienung; Regensensor. |
| 15 | 15 | Armaturenbrett;
Multifunktionsdisplay; Audiosystem. |
| 16 | 30 | Verriegelungssteuerung
Türen, Motorhaube und Kofferraum. |
| 20 | 10 | Rechtes Bremslicht |
| 21 | 15 | Linkes Bremslicht |
| 22 | 20 | Vordere Beleuchtung;
Kartenleselicht; Zigarettenanzünder; Vordere 12-V-Steckdose; Elektrischer Spiegel. |

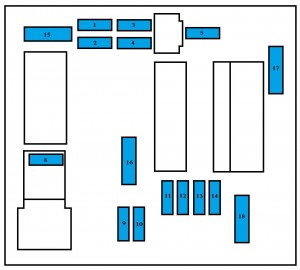

Sicherungskasten im Motorraum
| Nr | Amp [A] | Beschreibung |
| 1 | 10 | Vorheizmodul (Diesel);
Brems- und Kupplungsschalter; Rückfahrleuchte. |
| 2 | 15 | Kraftstoffpumpe |
| 3 | 10 | ABS-Steuergerät oder
ESP-Steuergerät. |
| 4 | 10 | Motorsteuergerät |
| 5 | – | Nicht verwendet |
| 6 | 15 | Nebelscheinwerfer vorne |
| 7 | 20 | Scheinwerferwaschpumpe |
| 8 | 20 | Relais der Lüftergruppe;
Motorsteuergerät |
| 9 | 15 | Linkes Abblendlicht |
| 10 | 15 | Rechtes Abblendlicht |
| 11 | 10 | Linkes Fernlicht |
| 12 | 10 | Rechtes Fernlicht |
| 13 | 15 | Hupe |
| 14 | 10 | Scheibenwaschpumpen vorne und
hinten |
| 15 | 30 | Lambdasonde;
Luftmassenmesser. |
| 16 | 30 | Luftpumpenrelais |
| 17 | 30 | Frontscheibenwischer |
| 18 | 40 | Klimaanlagenlüfter |
Über Peugeot Partner VP (2002-2007)
Der Peugeot Partner VP, hergestellt zwischen 2002 und 2007, ist ein beliebtes Mehrzweckfahrzeug, das sich durch Praktikabilität und Zuverlässigkeit auszeichnet. Dieses Modell ist besonders bei Familien und Kleinunternehmern beliebt, dank seines geräumigen Innenraums und der flexiblen Sitzanordnung. Der Peugeot Partner VP bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die ein ausgewogenes Verhältnis zwischen Leistung und Kraftstoffverbrauch bieten. Das Fahrzeug ist bekannt für seine robuste Bauweise und die Fähigkeit, verschiedene Geländearten zu bewältigen, was es ideal für städtische und ländliche Umgebungen macht.
Sicherungsplan Peugeot Partner VP
Diese Seite zeigt den Sicherungsplan für den Peugeot Partner VP, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs entscheidend ist. Typische Positionen der Sicherungskästen in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein wesentlicher Bestandteil des Fahrzeugs, der Schutz vor elektrischen Kurzschlüssen und Überlastung bietet.
