Peugeot 407 (2004-2011) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Peugeot 407 (2004–2011), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Peugeot 407 (2004) – Sicherungsschema
Baujahr: 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 407 (2004) ist die Sicherung 10 im Sicherungskasten auf dem Armaturenbrett.

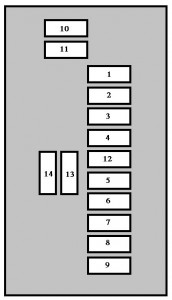

Sicherungen Motorraum
| Nr. | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuergerät |
| 2 | 10 | Hupe |
| 3 | 10 | Vordere Scheibenwischerbürste |
| 4 | 20 | Scheinwerferwaschanlage |
| 5 | 15 | Kraftstoffpumpe |
| 6 | 10 | Steuerung Automatikgetriebe |
| 7 | 10 | Steuerung Servolenkung;
Sensor Kühlmittelstand Motor. |
| 8 | 15 | Anlassermotor-Spule |
| 9 | 10 | Elektronische Versorgung Xenonlampen;
Höhenverstellung Halogenscheinwerfer. |
| 10 * | 30 | Aktuatoren Motorsteuerung
(Zündspule, Elektromagnetventile, Sauerstoffsensoren)/ |
| 11 * | 40 | Klimaanlagenlüfter |
| 12 * | 30 | Scheibenwischer |
| 13 * | 40 | Integrierte System-Schnittstellenversorgung
(positive Zündung). |
| 14 * | 30 | Luftpumpe |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Installationen. |
||

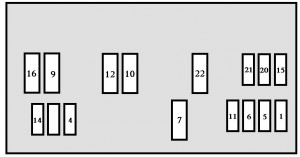

Sicherungen Konsole
| Nr. | Amp [A] | Beschreibung |
| 1 | 15 | Sicherungskasten Kofferraumkabel;
Diagnosesteckdose; Lenkblockierung bei niedrigem Strom; Elektrische Lenkblockierung; Zugangssteuergerät. |
| 4 | 20 | Lenkradbedienung,
Audiosystem; Audio/Telefon; Alarm (Standard); Navigationstelematik; Zugangssteuergerät; Multifunktionsdisplay; Automatikgetriebe; Elektrische Sitzmemory. |
| 5 | 15 | Alarmsirene;
Einheit zur Erkennung von niedrigem Reifendruck. |
| 6 | 10 | STOP-Schalter;
Elektronik Automatikgetriebe; Kupplungsschalter; Elektrochromatischer Spiegel; Zusatzspiegel; Handschuhfach; Kartenleselampen; Diagnosesteckdose; Lenkwinkelsensor; Zweifunktions-ESP-Sensor; Elektrische Lenkblockierung; Zugangssteuergerät. |
| 7 | 15 | Alarm (Zubehör) |
| 9 | 30 | Elektrisch betätigte Heckscheiben, aktiviert
per Taste. |
| 10 | 20 | Zubehörsteckdose vorne 12 V;
Zigarettenanzünder. |
| 11 | 15 | Elektrische Kindersicherung, Heckklappenverriegelung |
| 12 | 30 | Elektrisch betätigte Frontscheiben;
Schiebedach. |
| 14 | 10 | Sicherungskasten Motorkabel;
Sicherungskasten Kofferraumkabel; Sicherungskasten Anhängerkabel (Zubehör); Scheibenwischerrelais. |
| 15 | 15 | Armaturenbrett;
Klimaanlagenbedienfeld; Regen- und Lichtsensoren; Elektrische Sitze; Airbag-Kontrolle. |
| 16 | 30 | Zentralverriegelung/Superverriegelung |
| 20 | 10 | Nicht verwendet |
| 21 | 15 | Nicht verwendet |
| 22 | 20 | Nicht verwendet |
| S2 | – | Bypass PARC |
| Nummer | Amp [A] | Beschreibung |
| G36 | 30 | Hi-Fi Audiosystem |
| G37 | 15 | Stromversorgung Automatikgetriebe mit 6 Gängen. |
| G38 | 30 | Beheizte Sitze rechts und links |
| G39 | 30 | Elektrischer Sitz rechts |
| G40 | 30 | Elektrischer Sitz links |

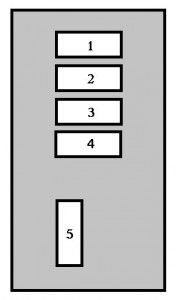

Sicherungen zum Starten
| Nr. | Amp [A] | Beschreibung |
| 1 | 15 | Nicht verwendet |
| 2 | 15 | Blockierung der Kraftstofftankdrehung |
| 3 | 15 | Zubehörsteckdose hinten 12 V. |
| 4 | 15 | Partikelfilter |
| 5 | 40 | Heckscheibe beheizbar |
Peugeot 407 (2005) – Sicherungskasten-Schema
Baujahr: 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 407 (2005) ist die Sicherung 10 im Sicherungskasten auf dem Armaturenbrett.
Sicherungen Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | Motorsteuergerät |
| 2 | 10 | Hupe |
| 3 | 10 | Scheibenwischer
vorne und hinten |
| 4 | 20 | Scheinwerfer-Spritzanlage |
| 5 | 15 | Kraftstoffpumpe |
| 6 | 10 | Steuerung Automatikgetriebe |
| 7 | 10 | Steuerung Servolenkung;
Füllstandssensor Motorkühlung. |
| 8 | 15 | Anlassermotor-Spule |
| 9 | 10 | Elektronische Versorgung
Xenonlampen; Höhenverstellung Halogenscheinwerfer. |
| 10 * | 30 | Aktuatoren zur Steuerung der Motorfunktion
(Zündspule, Elektroventile, Sauerstoffsensoren). |
| 11 * | 40 | Klimaanlagenlüfter oder nicht verwendet |
| 12 * | 30 | Scheibenwischer |
| 13 * | 40 | Integrierte System-Schnittstellenversorgung
(positive Zündung). |
| 14 * | 30 | Luftpumpe |
| * Maxi-Sicherungen bieten zusätzlichen
Schutz für elektrische Systeme. |
||
Sicherungen Konsole
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Sicherungsschema Kofferraum;
Diagnosesteckdose; Lenkblockierung bei niedrigem Strom. |
| 4 | 20 | Lenkradbedienung;
Audiosystem; Alarm; Navigation-Telematik; Multifunktionsdisplay; Automatikgetriebe; Elektrische Sitzmemory. |
| 5 | 15 | Alarmsirene;
Einheit zur Erkennung von niedrigem Reifendruck. |
| 6 | 10 | STOP-Schalter;
Elektronik Automatikgetriebe; Kupplungsschalter; Elektrochromatischer Spiegel; Zusatzspiegel; Kartenleselampen; Diagnosesteckdose; Lenkwinkelsensor; Bifunktionaler ESP-Sensor; Panoramadachrollo (407 SW). |
| 7 | 15 | Alarm (Zubehör) |
| 9 | 30 | Elektrische Heckscheiben, per Taste bedienbar. |
| 10 | 20 | Zubehörsteckdose 12 V vorne;
Zigarettenanzünder; Schalter für den Fahrgastraum. |
| 11 | 15 | Elektrische Kindersicherung;
Blockierung der hinteren Türen. |
| 12 | 30 | Elektrische Frontscheiben;
Schiebedach. |
| 14 | 10 | Sicherungsschema Motorraum;
Sicherungsschema Kofferraum; Sicherungsschema Anhänger (Zubehör); Scheibenwischerrelais. |
| 15 | 15 | Instrumententafel;
Klimaanlagenbedienfeld; Regen- und Lichtsensoren; Elektrische Sitze; Airbag-Kontrolle. |
| 16 | 30 | Zentralverriegelung/Superverriegelung |
| 20 | 10 | Nicht verwendet |
| 21 | 15 | Nicht verwendet |
| 22 | 20 | Nicht verwendet |
| S1 | – | Umgehung PARC |
Peugeot 407 – Sicherungen
| Nr | Ampere [A] | Beschreibung |
| G36 | 30 | Hi-Fi Audiosystem |
| G37 | 15 | Stromversorgung Automatikgetriebe mit 6 Gängen. |
| G38 | 30 | Beheizte Sitze rechts und links |
| G39 | 30 | Elektrischer Sitz rechts |
| G40 | 30 | Elektrischer Sitz links |
Sicherungen zum Starten
| Nr | Ampere [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | 15 | Blockierung der Kraftstoffauslasszirkulation |
| 3 | 15 | Zubehörsteckdose 12 V hinten. |
| 4 | 15 | Partikelfilter |
| 5 | 40 | Beheizbare Heckscheibe |
Peugeot 407 (2006) – Sicherungskasten-Schema
Baujahr: 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 407 (2006) ist die Sicherung 10 im Sicherungskasten in der Kabine.

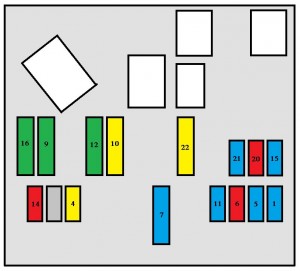

Sicherungen Konsole
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Diagnosesteckdose;
Lenkblockierung bei niedrigem Strom. |
| 4 | 20 | Sicherungskasten Kofferraum;
Sicherungskasten Anhänger; Lenkradbedienung; Audiosystem; Alarm; Navigation-Telematik; Multifunktionsdisplay; Automatikgetriebe |
| 5 | 15 | Alarmsirene;
Einheit zur Erkennung von niedrigem Reifendruck. |
| 6 | 10 | Elektronik Automatikgetriebe;
Kupplungsschalter; Elektrochromatischer Spiegel; Zusatzspiegel; Kartenbeleuchtung. Diagnosestecker; Lenkwinkelsensor; ESP-Sensor bifunktional; Panoramadach (407SW); Schiebedach (Limousine); Vordere und hintere Positionsleuchten. |
| 7 | 15 | Nicht verwendet |
| 9 | 30 | Elektrische Heckscheiben, bedienbar
mit einem Knopf |
| 10 | 20 | Zubehörsteckdose vorne 12 V
(max. 100 W); Zigarettenanzünder; Innenraumbeleuchtung; Telematik. |
| 11 | 15 | Elektrische Kindersicherung;
Blockierung der hinteren Türen. |
| 12 | 30 | Elektrische Frontscheiben |
| 14 | 10 | Sicherungskasten Motorraum;
Sicherungskasten Kofferraum; Sicherungskasten Anhänger (Zusatzausstattung); Scheibenwischerrelais; Fahrersitz-Speichermodul. |
| 15 | 15 | Instrumententafel;
Klimaanlagenbedienfeld; Regen- und Lichtsensoren; Elektrische Sitze; Airbag-Kontrolle; Freisprecheinrichtung. |
| 16 | 30 | Zentralverriegelung/Superverriegelung |
| 20 | 10 | Nicht verwendet |
| 21 | 15 | Nicht verwendet |
| 22 | 20 | Nicht verwendet |
| S1 | – | Umgehung PARC |
| Nr | Ampere [A] | Beschreibung |
| G36 | 30 | Elektrischer Sitz rechts;
Hi-Fi Audiosystem. |
| G37 | 15 | Stromversorgung Automatikgetriebe mit 6 Gängen. |
| G38 | 30 | Beheizte Sitze rechts und links |
| G39 | 30 | Elektrische Sitzmemory-Einheit |
| G40 | 30 | Elektrischer Sitz links |
Sicherungen Motorraum
| Nr. | Ampere [A] | Beschreibung |
| 1 | 20 | Motorsteuergerät |
| 2 | 15 | Hupe |
| 3 | 10 | Scheibenwischer
vorne und hinten. |
| 4 | 20 | Scheinwerfer-Spritzdüse |
| 5 | 15 | Kraftstoffpumpe |
| 6 | 10 | Regler Automatikgetriebe |
| 7 | 10 | Steuergerät
Servolenkung |
| 8 | 20 | Zündmotorspule |
| 9 | 10 | Elektrische Versorgung Xenonlampen;
STOP-Schalter; Höhenverstellung Halogenscheinwerfer. |
| 10 | 30 | Aktuatoren Motorsteuerung
(Zündspule, Elektroventile, Sauerstoffsensoren). |
| 11 | 40 | Klimaanlagenlüfter |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Integrierte System-Schnittstellenversorgung (positive Zündung). |
| 14 | 30 | Luftpumpe |

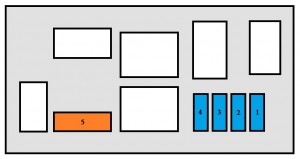

Sicherungen Starten
| Nr | Ampere [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | 15 | Blockierung des Tankdeckels |
| 3 | 15 | Zubehörsteckdose hinten 12V |
| 4 | 15 | Partikelfiltration |
| 5 | 40 | Beheizbare Heckscheibe |
Peugeot 407 (2007-2011) – Sicherungskastenplan
Baujahr: 2007, 2008, 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 407 (2007-2011) ist die Sicherung 9 im Sicherungskasten auf dem Armaturenbrett.

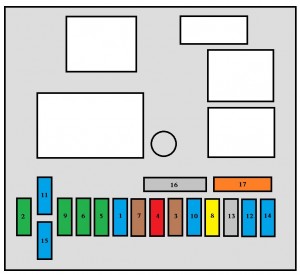

Konsolensicherungen
| Nr | Amp [A] | Beschreibung |
| 1 | 15 | Heckscheibenwischer |
| 2 | 30 | Zentralverriegelung |
| 3 | 5 | Airbag |
| 4 | 10 | Multifunktionssensor ESP;
Diagnosestecker; Schiebedach (Limousine); Lenkwinkelsensor. |
| 5 | 30 | Elektrische Fensterheber vorne;
Schiebedach (Limousine); Panorama-Rollo (407 SW). |
| 6 | 30 | Elektrische Fensterheber hinten, bedient
mit einem einzigen Knopf. |
| 7 | 5 | Beleuchtung des Handschuhfachs;
Blinker; Beleuchtung der vorderen und hinteren Decke; Leseleuchten; Zusatzspiegel. |
| 8 | 20 | CD-Wechsler;
Multifunktionsdisplay; Audiosystem; Lenkradsteuerung; Anhänger-Sicherungsplan; Alarmsteuergerät; Navigation-Telematik. |
| 9 | 30 | Zigarettenanzünder;
Telematik; 12 V Zubehörsteckdose hinten (max. 100 W). |
| 10 | 15 | Einheit zur Erkennung
von niedrigem Reifendruck. |
| 11 | 15 | Diagnosestecker;
Zündschalter. |
| 12 | 30 | Freisprecheinrichtung;
Anhängerkupplung; Anhänger-Sicherungsplan; Akustische Einparkhilfe; Elektrischer Beifahrersitz; Regen- und Lichtsensor; Alarm. |
| 13 | 5 | Sicherungsplan Motorraum;
Relaisprüfung Scheibenwischer. |
| 14 | 15 | Fahrersitz-Speichermodul oder
elektrischer Fahrersitz; Armaturenbrett; Klimaanlagen-Bedienfeld; Airbag-Steuerung. |
| 15 | 15 | Elektrische Kindersicherung;
Hintertürverriegelung. |
| 17 | 40 | Beheizbare Heckscheibe |
| S1 | – | PARC-Umgehung |
| Nr | Amp [A] | Beschreibung |
| G29 | 5 | Telematik |
| G30 | 30 | Elektrischer Fahrersitz
ohne Speichermodul. |
| G31 | 30 | Elektrischer Beifahrersitz
ohne Speichermodul. |
| G32 | 15 | Zubehörsteckdose hinten 12 V
(max. 100 W) |
| G33 | – | Nicht verwendet |
| G34 | – | Nicht verwendet |
| G35 | – | Nicht verwendet |
| G36 | 30 | Fahrersitz-Speichermodul |
| G37 | 15 | Stromversorgung des Automatikgetriebes
mit 6 Gängen |
| G38 | 30 | Beheizbare Sitze rechts und links |
| G39 | – | Anhänger-Sicherungsplan
(Zubehör). |
| G40 | 30 | Hi-Fi-Audiosystem |

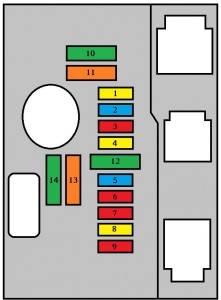

Motorraum-Sicherungen
| Nummer | Amp [A] | Beschreibung |
| 1 | 20 | Motorsteuergerät |
| 2 | 15 | Hupe |
| 3 | 10 | Scheibenwischer vorne und hinten
mit Sprühfunktion. |
| 4 | 20 | Scheinwerfer-Sprühfunktion |
| 5 | 15 | Aktuatoren für den Motorbetrieb
(Kraftstoffpumpe, Elektroventile zur Tankentleerung). |
| 6 | 10 | Steuerung des Automatikgetriebes |
| 7 | 10 | Schalt- und Schutzeinheit;
Sensor für angesaugte Luftmenge; Kupplungsschalter; Schalter des Automatikgetriebes mit 6 Gängen; STOP-Schalter; Elektrochromatischer Spiegel; Steuerung der Verdunkelungsrollos des Panoramadachs (407 SW). |
| 8 | 20 | Anlassermotor-Spule |
| 9 | 10 | Stromversorgung der Elektronik von Xenonlampen;
STOP-Schalter; Elektropumpe für Lenkunterstützung; Steuerung des Automatikgetriebes mit 4 Gängen; Relais für Automatikgetriebe-Verriegelung. |
| 10 | 30 | Aktuatoren für den Motorbetrieb
(Zündspule, Elektroventile, Sauerstoffsensoren). |
| 11 | 40 | Klimaanlagenlüfter oder unbenutzt |
| 12 | 30 | Scheibenwischer |
| 13 | 40 | Stromversorgung der Schnittstelle
integrierter Systeme (positive Zündung). |
| 14 | 30 | Luftpumpe |
Über Peugeot 407 (2004-2011)
Der Peugeot 407, produziert von 2004 bis 2011, ist ein Mittelklassewagen, der sich durch sein elegantes Design und seinen komfortablen Innenraum auszeichnet. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Limousine, Kombi und Coupé. Der Peugeot 407 bot eine breite Palette von Motoroptionen, von Benzin- bis Dieselmotoren, mit Hubräumen von 1,8 bis 3,0 Litern. Dank fortschrittlicher Technologien und Sicherheitsmerkmalen wie ABS und ESP war dieses Modell bei Fahrern beliebt, die ein zuverlässiges und komfortables Fahrzeug für lange Fahrten suchten.
Sicherungsplan Peugeot 407
Diese Seite zeigt den Sicherungsplan für den Peugeot 407, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten an mehreren Stellen, einschließlich des Motorraums und des Fahrzeuginnenraums, normalerweise unter dem Armaturenbrett. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der Sicherheit und Funktionalität der elektrischen Komponenten des Fahrzeugs.
