Peugeot 206 S (2008) – Sicherungskasten
Peugeot 206 S (2008) – Sicherungskastenbelegung
Baujahr: 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) im Peugeot 206 S (2008) ist die Sicherung 22 im Sicherungskasten auf dem Armaturenbrett.

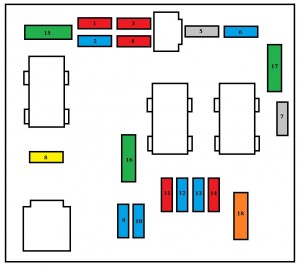

Sicherungskasten im Motorraum

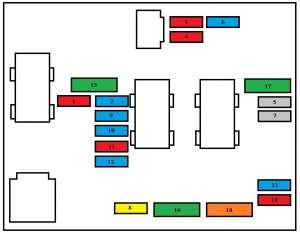

ALTERNATIV
| Nummer | Amp [A] | Beschreibung |
| MF1 | 20 | Lüftereinheit |
| MF2 | 60 | ABS |
| MF3 | 30 | ABS |
| MF4 | 70 | Stromversorgung der integrierten Systemschnittstelle |
| MF5 | 70 | Stromversorgung der integrierten Systemschnittstelle |
| MF6 | – | Nicht verwendet |
| MF7 | 30 | Stromversorgung des Zündschalters |
| MF8 | 20 | Audioverstärker |
| Maxi-Sicherungen bieten derzeit Schutz
zusätzlich zu den Stromkreisen. |
||
| Nummer | Amp [A] | Beschreibung |
| 1 | 10 | Heizmodul (Diesel);
Wassersensor im Diesel; Rückfahrscheinwerferschalter; Geschwindigkeitssensor; Luftstromsensor (Diesel). |
| 2 | 15 | Tank-Magnetventil;
Kraftstoffpumpe. |
| 3 | 10 | Motorsteuergerät ABS |
| 4 | 10 | Steuergerät Automatikgetriebe;
Motorsteuergerät. |
| 5 | – | Nicht verwendet |
| 6 | 15 | Nebelscheinwerfer vorne |
| 7 | – | Nicht verwendet |
| 8 | 20 | Lüftergruppenrelais;
Motorsteuergerät; Dieseleinspritzpumpe; Magnetventil Motorsteuerung. |
| 9 | 15 | Abblendlicht vorne links |
| 10 | 15 | Abblendlicht vorne rechts |
| 11 | 10 | Fernlicht vorne links |
| 12 | 15 | Fernlicht vorne rechts |
| 13 | 15 | Hupe |
| 14 | 10 | Scheibenwaschpumpen |
| 15 | 30 | Drosselklappengehäuseheizung;
Lambdasonde; Motorsteuergerät; Luftstromsensor; Zündung; Magnetventil Motorsteuerung; Dieselheizung; Einspritzdüsen. |
| 16 | 30 | Luftpumpenrelais |
| 17 | 30 | Scheibenwischer vorne für
hohe und niedrige Geschwindigkeit. |
| 18 | 40 | Klimaanlagenlüfter |

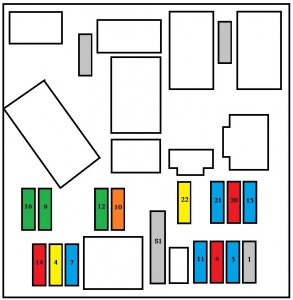

Sicherungsplan unter dem Armaturenbrett
| Nummer | Amp [A] | Beschreibung |
| 1 | 15 | Nicht verwendet |
| 4 | 20 | Kofferraumbeleuchtung;
Audioausstattung; Lenkradbedienung. |
| 5 | 15 | Diagnose Automatikgetriebe. |
| 6 | 10 | Kühlmittelstand;
Automatikgetriebe; Audioausstattung. |
| 7 | 15 | Fahrschul-Zubehör;
Als Zubehör installierte Alarmanlage. |
| 9 | 30 | Elektrische Heckscheiben |
| 10 | 40 | Heckscheiben- und Spiegelentfrostung |
| 11 | 15 | Nicht verwendet |
| 12 | 30 | Elektrische Fensterheber vorne |
| 14 | 10 | Sicherungsplan Motorraum;
Airbag; Lenkradbedienung. |
| 15 | 15 | Armaturenbrett;
Klimaanlage; Audioausstattung. |
| 16 | 30 | Steuerung Verriegelung/
Entriegelung der Türen, Motorhaube und Kofferraum. |
| 20 | 10 | Rechtes Bremslicht |
| 21 | 15 | Linkes Bremslicht;
Drittes Bremslicht. |
| 22 | 30 | Innenbeleuchtung;
Beleuchtung des Fahrgastraums; Zigarettenanzünder. |
| S1 | B | PARC-Umgehung |
Über Peugeot 206 S (2008)
Der Peugeot 206 S aus dem Jahr 2008 ist ein beliebtes Kompaktwagenmodell, das sich durch seine Zuverlässigkeit und seinen sparsamen Betrieb auszeichnet. Dieses Modell ist besonders bei Stadtfahrern aufgrund seiner kompakten Abmessungen und einfachen Manövrierbarkeit beliebt. Der Peugeot 206 S bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die sich in Leistung und Kraftstoffverbrauch unterscheiden. Im Innenraum finden Sie bequeme Sitze und moderne Ausstattung, die den Fahrkomfort erhöht. Sicherheitsmerkmale wie Airbags und ABS sind Standard, was dieses Modell zu einer sicheren Wahl für den täglichen Gebrauch macht.
Sicherungsplan Peugeot 206 S
Diese Seite zeigt den Sicherungsplan für den Peugeot 206 S, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Fahrzeuginnenraum unter dem Armaturenbrett. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die durch sie geschützt sind. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
