Smart Fortwo 451 (2007-2015) – Sicherungskasten
Smart Fortwo 451 (2007-2015) – Sicherungskasten-Diagramm
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Smart Fortwo 451 (2007-2015) ist die Sicherung 21 im Sicherungskasten auf dem Armaturenbrett.
Armaturenbrett
Der Sicherungskasten befindet sich auf der Fahrerseite unter dem Armaturenbrett.

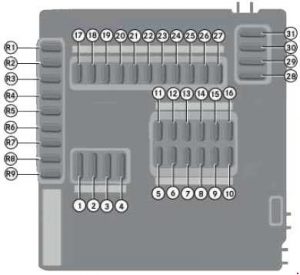

Vorderseite
| Nummer |
Beschreibung |
Stromstärke [A] |
| 1 | Motor 132.9, 660.9:
Anlassermotor; Motor 780.009: Vakuumpumpe für Bremse. |
25 |
| 2 | Scheibenwischermotor | 25 |
| 3 | Steuergerät Komfortfunktion elektrisches Fenster | 20 |
| 4 | Lüftermotor | 25 |
| 5 | Linker Scheinwerfer vorne Rechter Scheinwerfer vorne |
10 |
| 6 | Rechtes Rücklicht;
Rechtes Positionslicht; Linkes Kennzeichenlicht; Rechtes Kennzeichenlicht. |
7.5 |
| 7 | Linkes Rücklicht;
Linkes Positionslicht. |
7.5 |
| 8 | Motor 132,9: Sekundärluftpumpe; Relais Me-SFI [ME]; Elektronischer Schalter des Steuergeräts für den Hebel; Automatische manuelle Getriebesteuerung; Zylinder 1 Zündspule; Zylinder 2 Zündspule; Zylinder 3 Zündspule; Motor 660,9: CDI-Steuergerät; Elektronischer Schalter des Steuergeräts der Hebeleinheit; Manuelle automatisierte Steuerung des Getriebes; Motor 780.009: Hochspannungsheizung/ |
25 |
| 9 | Motor 132.9:
O2-Sensor nach CAT-Sensor; O2 vor CAT; Regulierbares Nockenwellen-Magnetventil; Externes Luftabsperrventil; Absperrventil Aktivkohlebehälter; EGR-Umschaltventil (mit Motor 132.910); Tankentlüftungsventil; Druckregelventil (für Motor 132.930); Motor 780.009: Elektromotor und Hochspannungs- Lüfter des Ladegeräts; Motor 660.9: CDI-Steuergerät. |
7.5 |
| 10 | Motor 132.9:
O2-Sensor vor CAT; Umschaltventil Sekundärluftpumpe; Zylinder 1 Kraftstoffeinspritzventil; Zylinder 2 Kraftstoffeinspritzventil; Zylinder 3 Kraftstoffeinspritzventil; Motor 780.009: Elektromotor und Kühlmittelpumpe Hochspannung; Kühlmittelpumpe des Batteriekühlsystems; Motor 660,9: Heißfilm-Luftmassenmesser; O2-Sensor vor CAT CDI-Steuergerät; Umschaltventil des EGR-Widerstandsausgangs. |
15 |
| 11 | ESP-Steuergerät | 25 |
| 12 | Anzeigegerät, Zusatzinstrumente;
Mikrowellensensor; Regensensor/Lichtsensor; Alarmsirene mit Neigungssensor; Blinker links, Bremslichtrelais; Blinker rechts, Bremslichtrelais; Spiegelheizungsrelais; Automatischer manueller Controller Getriebe TPM [RDK]; Kombinierter Controller; Schalter auf dem Armaturenbrett; Datenverbindungskonverter; Anlasser-Generator-Motor-Controller; Empfänger der Fernbedienung Radio STH (Motor 780.009); Relais Nebelschlussleuchten. |
10 |
| 13 | Ersatzsicherung | 15 |
| 14 | Kältemittelkompressor
Lüftermotor für Aufladung |
15 |
| 15 | Smart Radio 9;
Smart Radio 10; Vordere Innenbeleuchtung; Relais Verdeck; OTW-Relais. |
15 |
| 16 | Motor 132.9:
Kraftstoffpumpe mit Füllstandsensor Kraftstoff ME-SFI [ME]; Motor 660.9: Kraftstoffpumpe mit Kraftstofffüllstandsensor; CDI-Steuergerät; Motor 780.009: Lüftermotorrelais 1. |
15 |
| 17 | Heckscheibenwischermotor | 15 |
| 18 | Instrumentengruppe Neigungssensor für
Quer- und Längsbeschleunigung; Sitzbelegungssensor; Automatische Airbag-Deaktivierungseinheit (Kindersitz); ESP; Lenkassistenz-Steuergerät; Sicherheitsgurte. |
10 |
| 19 | Motor 132.9:
ME-SFI [ME] Steuergerät; Manuelle automatisierte Einheit Getriebesteuerung; Datenverbindungskonverter; TPM [RDK] Steuergerät; Anlasser-Generator-Motor-Steuergerät; Motor 780.009: Datenverbindungskonverter; Motor 660.9: CDI-Steuergerät; Manuelle automatisierte Einheit Getriebesteuerung; Datenverbindungskonverter. |
7,5 |
| 20 | Smart Radio 9;
Smart Radio 10; Heizungs-/Klimaanlagen-Controller; Controller für Vordersitzheizung (SIH); Rechter Scheibenwischerschalter; Schalter für Außenspiegelverstellung; Elektrisch verstellbare und beheizbare Außenspiegel. |
10 |
| 21 | Interner Anschluss |
15 |
| 22 | Abblendlicht links | 7.5 |
| 23 | Abblendlicht rechts | 7.5 |
| 24 | Motor 132.9:
Elektronische Steuereinheit des Moduls Getriebehebel; Motor 132.9, 660.9, 780.009: Relais Nebelschlussleuchten; Bremslichtschalter. |
15 |
| 25 | Fernlicht rechts | 7.5 |
| 26 | Fernlicht links | 7.5 |
| 27 | Motor 132,9:
ME-SFI [ME] Einheit. |
7.5 |
| 28 | Beheizbare Heckscheibe | 40 |
| 29 | Relais zum Öffnen des Verdecks;
Relais zum Schließen des Verdecks. |
30 |
| 30 | Motor 132.9, 660.9:
Automatisierte manuelle Getriebesteuerung; Motor 780.009: Hochspannungsbatterie und Motor Innenlüfter. |
40 |
| 31 | Hupe;
Rechte Tür CL Motor; Linke Vordertür Zentralverriegelung; Hintertür CL Motor [ZV]; Tankdeckel CL Motor [ZV]; Hupenschalter. |
20 |
| R1 | Motor 132,9, 660,9:
Spiegelheizungsrelais. |
7.5 |
| R2 | Motor 132.9:
Bremslichtschalter. |
7.5 |
| R3 | Leer | – |
| R4 | Motor 780.009:
Spiegelheizungsrelais. |
7,5- |
| R5 | Motor 780.009:
Hochspannungs-Ladegerät-Steuergerät; Externe Steuereinheit für die Kommunikation mit dem Stecker. |
7.5 |
| R6 | Motor 780.009:
Steuergerät für Elektrofahrzeuge EVCM |
15 |
| Motor 132.9, 660.9:
Rückfahrlichtrelais; Bremslichtrelais. |
10 | |
| R7 | ab 2.9.10; Motor 132,9:
Vordere Innenbeleuchtung; Motor 660,9: Vordere Innenbeleuchtung. |
– |
| Motor 780.009:
Steuergerät für Elektromotor EDCM |
10 | |
| R8 | ab 2.9.10; Motor 132,9:
Audiosystem-Verstärker; Motor 660,9: Audiosystem-Verstärker. |
20 |
| Motor 780.009:
Hochspannungsverteiler-Steuergerät PDU |
7.5 | |
| R9 | Motor 132.9, 660.9:
Steuergerät für Vordersitzheizung (SIH) |
25 |
| Motor 780.009:
Regler der Vakuumpumpe für Bremskraftverstärkung. |
25 |

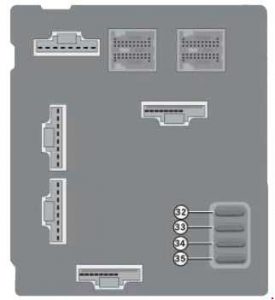

Rückseite
| Nr |
Beschreibung |
Stromstärke [A] |
| 32 | Leer | – |
| 33 | Zündschalter/Anlassermotor | 50 |
| 34 | ESP-Steuergerät | 40 |
| 35 | Lenkassistenz-Steuergerät | 30 |

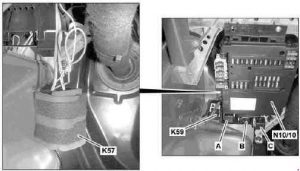

Relais
| Nr. |
Relais |
| A | Blinker links/Bremslichtrelais
Unterstützungsrelais für Hochspannungsbatterieheizung (nur ECE-Fahrzeuge). |
| B | Blinker rechts/Bremslichtrelais;
Kühlerlüftermotorrelais (nur ECE-Fahrzeuge); Kraftstoffpumpenrelais. |
| C | Spiegelheizungsrelais;
Nebelschlussleuchtenrelais. |

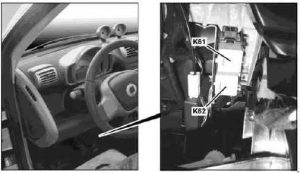

| K57 | Unterstützungsrelais für Heizung
Hochspannungsbatterie. |
| K59 | Kühlerlüftermotorrelais |
| Nummer |
Relais |
| K61 | Lüftermotorrelais 1 |
| K62 | Lüftermotorrelais 2 |

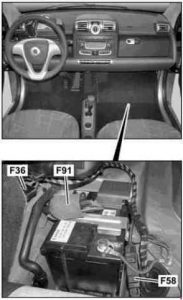

| Nummer |
Beschreibung |
Stromstärke [A] |
| F36 | Motor 132.9:
Sekundärluftpumpe |
50 |
| F58 | Motor 780.009:
Steuergerät für Elektromotor EDCM |
60 |
| Motor 132.9:
Anlasser-Generator |
200 | |
| F91 | SAM-Steuergerät | 100 |
