Smart Fortwo A450, C450 (1998-2007) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Smart Fortwo A450, C450 (1998–2007), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Smart Fortwo A450, C450 (1998-2002) – Sicherungsplan
Baujahr: 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Smart Fortwo A450, C450 (1998-2002) ist die Sicherung 12 im Sicherungskasten auf dem Armaturenbrett.

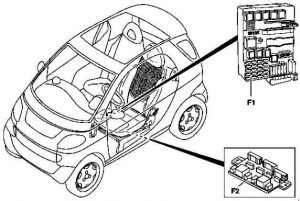

Sicherungskasten – Position
- Unter dem Armaturenbrett
- Unter der Matte, unter dem linken Sitz

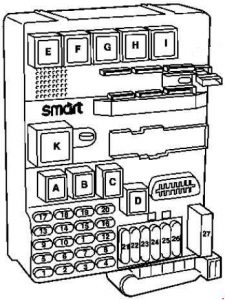

Sicherungskasten unter dem Armaturenbrett
| Nr. | Beschreibung | [A] |
| 1 | Scheinwerfer vorne rechts und hinten, Instrumentenbeleuchtung, Kennzeichenleuchte | 7,5 |
| 2 | Scheinwerfer vorne links und Scheinwerfer hinten | 7,5 |
| 3 | Nebelscheinwerfer vorne | 15 |
| 4 | Nebelschlussleuchte | 7,5 |
| 5 | Abblendlicht links mit Scheinwerfer-Neigungsverstellung | 7,5 |
| 6 | Abblendlicht rechts mit Scheinwerfer-Neigungsverstellung | 7,5 |
| 7 | Fernlicht links, Blinker Fernlicht | 7,5 |
| 8 | Fernlicht rechts | 7,5 |
| 9 | Motor 160 ab 16.11.99: Zündspule, Anlasser | 25 |
| Motor 660 ab 16.11.99: Anlasser | 15 | |
| 10 | ab 16.11.99: Blinker, Bremslichter | 15 |
| 11 | Radio, Navigationssystem, CD-Wechsler, Armaturenbrett, Tachometer, Reserveleuchte, automatische Kindersitzerkennung, Diagnosebuchse, PTC-Heizungsschalter (Motor 660) | 15 |
| 12 | 12 V Steckdose. | 15 |
| 13 | Hintere Innenleuchte, Diagnosebuchse | 15 |
| 14 | Radio, Navigationssystem, CD-Wechsler | 15 |
| 15 | Steuergeräte: Armaturenbrett, ZEE, Zentralverriegelung, Autoalarm, Fernentriegelung des Kofferraums, vordere Innenleuchte | 7,5 |
| 16 | Zentralverriegelung, Sicherheitskonsole, Uhr, Hupe, Fernentriegelung des Kofferraums, Innenbeleuchtung | 15 |
| 17 | Heckscheibenwischermotor | 15 |
| Cabrio: Sitzheizung | 25 | |
| 18 | Sitzheizung Cabrio: Verdeckmotor |
25 |
| 19 | Cabrio: Verdeckmotor | 25 |
| Schiebedach | 15 | |
| 20 | Motor 160: Motorsteuergerät | 7,5 |
| 21 | Heckscheibenheizung, Motorlüfter | 30 |
| 22 | ab 16.11.99: Getriebesystem, Relaisplan Kreis 30 | 40 |
| bis 15.11.99: Blinker, Bremslichter | 15 | |
| 23 | Heizungsgebläse | 20 |
| 24 | Elektrische Fensterheber links und rechts | 30 |
| 25 | Frontscheibenwischer, Scheibenwaschpumpe, Heckscheibenwischer | 20 |
| 26 | Steuergeräte: ABS, Airbag, ZEE | 7,5 |
| 27 | ABS | 50 |
| Relais | ||
| A | Nebelscheinwerferrelais | |
| B | bis 15.11.99: Relais Öffnung ZV ab 16.11.99: Relais Fernentriegelung Kofferraum |
|
| C | bis 15.11.99: Relais Schließung ZV ab 16.11.99: Relais Intervallbetrieb Heckscheibenwischer |
|
| D | Hupenrelais | |
| E | bis 15.11.99: Relais Fernentriegelung Kofferraum ab 16.11.99: Heizungsgebläse, elektrische Fensterheber und Überlastrelais |
|
| F | Relais Heckscheibenheizung | |
| G | Relais Motorlüfter | |
| H | Relais Blinker links | |
| I | Relais Blinker rechts | |
| K | bis 15.11.99: Heizungsgebläse, elektrische Fensterheber und Überlastrelais ab 16.11.99: Relais Intervallbetrieb Frontscheibenwischer |
|
| L | Scheinwerferrelais | |
| M | Scheinwerferrelais | |

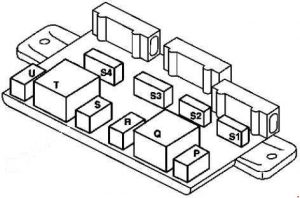

Sicherungskasten unter dem Teppich, unter dem linken Sitz
| Nr. | Beschreibung | [A] |
| S1 | Kondensator Druckluft, Magnetkupplung Kältemittelkompressor | 15 |
| S2 | Kraftstoffpumpe | 10 |
| S3 | Motor 160: Einspritzdüsen, MEG Motor 660: Einspritzdüsen, elektrische Unterbrechung, Druckventil |
15 |
| S4 | Motor 160: Tankentlüftungsventil, Lambdasonde Motor 660: Glühzeitsteuerung |
10 |
| Relais |
||
| P. | Elektrisches Relais Kraftstoffpumpe |
|
| Q | Automatisches Relais Schaltgetriebe | |
| R | Hauptrelais | |
| S | Relais Kondensatorlüfter Druckluft | |
| T | Relais Anlasser | |
| U | Magnetrelais Klimakompressorkupplung | |
Smart Fortwo A450, C450 (2002-2007) – Sicherungsplan
Baujahr: 2002, 2003, 2004, 2005, 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Smart Fortwo A450, C450 (2002-2007) ist die Sicherung 12 im Sicherungskasten auf dem Armaturenbrett.

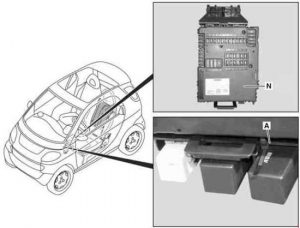

Sicherungskasten – Position
N – Sicherungskasten
A – Relais

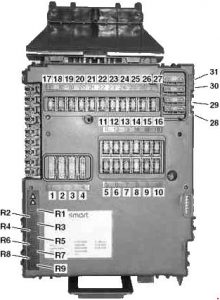

Sicherungskasten
| Nr | Beschreibung | [A] |
| 1 | Anlasser | 25 |
| 2 | Scheinwerferwischer vorne;
Scheibenwaschpumpe. |
20 |
| 3 | Heizungsgebläse;
Sitzheizung. |
20 |
| 4 | Elektrische Fensterheber links/rechts | 30 |
| 5 | Scheinwerfer mit Abblendlicht, Fernlicht,
Nebelscheinwerfer vorne, Rücklicht, Rückfahrlicht/ |
7,5 |
| 6 | Standlicht rechts/hinten;
Kennzeichenbeleuchtung; Seitenlicht rechts; |
7,5 |
| 7 | Standlicht links/hinten
Seitenlicht links; |
7,5 |
| 8 | Hauptrelais Motor, Kreis 87/3 | 20 |
| 9 | Hauptrelais Motor, Kreis 87/2 | 10 |
| 10 | Hauptrelais Motor, Kreis 87/1 | 15 |
| 11 | Messgerät;
Sicherheitskonsole; Datenanschluss; Hupe, nur mit Leder-Sportlenkrad mit Schaltsystem am Lenkstockhebel. |
7,5 |
| 12 | Radio CD, Innenbeleuchtung | 15 |
| 13 | Nebelscheinwerfer vorne | 15 |
| 14 | ESP-Steuergerät | 25 |
| 15 | Luftgebläsemotor;
Klimakompressor, nur mit Klimaanlage Plus. |
15 |
| 16 | Elektrische Kraftstoffpumpe | 10 |
| 17 | Wischerablauf (fortwo coupe) | 15 |
| 18 | ESP-Steuergerät;
Steuergerät Sicherheitssysteme. |
7,5 |
| 19 | Außenspiegelverstellung,
nur mit elektrisch verstellbaren und beheizbaren Außenspiegeln. |
7,5 |
| 20 | Radio;
Messgerät; Drehzahlmesser; Datenanschluss; CD-Wechsler. |
15 |
| 21 | Interne Steckdose;
Zigarettenanzünder. |
15 |
| 22 | Rechtes Abblendlicht | 7,5 |
| 23 | Linkes Abblendlicht | 7,5 |
| 24 | Rechtes Fernlicht | 7,5 |
| 25 | Linkes Fernlicht;
Fernlichtkontrollleuchte. |
7,5 |
| 26 | Bremslichter | 15 |
| 27 | Steuergerät Motorelektronik MEG;
Motorsteuergerät EDG |
7,5 |
| 28 | Heckscheibenheizung (fortwo coupe);
Motorkühlerlüfter |
30 |
| 29 | Verdeck (fortwo cabrio)
Elektrisches Glasschiebedach (ab Modelljahr 2005). |
30 |
| 30 | Steuergerät Elektronik
Getriebeschalthebelmodul |
40 |
| 31 | Hupe;
Zentralverriegelung; Fernentriegelung des Kofferraums. |
30 |
| R1 | Elektrisches Glasschiebedach
(bis Modelljahr 2004) |
15 |
| R2 | Multifunktionssteuergerät | 5 |
| R3 | leer | – |
| R4 | leer | – |
| R5 | Multifunktionssteuergerät | 15 |
| R6 | leer | – |
| R7 | leer | – |
| R8 | Verdeck (fortwo cabrio) | 25 |
| R9 | Sitzheizung | 25 |

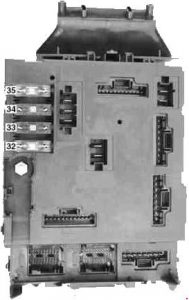

Sicherungstafel (hinten)
| Nr | Beschreibung | Amp [A] |
| 32 | Sekundärlufteinspritzpumpe (Emissionskontrolle) | 30 |
| 33 | Zündschalter | 50 |
| 34 | ESP-Steuergerät (N47-5) | 50 |
| 35 | Servolenkungssteuergerät (N68) | 30 |

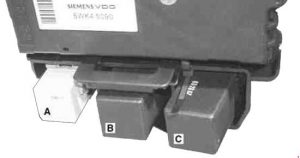

Relais
| Nr | Relais |
| A | Relais Nebelscheinwerfer |
| B | Steuerung Sitzheizung links |
| C | Steuerung Sitzheizung rechts |
Über Smart Fortwo A450, C450 (1998-2007)
Der Smart Fortwo A450 und C450, hergestellt zwischen 1998 und 2007, sind kompakte Stadtautos, die für ihre einzigartige Größe und ihr Design bekannt sind. Diese Modelle sind ideal für Fahrten in überfüllten städtischen Gebieten, da ihre geringen Abmessungen einfaches Parken und Manövrieren ermöglichen. Der Smart Fortwo ist mit verschiedenen Motorisierungen ausgestattet, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für den Stadtverkehr bieten. Der Innenraum ist auf maximale Raumnutzung ausgelegt und bietet Komfort und moderne Technologien für Fahrer und Beifahrer.
Sicherungskastenplan Smart Fortwo A450, C450
Diese Seite zeigt den Sicherungskastenplan für die Modelle Smart Fortwo A450 und C450, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs, oft in der Nähe des Armaturenbretts oder unter dem Fahrersitz. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, seinen Zustand und seine Funktion regelmäßig zu überprüfen.
