Smart Forfour A453, C453, W453 (2014-2018) – Sicherungskasten
Smart Forfour A453, C453, W453 (2014-2018) – Sicherungskastenbelegung
Baujahr: 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Smart Forfour A453, C453, W453 (2014-2018) ist die Sicherung 12 im Sicherungskasten.
Sicherungs- und Relaismodul im Fahrzeuginnenraum
| Nr | Beschreibung | [A] |
| 1 | Elektrischer Anschluss Kofferraum | 20 |
| 2 | Reserve | – |
| 3 | Reserve | – |
| 4 | Reserve | – |
| 5 | SAM-Steuergerät Fahrerseite | 25 |
| 6 | SAM-Steuergerät Fahrerseite | 25 |
| 7 | SAM-Steuergerät Fahrerseite | 25 |
| 8 | Zentrales SAM-Steuergerät Radio Radio über Stecker für Klemme 15 R. |
15 |
| 9 | Reserve | – |
| 10 | Hupe | 15 |
| 11 | Batteriesensor und SAM-Steuergerät Fahrerseite | 5 |
| 12 | Vorderer Zigarettenanzünder mit Aschenbecherbeleuchtung | 15 |
| 13 | Reserve | – |
| 14 | Automatikgetriebe geschützt durch Stecker für Stromkreis 30 Diagnosestecker Betrifft Elektrofahrzeuge : Stromkreis mit Sicherung 30 Stecker Diagnose |
20 |
| 15 | Stromversorgung Stecker 30 mit Sicherung | 15 |
| 16 | Motorelektronik geschützt durch Stecker für Stromkreis 30 Betrifft Elektrofahrzeug : Stromversorgung für Stecker mit Sicherung Stromkreis 30 |
5 |
| 17 | Stromversorgung geschützt durch Stecker für Stromkreis 30 | 15 |
| 18 | Bremslichtschalter | 10 |
| 19 | Außenspiegel-Einstellschalter | 5 |
| 20 | Transponder-Spule Elektronisches Stabilitätsprogramm-Steuergerät und Bremslichtschalter Geschützt durch Stecker für Stromkreis 30 |
3 |
| 21 | Beleuchtungsfunktionen geschützt durch Stecker für Stromkreis 30 | 10 |
| 22 | Lenkwinkelsensor Doppelkupplungsgetriebe-Steuerung |
5 |
| 23 | Reserve | – |
| 24 | Zentrales SAM-Steuergerät | 15 |
| 25 | Zentrales SAM-Steuergerät | 10 |
| 26 | Zentrales SAM-Steuergerät | 15 |
| 27 | Zentrales SAM-Steuergerät | 20 |
| 28 | SAM-Steuergerät Fahrerseite | 10 |
| 29 | SAM-Steuergerät Fahrerseite | 10 |
| 30 | Kombischalter Warnsirene Stromversorgung Sicherungskreis 30 Stecker (betrifft Elektrofahrzeuge) |
15 |
| 31 | Anzeigetafel und Zusatzinstrumente | 10 |
| 32 | Reserve | – |
| 33 | Steuergerät für das Haltesystem | 5 |
| 34 | Kombischalter | 5 |
| 35 | Elektrisches Steuergerät für die Servolenkung | 5 |
| 36 | Zentrales SAM-Steuergerät | 5 |
| 37 | SAM-Steuergerät Fahrerseite | 30 |
| 38 | Elektromagnetischer Schalter der Klimaanlagenversorgung | 40 |
| 39 | Starten über Anlasserrelais |
30 |
| Betrifft Elektrofahrzeuge : Lüftermotor | 40 | |
| 1/1 | Betrifft Elektrofahrzeug : Stromversorgung Stecker 30 Elektrofahrzeug | 10 |
| 1/2 | Betrifft Elektrofahrzeuge : Steuergerät Vakuumpumpe für Bremskraftverstärker. Steuergerät Leistungselektronik |
– |
| 1/3 | Reserve | – |
| 1/4 | Steuergerät Audiosystem-Verstärker | 20 |
| 1/5 | Steuergerät Doppelkupplungsgetriebe Betrifft Elektrofahrzeuge : Steuergerät Elektroantrieb |
5 |
| 1/6 | Motor Frontscheibe links und Motor Frontscheibe rechts | 25 |
| 1/7 | Elektrisch verstellbarer und beheizbarer Außenspiegel links und elektrisch verstellbarer und beheizbarer Außenspiegel rechts | 5 |
| 1/8 | Betrifft Elektrofahrzeuge : Heizungssteuerung Beifahrersitz. Heizungssteuerung Fahrersitz |
25 |
| 1/9 | Reserve | – |
| 1/10 | Betrifft Elektrofahrzeuge : Lenkradheizungsrelais | – |
| 2/1 | Stromversorgung Verdeckmotor | 20 |
| 2/2 | Stromversorgung Verdeckmotor | 20 |
| 2/3 | Reserve | – |
| 2/4 | Reserve | – |
| Relais | ||
| K1 | Relais beheizbare Heckscheibe / Außenspiegel | |
| K2 | Relais Frontscheibe | |
| K3 | Relais Schiebedach | |
| K4 | Relais Frontscheinwerfer | |
| K5 | Anlasserrelais | |
| K6 | Hupenrelais | |
| K. | Betrifft Elektrofahrzeuge : Lenkradheizungsrelais | |

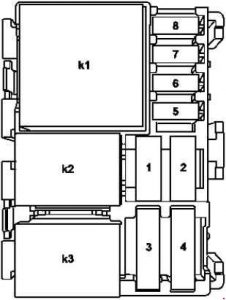

Sicherungskasten- und Relaismodul Verbrennungsmotor (F1)
| Nr. | Beschreibung | [A] |
| 1 | Relaismodul Verbrennungsmotor Betrifft Elektrofahrzeuge: Reserve |
Diode |
| 2 | Gültig in den USA: Versorgung Relais Vakuumpumpe | Diode |
| Betrifft Elektrofahrzeuge: Sensor Getriebemodus-Erkennung Steuergerät elektrisches Traktionssystem |
15 | |
| 3 | Kraftstoffpumpe mit Füllstandsensor und Temperatursensor | 20 |
| Betrifft Elektrofahrzeuge: Relais Lüftermotor Elektrofahrzeug | 40 | |
| 4 | Stromversorgung Stecker 30 mit Sicherung | 25 |
| Betrifft Elektrofahrzeuge: Relais Kühlmittelpumpen Batteriesystem | 30 | |
| 5 | Versorgung Stecker für Stromkreis 87 | 15 |
| Betrifft Elektrofahrzeuge: Kühlmittelpumpe Batteriesystem | 15 |
| 6 | Relais Kühlmittelkompressor | 15 |
| Betrifft Elektrofahrzeuge: Steuergerät Batteriemanagementsystem Steuergerät Elektroantrieb |
5 | |
| 7 | Lüfter Über Lüfterrelais |
10 |
| Betrifft Elektrofahrzeug: Stromversorgung Stecker Leistungselektronik-Steuergerät | 20 | |
| 8 | Steuergerät Doppelkupplungsgetriebe | 10 |
| Gültig für Elektrofahrzeug: Stromversorgungsstecker Stromkreis 87 | 15 | |
| Relais |
||
| K1 | Funktionskreis Motor 87 Relais |
|
| K2 | Lüfterrelais | |
| K3 | Zündspule / Kraftstoffpumpen-Anlasserrelais | |
| K4 | Betrifft Elektrofahrzeuge: Relais Kühlmittelpumpen Batteriesystem | |
Batterieklemmen-Sicherung (F108)
| Nr. | Beschreibung | [A] |
| F1 | Sicherung elektrisch 3A (F108f3A) und Sicherung elektrisch 3B (F108f3B)
Betrifft Elektrofahrzeug: |
200 |
| F2A | Sicherung innen und Stromversorgung Relaismodul (F2) Geschützt durch Stecker für Stromkreis 30 Stecker für Stromkreis 30 |
70 |
| F2B | Elektrisches Steuergerät für die Servolenkung | 60 |
| F3A | Sicherung innen und Stromversorgung Relaismodul (F2) Zündschlüssel Geschützt durch Stecker für Stromkreis 30 Stecker für Stromkreis 30 |
70 |
| F3B | Elektronisches Stabilitätsprogramm-Steuergerät | 50 |
Sicherungs- und Relaismodul Stromversorgung
| Nummer | Beschreibung | [A] |
| 1 | Heckscheibe beheizt über Relais Heckscheibenheizung / Außenspiegel | 30 |
| 2 |
Heizungssteuerung Beifahrersitz Heizungssteuerung Fahrersitz Betrifft Elektrofahrzeug: Steuerung Vakuumpumpe für Bremskraftverstärker |
30 |
| 3 | Stromversorgung Steuergerät Elektronisches Stabilitätssystem | 25 |
| 4 | Betrifft Elektrofahrzeuge: Reserve elektrische Sicherung 1 und elektrische Sicherung 2 |
40 |
| Relais Schiebedach | 25 | |
| 5 | Stromversorgung Sicherungs- und Relaismodul Verbrennungsmotor | 60 |
| 6 | Steuergerät Doppelkupplungsgetriebe Geschützt durch Stecker für Stromkreis 30 |
50 |
| Betrifft Elektrofahrzeuge: Interne Fahrzeugsicherung und Stromversorgung Relaismodul | 40 | |
| 7 | Lüftermotor
Lüfterrelais |
30 |
| Elektromagnetischer Lüfterschalter Kühlung Verbrennungsmotor ICE |
30 | |
| 8 | Reserve | – |
| 9 | Gültig in den USA: Sekundärlufteinblasungspumpe Betrifft Elektrofahrzeuge: Heizung für Hochvoltbatterie Relais Heizung für Hochvoltbatterie |
60 |
| Relais |
||
| K1 | Lüfterrelais |
|
