Smart Forfour W454 (2004-2006) – Sicherungskasten
Smart Forfour W454 (2004-2006) – Sicherungskastenbelegung
Baujahr: 2004, 2005, 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo C70 (2010-2013) ist Sicherung 16 im Sicherungskasten.

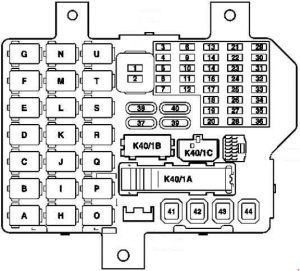

Sicherungskasten
| Nr. | Beschreibung | [A] |
| 1 | Innenbeleuchtung Bedienfeld am oberen Bedienfeld SAM-Steuergerät links Regensensor / Lichtsensor Kombiinstrument Schalter Gateway-Steuergerät |
10 |
| 2 | SAM-Steuergerät links | 10 |
| 3 | Scheinwerfer vorne links und Rücklicht | 7,5 |
| 4 | Scheinwerfer vorne rechts und Rücklicht | 7,5 |
| 5 | Frontscheibenwischer | 20 |
| 6 | Leer | – |
| 7 | Beheizter Außenspiegel | 7,5 |
| 8 | Scheinwerfer vorne rechts | 10 |
| 9 | Scheinwerfer vorne links | 10 |
| 10 | Hupe | 10 |
| 11 | Kraftstoffpumpe | 15 |
| 12 | MOTOR 122.9, 134.9, 135.9:
Elektronisches Motorsteuergerät Motorrelais Drosselklappenventilrelais |
20 |
| 13 | Anhängersteckdosenkreis (13-polig) 30 | 15 |
| 14 | Glasschiebedach | 20 |
| 15 | Heckscheibenwischermotor | 15 |
| 16 | Zigarettenanzünder | 15 |
| 17 | Nebelschlussleuchte | 7,5 |
| 18 | Außenspiegelverstellung | 7,5 |
| 19 | MOTOR 639.9: EDG-Steuergerät |
15 |
| 20 | MOTOR 639.9: EDG-Steuergerät Kraftstoffpumpenrelais 2 Motorrelais |
7,5 |
| 21 | Tagfahrlicht vorne rechts | 10 |
| 22 | Tagfahrlicht vorne links, Leuchtweitenregulierung | 10 |
| 23 | Nebelscheinwerfer (bis Modelljahr 04) | 15 |
| Nebelscheinwerfer (ab Modelljahr 05) | 10 | |
| 24 | Diagnosesteckdose, Zentralverriegelung (bis Modelljahr 04) | 15 |
| 25 | Anhängersteckdosenkreis (13-polig) 15 | 15 |
| 26 | Warnblinkanlage | 15 |
| 27 | Radio | 15 |
| 28 | Diebstahlwarnanlage | 10 |
| 29 | Schaltgetriebe | 20 |
| 30 | Diagnosesteckdose, Zentralverriegelung (ab Modelljahr 05) | 15 |
| 31 | Bremslichter Bremslichtschalter (4-polig) |
15 |
| 32 | Steuer- und Bedieneinheit AAC [KLA] | 7,5 |
| 33 | ESP-Steuergerät
Fahrassistenz-Steuergerät Sicherheitssysteme-Steuergerät |
7,5 |
| 34 | MOTOR 122.9, 134.9, 135.9: Zündspulen |
10 |
| 35 | EDG-Steuergerät Kraftstoffpumpenrelais 1 |
7,5 |
| 36 | Rückfahrlicht | 7,5 |
| 37 | Heckscheibenheizung | 30 |
| 38 | Sitzheizung | 30 |
| 39 | MOTOR 639.9: EDG-Steuergerät |
30 |
| 40 | Heizungsgebläse | 40 |
| 41 | Zünd-/Startschalter | 40 |
| 42 | Elektrische Fensterheber Scheinwerferreinigungsanlage-Pumpe |
40 |
| 43 | Kühlmittelgebläsemotor | 40 |
| 44 | Elektronisches Steuergerät des Getriebewählhebels (bei Getriebe 717.474, 717.475) | 40 |
| Relais | ||
| A | Elektrisches Fensterheberrelais | |
| B | Hupenrelais | |
| C | Kraftstoffpumpenrelais 2 | |
| D | Nebelschlussleuchtenrelais | |
| E | Anlasserrelais | |
| F | Benzin-/Dieselmotorrelais | |
| G | Lichtmaschinen-Vorglühung | |
| H | Gebläsestufe 1 Relais | |
| I | Nebelscheinwerferrelais | |
| J | Heizungsrelais | |
| K | Kraftstoffpumpenrelais 1 | |
| L | Getrieberelais | |
| M | Anhängeranschluss | |
| N | Unbelegt (Ersatzrelais) | |
| O | Gebläsestufe 2 Relais | |
| P | Scheinwerferreinigungsanlage-Relais | |
| Q | Heckscheibenheizungsrelais | |
| R | Sitzheizungsbrücke | |
| S | Standlichtrelais | |
| T | Fernlichtrelais | |
| U | Drosselklappengehäuseregelrelais (nur bei Motor 134.910, 135.930 / 950) | |
Über Smart Forfour W454 (2004-2006)
Der Smart Forfour W454, produziert von 2004 bis 2006, ist ein kompakter Stadtwagen, der Praktikabilität und stilvolles Design bietet. Dieses Modell wurde in Zusammenarbeit mit Mitsubishi entwickelt und teilt einige Komponenten mit dem Modell Colt. Der Smart Forfour ist trotz seiner kompakten Abmessungen für seine Geräumigkeit bekannt, was ihn ideal für das städtische Umfeld macht. Er wurde mit verschiedenen Motorisierungen angeboten, darunter Benzinmotoren mit einem Hubraum von 1,1 bis 1,5 Litern, die eine ausgewogene Leistung und Kraftstoffeffizienz boten. Dank seiner Wendigkeit und seines modernen Designs erfreute er sich bei Fahrern großer Beliebtheit, die ein zuverlässiges und effizientes Fahrzeug für den täglichen Gebrauch suchen.
Sicherungskastenbelegung Smart Forfour W454
Diese Seite zeigt die Sicherungskastenbelegung für den Smart Forfour W454, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Belegung zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und Funktion zu haben.
