Smart Roadster (2003-2005) – Sicherungskasten
Smart Roadster (2003-2005) – Sicherungsplan
Baujahr: 2003, 2004, 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Smart Roadster (2003-2005) ist die Sicherung 21 im Sicherungskasten.

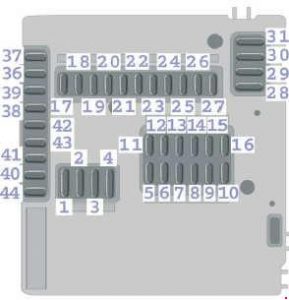

Sicherungskasten vorne
| Nr. |
Ampere [A] |
Beschreibung |
| 1 | 25 | Anlasser |
| 2 | 20 | Scheibenwischer, Scheibenwaschpumpe |
| 3 | 20 | Heizungsgebläse, Sitzheizung |
| 4 | 30 | Elektrische Fensterheber, L. und R. |
| 5 | 7.5 | Lichtschalter |
| 6 | 7.5 | Positions-/Rücklichter, R. |
| 7 | 7.5 | Positions-/Rücklichter, L. |
| 8 | 20 | Klemme 87/3 Relais Haupt (Motor) |
| 9 | 10 | Klemme 87/2 Relais Haupt (Motor) |
| 10 | 15 | Klemme 87/1 Relais Haupt (Motor) |
| 11 | 7.5 | Instrumententafel, Sicherheitspaket, OBD, Hupe (nur mit Leder-Sportlenkrad mit Schaltsystem) |
| 12 | 15 | Radio CD, Innenbeleuchtung |
| 13 | 15 | Nebelscheinwerfer |
| 14 | 25 | ESP-Ventile |
| 15 | 15 | Ladeluftkühler, Klimakompressor |
| 16 | 10 | Elektrische Kraftstoffpumpe |
| 17 | 15 | Heckscheibenwischer |
| 18 | 7.5 | Airbag-Auslöseeinheit, ESP |
| 19 | 7.5 | Spiegelverstellung |
| 20 | 15 | Radio, CD, Instrumententafel, Drehzahlmesser, OBD, Reserve, CD-Wechsler |
| 21 | 15 | Steckdose, Zigarettenanzünder |
| 22 | 7.5 | Scheinwerfer, R. |
| 23 | 7.5 | Scheinwerfer, L. |
| 24 | 7.5 | Fernlicht, R. |
| 25 | 7.5 | Fernlicht, Kombinationslicht L./ |
| 26 | 15 | Bremslicht |
| 27 | 7.5 | Motorsteuergerät |
| 28 | 30 | Heckscheibenheizung / Motorlüfter |
| 29 | 30 | Softtop |
| 30 | 40 | Schaltgetriebe |
| 31 | 30 | Hupe, Zentralverriegelung, Fernentriegelung Heckklappe |
| 36 | – | Ersatzsicherung 15 |
| 37 | 15 | Ersatzsicherung 15 (W450, Glasschiebedach) |
| 38 | – | Ersatzsicherung 15 |
| 39 | – | Ersatzsicherung 15 |
| 40 | – | Ersatzsicherung 30 |
| 41 | – | Ersatzsicherung 30 |
| 42 | – | Ersatzsicherung 30 |
| 43 | 25 | Ersatzsicherung 30 |
| 44 | 25 | Ersatzsicherung 30, Sitzheizung |
Sicherungskasten hinten
| Nr. |
Ampere [A] |
Beschreibung |
| 32 | 30 | Sekundärlufteinblasungspumpe (Emissionskontrolle) |
| 33 | 50 | Zündschalter |
| 34 | 50 | ESP-Steuergerät |
| 35 | 30 | Servolenkungssteuergerät |
Montagestruktur mit Relaissteckerpositionen
| Nummer |
Schaltbare Funktion |
| a | Relais Scheibenwischersystem |
| b | Relais Nebelscheinwerfer |
| c | Sitzheizungssteuerung links |
| d | Sitzheizungssteuerung rechts |
Über Smart Roadster (2003-2005)
Der Smart Roadster, produziert von 2003 bis 2005, ist ein kompakter Sportwagen, der sich durch seine leichte Bauweise und agilen Fahreigenschaften auszeichnet. Dieses Modell wurde entwickelt, um Fahrspaß zu bieten und gleichzeitig sparsam zu sein. Der Smart Roadster war mit verschiedenen Motorisierungen erhältlich, wobei am häufigsten ein Dreizylindermotor mit 0,7 Litern Hubraum und Turbolader zum Einsatz kam. Dieser Motor lieferte ausreichend Leistung für dynamisches Fahren, wobei sein geringes Gewicht zu einer hervorragenden Fahrzeugkontrolle beitrug. Der Innenraum wurde mit einem Schwerpunkt auf modernes Design und Funktionalität gestaltet, was dieses Modell zu einer attraktiven Wahl für Sportwagenliebhaber macht.
Sicherungskastenplan Smart Roadster
Diese Seite zeigt den Sicherungskastenplan für den Smart Roadster, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich in diesem Auto typischerweise im Fußraum des Fahrers oder im Motorraum. Die Diagramme auf dieser Seite zeigen deutlich die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Die genaue Position und Kennzeichnung des Sicherungskastens hilft den Fahrzeughaltern, beschädigte Sicherungen schnell zu identifizieren und auszutauschen, wodurch ein sicherer und zuverlässiger Betrieb des Fahrzeugs gewährleistet wird.
