Smart Fortwo A453, C453, W453 (2014-2018) – Sicherungskasten
Smart Fortwo A453, C453, W453 (2014-2018) – Sicherungsplan
Baujahr: 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Smart Fortwo A453, C453, W453 (2014-2018) ist die Sicherung 12 im Sicherungskasten.

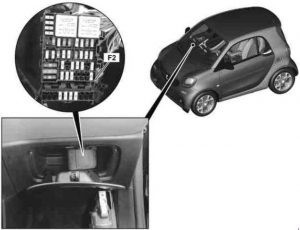

Sicherungs- und Relaismodul im Fahrzeuginnenraum
| Nr. | Beschreibung | [A] |
| 1 | Elektrischer Anschluss Kofferraum | 20 |
| 2 | Reserve | – |
| 3 | Reserve | – |
| 4 | Reserve | – |
| 5 | SAM-Steuergerät Fahrerseite | 25 |
| 6 | SAM-Steuergerät Fahrerseite | 25 |
| 7 | SAM-Steuergerät Fahrerseite | 25 |
| 8 | Zentrales SAM-Steuergerät Radio Radio über Stecker für Klemme 15 R. |
15 |
| 9 | Reserve | – |
| 10 | Hupe | 15 |
| 11 | Batteriesensor und SAM-Steuergerät Fahrerseite | 5 |
| 12 | Zigarettenanzünder vorne mit Aschenbecherbeleuchtung | 15 |
| 13 | Reserve | – |
| 14 | Automatikgetriebe über Stecker für Stromkreis 30 geschützt Diagnosestecker Betrifft Elektrofahrzeug: Stromkreis mit Sicherung 30SteckerDiagnosestecker |
20 |
| 15 | Stromversorgung Stecker 30 mit Sicherung | 15 |
| 16 | Motorelektronik über Stecker für Stromkreis 30 geschützt Betrifft Elektrofahrzeug: Stromversorgung für Stecker mit Sicherung Stromkreis 30 |
5 |
| 17 | Stromversorgungsschutz über Stecker für Stromkreis 30 | 15 |
| 18 | Bremslichtschalter | 10 |
| 19 | Schalter Außenspiegelverstellung | 5 |
| 20 | Transponder-Spule Elektronisches Stabilitätsprogramm-Steuergerät und Bremslichtschalter Über Stecker für Stromkreis 30 geschützt |
3 |
| 21 | Beleuchtungsfunktionen über Stecker für Stromkreis 30 geschützt | 10 |
| 22 | Lenkwinkelsensor Doppelkupplungsgetriebe |
5 |
| 23 | Reserve | – |
| 24 | Zentrales SAM-Steuergerät | 15 |
| 25 | Zentrales SAM-Steuergerät | 10 |
| 26 | Zentrales SAM-Steuergerät | 15 |
| 27 | Zentrales SAM-Steuergerät | 20 |
| 28 | SAM-Steuergerät Fahrerseite | 10 |
| 29 | SAM-Steuergerät Fahrerseite | 10 |
| 30 | Kombischalter Warnsirene Stromversorgung Sicherung Stromkreis 30 Stecker (betrifft Elektrofahrzeuge) |
15 |
| 31 | Blinkerset und Zusatzinstrumente | 10 |
| 32 | Reserve | – |
| 33 | Steuergerät für Zusatzhaltesystem | 5 |
| 34 | Kombischalter | 5 |
| 35 | Elektrisches Steuergerät für Servolenkung | 5 |
| 36 | Zentrales SAM-Steuergerät | 5 |
| 37 | SAM-Steuergerät Fahrerseite | 30 |
| 38 | Elektromagnetischer Schalter Klimaanlagenversorgung | 40 |
| 39 | Starten über Startrelais | 30 |
| Betrifft Elektrofahrzeuge: Lüftermotor | 40 | |
| 1/1 | Betrifft Elektrofahrzeug: Stromversorgung Stecker 30 Elektrofahrzeug | 10 |
| 1/2 | Betrifft Elektrofahrzeuge: Steuergerät Vakuumpumpe für Bremskraftverstärker. Einheit Leistungselektronik-Steuerung |
– |
| 1/3 | Reserve | – |
| 1/4 | Steuergerät Audiosystem-Verstärker | 20 |
| 1/5 | Steuergerät Doppelkupplungsgetriebe Betrifft Elektrofahrzeuge: Steuergerät Elektroantrieb |
5 |
| 1/6 | Fensterhebermotor vorne links und Fensterhebermotor vorne rechts | 25 |
| 1/7 | Elektrisch verstellbarer und beheizbarer Außenspiegel links und elektrisch verstellbarer und beheizbarer Außenspiegel rechts | 5 |
| 1/8 | Betrifft Elektrofahrzeuge: Heizungsregler Beifahrersitz. Heizungsregler Fahrersitz |
25 |
| 1/9 | Reserve | – |
| 1/10 | Betrifft Elektrofahrzeuge: Lenkradheizungsrelais | – |
| 2/1 | Stromversorgung Softtop | 20 |
| 2/2 | Stromversorgung Softtop | 20 |
| 2/3 | Reserve | – |
| 2/4 | Reserve | – |
| Relais | ||
| K1 | Relais beheizbare Heckscheibe / Außenspiegel | |
| K2 | Relais Frontscheibe | |
| K3 | Relais Schiebedach | |
| K4 | Relais Frontscheinwerfer | |
| K5 | Startrelais | |
| K6 | Hupenrelais | |
| K. | Betrifft Elektrofahrzeuge: Lenkradheizungsrelais | |

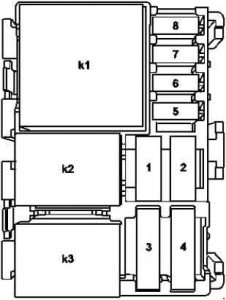

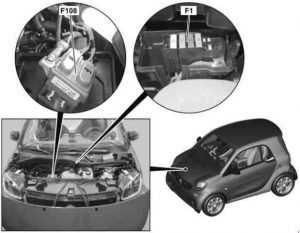

Sicherungs- und Relaismodul Verbrennungsmotor (F1)
| Nr | Beschreibung | [A] |
| 1 | Relaismodul Verbrennungsmotor Betrifft Elektrofahrzeuge: Reserve |
Diode |
| 2 | Gültig in den USA: Versorgung Vakuumpumpenrelais | Diode |
| Betrifft Elektrofahrzeuge: Sensor Getriebemodus-Erkennung Steuergerät elektrischer Antrieb |
15 | |
| 3 | Kraftstoffpumpe mit Füllstandsensor und Temperatursensor | 20 |
| Betrifft Elektrofahrzeuge: Relais Lüftermotor Elektrofahrzeug | 40 | |
| 4 | Stromversorgung Stecker 30 mit Sicherung | 25 |
| Betrifft Elektrofahrzeuge: Relais Kühlmittelpumpen Batteriekühlsystem | 30 | |
| 5 | Versorgung Stecker für Stromkreis 87 | 15 |
| Betrifft Elektrofahrzeuge: Kühlmittelpumpe Batteriekühlsystem | 15 |
| 6 | Relais Kühlmittelkompressor | 15 |
| Betrifft Elektrofahrzeuge: Steuergerät Batteriemanagementsystem Steuergerät Elektroantrieb |
5 | |
| 7 | Lüfter Lüfterrelais |
10 |
| Betrifft Elektrofahrzeug: Stromversorgung Stecker Leistungselektronik-Steuergerät | 20 | |
| 8 | Steuergerät Doppelkupplungsgetriebe | 10 |
| Gültig für Elektrofahrzeug: Stromversorgungsstecker für Stromkreis 87 | 15 | |
| Relais |
||
| K1 | Funktionskreis Motor 87 Relais |
|
| K2 | Lüfterrelais | |
| K3 | Zündspulen / Startrelais Kraftstoffpumpe | |
| K4 | Betrifft Elektrofahrzeuge: Relais Kühlmittelpumpen Batteriekühlsystem | |

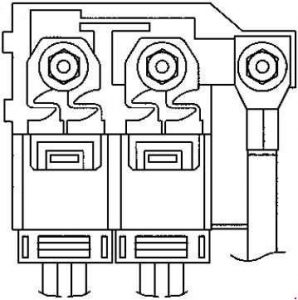

Batterieklemmen-Sicherung (F108)
| Nr | Beschreibung | [A] |
| F1 | Sicherung elektrisch 3A (F108f3A) und Sicherung elektrisch 3B (F108f3B) Betrifft Elektrofahrzeug: Sicherungs- und Relaismodul Stromversorgung (F1) Steuergerät DC/DC-Wandler |
200 |
| F2A | Sicherung innen und Stromversorgung Relaismodul (F2) Über Stecker für Stromkreis 30 geschützt Stecker für Stromkreis 30 |
70 |
| F2B | Elektrisches Steuergerät für Servolenkung | 60 |
| F3A | Sicherung innen und Stromversorgung Relaismodul (F2) Zündung Über Stecker für Stromkreis 30 geschützt Stecker für Stromkreis 30 |
70 |
| F3B | Elektronisches Stabilitätsprogramm-Steuergerät | 50 |

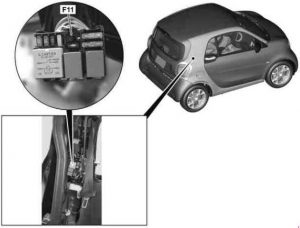

Sicherungs- und Relaismodul Stromversorgung
| Nr. | Beschreibung | [A] |
| 1 | Beheizbare Heckscheibe über Relais beheizbare Heckscheibe / Außenspiegel | 30 |
| 2 | Heizungsregler Beifahrersitz Heizungsregler Fahrersitz Betrifft Elektrofahrzeug: Regler Vakuumpumpe für Bremskraftverstärker |
30 |
| 3 | Stromversorgung Steuergerät Elektronisches Stabilitätsprogramm | 25 |
| 4 | Betrifft Elektrofahrzeuge: elektrische Reservesicherung 1 und elektrische Sicherung 2 | 40 |
| Relais Schiebedach | 25 | |
| 5 | Stromversorgung Sicherungs- und Relaismodul Verbrennungsmotor | 60 |
| 6 | Steuergerät Doppelkupplungsgetriebe Über Stecker für Stromkreis 30 geschützt |
50 |
| Betrifft Elektrofahrzeuge: Interne Fahrzeugsicherung und Stromversorgung Relaismodul | 40 | |
| 7 | Motor Lüfter Lüfterrelais |
30 |
| Elektromagnetischer Lüfterschalter Kühlung Verbrennungsmotor ICE |
30 | |
| 8 | Reserve | – |
| 9 | Gültig in den USA: Sekundärluftpumpe Betrifft Elektrofahrzeuge: Hochvolt-Batterieheizung Relais Hochvolt-Batterieheizung |
60 |
| Relais |
||
| K1 | Lüfterrelais | |
Über Smart Fortwo A453, C453, W453 (2014-2018)
Das Modell Smart Fortwo A453, C453, W453, das von 2014 bis 2018 produziert wurde, ist bekannt für seine kompakte Größe und seine Anpassungsfähigkeit an die Stadt. Dieses zweisitzige Auto bietet ein modernes Design und eine effiziente Raumnutzung, was es ideal für das städtische Umfeld macht. Der Smart Fortwo ist mit verschiedenen Motorisierungen ausgestattet, darunter Benzinmotoren mit 1,0 Liter und 0,9 Liter Hubraum mit Turbo, die ausreichend Leistung für den täglichen Gebrauch bieten. Das Fahrzeug ist auch bekannt für seine Wendigkeit und seinen geringen Kraftstoffverbrauch, was zu seiner Beliebtheit bei Stadtfahrern beiträgt.
Sicherungsplan Smart Fortwo A453, C453, W453
Diese Seite zeigt den Sicherungsplan für die Modelle Smart Fortwo A453, C453, W453. Der Sicherungskasten befindet sich in diesen Fahrzeugen normalerweise im Bereich unter dem Armaturenbrett oder im Motorraum. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren der elektrischen Systeme im Fahrzeug.
