Suzuki Liana (2001-2008) – Sicherungskasten
Sicherungs- und Relaisplan – Suzuki Aero (Liana)
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2001, 2002, 2003, 2004, 2005, 2006, 2007 und 2008.

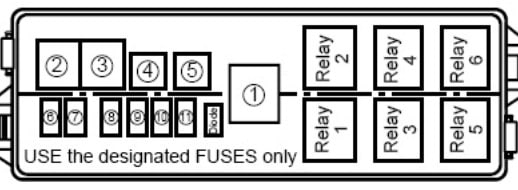

Motorraum
Befindet sich neben der Batterie, unter der Schutzabdeckung, auf die das aktuelle Schema angewendet wird.
Beschreibung
- Batterie 80A, Lichtmaschine, alle Stromkreise
- 60A Zündschalter
- Sicherungskasten 60A, Sicherungskasten Motorraum
- 60A ABS. Antriebs- und Steuereinheit
- Lüfterrelais 30A
- 15A Blinker-Set, Scheinwerfer – rechter Scheinwerfer (R)
- 15A Scheinwerfer – linker Scheinwerfer (L)
- 30A Kühlerlüfter-Steuerrelais Nr. 1 Kühlerlüfter-Steuerrelais Nr. 2
- Kompressorrelais 20A, Klimaanlagenlüfterrelais
- 15A Hauptrelais
- 15A Bremslichtschalter
Separat, am Batteriepol, kann sich die Hauptverteilersicherung befinden.
Fahrgastraum
Befindet sich unter dem Armaturenbrett auf der Fahrerseite, hinter einer Schutzabdeckung.
Beschreibung
| 12 | Kompressorrelais 10A, Klimaanlagenlüfterrelais, beheizter Spiegelschalter, Lüftermotorrelais, Lüftermotorrelais (Hi) |
| 13 | 15A Sitzheizung |
| 14 | 20A Heckscheibenheizungsschalter (Kombi) oder Heckscheibenheizungsrelais |
| 15 | 15 A ECM, Datenanschluss, Anzeigesatz, Scheinwerfer, Innenbeleuchtung, Kofferraumbeleuchtung, Stereoanlage, TCM |
| 16 | Nebelschlussleuchte 10A, Nebelschlussleuchtenschalter, Nebelschlussleuchtensteuerung |
| 17 | Alarm 10A |
| 18 | 15A Reserve |
| 19 | 10A H/T-Relais (Scheinwerfer/Rückwärts) oder Abmessungen (Rückwärts), Instrumenten- und Tafelbeleuchtung |
| 20 | 20A Zentralverriegelung |
| 21 | Reserve |
| 22 | 15A Elektronische SRS-Steuereinheit |
| 23 | Lichtmaschine 15A, Zündspulen |
| 24 | Türschlosssteuerung 10A, Notlichtschalter, Rückfahrlichtschalter, Getriebesensor, Griffmodus, Modussteuerungsschalter |
| 25 | 15A Scheibenwischer, vorderer Scheibenwischermotor, Scheinwerferpositionsaktuator (L), Scheinwerferpositionsaktuator (R), Scheinwerferpositionsschalter, Kombinationsschalter, Heckwischerrelais, Heckwischermotor |
| 26 | Elektronische ABS-Steuereinheit 10A, |
| 27 | 10A Anzeigesatz |
| 28 | 15A Zigarettenanzünder-Sicherung, Spiegelstromversorgung, Radio, Antennenverstärker |
| 29 | 15A Zubehör-Stromanschluss |
