Suzuki Jimny (1998-2020) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Suzuki Jimny (1998–2020), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Suzuki Jimny – Sicherungsschema
Baujahr: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 und 2017.
Motorraum
Im Suzuki Jimny mit Benzinmotoren befindet er sich links neben der Batterie. Bei Dieselmotoren – rechts.
Typ 1
Beschreibung
| 1 | 80A WATT (Batterie, Generator) |
| 2 | 50A ABS (ABS-Modul) |
| 3 | 60A IG (Zündschalter) |
| 4 | 30A (Beleuchtung usw. – Stromkreis des Montageblocks in der Kabine) |
| 5 | 30A (Beleuchtung usw.: – Stromkreis des Montageblocks in der Kabine) |
| 6 | 15A HEAD L (Instrument, Scheinwerfer links) |
| 7 | 15A HEAD R (Scheinwerfer rechts) |
| 8 | 15A F1 (Hauptrelais) |
| 9 | 15A A / C (Relais und elektrischer Kondensatorlüfter) |

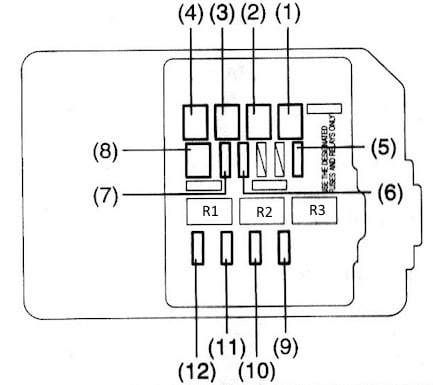

Typ 2
Beschreibung
| 1 | 50A Starten |
| 2 | Motor ABS 40A |
| 3 | 40A Starten |
| 4 | 30A ABS-Magnetventil |
| 5 | 15A Motorsteuerungssystem |
| 6 | 15A Scheinwerfer links |
| 7 | 15A Scheinwerfer rechts |
| 8 | 50A Sicherungskasten im Fahrgastraum |
| 9 | 15A Nebelscheinwerfer vorne |
| 10 | Lüfter 20A |
| 11 | 30A Fremder |
| 12 | Klimaanlage 20A |
- R1 – Kraftstoffpumpenrelais
- R2 – Relais des Klimaanlagen-Kondensatorlüftermotors
- R3 – Motorsteuerungssystem mit Relais

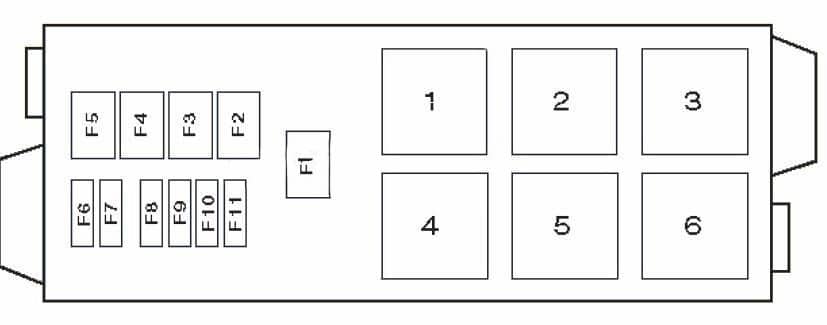

Typ 3
Beschreibung
| 1 | Relais der elektromagnetischen Kupplung des Klimakompressors |
| 2 | |
| 3 | |
| 4 | Relais der Kühlmittelheizung |
| 5 | |
| 6 | Motorsteuerungsrelais |
| F1 | (80A) Generator |
| F2 | (30A) Kühlgebläsemotor |
| F3 | (50A) ABS-System |
| F4 | (60A) |
| F5 | (60A) Zündsperrkreise |
| F6 | (15A) Linker Scheinwerfer |
| F7 | (15A) Rechter Scheinwerfer |
| F8 | (20A) Heizlüftermotor |
| F9 | (30A) Anlasser |
| F10 | (30A) ECM |
| F11 | (15A) Magnetische Kupplung des Klimakompressors |

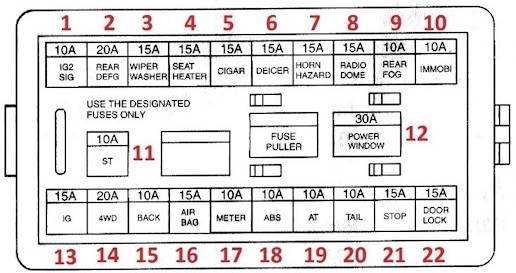

Fahrgastraum
Befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Typ 1
Beschreibung
| F1 | 10A Heizlüftermotor |
| F2 | 15A / 20A Beheizbare Heckscheibe |
| F3 | 15A Reiniger, Scheibenwischer |
| F4 | 15A Sitzheizung |
| F5 | 15A Zigarettenanzünder-Sicherung |
| F6 | 15A Beheizbare Frontscheibe |
| F7 | Alarm 15A |
| F8 | Radio 15A |
| F9 | 10A Nebelschlussleuchte |
| F10 | 10A Wegfahrsperre |
| F11 | 10A Anlasser |
| F12 | Elektrische Fensterheber 30A |
| F13 | 15A Motorsteuerungssystem |
| F14 | 20A 4WD-Kontrollsystem |
| F15 | 10A Rückfahrlicht(er) |
| F 16 | 15A SRS |
| F17 | 10A Armaturenbrett |
| F18 | ABS-System 10A |
| F19 | 10A Elektronische Getriebesteuerung |
| F20 | 10A Rücklichter |
| F21 | 15A Bremslichter |
| F22 | 15A Zentralverriegelung |
Suzuki Jimny – Sicherungskasten-Schema
Baujahr: 2018, 2019, 2020.

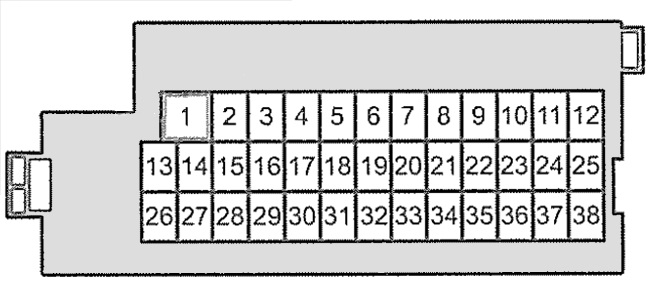

Sicherungskasten im Fahrgastraum
Der Sicherungskasten befindet sich unter dem Armaturenbrett (Fahrerseite).
Sicherungsbelegung im Sicherungskasten des Armaturenbretts
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30A | Fensterstromversorgung |
| 2 | 10 A | Kilometerzähler |
| 3 | 15A | Motorsteuerungsmodul |
| 4 | 5A | Zündsignal-1 2 |
| 5 | 20A | Reserve |
| 6 | — | Nicht verwendet |
| 7 | — | Nicht verwendet |
| 8 | 20A | Türschloss |
| 9 | 15A | Lenkradschloss |
| 10 | 10 A | Wette |
| 11 | — | Nicht verwendet |
| 12 | 10 A | Nebelschlussleuchte |
| 13 | 5A | ABS/ESP-Steuerungsmodul |
| 14 | 15A | Sitzheizung |
| 15 | 5A | Zündsignal-1 3 |
| 16 | 10 A | Begrüßungslicht-2 |
| 17 | 5A | Begrüßungslicht |
| 18 | 15A | Radio |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 19 | 5A | CONT |
| 20 | 5A | Taste 2 |
| 21 | 20A | Fenster-Timer-Schalter |
| 22 | 5A | Schlüssel |
| 23 | 15A | Hupe |
| 24 | 5A | Rücklicht (links) |
| 25 | 10 A | Rücklicht |
| 26 | 10 A | Airbag |
| 27 | 10 A | Zündsignal-1 |
| 28 | 10 A | Reservelicht |
| 29 | 5A | ACC-3 |
| 30 | 20A | Heckscheibenheizung |
| 31 | 10 A | Beheizbarer Spiegel |
| 32 | 15A | ACC-2 |
| 33 | 5A | ACC |
| 34 | 10 A | Heckscheibenwischer |
| 35 | 5A | Zündsignal-2 |
| 36 | 15A | Waschdüsen |
| 37 | 25A | Frontscheibenwischer |
| 38 | 10 A | Bremslicht |

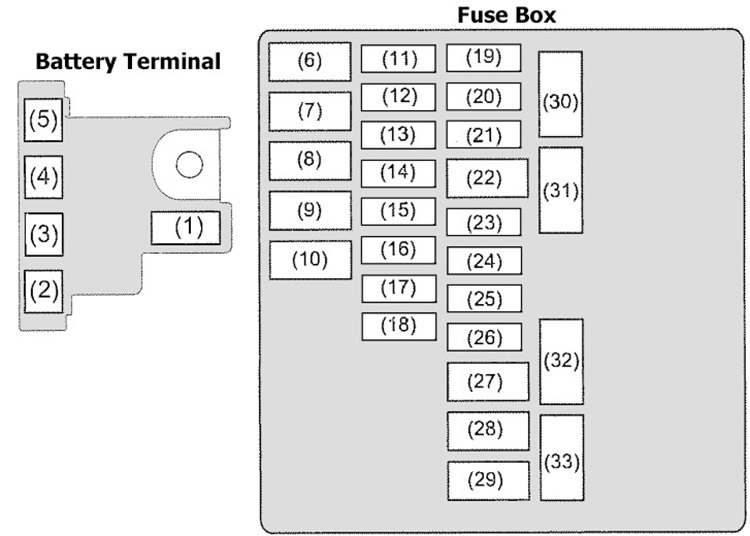

Sicherungskasten im Motorraum
Die Hauptsicherungen befinden sich am Pluspol der Batterie, der Sicherungskasten befindet sich neben der Batterie.
Sicherungsbelegung im Sicherungskasten des Motorraums
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 120A | FL1 |
| 2 | 100A | FL2 |
| 3 | 80A | FL3 |
| 4 | 100A | FL4 |
| 5 | 50A | FL5 |
| 6 | 50A | Starten |
| 7 | 40A | Motor ABS |
| 8 | — | Nicht verwendet |
| 9 | 30A | Lüfter |
| 10 | 30A | Anlassermotor |
| 11 | 30A | Scheinwerferreinigung |
| 12 | 15A | Scheinwerfer (rechts) |
| 13 | 15A | Scheinwerfer (links) |
| 14 | 25A | ABS/ESP-Steuerungsmodul |
| 15 | — | Nicht verwendet |
| 16 | 15A | Zündspule |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 17 | 25A | Scheinwerfer |
| 18 | 30A | Reserve |
| 19 | — | Nicht verwendet |
| 20 | 15A | Kraftstoffeinspritzung |
| 21 | 15A | Wechsel |
| 22 | 50A | Zündschalter 2 |
| 23 | 10 A | Klimakompressor |
| 24 | 10 A | 4WD |
| 25 | 20A | Nebelscheinwerfer vorne |
| 26 | — | Nicht verwendet |
| 27 | 40A | Servolenkung |
| 28 | — | Nicht verwendet |
| 29 | 40A | Kühlerlüfter |
| 30 | — | Nicht verwendet |
| 31 | 5A | Anlassermotor |
| 32 | 15A | Scheinwerfer (links) |
| 33 | 15A | Scheinwerfer (rechts) |
Über Suzuki Jimny (1998-2020)
Der Suzuki Jimny, hergestellt von 1998 bis 2020, ist ein kompaktes Geländefahrzeug, das aufgrund seiner Robustheit und Fähigkeit, anspruchsvolles Gelände zu bewältigen, an Popularität gewonnen hat. Dieses Modell ist bekannt für sein einfaches, aber effektives Design, das einen stabilen Rahmen und Allradantrieb umfasst. Der Suzuki Jimny war mit verschiedenen Motoren erhältlich, darunter Benzin-Vierzylinder mit einem Hubraum von 1,3 bis 1,5 Litern, die ausreichend Leistung für Fahrten in der Stadt und im Gelände boten. Dank seiner kompakten Abmessungen und seines geringen Gewichts ist der Jimny ideal für enge Stadtstraßen und abenteuerliche Ausflüge in die Natur.
Sicherungskasten-Schema Suzuki Jimny
Diese Seite zeigt das Sicherungskasten-Schema für den Suzuki Jimny, das für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Im Suzuki Jimny befindet sich der Sicherungskasten normalerweise im Fahrzeuginneren, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb Ihres Fahrzeugs.
