Suzuki Vitara (1998-2019) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Suzuki Vitara (1998–2019), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Suzuki Vitara
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 und 2006.

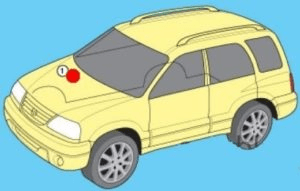

Sicherungskasten unter der Motorhaube
Befindet sich auf der rechten Seite neben der Batterie.

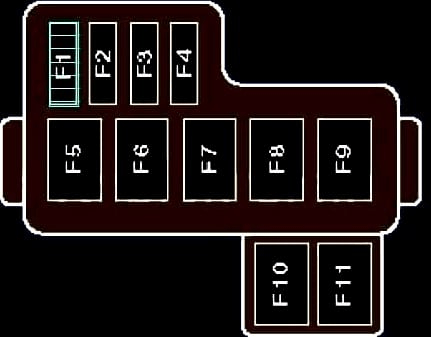

Typ 1
| Nummer | Ampere und Beschreibung |
| F1 | (15A / 25A) Optionale Ausstattung |
| F2 | (15A) Benzin: Motorsteuerung |
| F3 | (15A) Scheinwerfer rechts |
| F4 | (15A) |
| F5 | (60A) |
| F6 | (Z30A) Sicherung Armaturenbrett / Sicherungskasten Relais |
| F7 | (60A) Startunterbrechungsschaltungen |
| F8 | (50A) ABS/ESP-System |
| F9 | (80A/100A) |
| F10 | (30A) Motorsteuerung |
| F11 | (25A) Klimaanlage |

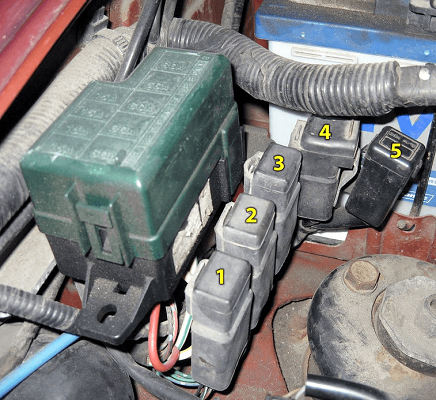

Zusätzliche Elemente:
1. Sicherung oder Relais zur Installation;
2. Sicherung oder Relais zur Installation;
3. Relais Klimakompressor;
4. Relais Klimaanlagenlüfter;
5. Sicherungen für Zusatzausstattung
Typ 2
| Nummer | Ampere und Beschreibung |
| 1 | Klimaanlagenrelais |
| 2 | Relais Nr. 1 Lüfter schnell Kondensator e/d |
| 3 | Relais Scheinwerfer Nebelscheinwerfer |
| 4 | Hupenrelais |
| 5 | Kondensatorlüfterrelais |
| 6 | Relais Nr. 2 Lüfter schnell Kondensator e/d |
| 7 | Getriebesteuerrelais |
| 8 | Sauerstoffsensor-Heizrelais |
| F1 | (15A) Scheinwerfer links |
| F2 | (15A) Motorsteuerung |
| F3 | (15A) Bremslichter |
| F4 | (25A) Beheizbare Heckscheibe |
| F5 | (60A) Heizlüftermotor |
| F6 | (60A) ABS-System |
| F7 | (15A) Motorsteuerung |
| F8 | (15A) Hupe |
| F9 | (25A) Klimaanlage |
| F10 | (15A) Scheinwerfer Nebelscheinwerfer |
| F11 | (15A) Scheinwerfer rechts |
| F12 | (60A) Sicherung Armaturenbrett und Sicherungskasten Relais |
| F13 | (60A) Startunterbrechungsschaltungen |
| Nummer | Ampere und Beschreibung |
| 1 | Klimaanlagenrelais |
| 2 | Relais Nr. 1 Lüfter schnell Kondensator e/d |
| 3 | Relais Scheinwerfer Nebelscheinwerfer |
| 4 | Hupenrelais |
| 5 | Kondensatorlüfterrelais |
| 6 | Relais Nr. 2 Lüfter schnell Kondensator e/d |
| 7 | Getriebesteuerrelais |
| 8 | Sauerstoffsensor-Heizrelais |
| F1 | (15A) Scheinwerfer links |
| F2 | (15A) Motorsteuerung |
| F3 | (15A) Bremslichter |
| F4 | (25A) Beheizbare Heckscheibe |
| F5 | (60A) Heizlüftermotor |
| F6 | (60A) ABS-System |
| F7 | (15A) Motorsteuerung |
| F8 | (15A) Hupe |
| F9 | (25A) Klimaanlage |
| F10 | (15A) Nebelscheinwerfer |
| F11 | (15A) Scheinwerfer rechts |
| F12 | (60A) Sicherung Armaturenbrett und Sicherungskasten Relais |
| F13 | (60A) Startunterbrechungsschaltungen |
Zusätzliche Elemente:
– (120A) Generator (Hauptsicherung am Batterieanschluss);
– (40A) Zusatzheizung;
– (40A) Kühlgebläsemotor;
– (80A) Zündkerzen.
Kabine
Befindet sich auf der Fahrerseite unter der Verkleidung an der Seitenwand (abgedeckt mit einer schwarzen Abdeckung, auf der das aktuelle Datum angegeben sein muss). Es ist einfacher, sie zu erreichen, wenn die Verkleidung unter der Lenksäule entfernt wird (mit 4 Schrauben an den Ecken befestigt).
| Name | Beschreibung |
| A / C | Klimaanlage |
| ABS | ABS |
| ALT | Generator |
| ALT-S | Generator |
| AM | Motorschalter |
| DEF | Scheibenheizung |
| DOOM | Innenbeleuchtung |
| DOOR | Tür |
| ECU | Motorsteuergerät (Management) |
| EDU | Einspritzsteuerung |
| EFI | elektronisches Einspritzsteuersystem im Fahrzeug |
| ENG MAIN | Hauptmotor |
| FAN | Lüfter |
| FOG | Nebelscheinwerfer |
| Fr | vorne |
| F-TAIL | Rückleuchten |
| GAUGE | Armaturenbrett, Tachometer |
| HAZARD | Warnblinkanlage |
| HAZ-TRN | Warnblinkanlage |
| HEAD | Scheinwerfer |
| HEAD LH | Scheinwerfer links |
| HEAD RH | Scheinwerfer rechts |
| HORN | Hupe |
| HTR | Heizung |
| AM/UP | im Leerlauf |
| IG | Zündung |
| IGN | Zündung |
| MAIN | Haupt |
| P / W | Fensterheber |
| POWER | Stromversorgung |
| PWR | Stromversorgung |
| RAD | Radio |
| Rr / rear | hinten |
| CIG | Zigarettenanzünder |
| SPARE | Ersatz |
| ST | Anlasser |
| STOP | Stoppsignal |
| TAIL | Rückleuchten |
| TURN | Blinker |
| WASH | Scheibenwischer |
| WIP | Scheibenwischer |
| WIPER | Scheibenwischer |
| Die Sicherung des Zigarettenanzünders ist als CIGAR gekennzeichnet | |
| Name | Beschreibung |
| A / C | Klimaanlage |
| ABS | ABS |
| ALT | Generator |
| ALT-S | Generator |
| AM | Motorschalter |
| DEF | Scheibenheizung |
| DOOM | Innenbeleuchtung |
| DOOR | Tür |
| ECU | Motorsteuergerät (Management) |
| EDU | Einspritzsteuerung |
| EFI | elektronisches Einspritzsteuersystem im Fahrzeug |
| ENG MAIN | |
| FAN | Lüfter |
| FOG | Nebelscheinwerfer |
| Fr | vorne |
| F-TAIL | Rückleuchten |
| GAUGE | Armaturenbrett, Tachometer |
| HAZARD | Warnblinkanlage |
| HAZ-TRN | Warnblinkanlage |
| HEAD | Scheinwerfer |
| HEAD LH | Scheinwerfer links |
| HEAD RH | Scheinwerfer rechts |
| HORN | Hupe |
| HTR | Heizung |
| AM/UP | im Leerlauf |
| IG | Zündung |
| IGN | Zündung |
| MAIN | Haupt |
| P / W | Fensterheber |
| POWER | Stromversorgung |
| PWR | Stromversorgung |
| RAD | Radio |
| Rr / rear | hinten |
| CIG | Zigarettenanzünder |
| SPARE | Ersatz |
| ST | Anlasser |
| STOP | Stoppsignal |
| TAIL | Rückleuchten |
| TURN | Blinker |
| WASH | Scheibenwischer |
| WIP | Scheibenwischer |
| WIPER | Scheibenwischer |
| Die Sicherung des Zigarettenanzünders ist als CIGAR gekennzeichnet | |

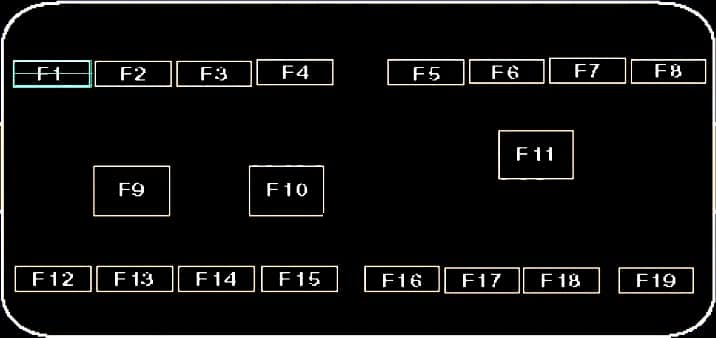

Typ 2
| Nummer | Ampere und Beschreibung |
| F1 | (15A) |
| F2 | (15A) Nebelschlussleuchten |
| F3 | (20A) Zentralverriegelung |
| F4 | (15A) Motorsteuerung |
| F5 | (20A) Kraftstofffilterheizung |
| F6 | (15A) Alarm |
| F7 | (15A) |
| F8 | (15A) |
| F9 | (30A) Heizlüftermotor |
| F10 | (30A) Elektrische Fensterheber |
| F11 | (30A) Reserve |
| F12 | (15A) Motorsteuerung |
| F13 | (10 A) |
| F14 | (15A) Scheibenwischer/Waschanlage |
| F15 | (20A) Zigarettenanzünder |
| F 16 | (15A) Sitzheizung |
| F17 | (15A) |
| F18 | (25A) Kofferraum |
| F19 | (20A) |
Suzuki Vitara (2016-2019…) – Sicherungskastenbelegung
Baujahr: 2016, 2017, 2018, 2019.
Es werden Informationen aus dem Handbuch von 2016 verwendet. Die Position und Funktion der Sicherungen in zu verschiedenen Zeiten hergestellten Autos können variieren.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Suzuki Escudo sind die Sicherungen #28 „ACC2“ und #35 „ACC3“ im Sicherungskasten auf dem Armaturenbrett.

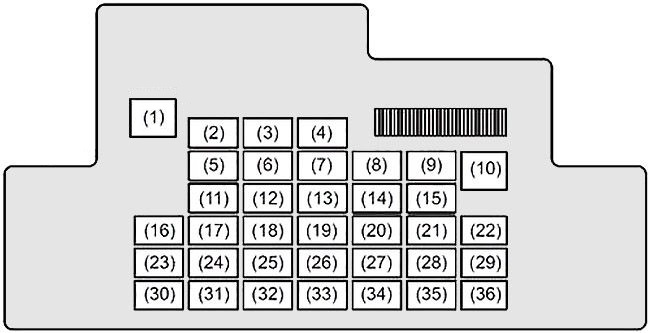

Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens
Befindet sich unter dem Armaturenbrett (links).
Sicherungskastenbelegung
Sicherungsbelegung auf dem Armaturenbrett
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| Nr | Name | Ampere [A] | Beschreibung |
| 1 | — | — | Nicht verwendet |
| 2 | A-STOP | 10 A | Motor-Start-Stopp-System |
| 3 | A-STOP | 10 A | Innenbeleuchtung |
| 4 | RADIO | 15A | Radio |
| 5 | P/WT | 20A | Fensterheber-Timerfunktion |
| 6 | S/R | 20A | Nicht verwendet |
| 7 | HAZ | 10 A | Warnblinkanlage |
| 8 | HORN | 15A | Hupe |
| 9 | 4WD | 15A | Allradantrieb |
| 10 | TAIL | 10 A | Rücklicht |
| 11 | STL | 15A | Lenkradschloss |
| 12 | DRL | 10 A | Nicht verwendet |
| 13 | BCM | 7,5A | BCM |
| 14 | STOP | 10 A | Bremslicht |
| 15 | RR FOG | 7,5A | Nicht verwendet |
| 16 | D/L | 20A | Türschloss |
| 17 | DEF RR | 20A | Heckscheibenheizung |
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| 18 | MRR HTP | 10 A | Spiegelheizung |
| 19 | IG COIL | 15A | Zündspule |
| 20 | A/B | 10 A | Airbag |
| 21 | — | — | Nicht verwendet |
| 22 | CRUISE | 7,5A | Tempomat |
| 23 | ST SIG | 7,5A | Anlassermotor |
| 24 | ABS | 10 A | ABS |
| 25 | BACK | 10 A | Rückfahrlichter |
| 26 | IG1 SIG | 7,5A | Servolenkung |
| 27 | MTR | 10 A | Kilometerzähler |
| 28 | ACC2 | 15A | Zubehör |
| 29 | ACC | 15A | Rückspiegel |
| 30 | WIP | 15A | Scheibenwischer |
| 31 | RADIO2 | 15A | Nicht verwendet |
| 32 | IG2 SIG | 7,5A | Kühlerlüfter |
| 33 | P/W | 30A | Elektrische Fensterheber |
| 34 | FR WIP | 30A | Frontscheibenwischermotor |
| 35 | ACC3 | 10 A | Zubehör |
| 36 | S/H | 20A | Sitzheizung |
Sicherungsbelegung im Motorraum
Sicherungsbelegung
Sicherungsbelegung im Motorraum
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| Nr | Name | Ampere [A] | Beschreibung |
| 1 | IG1 IG2 | 7,5A | Radarsensor |
| 2 | RDTR2 | 30A | Kühler (sekundär) |
| 3 | FR FOG | 20A | Nebelscheinwerfer vorne |
| 4 | H/L2 | 7,5A | Scheinwerfer |
| 5 | H/L3 | 25A | Nicht verwendet |
| 6 | ABS2 | 25A | ABS/ESP-Steuerung |
| 7 | H/L | 25A | Scheinwerfer |
| 8 | B/U | 30A | Reserve |
| 9 | DCDC2 | 30A | Nicht verwendet |
| 10 | IGN | 40A | Zündung |
| 11 | ABS | 40A | ABS |
| 12 | ST | 30A | Anlassermotor |
| 13 | T/M3 | 7,5A | Nicht verwendet |
| 14 | F/HTR | 30A | Nicht verwendet |
| 15 | RDTR | 30A | Kühlerlüfter |
| 16 | T/M2 | 30A | Nicht verwendet |
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| 17 | T/M PUMP | 40A | Nicht verwendet |
| 18 | DCDC | 30A | Nicht verwendet |
| 19 | — | — | Nicht verwendet |
| 20 | FI | 20A | Kraftstoffeinspritzung |
| 21 | CPRSR | 10 A | Kompressor |
| 22 | T/M1 | 15A | Nicht verwendet |
| 23 | BLW | 30A | Kühlerlüfter |
| 24 | — | — | Nicht verwendet |
| 25 | T/M5 | 15A | Nicht verwendet |
| 26 | ST SIG | 7,5A | Motor-Start-Stopp-System |
| 27 | H/LL | 15A | Scheinwerfer (links) |
| 28 | H/L HI L | 15A | Fernlicht (links) |
| 29 | — | — | Nicht verwendet |
| 30 | — | — | Nicht verwendet |
| 31 | FI | 15A | Nicht verwendet |
| 32 | H/LR | 15A | Scheinwerfer (rechts) |
| 33 | H/L HI R | 15A | Fernlicht (rechts) |
Übersetzung aus dem Japanischen, mögliche Ungenauigkeiten!
