Suzuki Cultus a Swift (1989-1994) – Sicherungskasten
Sicherungs- und Relaisplan – Suzuki Cultus und Swift
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1989, 1990, 1991, 1992, 1993, 1994.

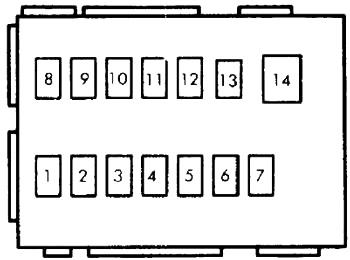

Sicherungsplan im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 10 | Scheinwerfer links und Blinker |
| 2 | 10 | Scheinwerfer rechts |
| 3 | 15 | Innenbeleuchtung, Kennzeichenbeleuchtung, Vorder- und Rücklicht, Armaturenbrettbeleuchtung |
| 4 | 15 | Nebelscheinwerfer vorne |
| 5 | 15 | Warnsignal und Hupe |
| 6 | 20 | Zündanlage und Anzeigen, Warnleuchten |
| 7 | 20 | Heizungsgebläsemotor, Klimaanlagenkreis |
| 8 | 15 | Bremslichter |
| 9 | 15 | Zigarettenanzünder und Radio |
| 10 | 10 | Rückfahrlicht |
| 11 | 15 | Heckscheibenheizung |
| 12 | 15 | Scheibenwischer vorne und hinten/Pulsator |
| 13 | Schalter | |
| 14 | Startsignal | |
Sicherungsplan im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | 60 | Haupt |
| B | 40 | Grund |
| C | 30 | Grund |
| D | 30 | Klimaanlage |
| E | 15 | Elektronische Kraftstoffeinspritzung |
| F | 15 | Klimaanlage |
Über Suzuki Cultus und Swift (1989-1994)
Die Suzuki Cultus und Swift der Baujahre 1989 bis 1994 sind kompakte Automobile, die sich aufgrund ihrer Zuverlässigkeit und Wirtschaftlichkeit großer Beliebtheit erfreuten. Diese Modelle waren mit verschiedenen Motorisierungen erhältlich, darunter Benzinmotoren mit einem Hubraum von 1,0 bis 1,6 Litern. Ihr Design war einfach, aber funktional, was zu ihrer Popularität bei Fahrern beitrug, die ein praktisches und wirtschaftliches Fahrzeug suchten. Der Innenraum wurde mit Schwerpunkt auf Komfort und Zweckmäßigkeit gestaltet, was sie zu einer idealen Wahl für Stadt- und Überlandfahrten macht.
Sicherungsplan Suzuki Cultus und Swift
Diese Seite zeigt den Sicherungsplan für die Modelle Suzuki Cultus und Swift der Baujahre 1989 bis 1994. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett oder im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Stromstärke und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Stromstärke zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement zum Schutz der elektrischen Schaltkreise des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
