Suzuki Vitara Brezza (2016-2022) – Sicherungskasten
Sicherungs- und Relaisplan – Suzuki Vitara Brezza
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2016, 2017, 2018, 2019, 2020, 2021, 2022.
Sicherung Armaturenbrett
Die Sicherung befindet sich unter dem Armaturenbrett auf der Beifahrerseite.
Um an die Sicherungen zu gelangen, entfernen Sie die Befestigungselemente (1), indem Sie sie mit einem Schlitzschraubendreher wie abgebildet anheben, und entfernen Sie dann die Abdeckung (2).

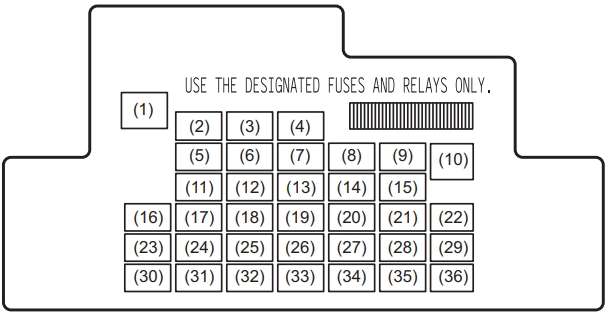

Schema (Typ 1)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | Nicht verwendet |
| 2 | 20 | Fenster-Zeitschalter |
| 3 | 15 | Lenkradschloss |
| 4 | 20 | Heckscheibenheizung |
| 5 | 20 | Schiebedach |
| 6 | 10 | DRL |
| 7 | 10 | Beheizter Spiegel |
| 8 | 7,5 | Startsignal |
| 9 | 15 | Zubehörsicherung 2 |
| 10 | 30 | Fensterstromversorgung |
| 11 | 10 | Warnblinkanlage |
| 12 | 7,5 | BCM |
| 13 | 15 | Zündspule |
| 14 | 10 | ABS-Steuermodul |
| 15 | 15 | Zubehörsicherung |
| 16 | 10 | A-STOP-Controller |
| 17 | 15 | Hupe |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 18 | 10 | Bremslichter |
| 19 | 10 | Airbag |
| 20 | 10 | Rückfahrlicht |
| 21 | 15 | Scheibenwaschanlage |
| 22 | 30 | Frontscheibenwischer |
| 23 | 10 | Deckenleuchte |
| 24 | 15 | Allradantrieb |
| 25 | 7,5 | Nebelschlussleuchte |
| 26 | – | Nicht verwendet |
| 27 | 7,5 | Zündsignal-1 |
| 28 | 15 | Radio 2 |
| 29 | 10 | Zubehörsicherung 3 |
| 30 | 15 | Radio |
| 31 | 10 | Rücklicht |
| 32 | 20 | Türverriegelung |
| 33 | 7,5 | Tempomat |
| 34 | 10 | Kilometerzähler |
| 35 | 7,5 | Zündsignal-2 |
| 36 | 20 | Sitzheizung |
Schema (Typ 2)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | ACC-2 |
| 2 | 15 | ACC-1 |
| 3 | 10 | Rücklicht |
| 4 | 15 | Hupe |
| 5 | 10 | Deckenleuchte |
| 6 | 15 | Radio |
| 7 | 10 | ABS |
| 8 | 20 | Fenster-Timer |
| 9 | 10 | Warnblinkanlage |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 10 | 20 | Türverriegelung |
| 11 | 7,5 | Zündsignal-2 |
| 12 | 30 | Frontscheibenwischer |
| 13 | 15 | Scheibenwischer |
| 14 | 7,5 | Startsignal |
| 15 | 15 | Zündspule |
| 16 | 10 | Kilometerzähler |
| 17 | 10 | Rückfahrlicht |
| 18 | 10 | Airbag |
| 19 | 7,5 | Tempomat |
| 20 | 7,5 | Zündsignal |
Sicherungsplan Motorraum
Zum Entfernen einer Sicherung verwenden Sie den Sicherungszieher, der sich auf der Rückseite des Sicherungskastendeckels befindet. Die Stromstärke jeder Sicherung ist auf der Rückseite des Sicherungskastendeckels angegeben.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 60 | FL7 |
| 2 | 80 | FL6 |
| 3 | 100 | FL5 |
| 4 | 80 | FL4 |
| 5 | 100 | FL3 |
| 6 | 100 | FL2 |
| 7 | 120 | FL1 |
| 8 | 50 | Zündschalter -2 |
| 9 | 7,5 | ECM |
| 10 | 10 | Luftkompressor |
| 11 | 30 | FI |
| 12 | 20 | Kraftstoffpumpe |
| 13 | 30 | Reserve |
| 14 | – | Nicht verwendet |
| 15 | – | Nicht verwendet |
| 16 | 40 | Kühlerlüfter |
| 17 | – | Nicht verwendet |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 18 | 30 | Lüfter |
| 19 | 30 | Motorstart |
| 20 | 40 | ABS-Motor |
| 21 | 10 | Bremslichter |
| 22 | Nicht verwendet | |
| 23 | 25 | Hauptlicht |
| 24 | 25 | ABS-Steuermodul |
| 25 | 15 | Abblendlicht vorne (links) |
| 26 | 15 | Abblendlicht vorne (rechts) |
| 27 | 10 | Nebelscheinwerfer vorne |
| 28 | 40 | Zündung |
| 29 | 7,5 | Startsignal |
| 30 | – | Nicht verwendet |
| 31 | – | Nicht verwendet |
| 32 | 15 | Fernlicht (rechts) |
| 33 | 15 | Fernlicht (links) |
| 34 | 20 | INJ DRV |
| 35 | 10 | FI2 |
| 36 | – | Nicht verwendet |
