Suzuki Ritz (2009-2016) – Sicherungskasten
Sicherungs- und Relaisplan – Suzuki (Maruti) Ritz
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

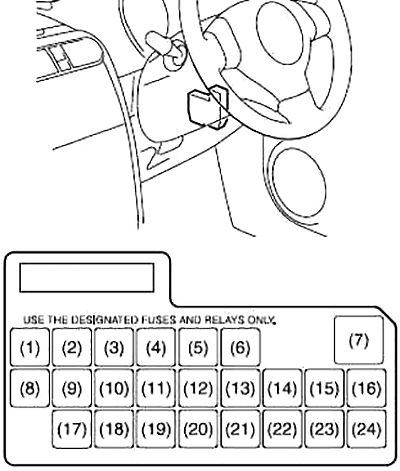

Sicherungsplan Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite. Drücken Sie an beiden Enden und entfernen Sie die Abdeckung, um ihn herauszunehmen. Verwenden Sie den Sicherungszieher, der sich im Sicherungskasten befindet, um eine Sicherung zu entfernen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | 15 | Zündspule |
| 3 | 10 | Rückfahrlicht |
| 4 | 10 | Kilometerzähler |
| 5 | 15 | Zubehör 1 |
| 6 | 15 | Zubehör 2 |
| 7 | 30 | Fensterheber |
| 8 | 15 | Lavalunotto |
| 9 | 10 | IG1 SIG |
| 10 | 15 | Airbag |
| 11 | 10 | Antiblockiersystem |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 | Rücklicht |
| 13 | – | – |
| 14 | 20 | Türschloss |
| 15 | – | – |
| 16 | 10 | ST SIG |
| 17 | 10 | Wegfahrsperre |
| 18 | 10 | IG2 SIG |
| 19 | 15 | Nebelschlussleuchte |
| 20 | 15 | Radio |
| 21 | 20 | Heckscheibenheizung |
| 22 | 15 | Hupe und Warnblinkanlage |
| 23 | – | – |
| 24 | – | – |
Sicherungskasten im Motorraum
Die Hauptsicherung, die Primärsicherungen und einige einzelne Sicherungen befinden sich im Motorraum. Wenn die Hauptsicherung durchbrennt, funktioniert keine elektrische Komponente. Im Falle eines Durchbrennens der Hauptsicherung funktioniert keine elektrische Komponente der entsprechenden Lastgruppe.

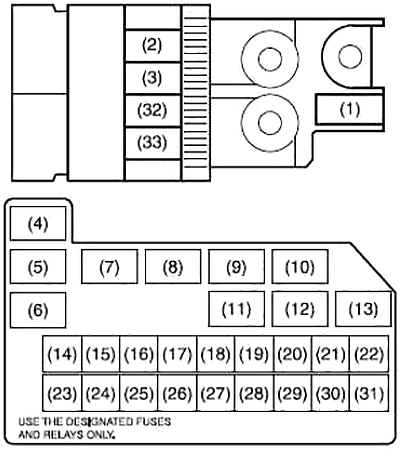

Schema (Benzin)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 80 | Gesamte elektrische Last |
| 2 | 50 | Fensterheber, Zündung.
Scheibenwischer, Starten |
| 3 | 50 | Rücklicht, Heckscheibenheizung, Türschloss, Warnblinkanlage/Hupe, Innenraumbeleuchtung |
| 14 | 30 | Heizungssicherung |
| 15 | 15 | Kraftstoffeinspritzung |
| 16 | 10 | Luftkompressor |
| 17 | 15 | Stromversorgung A/T-Steuergerät |
| 18 | 15 | Bremslichtschalter |
| 19 | 30 | ABS-Steuergerät |
| 20 | 30 | Anlassermotor |
| 21 | – | – |
| 22 | 50 | Servolenkungs-Steuergerät |
| 23 | 30 | Zündschlüssel |
| 24 | 30 | Kühlerlüfter |
| 25 | – | – |
| 26 | 30 | ABS-Steuergerät |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Nebelschlussleuchte |
| 30 | 15 | Scheinwerfer (links) |
| 31 | 15 | Scheinwerfer (rechts) |
| 32 | 80 | Heizung, Luftkompressor, Servolenkung |
| 33 | 80 | Kühlerlüfter, Nebelschlussleuchte, Scheinwerfer |
| 4 | Kühlerlüfterrelais #1 | |
| 5 | Kühlerlüfterrelais #2 | |
| 6 | Kühlerlüfterrelais #3 | |
| 7 | Anlassermotorrelais | |
| 8 | Hauptrelais | |
| 9 | – | |
| 10 | Nebelscheinwerferrelais | |
| 11 | Kraftstoffpumpenrelais | |
| 12 | Luftkompressorrelais | |
| 13 | A/T-Relais | |

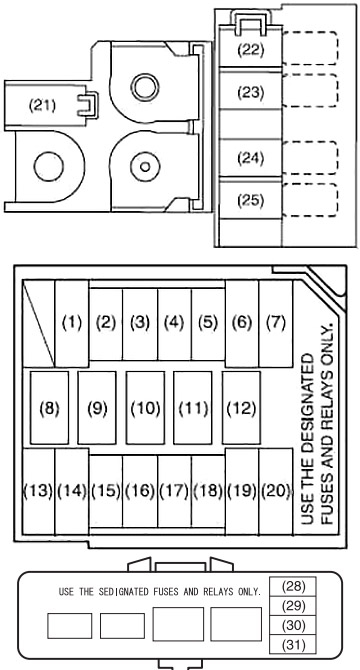

Schema (Diesel)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Motorstart |
| 2 | 10 | Luftkompressor |
| 3 | 15 | Kraftstoffpumpe |
| 4 | 30 | FI |
| 5 | 30 | Heizung |
| 6 | 30 | Kühlerlüfter |
| 7 | 50 | Servolenkungs-Steuergerät |
| 13 | 30 | ABS-Steuergerät |
| 14 | 30 | ABS-Steuergerät |
| 15 | 15 | Bremslichtschalter |
| 16 | 15 | Scheinwerfer (rechts) |
| 17 | 15 | Scheinwerfer (links) |
| 18 | 15 | Nebelschlussleuchte |
| 19 | 30 | Zündschlüssel |
| 20 | 50 | Fensterheber. Zündung, Scheibenwischer, Starten |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 21 | 100 | Alle elektrischen Lasten |
| 22 | 100 | ABS, MIL, Nebelscheinwerfer |
| 23 | 100 | EPS, Kühlerlüfter. Heizung, Starten |
| 24 | 50 | Glühbirne |
| 25 | 100 | Licht |
| 26 | 30 | – |
| 27 | 30 | – |
| 28 | – | – |
| 29 | 20 | FI-Sicherung |
| 30 | – | – |
| 31 | 10 | FI3 |
| 8 | Kühlerlüfterrelais #1 | |
| 9 | Kühlerlüfterrelais #2 | |
| 10 | Kühlerlüfterrelais #3 | |
| 11 | Luftkompressorrelais | |
| 12 | Anlassermotorrelais | |
Über Suzuki Ritz (2009-2016)
Der Suzuki Ritz, hergestellt zwischen 2009 und 2016, ist ein kompaktes Automobil, das sich durch Praktikabilität und modernes Design auszeichnet. Dieses Modell ist bekannt für seine Zuverlässigkeit und Effizienz, was es bei Stadtfahrern beliebt macht. Der Suzuki Ritz bietet verschiedene Motoroptionen, darunter Benzin- und Dieselversionen, die eine ausgewogene Leistung und Kraftstoffeffizienz bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Platz für Passagiere und Gepäck. Dank seiner kompakten Abmessungen ist der Ritz ideal für Fahrten in der Stadt, wobei er auch auf längeren Fahrten ausreichend Stabilität und Komfort beibehält.
Sicherungsplan Suzuki Ritz
Diese Seite zeigt den Sicherungsplan für das Modell Suzuki Ritz, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten in diesem Modell befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und Funktionen zu haben.
