In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota 4Runner N280 (2010–2017), erfahren, wo sich die Sicherungskästen im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Sicherungs- und Relaisplan – Toyota 4Runner N280

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2010, 2011, 2012.

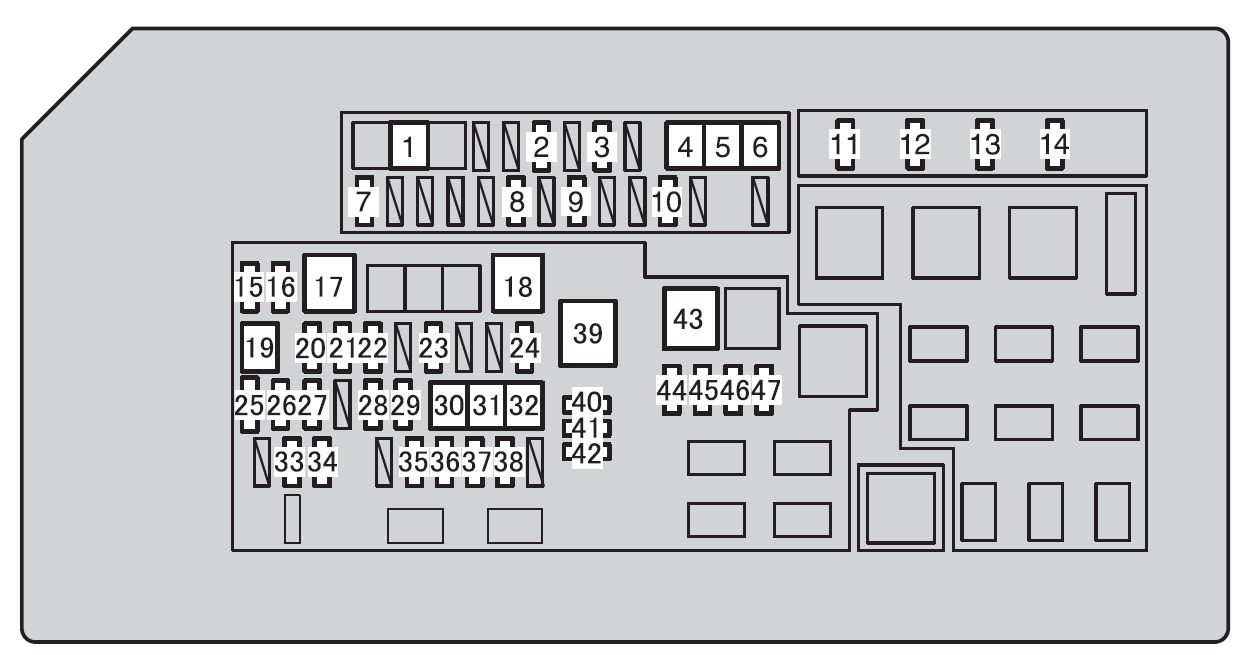

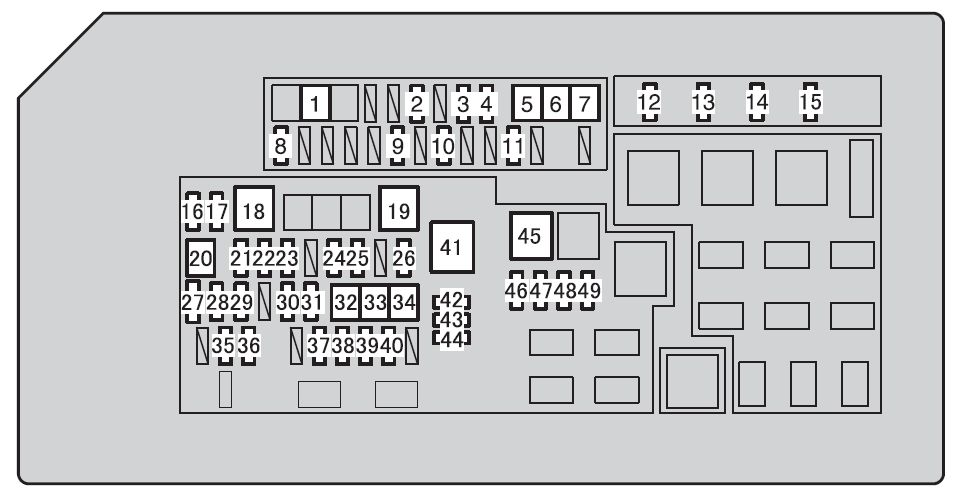

Motorraum

Nummer	Ampere [A]	Beschreibung
1	30	PTC-Heizung
2	30	Heckscheibenheizung
3	20	Frontscheibenwischerheizung
4	30	PTC-Heizung
5	30	Anhänger-Zusatzbatterie
6	10	PTC-Heizung
7	10	Außenspiegelheizung
8	30	Anhänger-Rücklicht
9	10	Klimaanlage
10	10	Brems-/Rücklichter
11	20	Sicherungen INJ, IGN, GAUGE
12	10	Hupe
13	25	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
14	20	A/F-Sensor
15	10	Rechter Scheinwerfer (Abblendlicht)
16	10	Linker Scheinwerfer (Abblendlicht)
17	50	Klimaanlage
18	80	Steckdosen
19	30	Startsystem
20	20	Sicherungen H-LP RH-HI, H-LP LH-HI
21	7,5	Ladesystem
22	15	Blinker; Warnblinkanlage.
23	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
24	30	Anhänger-Brems-/Blinkerleuchten

25	—	Kein Stromkreis
25	10	Audiosystem
27	7,5	Startsystem
28	7,5	Sicherheitsverbindung
29	30	Audiosystem
30	50	ABS, VSC
31	30	ABS, VSC
32	50	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
33	10	Innenbeleuchtung; Türschwellenbeleuchtung.
34	10	Multiplex-Kommunikationssystem; Kilometerzähler und Messgerät.
35	10	Rechter Scheinwerfer (Abblendlicht)
36	10	Linker Scheinwerfer (Abblendlicht)
37	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
38	7,5	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
39	120	HTR, 400 W INV, A/C COMP, ANHÄNGERKUPPLUNG, ZUSATZBATTERIE, SPIEGELHEIZUNG, DEF, ENTEISER, STOP, PTC HTR NR.1, PTC HTR NR.2, PTC HTR NR.3, S/HTR FR, ACC, P/OUTLET, IG1, ECU-IG NR1, ECU-IG NR2, SCHEIBENWISCHER, REINIGUNG, KDSS, 4WD, BKUP LP, ANHÄNGER BKUP, TÜR P, TÜR RL, HECKKLAPPE, TÜR D, P/SITZ FL, P/SITZ VORNE, TÜR, A/C, OBD, HECKKLAPPE, S/DACH, PANEL, HAKEN, NEBELSCHEINWERFER VORNE, D/L NR.2 SICHERUNGEN
	140
40	10	—
41	15	—
42	20	—
43	80	Sicherungen IG2, EFI, A/F, HUPE
44	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
45	7,5	Intelligentes Schlüsselsystem
46	20	Lenkradverriegelungssystem
47	30	Anhängerbremssteuerung
*: Sicherung durch eine Sicherung mit dem gleichen Strom wie die Originale ersetzen

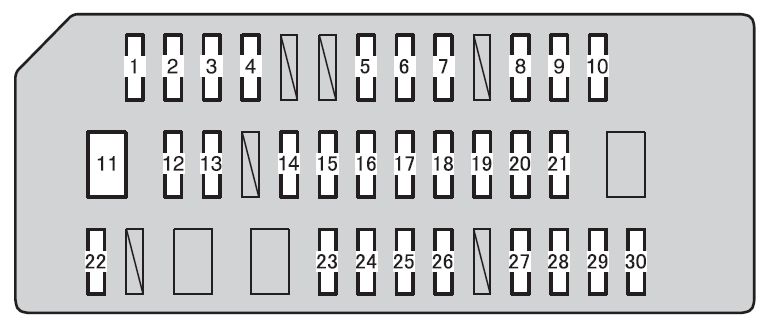

Armaturenbrett auf der Fahrerseite

Nummer	Ampere [A]	Beschreibung
1	10	Rück-/Bremslichter
2	7,5	Instrumentenbeleuchtung
3	7,5	Kilometerzähler und Messgerät
4	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage; Airbagsystem; Intelligentes Schlüsselsystem.
5	20	Scheibenwischer und Waschanlage
6	30	Scheibenwischer und Waschanlage
7	25	Elektrisches Schiebedach
8	25	Elektrische Fensterheber
9	25	Elektrische Fensterheber
10	30	Multiplex-Kommunikationssystem
11	30	Elektrische Fensterheber
12	30	Beifahrersitz vorne
13	20	Sitzheizungssystem
14	10	Klimaanlage; Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage.

15	7,5	Blinker; Warnblinkanlage.
16	10	Fahrstabilitätskontrollsystem; Reifendruckwarnsystem; Lenksensor.
17	7,5	Elektrische Fensterheber
18	25	Elektrische Fensterheber
19	7,5	Startsystem
20	7,5	Klimaanlage
21	7,5	On-Board-Diagnose
22	15	Nebelscheinwerfer
23	25	Multiplex-Kommunikationssystem
24	30	Elektrisch verstellbarer Fahrersitz
25	20	Allradantrieb
26	10	Kinetic Dynamic Suspension System
27	10	Anhänger-Rückfahrscheinwerfer
28	10	Rückfahrscheinwerfer
29	7,5	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
30	15	Steckdosen
