Toyota RAV4 5G (2019-2022) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota RAV4 5G (2019–2022), Informationen zur Position der Sicherungspaneele im Auto und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Toyota RAV4 5G CA50W/XA50W – Sicherungskastenbelegung
Baujahr: 2019, 2020, 2021, 2022.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 2 ist die Sicherung P/OUTLET im Sicherungskasten im Fahrgastraum.

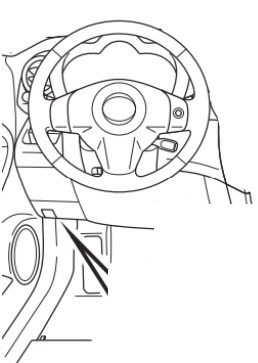

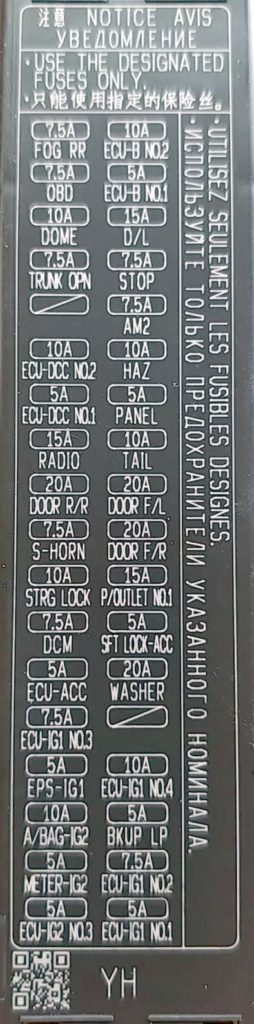

Fahrgastraum
Befindet sich auf der linken Seite unter dem Armaturenbrett.
Beschreibung
| FOG RR | Nebelschlussleuchten |
| ECU-B NO.2 | Schlüsselerkennungssensor;
Reifendrucksensor. |
| OBD | Diagnosestecker |
| ECU-B NO.1 | Drahtloses Steuerungssystem,
Karosserie-ECU; VSC; Intelligentes Zugangs- und Startsystem; Uhr. |
| DOME | Innenbeleuchtung;
Heckklappenöffnungssystem; Intelligentes Zugangs- und Startsystem; Wegfahrsperre; Startsystem; Lenkradsperre; Drahtloses Steuerungssystem. |
| D/L | Zentralverriegelung |
| TRUNK OPN | Kofferraumverriegelung |
| STOP | Bremslichter |
| AM2 | Heckklappenöffnungssystem;
Intelligentes Zugangs- und Startsystem; Wegfahrsperre; Startsystem; Lenkradsperre; Drahtloses Steuerungssystem. |
| ECU-DCC NO.2 | ABS;
Klimaanlage; Audiosystem; Automatisches Beleuchtungssystem; Heckklappenöffnungssystem; Monitor; Armaturenbrett; Tempomat; Zentralverriegelung; Doppelverriegelung; Dynamischer Radar-Tempomat; Motorsteuergerät; Intelligentes Zugangs- und Startsystem; EPS; Nebelscheinwerfer vorne; Tankdeckel; Aktives Luftklappensteuerungssystem; Scheinwerfer; Scheinwerfer-Leistungsanpassung; Hybridsystem; Beleuchtung; Wegfahrsperre; Intelligentes Parksystem; Innenbeleuchtung; Spurhalteassistent; Automatisches Blinker-Ausschalt-System; Hupsignal; Navigation; Fensterheber; Antikollisionssystem; Nebelschlussleuchte; Elektrische Spiegel. |
| HAZ | Alarm |
| ECU-DCC NO.1 | ABS, TRC, VSC |
| PANEL | VSC OFF Schalter;
Armaturenbrett; BSM Schalter; 4WD Schalter; Sitzheizungsschalter; Mehrpunkt-Einspritzsystem; Sequentielles Mehrpunkt-Einspritzsystem; Parkassistenzsysteme; Schalter für beheizte Sitze; Steckdosen; Heckklappenschalter; Klimaanlagensteuerung; Heckscheibenheizungsschalter; Audiosystem; Lenkradtasten; Beleuchtung des Getränkehalters. |
| RADIO | Audiosystem |
| TAIL | Seitenlicht;
Kennzeichenbeleuchtung; Nebelscheinwerfer. |
| DOOR R/R | Hintere Fenster |
| DOOR F/L | Elektrische Fensterheber vorne links |
| S-HORN | Diebstahlsicherung |
| DOOR F/R | Elektrische Fensterheber vorne rechts |
| STRG LOCK | Lenkradsperre |
| P/OUTLET NO/1 | Steckdose;
Zigarettenanzünder. |
| DCM | Telematiksystem |
| SFT LOCK-ACC | Getriebesperre |
| ECU-ACC | Zubehör |
| WASHER | Scheibenwischer |
| ECU-IG1 NO.3 | Toter-Winkel-Überwachung |
| EPS-IG1 | Elektrische Servolenkung |
| ECU-IG1 NO.4 | Dynamischer Radar-Tempomat;
Motorsteuergerät; Intelligentes Zugangs- und Startsystem; EPS; Nebelscheinwerfer vorne; Tankdeckel; Aktives Luftklappensteuerungssystem; Scheinwerfer; Scheinwerfer-Durchflusskontrolle; Hybridsystem; Beleuchtung; Wegfahrsperre; Intelligentes Parksystem; Innenbeleuchtung; Spurhalteassistent; Automatisches Blinker-Ausschalt-System; Hupsignal; Navigation; Elektrische Fensterheber; Antikollisionssystem; Nebelschlussleuchte; Elektrische Spiegel; Sicherheitsgurtanzeige; Getriebesperre; Schiebedach; SRS; Startsystem; Lenkradsperre; Seitenlicht; Telematiksystem; Diebstahlsicherung; Reifendrucküberwachungssystem; TRC; Blinker (Alarm); Fußgängerwarnsystem (Geräuschgenerator); VSC; Drahtloses Ladesystem; Drahtloses Steuerungssystem. |
| A/BAG-IG2 | SRS;
Sicherheitsgurtanzeige. |
| BKUP LP | Rückfahrlichter;
Audiosystem; Monitor; Navigation. |
| MIERNIK-IG2 | Messgeräte |
| ECU-IG1 NO.2 | ABS, TRC, VSC |
| ECU-IG1 NO.3 | ABS;
Tempomat; Dynamischer Radar-Tempomat; Hybridsystem; Elektronisches Karosserie-Steuergerät (CAN); Getriebesperre; Telematiksystem; TRC; Fußgängerwarnsystem (Geräuschgenerator); VSC. |
| ECU-IG1 NO.1 | Fahrzeugstabilisierungssystem;
Elektrische Kühlgebläse; Heckscheibenheizung; Außenspiegelheizung; Lenkradsensor; Mehrpunkt-Einspritzsystem; Sequentielles Mehrpunkt-Einspritzsystem; Scheinwerfer (Fernlicht); Batterieladesystem; Toter-Winkel-Monitor. |
Einige Relais können separat hinter dem Handschuhfach installiert sein.
Motorraum
Unter der Motorhaube befinden sich 2 Blöcke mit Sicherungen und Relais.

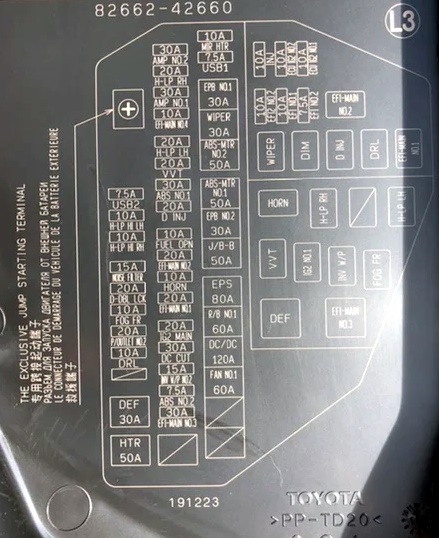

Sicherungskasten und Relais
Befindet sich auf der linken Seite.
Relaiskasten
Auf der rechten Seite installiert.
Kofferraum
Vorhanden in Modellen, bei denen sich die Batterie auf der rechten Seite des Kofferraums befindet. Hauptsächlich in Hybridmodellen.
