Toyota Hilux AN120 und AN130 (2015-2021) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Toyota Hilux AN120 / AN130 (2015–2021), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, sowohl in der Kabine als auch im Motorraum, und erhalten detaillierte Informationen zur Zuordnung und Anordnung jeder Sicherung und jedes Relais.
Toyota Hilux (2015-2018) – Sicherungsplan
Baujahr: 2015, 2016, 2017, 2018.
DieSicherung des Zigarettenanzünders (Steckdose) im Toyota Hilux (2015-2018) ist die Sicherung 21 im Sicherungskasten in der Kabine.

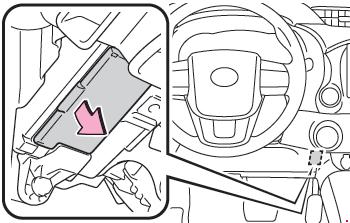

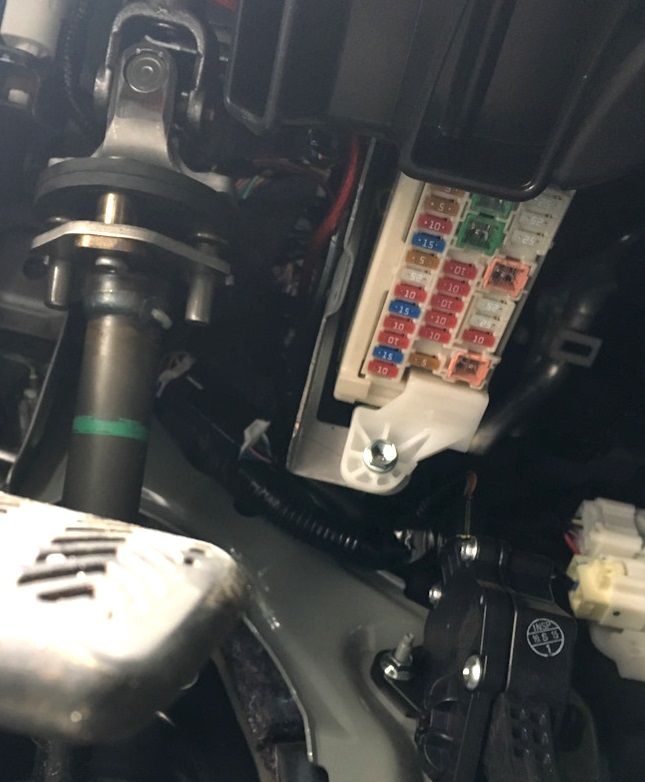

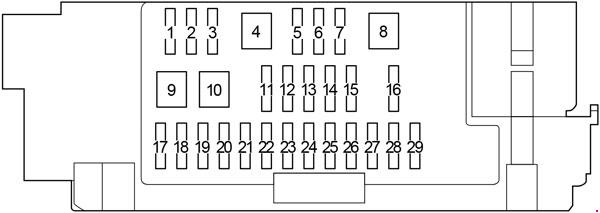

Sicherungskasten Kabine
| Sicherung | Ampere | Stromkreis | |
| 1 | TÜR NR.2 | 25 | Fensterheber |
| 2 | TÜR L/R | 25 | Fensterheber |
| 3 | TÜR R/R | 25 | Fensterheber |
| 4 | TÜR NR.1 | 30 | Fensterheber |
| 5 | ETCS | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| EFI-MAIN NR.1 | 25 | 1GD-FTV, 2GD-FTV:
ABS, Klimaanlage; Abfahrtskontrolle; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Berganfahrhilfe; TRC; VSC. |
|
| 6 | EFI-MAIN NR.1 | 25 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:
ABS; Klimaanlage; Abfahrtskontrolle; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Berganfahrhilfe; TRC; VSC. |
| EFI-MAIN NR.2 | 25 | 1GD-FTV, 2GD-FTV:
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
|
| 7 | TURN & HAZ | 10 | Blinker und Warnblinkanlage;
Kombinierter Tachometer; Türschlosssteuerung; Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperre; Diebstahlsicherung; Funkfernbedienung für Zentralverriegelung. |
| 8 | AM2 NR.2 | 30 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Zugangs- und Startsystem; Wegfahrsperre, Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| 9 | HTR | 40 | Klimaanlage;
Laden. |
| 10 | AM1 | 40 | Zugangs- und Startsystem;
Wegfahrsperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| 11 | TAIL | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:
Rücklicht; Beleuchtung; Automatische Lichtsteuerung; Laden; Zugangs- und Startsystem; Nebelscheinwerfer vorne; Wegfahrsperre; Schlüsselerinnerung; Lichterinnerung; Nebelschlussleuchte; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| ECU-ALT NR.2 | 10 | 1GD-FTV, 2GD-FTV:
Türschlosssteuerung; Elektrisches Fenster; Diebstahlsicherung. |
|
| 12 | FOG FR / DRL | 10 | Nebelscheinwerfer vorne;
Scheinwerfer; Beleuchtung; Rücklicht. |
| 13 | ECU-ALT NR.2 | 10 | 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E:
Türschlosssteuerung; Elektrisches Fenster; Diebstahlsicherung. |
| TAIL | 10 | 1GD-FTV, 2GD-FTV:
Rücklicht; Beleuchtung; Automatische Lichtsteuerung; Laden; Zugangs- und Startsystem; Nebelscheinwerfer vorne; Wegfahrsperre; Schlüsselerinnerung; Lichterinnerung; Nebelschlussleuchte; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
|
| 14 | OBD | 10 | On-Board-Diagnosesystem |
| 15 | EFI NO.1 | 10 | ABS;
Klimaanlage; Abfahrtskontrolle; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Berganfahrhilfe; Stop & Start System; TRC; VSC. |
| 16 | IG2 NO.1 | 5 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 17 | METER | 5 | Kombinierter Tachometer;
Allradantrieb; ABS; Klimaanlage (automatisch); Audiosystem; Laden; Türschlosssteuerung; Abfahrtskontrolle; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Zugangs- und Startsystem; Scheinwerfer; Automatische Scheinwerferhöhenregulierung; Scheinwerferreinigung; Berganfahrhilfe; Beleuchtung; Wegfahrsperre; Innenbeleuchtung; Schlüsselerinnerung; Spurverlassenswarnung; Lichterinnerung; Navigationssystem; Kollisionsvermeidungssystem; Rückfahrkamera; Sicherheitsgurtwarnung; SRS; Starten; Lenkradsperre; Stop & Start System; Rücklicht; Telematiksystem; Diebstahlsicherung; Reifendruckwarnsystem; TRC; Blinker und Warnblinkanlage; VSC; Funkfernbedienung für Zentralverriegelung. |
| 18 | A/BAG | 5 | SRS Airbag System |
| 19 | IG2 NO.3 | 5 | Laden;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Wegfahrsperre; Multiplex-Kommunikationssystem; Telematiksystem. |
| 20 | SFT LOCK-ACC | 10 | Getriebesperre |
| 21 | P/OUTLET NO.1 | 15 | Steckdose |
| 22 | IG2 NO.2 | 5 | Zugangs- und Startsystem;
Wegfahrsperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| 23 | WIPER | 25 | Scheibenwischer und Waschanlage vorne |
| 24 | IG1 NO.1 | 10 | Audiosystem;
Rückfahrlicht; Laden; Kombinierter Tachometer; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Spurverlassenswarnung; Navigationssystem; Rückfahrkamera. |
| 25 | – | – | – |
| 26 | IG1 NO.3 | 10 | ABS;
Abfahrtskontrolle; Berganfahrhilfe; Stop & Start System; TRC; VSC. |
| 27 | IG1 NO.4 | 10 | Klimaanlage;
Audiosystem; Automatische Lichtsteuerung; Laden; Kombinierter Tachometer; Türschlosssteuerung; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Zugangs- und Startsystem; Nebelscheinwerfer vorne; Scheinwerfer; Automatische Scheinwerferhöhenregulierung; Scheinwerferreinigung; Beleuchtung; Wegfahrsperre; Innenbeleuchtung; Spiegelheizung; Multiplex-Kommunikationssystem; Navigationssystem; Steckdose; Elektrisches Fenster; Nebelschlussleuchte; Rückfahrkamera; Heckscheibenheizung; Sicherheitsgurtwarnung; SRS; Starten; Lenkradsperre; Stop & Start System; Rücklicht; Diebstahlsicherung; Reifendruckwarnsystem; Funkfernbedienung für Zentralverriegelung. |
| 28 | WASHER | 15 | Scheibenwischer und Waschanlage vorne |
| 29 | IG1 NO.2 | 10 | Laden;
Getriebesperre. |

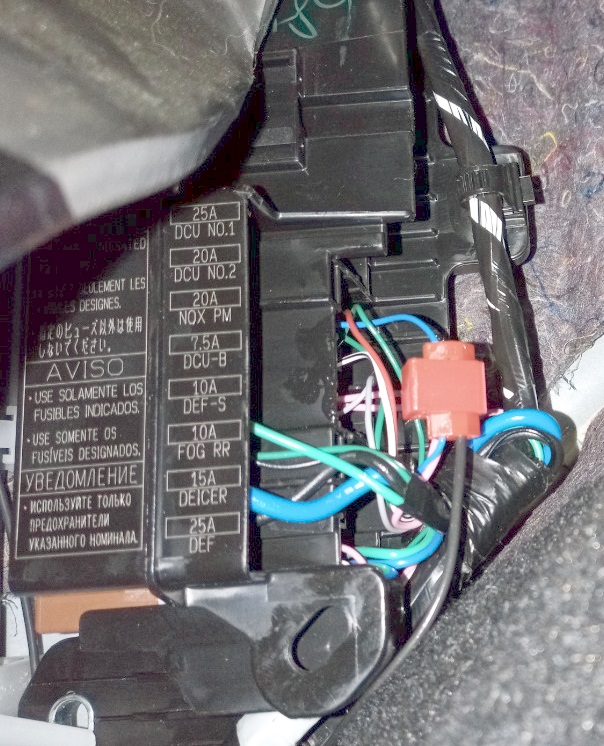

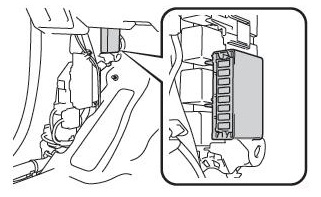

Relaisfeld Kabine Nr. 1
| Sicherung | Amp [A] | Beschreibung | |
| 1 | DCU NO.1 | 25 | Harnstoffpumpen-Steuergerät |
| 2 | DCU NO.2 | 20 | Harnstoffpumpen-Steuergerät |
| 3 | NOX PM | 20 | Stickoxidsensor |
| 4 | DCU-B | 7,5 | Harnstoffpumpen-Steuergerät |
| 5 | DEF-S | 10 | Spiegelheizung;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 6 | FOG RR | 10 | Nebelschlussleuchte |
| 7 | DEICER | 15 | Scheibenwischerenteisung |
| 8 | DEF | Heckscheibenheizung;
Spiegelheizung; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
Relais
| Relais | Beschreibung |
| R1 | Harnstoffpumpe (DCU-MAIN) |
| R2 | Stickoxidsensor (NOX PM) |
| R3 | Scheibenwischerenteisung (DEICER) |
| R4 | Nebelschlussleuchte (FOG RR) |
| R5 | – |
| R6 | Inverter (INV) |
| R7 | Heckscheibenheizung;
Spiegelheizung (DEF). |

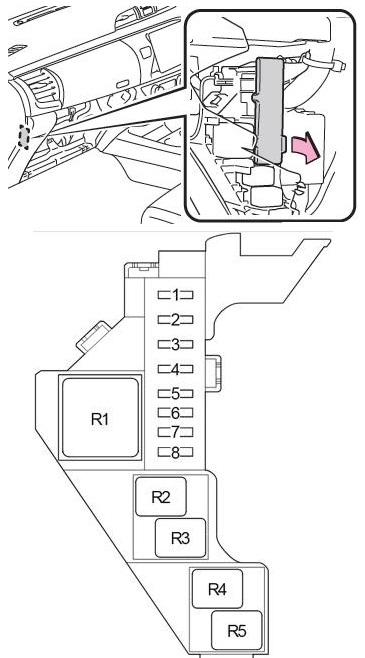

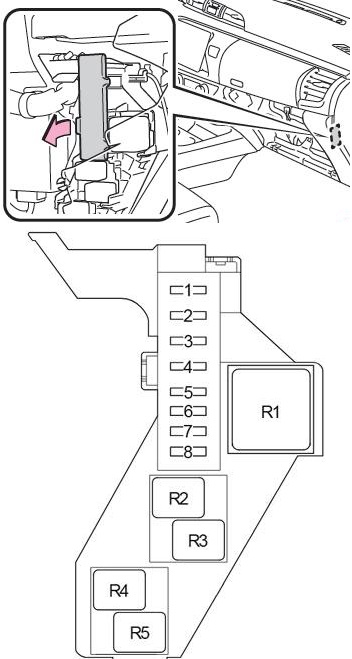

Relaisfeld Kabine Nr. 2
| Sicherung | Amp [A] | Beschreibung | |
| 1 | ACC | 5 | 4WD;
ABS; Klimaanlage; Klimaanlage; Audiosystem; Laden; Uhr; Kombinierter Kilometerzähler; Türschlosssteuerung; Abfahrtskontrolle; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Zugangs- und Startsystem; Scheinwerfer; Automatische Scheinwerferhöhenregulierung; Scheinwerferreinigung; Berganfahrhilfe; Beleuchtung; Wegfahrsperre; Innenbeleuchtung; Schlüsselerinnerung; Spurverlassenswarnung; Lichterinnerung; Multiplex-Kommunikationssystem; Navigationssystem; Kollisionsvermeidungssystem; Rückfahrkamera; Außenspiegel mit Fernbedienung; Sicherheitsgurtwarnung; SRS; Starten; Lenkradsperre; Stop & Start System; Rücklicht; Telematiksystem; Diebstahlsicherung; Reifendruckwarnsystem; TRC; Blinker und Warnblinkanlage; VSC; Funkfernbedienung für Zentralverriegelung. |
| 2 | A / C | 10 | Klimaanlage (manuell) |
| 3 | ECU-IG2/ C/OPN NO.2 |
10 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 4 | STA / WIPER-S | 7,5 | Starten;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem |
| 5 | – | – | – |
| 6 | 4WD-IG | 20 | 4WD |
| 7 | S / HTR | 15 | Vor August 2017:
Sitzheizung |
| S / HTR / S / VENT | 15 | Nach August 2017:
Sitzheizung |
|
| 8 | IG1 NO.5 | 10 | Klimaanlage;
Spurverlassenswarnung; Kollisionsvermeidungssystem. |
Relais
| Relais | Beschreibung |
| R1 | Heizung (HTR) |
| R2 | Starten (IG1 Nr. 2) |
| R3 | Starten (IG2) |
| R4 | LHD:
Beheiztes Lenkrad (STRG HTR) |
| R5 | Klimaanlage (A / C COMP) |
Relaisfeld Kabine Nr. 3
Relais
| Relais | Beschreibung |
| R1 | PTC-Heizung (PTC HTR Nr. 1) |
| R2 | PTC-Heizung (PTC HTR Nr. 3) |
| R3 | PTC-Heizung (PTC HTR Nr. 2) |
| R4 | Viskoseheizung (viskos) |
| R5 | – |
| R6 | Türschloss (D / L Nr. 1) |
| R7 | Türschloss (D / L Nr. 2) |
| R8 | RHD:
Türschloss (D / L Nr. 2) |
| R9 | RHD: – |
Relaisfeld Kabine Nr. 4
Relais
| Relais | Beschreibung |
| R1 | Tagfahrlicht (DRL) |
| R2 | Diebstahlsicherung (S-HORN) |
| R3 | Nebelscheinwerfer vorne (FOG FR) |
| R4 | Rücklicht (TAIL) |
| R5 | Innenbeleuchtung (DOME CUT) |
| R6 | Zündung (IG1 Nr. 1) |
Sicherungskasten Motorraum
| Sicherung | Amp [A] | Beschreibung | |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | INV | 20 | Steckdose (Inverter) |
| 5 | ECU-ALT NO.1 | 10 | Doppelverriegelung |
| 6 | – | – | – |
| 7 | STOP | 10 | Nach August 2017:
Bremslichter ABS TRC VSC Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Laden; Abfahrtskontrolle; Zugangs- und Startsystem; Berganfahrhilfe; Wegfahrsperre; Getriebesperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| 8 | STOP | 10 | Vor August 2017:
Bremslichter ABS TRC VSC Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Laden; Abfahrtskontrolle; Zugangs- und Startsystem; Berganfahrhilfe; Wegfahrsperre; Getriebesperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| STRG HTR | 10 | Nach August 2017:
Beheiztes Lenkrad |
|
| 9 | 4WD-ALT | 10 | 4WD |
| 10 | ECU-B NO.1 | 10 | 4WD;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; ABS; Klimaanlage (automatisch); Audiosystem; Laden; Uhr; Kombinierter Kilometerzähler; Türschlosssteuerung; Doppelverriegelung; Abfahrtskontrolle; Zugangs- und Startsystem; Scheinwerfer; Automatische Scheinwerferhöhenregulierung (automatisch); Scheinwerferreinigung; Berganfahrhilfe; Beleuchtung; Wegfahrsperre; Innenbeleuchtung; Schlüsselerinnerung; Spurverlassenswarnung; Lichterinnerung; Navigationssystem; Kollisionsvermeidungssystem; Rückfahrkamera; Sicherheitsgurtwarnung; SRS; Starten; Lenkradsperre; Stop & Start System; Rücklicht; Telematiksystem; Diebstahlsicherung; Reifendruckwarnsystem; TRC; Blinker und Warnblinkanlage; VSC; Funkfernbedienung für Zentralverriegelung. |
| 11 | RADIO | 10 | Audiosystem;
Navigationssystem; Rückfahrkamera. |
| 12 | DOME | 10 | Wegfahrsperre;
Zugangs- und Startsystem; Innenbeleuchtung; Starten; Lenkradsperre; Diebstahlsicherung; Funkfernbedienung für Zentralverriegelung. |
| 13 | H-LP RH-LO | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 14 | H-LP LH-LO | 10 | Linker Scheinwerfer (Abblendlicht);
Scheinwerferhöhenregulierung; Scheinwerferreinigung. |
| 15 | H-LP RH-HI | 10 | Rechter Scheinwerfer (Fernlicht) |
| 16 | H-LP LH-HI | 10 | Linker Scheinwerfer (Fernlicht) |
| 17 | S-HORN | 7,5 | Diebstahlsicherung |
| 18 | MAYDAY | 7,5 | Telematiksystem |
| 19 | HORN | 10 | Hupe;
Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperre; Diebstahlsicherung; Funkfernbedienung für Zentralverriegelung. |
| 20 | EFI-B | 7,5 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 21 | ALT-S / ICS | 7,5 | Laden |
| 22 | SMART | 7,5 | Zugangs- und Startsystem;
Wegfahrsperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| 23 | ECU-B NO.3 | 10 | Klimaanlage (automatisch);
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Zugangs- und Startsystem; Wegfahrsperre; Spiegelheizung; Multiplex-Kommunikationssystem; Starten; Lenkradsperre; Diebstahlsicherung; Funkfernbedienung für Zentralverriegelung. |
| 24 | A / F HTR | 20 | 1GR-FE, 1TR-FE, 2TR-FE:
Luft-Kraftstoff-Verhältnis-Sensor. |
| EDU | 25 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
|
| 25 | STRG LOCK/ AM2 NO.1 |
10 | Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| 26 | INJ | 15 | 1GR-FE, 1TR-FE, 2TR-FE:
Kombinierter Kilometerzähler; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Zündung. |
| ST NO.2 | 30 | 2GD-FTV mit Stop & Start System:
Entry & Start System; Wegfahrsperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
|
| 27 | ECU-B NR.2 | 10 | Zugangs- und Startsystem;
Wegfahrsperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| 28 | ECU-B NR.4 | 25 | Automatische Lichtsteuerung;
Türschlosssteuerung; Zugangs- und Startsystem; Nebelscheinwerfer vorne; Scheinwerfer, Beleuchtung; Wegfahrsperre; Innenbeleuchtung; Elektrisches Fenster; Nebelschlussleuchte; Starten; Lenkradsperre; Rücklicht; Diebstahlsicherung; Funkfernbedienung für Zentralverriegelung. |
| 29 | – | – | – |
| 30 | D / C CUT | 30 | Sicherungen „ECU-B Nr.1“, „RADIO“, „DOME“ |
| 31 | ODS | 7,5 | Personenerkennungs-ECU |
| 32 | P / SEAT | 30 | Vor August 2017:
Elektrischer Sitz |
| P / SEAT (D) | 30 | Nach August 2017:
Elektrischer Sitz |
|
| 33 | PTC HTR NR.2 | 30 | PTC-Heizung |
| 34 | – | – | – |
| 35 | ABS NR.1 | 50 | ABS;
TRC; VSC; Abfahrtskontrolle; Berganfahrhilfe. |
| 36 | ABS NR.2 | 30 | ABS, TRC, VSC;
Abfahrtskontrolle; Berganfahrhilfe. |
| 37 | R / BI / P-ALT | 30 | Relais „IG1 Nr. 2“:
Sicherungen „4WD-IG“, „S / HTR“, „S / HTR / S / VENT“, „IG1 Nr. 5“. |
| 38 | – | – | – |
| 39 | – | – | – |
| 40 | PTC HTR NR.1 | 50 | PTC-Heizung |
| 41 | GLOW | 80 | Glühsystem |
| 42 | J / BB | 60 | Relais „EFI-MAIN Nr.1“;
Relais „EFI-MAIN Nr.2“, „EFI-MAIN Nr.1“, „EFI-MAIN Nr.2“, „TURN & HAZ“, „ETCS“, „EFI Nr. 1“; Sicherungen „AM2 Nr.2“. |
| 43 | H-LP CLN | 30 | Scheinwerferreinigung |
| 44 | CDS FAN/ PTC HTR NR.3 |
30 | Klimaanlage;
PTC-Heizung; Elektrischer Kühlerventilator. |
| 45 | R / B FLOOR-ALT | 50 | Relais „DEF“, „DEF“, „FOG RR“,
„DEICER“, „DEF-S“ |
| 46 | ALT | 140 | Relais „P / W“, „ACC“, „R / B FLOOR-ALT“,
„R / BI / P-ALT“, „4WD-ALT“, „INV“, „ABS Nr.1“, „ABS Nr.2“, „STOP“, „P / SEAT“, „P / SEAT (D)“, „H-LP CLN“, „STRG HTR“, „ECU-ALT Nr.1“, „PTC HTR Nr. 1“, „PTC HTR Nr. 2“, „FAN CDS / PTC HTR Nr. 3“, „HTR“, „DOOR P / L“, „DOOR Nr. 1“, „DOOR P / P“, „DOOR Nr.2“, „FOG FR / DRL“, „TAIL“, „OBD“, „ECU-ALT Nr.2“, „AM1“, „P / OUTLET Nr.1“, „SFT LOCK-ACC“. |
| 47 | BBC NR.3 | 40 | Stop & Start System |
| 48 | – | – | – |
| 49 | BBC NR.1 | 40 | Stop & Start System |
| 50 | ST NR.1 | 30 | 1GR-FE, 1TR-FE, 2TR-FE:
Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
| 50 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:
Zugangs- und Startsystem; Wegfahrsperre; Starten; Lenkradsperre; Funkfernbedienung für Zentralverriegelung. |
||
| 51 | – | – | – |
| 52 | – | – | – |
| 53 | AIR PMP | 50 | Luftpumpe |
| DCU-MAIN | 50 | Relais „DCU-MAIN“, „DCU Nr. 1“,
„DCU Nr. 2“, „DCU-B“; Sicherungen „NOX PM“ |
|
| 54 | H-LP MAIN | 40 | Relais „H-LP“, r
elais „DIMMER“, „H-LP LH-LO“, „H-LP RH-LO“, „H-LP LH-HI“, „H-LP RH-HI“. |
Relais
| Relais | Beschreibung |
| R1 | Widerstand |
| R2 | Scheinwerfer (H-LP) |
| R3 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:
Anlasser (ST NR 1) |
| R4 | 1GR-FE, 1TR-FE, 2TR-FE:
Anlasser (ST Nr. 1); 2GD-FTV mit Stop & Start System: Anlasser (ST Nr. 2). |
| R5 | Bremslichter;
Elektrischer Kühlerventilator (STOP / CDS FAN). |
| R6 | 1GR-FE, 1TR-FE, 2TR-FE:
Kraftstoffeinspritzdüse (INJ); 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Einspritzdüsensteuerung (EDU). |
| R7 | Hupe |
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E:
Vorglühsystem (GLOW) 1GR-FE, 1TR-FE, 2TR-FE: Kraftstoffpumpe / Luftpumpe (FUEL PMP / AIR PMP HTR) |
| R9 | 1GR-FE, 1TR-FE, 2TR-FE:
Luft-Kraftstoff-Verhältnis-Sensor (A / F HTR) |
Motorraum
Standort

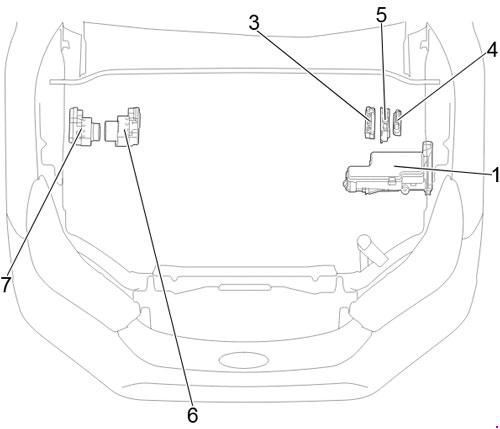

Anordnung der allgemeinen Boxen unter der Motorhaube
LHD
RHD
Treffen
- Sicherungskasten und Relais
- LHD: Scheinwerferwischerrelais
- Zündkerzen-Steuergerät
- Luftsteuergerät
- Injektor-Steuergerät
- Bremsaktuator (VSC)
- Bremsaktuator (ohne VSC)
Sicherungskasten und Relais
Befindet sich auf der linken Seite des Motorraums, neben der Batterie.

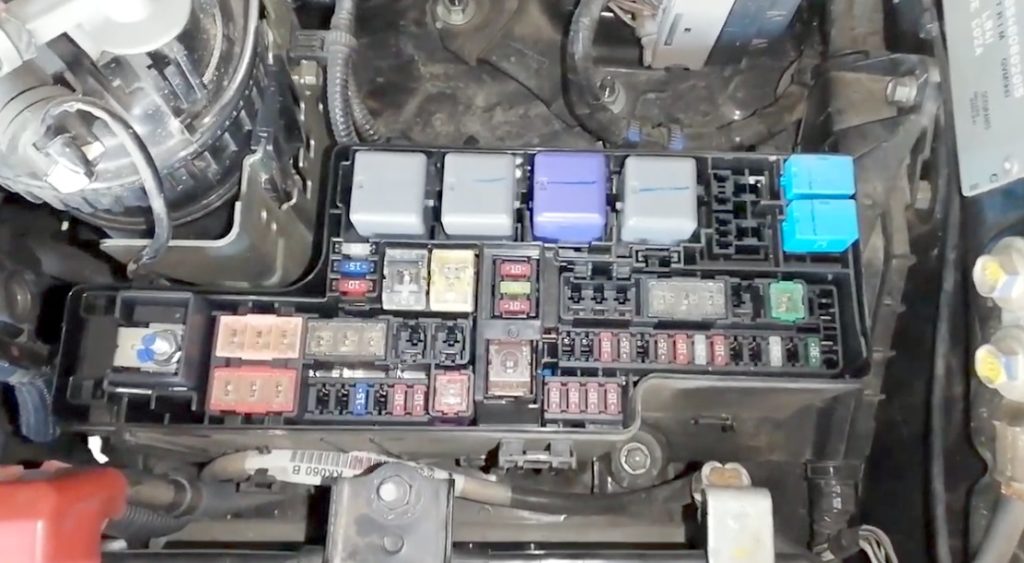

Foto – Beispiel

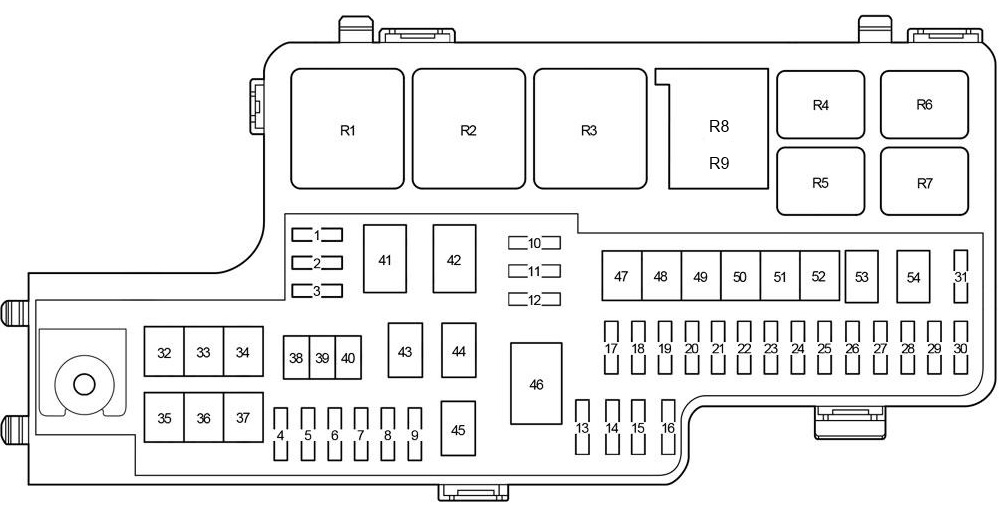

Diagramm
Geschützte Komponenten
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | 20A INV – Steckdose (Inverter) |
| 5 | 10A ECU-ALT NR 1 – Doppelschloss |
| 6 | – |
| 7 | 10A STOP – Ab August 2017: Bremslichter, ABS, TRC, VSC, Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem, Ladesystem, Bergabfahrhilfe, Intelligentes Einstiegs- und Startsystem, Berganfahrhilfe, Wegfahrsperre, Getriebesperre, Startsystem, Lenkradsperre, Drahtloses Steuerungssystem |
| 8 | 10A STOP – vor August 2017: Bremslichter, ABS, TRC, VSC, Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem, Ladesystem, Bergabfahrhilfe, Intelligentes Einstiegs- und Startsystem, Berganfahrhilfe, Wegfahrsperre, Getriebesperre, Startsystem, Lenkradsperre, Drahtloses Steuerungssystem |
| 10A STRG HTR – Ab August 2017: Beheiztes Lenkrad | |
| 9 | 10A 4WD-ALT – Allradantrieb |
| 10 | 10A ECU-B nr 1 – 4WD, Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem, ABS, Klimaanlage, Audiosystem, Ladesystem, Uhr, Armaturenbrett, Zentralverriegelung, Doppelschloss, Bergabfahrhilfe, Intelligentes Einstiegs- und Startsystem, Scheinwerfer, Scheinwerfer-Leuchtweitenregulierung, Scheinwerferwaschanlage, Hebesystem, Beleuchtung, Wegfahrsperre, Schlüssel-Warnton, Spurhalteassistent, Licht-Warnton, Navigation, Kollisionsvermeidungssystem, Monitor, Sicherheitsgurtanzeige, Airbags, Startsystem, Lenkradsperre, Start-Stopp-System, Seitenlicht, Telematiksystem, Diebstahlsicherung, Reifendrucküberwachungssystem, TRC, Blinker (Alarm), VSC, Drahtloses Steuerungssystem |
| 11 | RADIO 20A – Audiosystem, Navigation, Monitor |
| 12 | 10A DOME – Wegfahrsperre, Intelligentes Einstiegs- und Startsystem, Innenbeleuchtung, Startsystem, Lenkradsperre, Diebstahlsicherung, Drahtloses Steuerungssystem |
| 13 | 10A H-LP RH-LO – Rechtes Abblendlicht |
| 14 | 10A H-LP LH-LO – Linkes Abblendlicht, Scheinwerfer-Leuchtweitenregulierung, Scheinwerferwaschanlage |
| 15 | 10A H-LP RH-HI – Rechtes Fernlicht |
| 16 | 10A H-LP LH-HI – Linkes Fernlicht |
| 17 | 7,5A S-HORN – Diebstahlsicherung |
| 18 | 7,5A MAYDAY – Telematiksystem |
| 19 | 10A HORN – Hupe, Intelligentes Einstiegs- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Diebstahlsicherung, Drahtloses Steuerungssystem |
| 20 | 7,5A EFI-B – Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem |
| 21 | 7,5A ALT-S / ICS – Ladesystem |
| 22 | 7,5A SMART – Intelligentes Einstiegs- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Drahtloses Steuerungssystem |
| 23 | 10A ECU-B nr 3 – Klimaanlage, Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem, Intelligentes Einstiegs- und Startsystem, Wegfahrsperre, Beheizte Spiegel, Karosserie-ECM, Startsystem, Lenkradsperre, Diebstahlsicherung, Drahtloses Steuerungssystem |
| 24 | 1GR-FE, 1TR-FE, 2TR-FE: Luft-Kraftstoff-Verhältnis-Sensor |
| 20A A / F HTR – 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem | |
| 25 | 10A STRG LOCK / AM2 N1 – Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem, Intelligentes Einstiegs- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Drahtloses Steuerungssystem |
| 26 | 15A INJ – 1GR-FE, 1TR-FE, 2TR-FE: Armaturenbrett, Mehrpunkt-Einspritzsystem / Sequentielles Mehrpunkt-Einspritzsystem, Zündung |
| 30A ST NO.2 – 2GD-FTV mit Start-Stopp-System: Intelligentes Einstiegs- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Drahtloses Steuerungssystem | |
| 27 | 10A ECU-B NO.2 – Intelligentes Einstiegs- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Drahtloses Steuerungssystem |
| 28 | 25A ECU-B nr 4 – Automatische Lichtsteuerung, Zentralverriegelung, Intelligentes Einstiegs- und Startsystem, Nebelscheinwerfer vorne, Scheinwerfer, Beleuchtung, Wegfahrsperre, Innenbeleuchtung, Beheizte Spiegel, Elektrisches Steuergerät |
| 29 | – |
| 30 | 30A D/C CUT – Sicherungen: „ECU-B NO.1“, „RADIO“, „ABDECKUNG“ |
| 31 | 7,5A ODS – Frontpassagier-Klassifizierungssystem |
| 32 | 30A P / SEAT – vor August 2017: elektrische Sitze |
| 30A P / SEAT (D) – ab August 2017: elektrische Sitze |
| 33 | 30A PTC HTR NO.2 – Zusatzheizung |
| 34 | |
| 35 | 50A ABS NO.1 – ABS, TRC, VSC, Bergabfahrhilfe, Berganfahrhilfe |
| 36 | 30A ABS NO.2 – ABS, TRC, VSC, Bergabfahrhilfe, Berganfahrhilfe |
| 37 | 30A R / BI / P-ALT – Sicherungen: „IG1 NO.2“ Relais: „4WD-IG“, „S / HTR“, „S / HTR / S / VENT“, „IG1 NO.5“ |
| 38 | – |
| 39 | – |
| 40 | 50A PTC HTR NO.1 – Zusatzheizung |
| 41 | 80A GLOW – Zündkerzen |
| 42 | 60A J / BB – Sicherungen: „EFI-MAIN NO.1“ Relais, „EFI-MAIN“ |
| 43 | 30A H-LP CLN – Scheinwerferreinigungsanlage |
| 44 | 30A CDS FAN / PTC HTR NO.3 – Klimaanlage, Zusatzheizung, Kühlgebläse |
| 45 | 50A R / B FLOOR-ALT – Sicherungen: Relais „DEF“, „DEF“, „FOG RR“, „DEICER“, „DEF-S“ |
| 46 | 140A ALT – Sicherungen: Relais „P/W“, Relais „ACC“, „R/B FLOOR-ALT“, „R/BI/P-ALT“, „4WD-ALT“, „INV“, „ABS NO. 1“, „ABS NO.2“, „STOP“, „P/SEAT“, „P/SEAT (D)“, „H-LP CLN“, „STG HTR“, „ECU-ALT NO.1“, „PTC HTR NR 1“, „PTC HTR NR 2“, „VENTILATORE CDS / PTC HTR NR 3“, „HTR“, „PORTA P/L“, „PORTA NR 1“, „PORTA P/P ““, „PORTA NR 2“, „FOG FR/DRL“, „CODA“, „OBD“, „ECU-ALT NR 2“, „AM1“, „P/USCITA NR 1“, „SFT LOCK- AKC“ |
| 47 | 40A BBC NO.3 – Start-Stopp-System |
| 48 | |
| 49 | 40A BBC NO.1 – Start-Stopp-System |
| 50 | 30A ST NO.1 – 1GR-FE, 1TR-FE, 2TR-FE: Intelligentes Einstiegs- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Drahtlose Steuerung |
| 50A ST NO.1 – 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Intelligentes Einstiegs- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Drahtlose Steuerung | |
| 51 | – |
| 52 | – |
| 53 | 50A AIR PMP – Sekundärluftpumpe |
| 50A DCU-MAIN – Relais „DCU-MAIN“, Sicherungen: „DCU NO.1“, „DCU NO.2“, „DCU-B“, „NOX PM“ | |
| 54 | 40A H-LP MAIN – Relais „H-LP“, Relais „DIMMER“, Sicherungen: „H-LP LH-LO“, „H-LP RH-LO“, „H-LP LH-HI“, „H- LP RH-HI “ |
| Relais | |
| R1 | Widerstand |
| R2 | Scheinwerfer (H-LP) |
| R3 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Anlassermotor (ST NO.1) |
| R4 | 1GR-FE, 1TR-FE, 2TR-FE: Anlassermotor (ST NO.1) |
| 2GD-FTV mit Start-Stopp-System: Anlassermotor (ST NO.2) | |
| R5 | Bremslicht/Kühlgebläse (STOP/LÜFTER CDS) |
| R6 | 1GR-FE, 1TR-FE, 2TR-FE: Injektoren (INJ) |
| 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Injektoren (EDU) | |
| R7 | Hupsignal |
| R8 | 1GD-FTV, 2GD-FTV, 1KD-FTV, 2KD-FTV, 5L-E: Zündkerzen (GLOW) |
| 1GR-FE, 1TR-FE, 2TR-FE: Kraftstoffpumpe / Sekundärluftpumpe (FUEL PMP / AIR PMP HTR) | |
| R9 | 1GR-FE, 1TR-FE, 2TR-FE: Luft-Kraftstoff-Verhältnis-Sensor (A / F HTR) |

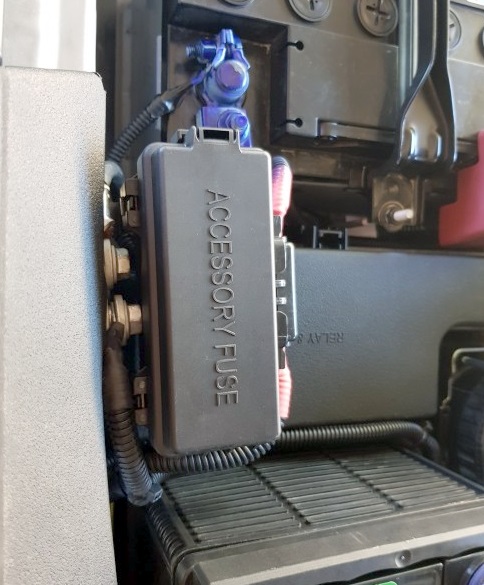

Einige Modelle können einen zusätzlichen Sicherungskasten haben.
Schema der Abdeckung
Fahrgastraum
Standort
Allgemeine Anordnung der Boxen in der Kabine
LHD
RHD
Aufgabe
- Sicherungskasten Nr. 1
- Steuergerät für Scheinwerferübertragung
- Netzwerk-Türblock
- Sicherungskasten / Karosserie-ECM
- Steuergerät für Start-Stopp-System
- LHD: Telefonübertragung
- Allradantrieb-Steuergerät
- Motorsteuergerät
- Intelligenter Eingangs-/Zentralverriegelungsempfänger
- Getriebesteuergerät
- Sicherungskasten Nr. 2
- Turbinensteuergerät
- Sicherungskasten Nr. 3
- LHD: Navigationssteuergerät
- Sicherungskasten Nr. 4
- Kontroller für Getriebesperre
- Klimaanlagenverstärker
- Airbag-Steuergerät
- Stellglied für Lenkradsperre
- Verteilerstecker
- RHD: Relais für Doppeltürverriegelung
Sicherungskasten
Befindet sich im unteren Teil des Armaturenbretts links.
RHD
LHD
Foto Beispiel der Umsetzung
Beispiel eines Schemas vom Sicherungskastendeckel
Diagramm
Zweck
| 1 | 25A TÜR NR. 2 – Fensterheber |
| 2 | 25A TÜR L/R – Fensterheber |
| 3 | 25A TÜR R/R – Fensterheber |
| 4 | 30A TÜR NR. 1 – Fensterheber |
| 5 | 10A ETCS – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem |
| 25A EFI-MAIN NR. 1 – 1GD-FTV, 2GD-FTV: ABS, Klimaanlage, Bergabfahrhilfe, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem, Berganfahrhilfe, TRC, VSC | |
| 6 | 25A EFI-MAIN NR. 1 – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: ABS, Klimaanlage, Bergabfahrhilfe, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem, Berganfahrhilfe, TRC, VSC |
| 25A EFI-MAIN NR. 2 – 1GD-FTV, 2GD-FTV: Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem | |
| 7 | 10A TURN & HAZ – Blinker (Warnblinkanlage), Armaturenbrett, Zentralverriegelung, Smart-Entry- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Diebstahlsicherung, Funksystem |
| 8 | 30A AM2 NR. 2 – Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem, Smart-Entry- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Funksystem |
| 9 | 40A HTR – Klimaanlage, Ladesystem |
| 10 | 40A AM1 – Smart-Entry- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Funksystem |
| 11 | 10A TAIL – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Seitenlicht, Hintergrundbeleuchtung, automatische Lichtsteuerung, Ladesystem, Smart-Entry- und Startsystem, Nebelscheinwerfer vorne, Wegfahrsperre, Schlüssel-Warnton, Licht-Warnton, Nebelschlussleuchte, Startsystem, Lenkradsperre, Funksystem |
| 10A ECU-ALT NR. 2 – 1GD-FTV, 2GD-FTV: Zentralverriegelung, Fenster, Diebstahlsicherung | |
| 12 | 10A FOG FR / DRL – Nebelscheinwerfer vorne, Scheinwerfer, Lichter, Seitenlicht |
| 13 | 10A ECU-ALT NR. 2 – 1GR-FE, 1KD-FTV, 2KD-FTV, 1TR-FE, 2TR-FE, 5L-E: Zentralverriegelung, elektrische Fensterheber, Diebstahlsicherung |
| 10A TAIL – 1GD-FTV, 2GD-FTV: Seitenlicht, Hintergrundbeleuchtung, automatische Lichtsteuerung, Ladesystem, Smart-Entry- und Startsystem, Nebelscheinwerfer vorne, Wegfahrsperre, Schlüssel-Warnton, Licht-Warnton, Nebelschlussleuchte, Startsystem, Lenkradsperre, Funksystem | |
| 14 | 10A OBD – Diagnoseanschluss |
| 15 | 10A EFI NO.1 – ABS, Klimaanlage, Bergabfahrhilfe, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem, Berganfahrhilfe, Start-Stopp-System, TRC, VSC |
| 16 | 5A IG2 NO.1 – Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem |
| 17 | 5A METER – Armaturenbrett, 4WD, ABS, Klimaanlage, Audiosystem, Ladesystem, Zentralverriegelung, Bergabfahrhilfe, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem, Smart-Entry- und Startsystem, Scheinwerfer, Scheinwerfer-Leuchtweitenregulierung, Scheinwerferwaschanlage, Berganfahrhilfe, Beleuchtung, Wegfahrsperre, Innenbeleuchtung, Schlüssel-Warnton, Spurhalteassistent, Licht-Warnton, Navigation, Kollisionsvermeidungssystem, Monitor, Sicherheitsgurt-Anzeige, Airbag, Startsystem, Lenkradsperre, Start-Stopp-System, Seitenlichter, Telematiksystem, Diebstahlsicherung, Reifendrucküberwachungssystem, TRC, Blinker (Alarm), VSC, Funksystem |
| 18 | 5A A / BORSA – Airbag |
| 19 | 5A IG2 NO.3 – Ladesystem, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem, Wegfahrsperre, ECM Karosserie, Telematiksystem |
| 20 | 10A SFT LOCK-ACC – Getriebesperre |
| 21 | 15A P / OUTLET NO.1 – Steckdose (Zigarettenanzünder) |
| 22 | 5A IG2 NO.2 – Smart-Entry- und Startsystem, Wegfahrsperre, Startsystem, Lenkradsperre, Funksystem |
| 23 | 25A TERGICRISTALLO – Scheibenwischer |
| 24 | 10A IG1 NO.1 – Audiosystem, Rückfahrlichter, Ladesystem, Armaturenbrett, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem, Spurhalteassistent, Navigation, Monitor |
| 25 | – |
| 26 | 10A IG1 NO.3 – ABS, Bergabfahrhilfe, Berganfahrhilfe, Start-Stopp-System, TRC, VSC |
| 27 | 10A IG1 NO.4 – Klimaanlage, Audiosystem, automatische Lichtsteuerung, Ladesystem, Armaturenbrett, Zentralverriegelung, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem, Smart-Entry- und Startsystem, Nebelscheinwerfer vorne, Scheinwerfer, automatische Scheinwerfer-Leuchtweitenregulierung, Scheinwerferwaschanlage, Beleuchtung, Wegfahrsperre, Innenbeleuchtung, beheizbare Spiegel, elektrische Steuereinheit |
| 28 | DICHTUNG 15A – Glasdichtung |
| 29 | 10A IG1 NO.2 – Ladesystem, Getriebesperre |
Die für den Zigarettenanzünder zuständige Sicherung ist Nr. 21, 15A.
Sicherungskasten Nr. 1

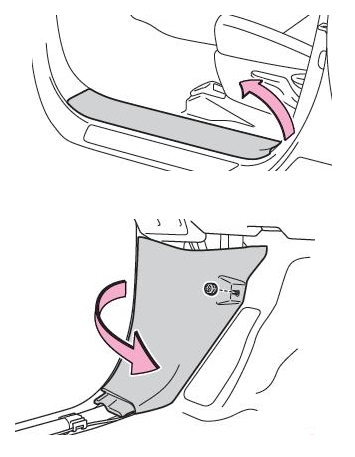

Befindet sich an der linken Säule (LHD) unter dem Beifahrerbereich. Um dorthin zu gelangen, entfernen Sie den Sockel. Ein Beispiel ist im Diagramm verfügbar.
Foto Beispiel
Schema des Sicherungskastendeckels
Schema Sicherungskasten 1
Belegung
| 1 | 25A DCU NR. 1 – Förderpumpe |
| 2 | 20A DCU NR. 2 – Förderpumpe |
| 3 | 20A NOX PM – Stickoxidsensor |
| 4 | 7,5A DCU-B – Förderpumpe |
| 5 | 10A DEF-S – Beheizbare Spiegel, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem |
| 6 | 10A FOG RR – Nebelschlussleuchte |
| 7 | 15A DEICER – Beheizter Bereich für Parkscheibenwischer |
| 8 | 25A DEF – Beheizbare Heckscheibe, beheizbare Spiegel, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem |
| Relais | |
| R1 | Förderpumpe (DCU-MAIN) |
| R2 | Stickoxidsensor (NOX PM) |
| R3 | Beheizter Bereich für Parkscheibenwischer (DEICER) |
| R4 | Nebelschlussleuchte (FOG RR) |
| R5 | – |
| R6 | Inverter (INV) |
| R7 | Beheizbare Heckscheibe, beheizbare Spiegel (DEF) |
Relaiskasten Nr. 2
Installiert hinter dem Beifahrerbereich, am Ende des Armaturenbretts.
LHD
RHD

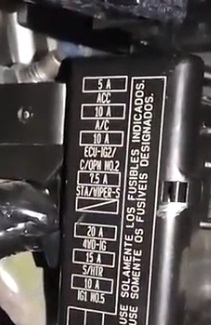

Beispielschema vom Sicherungskastendeckel
Dekodierung
| 1 | 5A ACC – 4WD, ABS, Klimaanlage, Audiosystem, Ladesystem, Uhr, Armaturenbrett, Zentralverriegelung, Bergabfahrhilfe, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem, Smart-Entry- und Startsystem, Scheinwerfer, automatische Scheinwerfer-Leuchtweitenregulierung, Scheinwerferwaschanlage, Berganfahrhilfe, Lichter, Wegfahrsperre, Innenbeleuchtung, Schlüssel-Warnton, Spurhalteassistent, Licht-Warnton, ECU, Navigation, Diebstahlsicherung, Monitor, elektrische Spiegel, Sicherheitsgurt-Anzeige, Airbag-Schutz, Startsystem, Lenkradsperre, Start-Stopp-System, Seitenlicht, Telematiksystem, Diebstahlsicherung, Reifendrucküberwachungssystem, TRC, Blinker (Alarm), VSC, Funksystem |
| 2 | 10A A/C – Klimaanlage |
| 3 | 10A C / OPN NO.2 – Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem |
| 4 | 7,5A STA / WIPER-S – Startsystem, Mehrpunkt-Einspritzsystem / sequentielles Mehrpunkt-Einspritzsystem |
| 5 | – |
| 6 | 20A 4WD-IG – Allradantrieb |
| 7 | 15A S / HTR – vor August 2017: Sitzheizung |
| 15A S / HTR / S / VENT – ab August 2017: Sitzheizung | |
| 8 | 10A IG1 NO.5 – Klimaanlage, Spurhalteassistent, Kollisionsvermeidungssystem |
| Relais | |
| R1 | Heizung (HTR) |
| R2 | Zündung (IG1 NO.2) |
| R3 | Zündung (IG2) |
| R4 | LHD: Beheizbares Lenkrad (STRG HTR) |
| R5 | Klimaanlage (A/C COMP) |
Sicherungskasten Nr. 3
Diagramm
LHD
RHD
Aufgabe
| R1 | Zusatzheizung (PTC HTR NR.1) |
| R2 | Zusatzheizung (PTC HTR NR.3) |
| R3 | Zusatzheizung (PTC HTR NR.2) |
| R4 | Flüssigkeitsheizung (VISKOSITÄT) |
| R5 | – |
| R6 | Zentralverriegelung (D/L NR.1) |
| R7 | Zentralverriegelung (D/L NR.2) |
| R8 | RHD: Zentralverriegelung (D / L NR.2) |
| R9 | RHD: – |
Sicherungskasten Nr. 4
Diagramm
Zweck
| R1 | Tagfahrlicht (DRL) |
| R2 | Diebstahlsicherung (S-HORN) |
| R3 | Nebelscheinwerfer vorne (FOG FR) |
| R4 | Seitenlicht (CODA) |
| R5 | Innenbeleuchtung (DOME CUT) |
| R6 | Zündung (IG1 NO.1) |
Zusätzliche Elemente
Diagramm
Dekodierung
- Empfänger des Reifendrucküberwachungssystems (bei Modellen mit Kabine über dem Heckfenster)
- Steuergerät der Förderpumpe
Über Toyota Hilux AN120 und AN130 (2015-2021)
Die Toyota Hilux AN120 und AN130, hergestellt zwischen 2015 und 2021, sind bekannt für ihre Robustheit und Zuverlässigkeit, was sie zu einer idealen Wahl für Offroad-Fahrten und den täglichen Gebrauch macht. Dieses Modell bietet verschiedene Motorisierungen, darunter Diesel- und Benzinmotoren, die ausreichend Leistung für unterschiedliche Anforderungen liefern. Der Innenraum ist auf Komfort und Funktionalität ausgelegt, während das Äußere das charakteristische, robuste Erscheinungsbild der Hilux-Fahrzeuge beibehält. Dank ihrer Langlebigkeit und Vielseitigkeit ist die Toyota Hilux weltweit eine beliebte Wahl unter Fahrern geworden.
Sicherungskasten-Schema Toyota Hilux AN120 und AN130
Diese Seite zeigt das Sicherungskasten-Schema für die Modelle Toyota Hilux AN120 und AN130, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich sind. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum platziert sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und seinen Inhalt zu haben.
