Toyota Yaris Hybrid (2012-2016) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Yaris Hybrid (2012–2016), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Toyota Yaris Hybrid (2012-2016) – Sicherungsplan
Baujahr: 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Yaris Hybrid (2012-2016) ist die Sicherung 15 im Sicherungskasten des Armaturenbretts.

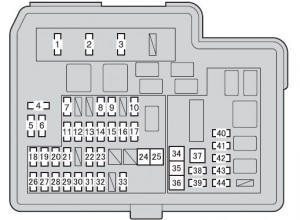

Sicherungskasten im Motorraum (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | EFI MAIN | 20 | Multiport-Kraftstoffeinspritzung;
Sequentielles Kraftstoffeinspritzsystem; EFI Nr. 2. |
| 2 | HORN | 10 | Hupe |
| 3 | IG2 | 10 | IG2 Nr. 2, GAUGE, IGN |
| 4 | SPARE | 5 | Ersatzsicherung |
| 5 | SPARE | 7,5 | Ersatzsicherung |
| 6 | SPARE | 30 | Ersatzsicherung |
| 7 | EFI NO.2 | 10 | Multiport-Kraftstoffeinspritzung;
Sequentielles Kraftstoffeinspritzsystem. |
| 8 | H-LP RH-LO | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 9 | H-LP LH-LO | 10 | Linker Scheinwerfer (Abblendlicht);
Manuelle Scheinwerfereinstellung. |
| 10 | FOG FR NO.2 | 7,5 | Nebelscheinwerfer vorne |
| 11 | IG2 NO.2 | 10 | Intelligentes Start- und Zündsystem;
Startsystem mit Druckknopf; Multiport-Kraftstoffeinspritzung; Sequentielles Kraftstoffeinspritzsystem; SRS-Airbag-System; Lenkradschlosssystem; Bremslichter. |
| 12 | DOME | 15 | Audiosystem;
Hauptkarosserie-ECU; Innenbeleuchtung; Fußraumbeleuchtung. |
| 13 | ECU-B NO.1 | 5 | Haupt-ECU-Modul;
Intelligentes Start- und Zündsystem |
| 14 | METER | 7,5 | Kilometerzähler und Anzeigen |
| 15 | IGN | 15 | Multiport-Kraftstoffeinspritzung;
Sequentielles Kraftstoffeinspritzsystem. |
| 16 | H-LP RH-HI | 5 | Rechter Scheinwerfer (Fernlicht) |
| 17 | H-LP LH-HI | 5 | Linker Scheinwerfer (Fernlicht);
Anzeigen und Messgeräte. |
| 18 | D/L NO.2 | 25 | Elektrische Türverriegelung |
| 19 | HAZ | 10 | Warnblinkanlage |
| 20 | ETCS | 10 | Multiport-Kraftstoffeinspritzung;
Sequentielles Kraftstoffeinspritzsystem. |
| 21 | ABS NO.1 | 20 | Bremssystem |
| 22 | ENG W / PMP | 30 | Multiport-Kraftstoffeinspritzung;
Sequentielles Kraftstoffeinspritzsystem. |
| 23 | H-LP-MAIN | 20 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI. |
| 24 | ABS MTR NO.1 | 30 | Bremssystem |
| 25 | P/I | 50 | EFI-MAIN, HORN, IG2 |
| 26 | ECU-B NO.2 | 5 | Klimaanlage;
Kilometerzähler und Anzeigen; Intelligentes Start- und Zündsystem; Startsystem mit Druckknopf. |
| 27 | AM2 | 7,5 | Startsystem |
| 28 | DRL | 7,5 | Tagfahrlicht |
| 29 | STRG LOCK | 20 | Startsystem |
| 30 | ABS NO.2 | 7,5 | Bremssystem |
| 31 | AMP | 15 | Audiosystem |
| 32 | IGCT-MAIN | 30 | IGCT Nr. 2, IGCT Nr. 3, IGCT Nr. 4,
PCU, BATT FAN. |
| 33 | D / C CUT | 30 | DOME, ECU-B Nr. 1 |
| 34 | PTC HTR NO.1 | 30 | Fehlender Stromkreis |
| 35 | PTC HTR NO.2 | 30 | Fehlender Stromkreis |
| 36 | FAN | 30 | Elektrischer Kühlerventilator |
| 37 | PTC HTR NO.3 | 30 | Fehlender Stromkreis |
| 38 | DEF | 25 | MIR HTR;
Heckscheibenentfeuchter. |
| 39 | MIR HTR | 10 | Außenspiegelentfeuchter |
| 40 | BATT FAN | 10 | Batteriekühlgebläse |
| 41 | IGCT NO.2 | 10 | Hybridsystem |
| 42 | IGCT NO.4 | 10 | Hybridsystem |
| 43 | PCU | 10 | Hybridsystem |
| 44 | IGCT NO.3 | 10 | Hybridsystem |

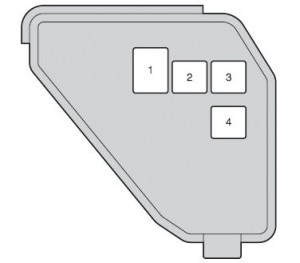

Sicherungskasten im Motorraum (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | DC / DC | 100 | Hybridsystem |
| 2 | ABS MTR NO.2 | 30 | Bremssystem |
| 3 | HTR | 40 | Klimaanlage |
| 4 | EPS | 50 | Elektrisches Servolenkungssystem |

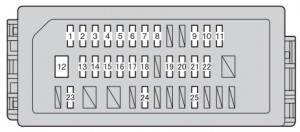

Sicherungskasten unter dem Armaturenbrett
| Sicherung | Amp [A] | Beschreibung | |
| 1 | TAIL NO.2 | 10 | Vordere und hintere Positionslichter;
Kennzeichenbeleuchtung. |
| 2 | PANEL | 5 | Armaturenbrettbeleuchtung;
Manuelle Scheinwerfereinstellung; Anzeigen und Messgeräte. |
| 3 | DOOR R/R | 20 | Elektrische Fensterheber |
| 4 | DOOR P | 20 | Elektrische Fensterheber |
| 5 | ECU-IG NO.1 | 5 | Heckscheibenentfeuchter;
Zentrales Karosseriemodul; Bremssystem; Fahrstabilitätskontrollsystem; Getriebesperrsystem; Audiosystem; Multiport-Kraftstoffeinspritzung; Sequentielle Kraftstoffeinspritzung; Regensensor. |
| 6 | ECU-IG NO.2 | 5 | Elektrisches Servolenkungssystem |
| 7 | A / C | 7,5 | Klimaanlage |
| 8 | GAUGE | 10 | Warnblinkanlage;
Getriebesperrsystem; Warnleuchten für hintere Sicherheitsgurte; Automatischer Abblendspiegel; Hybridantrieb; Audiosystem; Multiport-Kraftstoffeinspritzung; Sequentielle Kraftstoffeinspritzung; Regensensor. |
| 9 | WASHER | 15 | Scheibenwischer und Scheibenwaschanlage vorne |
| 10 | WIPER | 20 | Scheibenwischer und Scheibenwaschanlage vorne |
| 11 | WIPER RR | 15 | Heckscheibenwischer |
| 12 | P / W | 30 | Elektrische Fensterheber |
| 13 | TÜR L/P | 20 | Elektrische Fensterheber |
| 14 | TÜR | 20 | Elektrische Fensterheber |
| 15 | CIG | 15 | Steckdose;
Zigarettenanzünder. |
| 16 | ACC | 5 | Hauptkarosserie-Steuergerät;
Außenspiegel; Audiosystem; Start-Stopp-System; Getriebesperrsystem. |
| 17 | D / L | 25 | Elektrisches Verriegelungssystem |
| 18 | OBD | 7,5 | Borddiagnosesystem |
| 19 | FOG RR | 7,5 | Nebelschlussleuchte;
Blinker und Messgeräte. |
| 20 | STOP | 7,5 | Startsystem;
Getriebesperrsystem; Bremssystem; Bremslichter; Obere Bremsleuchte. |
| 21 | AM1 | 7,5 | Fehlender Stromkreis |
| 22 | FOG FR | 7,5 | Nebelscheinwerfer vorne;
Blinker und Messgeräte. |
| 23 | DD / L | 25 | DD / L |
| 24 | SHADE | 25 | – |
| 25 | S-HTR | 15 | Sitzheizung |
