Toyota 4Runner N210 (2003-2009) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Toyota 4Runner N210 (2003–2009), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Sicherungs- und Relaisplan – Toyota 4Runner N210

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

Für den Zigarettenanzünder (Steckdosen) sind die Sicherungen Nr. 12 (Steckdosen), Nr. 23 (Steckdosen) und Nr. 24 (Zigarettenanzünder) im Sicherungskasten des Armaturenbretts zuständig.



Kabine

Position

Beschreibung

1. Sicherungskasten
2. Blinkerrelais/Tagfahrlichtrelais
3. Federungs-ECU
4. Transponder-Schlüsselverstärker
5. J/B-Zentrum
6. Diebstahlschutz-ECU
7. Transponder-Schlüsselcomputer
8. Motorsteuergerät
9. 4WD-Steuer-ECU
10. Reifendrucküberwachungs-ECU
11. Klimaanlagen-Steuergerät
12. Getriebesperr-ECU
13. Airbag-Sensorgruppe
14. Karosserie-ECU

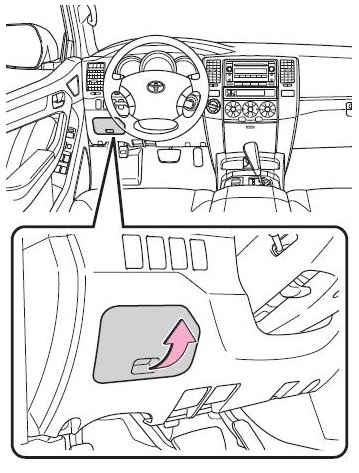

Befindet sich auf der linken Seite des Armaturenbretts, hinter der Abdeckung.

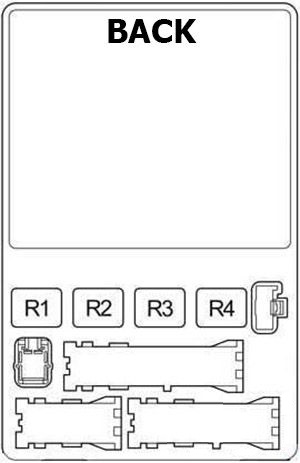

Rückseite

Nummer	Ampere [A]	Beschreibung
1	10	Multipoint-/Sequenzial-Einspritzsystem, Antiblockiersystem, Traktionskontrollsystem (2WD-Modelle), aktives Traktionskontrollsystem (4WD-Modelle), Fahrzeugstabilitätskontrollsystem, Anzeige und Instrumente, Frontpassagier-Klassifizierungssystem, Abblendlicht
2	10	SRS-Airbagsystem
3	7,5	Anzeigen und Instrumente
4	7,5	Startsystem, Multipoint-/Sequenzial-Einspritzsystem;
5	30	Scheibenwischer und -waschanlage
6	–	–
7	20	4WD-Kontrollsystem
8	–	–
9	–	–
10	30	Fahrersitz
11	30	Stromversorgung der Rücksitze
12	15	Steckdosen
13	–	–
14	15	Heckscheibenwaschanlage, Multiplex-Kommunikationssystem
15	10	Getriebesperr-Kontrollsystem, elektrische Fensterheber, Antiblockiersystem, Traktionskontrollsystem (2WD-Modelle), aktives Traktionskontrollsystem (4WD-Modelle), Fahrzeugstabilitätskontrollsystem, elektrisches Schiebedach, Multiplex-Kommunikationssystem, Diebstahlschutzsystem, Höhenregelung der hinteren Luftfederung, Reifendruckwarnsystem, Lenkpositionsspeichersystem;

16	15	Antiblockiersystem, Traktionskontrollsystem (2WD-Modelle), aktives Traktionskontrollsystem (4WD-Modelle), Fahrzeugstabilitätskontrollsystem, Klimaanlage, Ladesystem, Heckscheibenheizung, Rückfahrlichter, Blinker, Warnblinkanlage, Sitzheizung, AC-Wechselrichter, Instrumentenbeleuchtungssteuerung, automatisch abblendender Spiegel, Gurtstraffer, SRS-Airbagsystem
17	7,5	Kein Stromkreis
18	10	Diebstahlschutzsystem
19	–	–
20	–	–
21	–	–
22	10	Rücklichter, Kennzeichenbeleuchtung, Standlichter, Instrumentenbeleuchtungssteuerung, Multipoint-/Sequenzial-Einspritzsystem, Instrumentenbeleuchtung, Anzeige und Instrumente, Handschuhfachbeleuchtung
23	7,5	Steckdosen, Außenspiegel, Audiosystem, Navigationssystem, Getriebesperr-Kontrollsystem, Instrumentenbeleuchtung, Unterhaltungssystem hinten
24	10	Zigarettenanzünder
25	30	Elektrische Fensterheber, elektrisches Schiebedach
Relais
R1		Hupe
R2		Rücklichter
R3		Leistungsrelais
R4		Zubehörsteckdosen (DC SKT)





Zusätzliche Elemente

Beschreibung

1. Schiebedach-Steuergerät
2. Audio-Controller für Rücksitz
3. Reifendrucküberwachungsempfänger
4. Stereo-Komponentenverstärker
5. Heckklappen-ECU
6. Türsteuerempfänger
7. Zugwandlerrelais

Motorraum

Beschreibung

1. Sicherungs- und Relaiskasten
2. Relaiskasten Nr. 1
3. Luftinjektionsaktuator
4. Schlupfregel-ECU mit Aktuator
5. Relaiskasten Nr. 2

Nummer	Ampere [A]	Beschreibung
1	10	Ersatzsicherung
2	15	Ersatzsicherung
3	–	–
4	–	–
5	–	–
6	10	Brems-/Rücklichter, hohe Bremsleuchte, Getriebesperr-Kontrollsystem, Antiblockiersystem, Traktionskontrollsystem (2WD-Modelle), aktives Traktionskontrollsystem (4WD-Modelle), Fahrzeugstabilitätskontrollsystem, hintere Luftfederung mit Höhenregelung, Multipoint-/Sequenzial-Einspritzsystem, Anhängerbremssteuerung, Anhängerlichter (Rücklichter)
7	15	AC-Wechselrichter
8	15	Nebelscheinwerfer vorne
9	–	–
10	7,5	On-Board-Diagnosesystem
11	10	Rechter Scheinwerfer (Abblendlicht)
12	10	Linker Scheinwerfer (Abblendlicht)
13	10	Rechter Scheinwerfer (Fernlicht)
14	10	Linker Scheinwerfer (Fernlicht)
15	10	Multipoint-/Sequenzial-Einspritzsystem
16	7,5	Klimaanlage
17	10	Hintere Luftfederung mit Höhenregelung
18	25	Sitzheizung
19	30	Heckscheibenheizung, Multipoint-/Sequenzial-Einspritzsystem
20	10	Außenspiegelheizung
21	10	Innenbeleuchtung, persönliche Beleuchtung, drahtloses Fernbedienungssystem, Türdeckenbeleuchtung, Blinker und Instrumente, Handschuhfachbeleuchtung, Instrumentenbeleuchtung, Fahrtafelbeleuchtung, Multiplex-Kommunikationssystem, hinteres Audiosystem
22	20	Audiosystem, Navigationssystem, hinteres Unterhaltungssystem
23	10	Antiblockiersystem, Traktionskontrollsystem (2WD-Modelle), aktives Traktionskontrollsystem (4WD-Modelle), Fahrzeugstabilitätskontrollsystem, Klimaanlage, Multiplex-Kommunikationssystem, Diebstahlschutzsystem, Lenkpositionsspeichersystem, Frontpassagier-Klassifizierungssystem, Navigationssystem
24	–	–
25	–	Kürzere Steckdose
26	7,5	Ladesystem
27	–	–
28	10	Hupe
29	15	A/F-Sensor
30	15	Blinker, Warnblinkanlage
31	10	Multipoint-/Sequenzial-Einspritzsystem
32	20	Multipoint-/Sequenzial-Einspritzsystem
33	–	–
34	20	Türschloss-Stromversorgungssystem
35	30	Zugwandler

36	20	Audioverstärkersystem
37	140	Verschiedene Sicherungen
38	50	2005 – 2009 : Mehrpunkt-/Sequenzielle Einspritzanlage
38	50	2002 – 2003 : Klimaanlage
39	50	Luftfederung hinten mit Höhenregulierung
40	50	Alle Elemente in den Sicherungen „ACC“, „CIG“, „IGl“, „ECU-IG“, „FR WIP-WSH“, „RR WIP“, „RR-WSH“, „4WD“ und „STA“
41	30	Anhängerbremssteuerung
42	50	Alle Elemente in den Sicherungen „PWR OUTLET“, „DP/ SEAT “, „PP/ SEAT “, „POWER“, „TAIL“ und „SECU/HORN“
43	30	Anhänger-Zusatzbatterie
44	40	Anhängerbeleuchtung (Rückleuchten)
45	40	Antiblockiersystem, Traktionskontrollsystem (2WD-Modelle), aktives Traktionskontrollsystem (4WD-Modelle), Fahrzeugstabilitätskontrollsystem
46	30	Startsystem, „IGN“, „GAUGE“, „STA NR 2“ und „SRS“-Sicherungen
47	50	2002 – 2004 : Antiblockiersystem, Traktionskontrollsystem (2WD-Modelle), aktives Traktionskontrollsystem (4WD-Modelle), Fahrzeugstabilitätskontrollsystem
47	30	2005 – 2009 : Antiblockiersystem, Traktionskontrollsystem (2WD-Modelle), aktives Traktionskontrollsystem (4WD-Modelle), Fahrzeugstabilitätskontrollsystem
48	60	2004 – 2009 : Klimaanlage
Relais
R1		–
R2		Zubehör (ACC CUT)
R3		Nebelscheinwerfer
R4		Starten (STA)
R5		Zündung (IG)
R6		Heizung
R7		Klimakompressorkupplung (MG CLT)
R8		Wechselrichter AC (AC115V INV)
R9		Heckscheibenheizung (DEFOG)
R10		–
R11		–
R12		–
R13		Bremslichter (STOP LP CTRL)
R14		Stromkreisöffnungsrelais (C/OPN)
R15		Innenbeleuchtung, Garagentoröffner (DOME)
R16		EFI
R17		Luft-Kraftstoff-Verhältnis-Sensor
R18		Kraftstoffpumpe
R19		Scheinwerfer



Sicherungskasten 1

Nummer	Relais
R1	Luftfederungssystem
R2	–



Sicherungskasten 2

Nummer	Relais
R1	Anhänger-Zusatzbatterie
R2	Anhängerbeleuchtung
