Toyota Auris E160, E170 und E180 (2013-2019) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Auris E160 / E170 / E180 (2013–2019), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Auris E160, E170 und E180 – Sicherungskastenbelegung
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Auris Touring Sports (2013-2016) ist die Sicherung 1 und 17 im Sicherungskasten im Fahrgastraum.

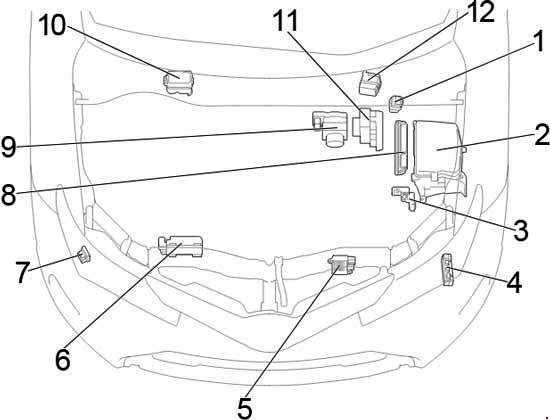

Motorraum
Anordnung
Beschreibung
- Glühkerzenrelais
- Sicherungs- und Relaiskasten
- Generatorsteuergerät
- Glühkerzensteuergerät
- Kühlerventilator-Steuergerät
- Injektor-Steuergerät
- Scheinwerferwischerrelais
- Motorsteuergerät
- Bremssteuergerät (MMT)
- Relais-Sicherungskasten (LHD)
- Bremssteuergerät
- Relais-Sicherungskasten (RHD)

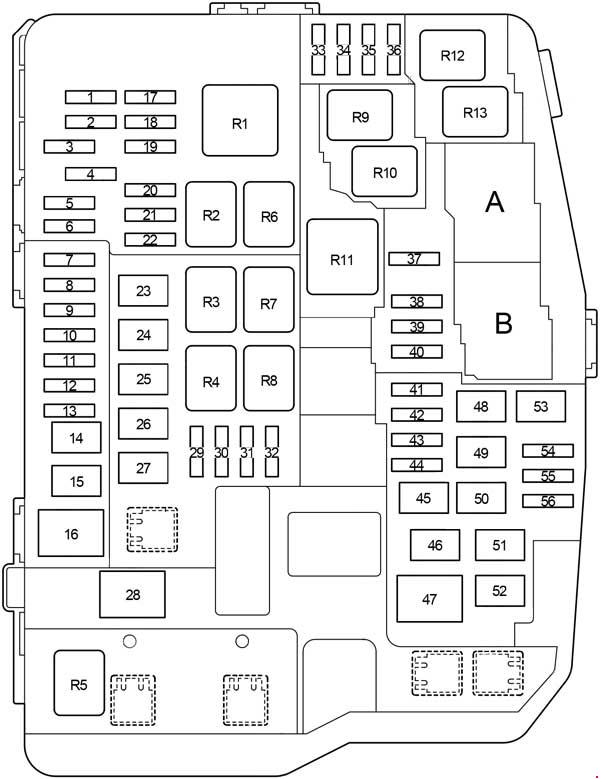

Sicherungs- und Relaiskasten
Typ 1
Beschreibung
| 1 | 10A – Klimaanlage;
Fensterheber; Intelligentes Zugangs- und Startsystem; Spiegel; Instrumententafel. |
| 2 | 5A – Elektrische Servolenkung |
| 3 | 7,5A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Startsystem; Sicherung: „IG2“. |
| 4 | 30A D/C CUT – Sicherungen: „DOME“, „ECU-B NO.1“, „RADIO“ |
| 5 | 10A – Hupe;
Akustisches Signal |
| 6 | 20/25/30A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Sicherungen „EFI NO.1“, „EFI NO.2“; Kraftstoffpumpe. |
| 7 | 5A ICS / – Ladesystem |
| 8 | 10A ETCS – 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Drosselklappe |
| 20A EDU – 1AD-FTV: Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
|
| 9 | 10A – Außer 8NR-FTS:
Instrumententafel; Blinker. |
| 30A – 8NR-FTS: Startsystem | |
| 10 | 15A IG2 – Instrumententafel;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Airbag. |
| 11 | 20A – 1AD-FTV: Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 15A – Benzin: Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
|
| 10A – 1ND-TV, (Limousine (1AD-FTV): Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
|
| 20A – 8NR-FTS: Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
|
| 7,5A – 1NR-FE (ab April 2016): Telematiksystem | |
| 12 | 30A – Außer 8NR-FTS: Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 7,5A – Limousine (1ZR-FE, 1ZR-FAE, 2ZR-FE): Telematiksystem | |
| 10A – Limousine (1ND-TV): Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
|
| 13 | 30A – Außer 8NR-FTS: Startsystem |
| 10A – 8NR-FTS:
Instrumententafel; Blinker. |
|
| 14 | 30/40A – „H-LP RH-LO“, „H-LP LH-LO“, „H-LP RH-HI“, „H-LP LH-HI“ – Scheinwerfer |
| 15 | 30A VLVMATIC – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 16 | 80A EPS – Elektrische Servolenkung |
| 17 | 10A – Drahtloses Steuerungssystem;
Karosserie-ECM; VSC; Intelligentes Zugangs- und Startsystem; Uhr. |
| 18 | 7,5A – Innenbeleuchtung;
Individuelle Spiegelbeleuchtung; Kofferraumbeleuchtung; Karosserie-Steuergerät. |
| 19 | 20A – Audiosystem |
| 20 | 10A – Tagfahrlicht |
| 21 | 15A – Beheiztes Lenkrad |
| 22 | 30A – ABS, VSC |
| 23 | 40A – Kühlerventilator |
| 24 | – |
| 25 | 30/50A – Beheizte Heckscheibe;
Beheizte Spiegel. |
| 26 | 50A – ABS, VSC |
| 27 | 50A – Klimaanlage |
| 28 | 120/140A – Ladesystem |
| 29 | 10A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 30 | 10/15A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 31 | 10/20A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 32 | 10A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Beheizte Spiegel. |
| 33 | 10 / 15A H-LP RH-LO – Rechtes Abblendlicht |
| 34 | 10 / 15A H-LP LH-LO – Linkes Abblendlicht |
| 35 | 7,5 / 10A H-LP RH-HI – Rechtes Fernlicht |
| 36 | 7,5 / 10A H-LP LH-HI – Linkes Fernlicht;
Instrumententafel. |
| 37 | 15/20A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 38 | – |
| 39 | – |
| 40 | – |
| 41 | 15A – Audiosystem |
| 42 | – |
| 43 | 20A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 44 | 20A – Lenkradschloss |
| 45 | 50A – Getriebesteuergerät |
| 46 | 40A – Start-Stopp-System |
| 50A – Getriebesteuergerät | |
| 47 | 80A – Heizsystem, Glühkerzen |
| 48 | 30A – Zusatzheizung |
| 49 | 30A – Zusatzheizung |
| 50 | 30A – Scheinwerferreinigung |
| 51 | 30A – ABS, VSC |
| 52 | 30A – Kühlerventilator |
| 53 | 30A – Zusatzheizung |
| 54 | – |
| 55 | 10A – Diebstahlsicherung |
| 56 | 25A – Zusatzheizung |
| 20A – (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Scheibenwischer-Ruhebereichsheizung | |
| A | |
| 57 | 10A – 1ND-TV (ab Mai 2015): Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 58 | – |
| B | |
| 57 | 15A – 1ND-TV (ab Mai 2015): Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 58 | 15A – 1ND-TV (ab Mai 2015): Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
Relais
| R1 | Elektrische Servolenkung |
| R2 | Injektoren |
| Limousine (1ND-TV (ab April 2016):
Motorsteuergerät. |
|
| R3 | Anlassermotor |
| R4 | Tagfahrlicht |
| R5 | Hupensignal;
Hupe. |
| R6 | Kühlerventilator |
| R7 | Motorsteuergerät (EFI-MAIN) |
| R8 | Zündung |
| R9 | Widerstand |
| R10 | Schrägheck, Kombi: Bremslicht |
| R11 | Scheinwerfer |
| R12 | 1NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Kraftstoffpumpe |
| 1AD-FTV: Motorsteuergerät (EDU) | |
| 1ND-TV, 8NR-FTS: Motorsteuergerät (EFI MAIN 2) | |
| R13 | Schrägheck, Kombi (1AD-FTV): Motorsteuergerät (EFI MAIN 2) |
| 1ND-TV: (TSS-C HTR) | |
| Limousine (vor November 2016): Bremslicht | |
| Limousine (ab November 2016): | |
| A | |
| R14 | Limousine: Beheizte Heckscheibe |
| R15 | 1ND-TV: (TSS-C HTR) |
| R16 | 1ND-TV: Beheizte Heckscheibe |
| R17 | 1ND-TV (ab Mai 2015): Beheizte Heckscheibe |
| B | |
| R14 | Getriebe |
| 8NR-FTS): Hauptkühlerventilator | |
| R15 | 1AD-FTV): Kühlerventilator |
| Limousine: – | |
| R16 | 1AD-FTV): Kühlerventilator |
| Limousine (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE):
Scheibenwischer-Ruhebereichsheizung |
|
| R17 | 1. TV (ab Mai 2015): – |

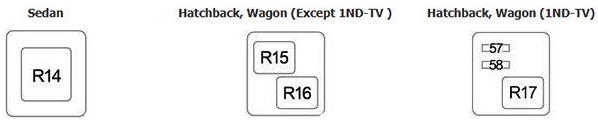

Zusätzliche Elemente

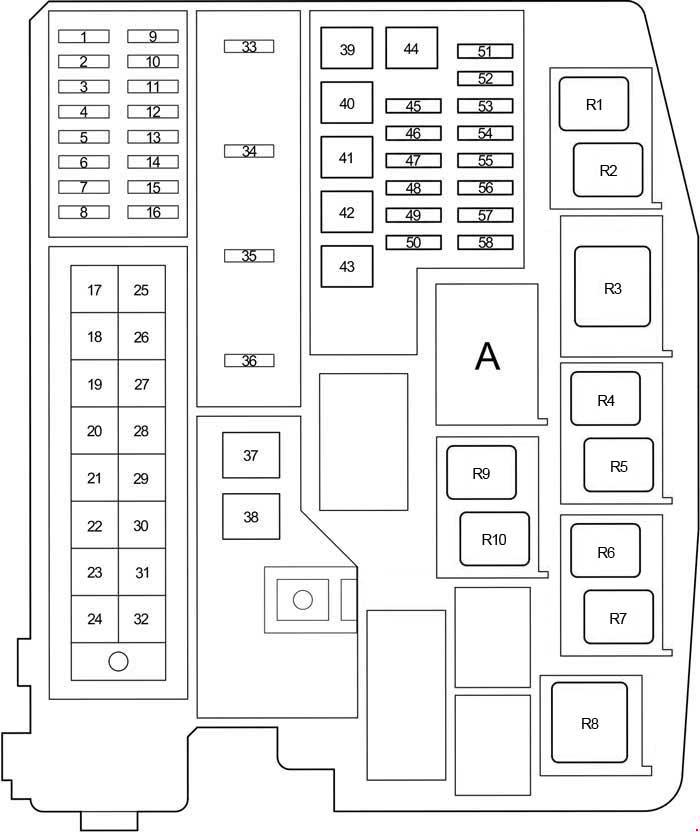

Typ 2
Abschnitt A
Beschreibung
| 1 | 7,5A – Kofferraumbeleuchtung;
Individuelle Spiegelbeleuchtung; Türbeleuchtung; Innenbeleuchtung; Persönliche Beleuchtung; Fußraumbeleuchtung. |
| 2 | 20A – Audiosystem;
Navigation; Einparkhilfesystem. |
| 3 | 10A — Instrumententafel;
Zusatzbatterie; Getriebepositionssensor; Doppelverriegelung; Drahtloses Steuerungssystem; Intelligentes Zugangs- und Startsystem. |
| 4 | DCC |
| 5 | 10A – Intelligentes Zugangs- und Startsystem;
Klimaanlage; Fensterheber; Netzwerk-Gateway. |
| 6 | 7,5A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 7 | – |
| 8 | – |
| 9 | – |
| 10 | 20A – Lenkradschloss |
| 11 | – |
| 12 | 30A – Startsystem |
| 13 | 5A – Ladesystem |
| 14 | 10A – Blinker;
Warnblinkanlage. |
| 15 | 5A – Elektrische Servolenkung |
| 16 | 7,5A – Startsystem |
| 17 | – |
| 18 | 50A – ABS, VSC |
| 19 | 30A – Kühlerventilator |
| 20 | 40A – Kühlerventilator |
| 21 | 30A H-LP CLN – Scheinwerferreinigung |
| 22 | 120A DO IP J/B – Sicherungen: „ECU-IG NR 2“, „HTR-IG“, „WIPER“, „RR WIPER“, „WASHER“, „ECU-IG NO.1“, „ECU-IG“ NO.3“, „SEAT HTR“, „AM1“, „DOOR“, „STOP“, „FR DRZ“, „POWER“, „RR DRZWI“, „RL DRZWI“, „OBD“, „ACC-B“ , „RR FOG“, „FR FOG“, „DEF“, „TAIL“, „SUNROOF“, „DRL“ |
| 23 | – |
| 24 | – |
| 25 | – |
| 26 | 50A – Sicherungen: „HORN“, „IG2“, „FUEL PMP“ |
| 27 | – |
| 28 | 50A – Kraftstoffheizung |
| 29 | 50A EFI MAIN – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 30 | 80A EPS – Elektrische Servolenkung |
| 31 | 80A – Heizsystem;
Glühkerzen. |
| 32 | – |
| 33 | 15A IG2 – Sicherungen: „IGN“, „METER“ |
| 34 | 15A – Akustisches Signal;
Antivirensystem; Hupe. |
| 35 | 30A – Kraftstoffpumpe |
| 36 | – |
| 37 | 30A H-LP MAIN – Sicherung: „H-LP LH LO“, „H-LP RH LO“, „H-LP LH HI“, „H-LP RH HI“ |
| 38 | 40A – Start-Stopp-System |
| 39 | 30A – Zusatzheizung |
| 40 | – |
| 41 | 30A – Zusatzheizung |
| 42 | 50A – Klimaanlage, Heizung |
| 43 | 50A – Zusatzheizung |
| 44 | 30A – Beheizte Heckscheibe;
Beheizte Spiegel. |
| 45 | 25A – Zusatzheizung |
| 46 | 30A – ABS, VSC |
| 47 | – |
| 48 | – |
| 49 | 10A – Tagfahrlicht |
| 50 | – |
| 51 | 10A H-LP LH LO – Linkes Abblendlicht |
| 52 | 10A H-LP RH LO – Rechtes Abblendlicht |
| 53 | 7,5A H-LP LH HI – Linkes Fernlicht |
| 5A RDI EFI – Kühlerventilator | |
| 54 | 7,5A H-LP RH HI – Rechtes Fernlicht |
| 5A CDS EFI – Kühlerventilator | |
| 55 | 7,5A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem, Start-Stopp-System. |
| 56 | 15A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 57 | 10A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem, beheizte Spiegel. |
| 58 | 20A – Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 59 | 5A – Kühlerventilator |
| 60 | 5A – Kühlerventilator |
| R1 | Kühlerventilator |
| R2 | Kühlerventilator |
| R3 | Elektrische Servolenkung (EPS) |
| R4 | Bremslicht |
| R5 | Anlassermotor |
| R6 | Beheizte Heckscheibe |
| R7 | Motorsteuergerät |
| R8 | Scheinwerfer (H-LP) |
| R9 | Widerstand |
| R10 | Vor November 2016:
Tagfahrlicht |
| Ab November 2016:
Kühlerventilator |
|
| R11 | Vor November 2016:
Kühlerventilator |
| Ab November 2016:
Kraftstoffheizung |

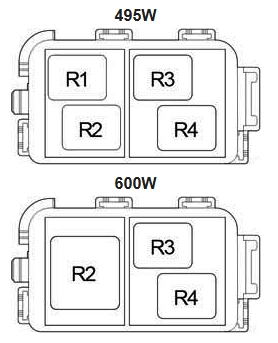

Sicherungskasten
Beschreibung
- R1 –
- R2 – Zusatzheizung (HTR SUB NO.1)
- R3 – Zusatzheizung (HTR SUB NO.2)
- R4 – Zusatzheizung (HTR SUB NO.3)

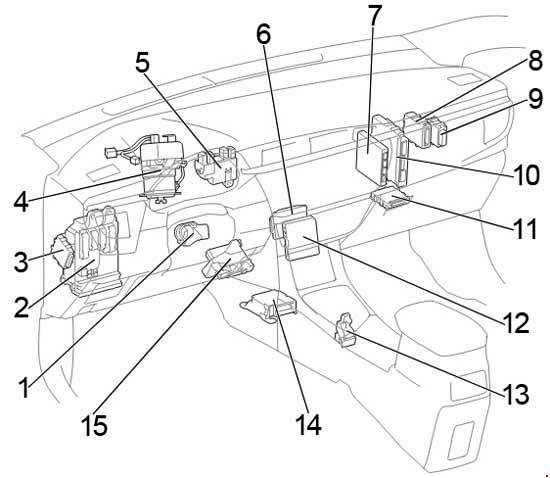

Kabine
Position
Linkslenker (LHD)

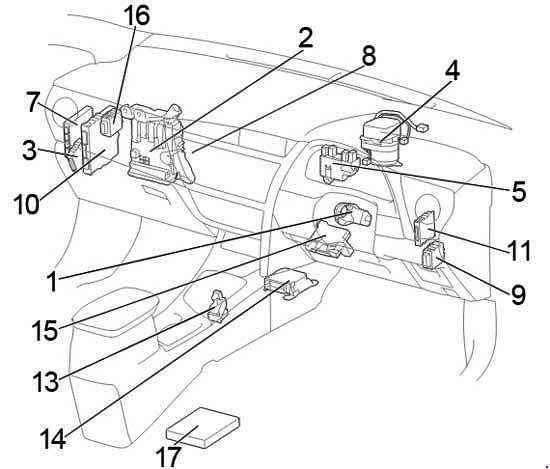

Rechtslenker (RHD)
Beschreibung
- Stellglied Lenkradschloss
- Sicherungskasten / Karosserie-ECM
- Steuergerät für aktive Beleuchtung
- Servolenkungssteuergerät
- Sicherungskasten
- LHD: Tempomat-Steuergerät
- Getriebesteuergerät
- Netzwerk-Gateway-Sperre
- Wischerrelais
- Start-Stopp-System-Steuergerät
- Parktronic-Steuergerät
- LHD (Corolla): Telefon-Transceiver
- Steuergerät für Getriebeschalthebelsperre
- Airbag-Steuergerät
- Klimaanlagenverstärker
- RHD: Relais für Doppelverriegelung der Türen
- Schrägheck, Kombi: Audioverstärker

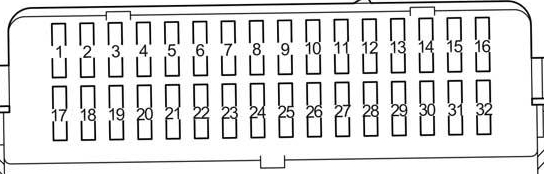

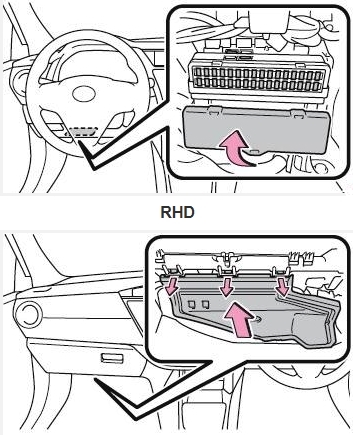

Sicherungskasten
Befindet sich unter dem Armaturenbrett links.
Beschreibung
| 1 | 15A – Steckdose;
Zigarettenanzünder |
| 2 | 7,5A – OBD-Diagnosestecker |
| 3 | 7,5A – Bremslichter;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem; Zusätzliches Bremslicht; ABS; VSC; Getriebehebelsperre. |
| 4 | 7,5A – Nebelschlussleuchte;
Instrumententafel. |
| 5 | 20A – Zentralverriegelung |
| 6 | 20A – Schiebedach |
| 7 | 7,5A – Nebelschlussleuchte;
Instrumententafel. |
| 8 | 5A – Sicherung: „IG1 RLY“, „ACC RLY“ |
| 9 | 10A – Kofferraumentriegelung |
| 10 | 20A – Fensterheber |
| 11 | 20A – Fensterheber auf der rechten Seite |
| 12 | 20A – Fensterheber auf der linken Seite |
| 13 | 15A – Scheibenwischer |
| 14 | 25A – Scheibenwischer und -waschanlage;
Ladesystem. |
| 15 | 15A – Heckscheibenwischer |
| 16 | 25A – Frontscheibenwischer |
| 17 | 15A – Zigarettenanzünder |
| 18 | 7,5A – Elektrische Spiegel;
Karosserie-ECM; Uhr; Audiosystem. |
| 19 | 5A – Getriebehebelsperre |
| 20 | 10A – Seitenlicht;
Kennzeichenbeleuchtung; Nebelschlussleuchte. |
| 21 | 7,5A – Lichtschalter;
Instrumentenbeleuchtung; Handschuhfachbeleuchtung; Karosserie-Steuergerät. |
| 22 | 5A – Ladesystem |
| 23 | 7,5A – Kühlgebläse;
AFS; Ladesystem; ABS; VSC. |
| 24 | 7,5A – Seitenlicht;
Mehrpunkt-Einspritzsystem; Sequentielles Mehrpunkt-Einspritzsystem; AFS. |
| 25 | 7,5A – Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem; Innen-Auto-Abblendspiegel; Schiebedach; Getriebehebelsperre; Scheinwerferwischer; AFS. |
| 26 | 7,5A – Klimaanlage;
Beheizbare Heckscheibe. |
| 27 | 7,5A – Karosserie-ECM;
Sicherheitsgurtanzeige für den Beifahrer; Elektrische Spiegel. |
| 28 | 5A – Elektrische Servolenkung |
| 29 | 7,5A – Intelligentes Zugangs- und Startsystem;
Mehrpunkt-Einspritzsystem; Sequentielles Mehrpunkt-Einspritzsystem; Lenksystemverriegelung. |
| 30 | 15A – Sitzheizung |
| 31 | 5A – Instrumententafel |
| 32 | 7,5A – Airbag |
Zusätzliche Sicherungen können über dem Steuergerät installiert werden.
Beschreibung
- 30A – Sitzheizung
- –
- –
- 30A – Fensterheber
Sicherungskasten
Beschreibung
- R1 – Nebelschlussleuchte vorne
- R2 – Antiviren-System
- R3 –
- R4 – Steckdose
- R5 – Innenbeleuchtung
Über Toyota Auris E160, E170 und E180 (2013-2019)
Die Toyota Auris Modelle E160, E170 und E180, die von 2013 bis 2019 hergestellt wurden, sind zuverlässige und praktische Fahrzeuge der Mittelklasse, die bei Fahrern aufgrund ihres Komforts und ihrer Effizienz beliebt sind. Diese Modelle sind bekannt für ihre moderne Ästhetik und technologischen Innovationen, die den Fahrkomfort und die Sicherheit erhöhen. Der Toyota Auris bietet verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, die eine ausgewogene Leistung und Kraftstoffeffizienz bieten. Dank seiner Vielseitigkeit und des geräumigen Innenraums ist der Toyota Auris eine ideale Wahl für Familien und Einzelpersonen, die ein zuverlässiges und wirtschaftliches Fahrzeug suchen.
Sicherungskastenbelegung Toyota Auris E160, E170 und E180
Diese Seite zeigt die Sicherungskastenbelegung für die Modelle Toyota Auris E160, E170 und E180, die für die korrekte Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Anordnung und Funktionen zu kennen.
