Toyota Aygo AB10 (2005-2014) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Aygo AB10 (2005–2014), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Aygo AB10 (2005-2011) – Sicherungsplan
Baujahr: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Aygo AB10 (2005-2011) ist Sicherung 27 in der Sicherungstafel am Armaturenbrett (hinten).
Sicherungskasten im Motorraum (oben)
Sicherungskasten im Motorraum (hinten)
Sicherungskasten am Armaturenbrett (linke Seite)
Sicherungskasten am Armaturenbrett (rechte Seite)

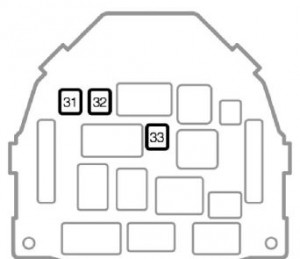

Sicherungskasten am Armaturenbrett (hinten)
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | H-LP RH (HI) | 10 (mit Tagfahrlichtsystem) | Scheinwerfer rechts |
| 2 | H-LP LH (HI) | 10 (mit Tagfahrlichtsystem) | Scheinwerfer;
Blinker und Anzeigen links. |
| 3 | H − LP RH (LO) | 10 (mit Tagfahrlichtsystem) | Scheinwerfer rechts |
| 4 | H − LP LH (LO) | 10 (mit Tagfahrlichtsystem) | Scheinwerfer, Blinker und Anzeigen links |
| 5 | DIMMER | 20 (mit Tagfahrlichtsystem) | Sicherungen „H-LP LH (HI)“, „H-LP RH (HI)“,
„H-LP LH (LO)“, „H-LP RH (LO)“; Tagfahrlichtsystem. |
| H − LP LH | 10 (ohne Tagfahrlichtsystem) | Scheinwerfer links | |
| 6 | ABS NR 2 | 25 (ohne Fahrzeugstabilitätskontrollsystem) | Antiblockiersystem und
Fahrzeugstabilitätskontrollsystem. |
| VSC NR 2 | 30 (mit Fahrzeugstabilitätskontrollsystem) | Antiblockiersystem und
Fahrzeugstabilitätskontrollsystem. |
|
| 7 | AM2 | 30 | Startsystem, Sicherungen „IG1“, „IG2“, „STA“ |
| 8 | HAZARD | 10 | Blinker, Warnblinkanlage;
Blinker und Anzeigen. |
| 9 | H − LP RH | 10 (ohne Tagfahrlichtsystem) | Scheinwerfer rechts |
| 10 | DOME | 15 | Blinker und Anzeigen;
Innenbeleuchtung; Audiosystem; Drehzahlmesser. |
| 11 | EFI | 15 | Elektrischer Kühlerventilator;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 12 | HORN | 10 | Hupe |
| 13 | SPARE | 7,5 | Ersatzsicherung |
| 14 | SPARE | 10 | Ersatzsicherung |
| 15 | SPARE | 15 | Ersatzsicherung |
| 16 | STA | 7,5 | Manuelles Mehrstufengetriebe;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 17 | EFI NO.2 | 7,5 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Manuelles Mehrstufengetriebe. |
| 18 | STOP | 10 | Bremslichter;
Dritte Bremsleuchte; Antiblockiersystem; Manuelles Mehrstufengetriebe. |
| 19 | D / L | 25 | Türverriegelungssystem;
Drahtloses Fernbedienungssystem. |
| 20 | DEF | 20 | Heckscheibenentfroster |
| 21 | TAIL | 7,5 | Tagfahrlichtsystem;
Rückleuchten; Kennzeichenbeleuchtung; Positionslichter; Scheinwerfer-Niveauregulierungssystem; Armaturenbrettbeleuchtung. |
| 22 | OBD | 7,5 | On-Board-Diagnosesystem |
| 23 | ECU − B | 7,5 | Multifunktionales Schaltgetriebe;
Tagfahrlichtsystem; Fahrzeugstabilitätskontrollsystem; Anzeigen und Messgeräte; Nebelschlussleuchte. |
| 24 | ECU-IG | 7,5 | Antiblockiersystem;
Fahrzeugstabilitätskontrollsystem; Elektrische Servolenkung; Elektrischer Kühlerventilator. |
| 25 | BACK UP | 10 | Rückfahrlichter;
Elektrische Verriegelung; Drahtloses Fernbedienungssystem; Elektrische Fensterheber; Heckscheibenentfroster; Tachometer; Klimaanlage; Heizsystem. |
| 26 | WIP | 20 | Scheibenwischer und -waschanlage vorne;
Scheibenwischer und -waschanlage hinten. |
| 27 | ACC | 15 | Steckdose;
Audiosystem. |
| 28 | IG1 | 7,5 | Scheibenwischer und -waschanlage vorne;
Scheibenwischer und -waschanlage hinten; Antiblockiersystem; Elektrische Servolenkung; Elektrischer Kühlerventilator; Rückfahrlichter; Elektrische Türverriegelung; Drahtloses Fernbedienungssystem; Elektrische Fensterheber; Heckscheibenentfroster; Tachometer; Klimaanlage; Heizsystem. |
| 29 | IG2 | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; SRS-Airbagsystem; Anzeigen und Messgeräte; Tagfahrlichtsystem; Manuelles Mehrstufengetriebe. |
| 30 | A/C | 7,5 | Klimaanlage;
Elektrische Heizung. |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 31 | AM1 | 40 | Sicherungen „ACC“, „WIP“,
„ECU-IG“, „BACK UP“ |
| 32 | PWR | 30 | Elektrische Fensterheber |
| 33 | HTR | 40 | Heizsystem;
Klimaanlage; Sicherung „A / C“. |
| 34 | AMT | 50 | Manuelles Mehrstufengetriebe |
| 35 | KÜHLER | 30 * | Elektrischer Kühlerventilator |
| 40 * | |||
| 36 | ABS NR.1 | 40 (ohne Fahrzeugstabilitätskontrollsystem) | Antiblockiersystem und
Fahrzeugstabilitätskontrollsystem. |
| VSC NR.1 | 50 (mit Fahrzeugstabilitätskontrollsystem) | Antiblockiersystem und
Fahrzeugstabilitätskontrollsystem. |
|
| 37 | EMPS | 50 | Elektrisches System
Servolenkung. |
| ∗: Sicherung durch eine identische mit der Originalen ersetzen | |||
Sicherung (Typ C)
| Sicherung | Amperewert [A] | Beschreibung | |
| 38 | LICHTMASCHINE | 120 | Ladesystem, „EPS“, „ABS (ohne Fahrzeugstabilitätskontrollsystem)“,
„VSC (Fahrzeugstabilitätskontrollsystem)“, „KÜHLER“, „AM1“, „HTR“, „PWR“, „D / L“ Sicherungen, „DEF“, „TAIL“, „STOP“, „OBD“, „ECU-B“. |
Toyota Aygo AB10 (2012-2014) – Sicherungsplan
Baujahr: 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Aygo AB10 (2012-2014) ist Sicherung 4 im Sicherungskasten im Fahrgastraum am Armaturenbrett (rechte Seite).
Sicherungskasten im Motorraum (obere Seite)
| Nr. | Ampere [A] | Beschreibung | |
| 1 | DRL | 5 | Tagfahrlicht |
| 2 | FOG FR | 20 | Nebelscheinwerfer vorne |
| 3 | H-LP LH | 10 | Linke Scheinwerfer |
| 4 | H-LP RH | 10 | Rechte Scheinwerfer |
| 5 | STA | 7,5 | Manuelles Mehrstufengetriebe;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 6 | EFI NO.2 | 7,5 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Manuelles Mehrstufengetriebe. |
| 7 | MET | 5 | Kilometerzähler und Anzeigen |
| 8 | SUB-LP | 30 | Sicherungen DRL;
FOG FR. |
| 9 | ABS NO.2*1 | 25 | Antiblockiersystem |
| VSC NO.2*2 | 30 | Antiblockiersystem und
Fahrzeugstabilitätskontrollsystem. |
|
| 10 | AM2 | 30 | Startsystem;
Sicherungen IG1, IG2, STA. |
| 11 | HAZARD | 10 | Blinker;
Warnblinkanlage; Blinker und Anzeigen. |
| 12 | H-LP HAUPT | 20 | Sicherungen H-LP L, H-LP R |
| 13 | DOME | 15 | Blinker und Messgeräte;
Innenbeleuchtung; Audiosystem; Kilometerzähler. |
| 14 | EFI | 15 | Elektrischer Kühlerventilator;
Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 15 | HORN | 10 | Hupe |
| 16 | SPARE | 7,5 | Ersatzsicherung |
| 17 | SPARE | 10 | Ersatzsicherung |
| 18 | SPARE | 15 | Ersatzsicherung |
| 19 | AMT | 50 | Manuelles Mehrstufengetriebe |
| 20 | KÜHLER | 30 A * 3 | Elektrischer Kühlerventilator |
| 40 A * 3 | |||
| 21 | ABS * 1 | 40 | Antiblockiersystem |
| VSC * 2 | 50 | Antiblockiersystem und
Fahrzeugstabilitätskontrollsystem. |
|
| 22 | EMPS | 50 | Elektrisches Servolenkungssystem |
* 1: Fahrzeuge ohne VSC-System
* 2: Fahrzeuge mit VSC-System
* 3: Sicherung durch eine identische mit der Originalen ersetzen
Sicherungskasten im Motorraum (hinten)
| Nr. | Ampere [A] | Beschreibung | |
| 1 | LICHTMASCHINE | 120 | Ladesystem,
EMPS, ABS, VSC, KÜHLER, AM1, HTR, PWR, D/L, DEF, TAIL, STOP, OBD, ECU-B Sicherungen. |
Sicherungskasten im Fahrgastraum (Armaturenbrett – rechte Seite)
| Nummer | Ampere [A] | Beschreibung | |
| 1 | STOP | 10 | Bremslichter;
Dritte Bremsleuchte; Antiblockiersystem; Manuelles Mehrstufengetriebe. |
| 2 | D/L | 25 | Elektrisches Verriegelungssystem;
Drahtloses Fernbedienungssystem. |
| 3 | DEF | 20 | Heckscheibenentfroster |
| 4 | TAIL | 7,5 | Tagfahrlichtsystem;
Rückleuchten; Kennzeichenbeleuchtung; Positionslichter; Scheinwerfer-Niveauregulierungssystem; Armaturenbrettbeleuchtung. |
| 5 | OBD | 7,5 | On-Board-Diagnosesystem |
| 6 | ECU-B | 7,5 | Manuelles Mehrstufengetriebe;
Tagfahrlichtsystem; Fahrzeugstabilitätskontrollsystem; Anzeigen und Messgeräte; Nebelschlussleuchte. |
Sicherungskasten im Fahrgastraum (Armaturenbrett – rechte Seite)
| Nummer | Ampere [A] | Beschreibung | |
| 1 | ECU-IG | 7,5 | Antiblockiersystem;
Fahrzeugstabilitätskontrollsystem; Elektrische Servolenkung; Elektrischer Kühlerventilator. |
| 2 | BACK UP | 10 | Warnblinkanlage;
Elektrisches Verriegelungssystem; Drahtlose Fernbedienung; Elektrische Fensterheber; Heckscheibenentfroster; Kilometerzähler; Klimaanlage; Heizsystem. |
| 3 | WIP | 20 | Scheibenwischer und -waschanlage vorne;
Scheibenwischer und -waschanlage hinten. |
| 4 | ACC | 15 | Steckdose;
Zigarettenanzünder; Audiosystem. |
| 5 | IG1 | 7,5 | Scheibenwischer und -waschanlage vorne;
Scheibenwischer und -waschanlage hinten; Antiblockiersystem; Elektrische Servolenkung; Elektrischer Kühlerventilator; Warnblinkanlage; Elektrisches Verriegelungssystem; Drahtlose Fernbedienung; Elektrische Fensterheber; Heckscheibenentfroster; Kilometerzähler; Klimaanlage; Heizung. |
| 6 | IG2 | 15 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; SRS-Airbagsystem; Anzeigen und Messgeräte; Tagfahrlichtsystem; Manuelles Mehrstufengetriebe. |
| 7 | A/C | 7,5 | Klimaanlage;
Elektrische Heizung. |

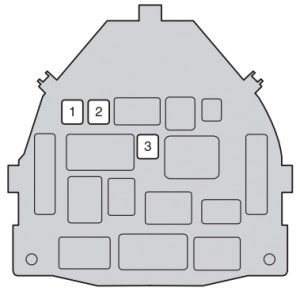

Sicherungskasten im Fahrgastraum (Armaturenbrett – hinten)
| Nummer | Ampere [A] | Beschreibung | |
| 1 | AM1 | 40 | Sicherungen ACC, WIP,
ECU-IG, BACK UP. |
| 2 | PWR | 30 | Elektrische Fensterheber |
| 3 | HTR | 40 | Heizsystem,
Klimaanlage, Klimaanlagen-Sicherung. |
