Toyota Prius C (2011-2016) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Prius C (2011–2016), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Prius C (2011-2016) – Sicherungskastendiagramm
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Prius C (2011-2016) ist die Sicherung 15 im Sicherungskasten (Armaturenbrett auf der Fahrerseite).
Motorraum (Sicherungskasten Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | EFI-MAIN | 20 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielle Mehrpunkt-Kraftstoffeinspritzung; EFI Nr. 2. |
| 2 | HORN | 10 | Hupe |
| 3 | IG2 | 30 | IG2 Nr. 2, METER, IGN |
| 4 | SPARE | 7,5 | Ersatzsicherung |
| 5 | SPARE | 15 | Ersatzsicherung |
| 6 | SPARE | 30 | Ersatzsicherung |
| 7 | EFI NO.2 | 10 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielle Mehrpunkt-Kraftstoffeinspritzung. |
| 8 | H-LP RH-LO | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 9 | H-LP LH-LO | 10 | Linker Scheinwerfer (Abblendlicht);
Blinker und Anzeigen. |
| 10 | H-LP RH-HI | 10 | Rechter Scheinwerfer (Fernlicht) |
| 11 | H-LP LH-HI | 10 | Linker Scheinwerfer (Fernlicht);
Blinker und Anzeigen. |
| 12 | IG2 NO.2 | 10 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielle Mehrpunkt-Kraftstoffeinspritzung; Systemsteuerungsschalter; Bremssystem; Startsystem; Smart-Key-System; Insassenklassifizierungssystem; SRS-Airbag-System. |
| 13 | DOME | 15 | Audiosystem;
Fahrzeugkontrolle und Betriebsdatenaufzeichnung; Zentrales Karosseriemodul; Innenbeleuchtung; Kofferraumbeleuchtung. |
| 14 | ECU-B NO.1 | 7,5 | Haupt-ECU-Modul;
Smart-Key-System. |
| 15 | METER | 7,5 | Kilometerzähler und Anzeigen |
| 16 | IGN | 15 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielle Mehrpunkt-Kraftstoffeinspritzung. |
| 17 | HAZ | 10 | Warnblinkanlage |
| 18 | ETCS | 10 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielle Mehrpunkt-Kraftstoffeinspritzung. |
| 19 | ABS NO.1 | 20 | Bremssystem |
| 20 | ENG W / PMP | 30 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielle Mehrpunkt-Kraftstoffeinspritzung. |
| 21 | H-LP-MAIN | 40 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI; Tagfahrlichtsystem. |
| 22 | H-LP CLN | 30 | Fehlender Stromkreis |
| 23 | ABS MTR NO.1 | 30 | Bremssystem |
| 24 | P/I | 50 | EFI-MAIN, HORN, IG2 |
| 25 | ECU-B NO.2 | 7,5 | Klimaanlage;
Kilometerzähler und Anzeigen; Insassenklassifizierungssystem; Reifendruckwarnsystem; Startsystem; Smart-Key-System; Elektrisches Türverriegelungssystem. |
| 26 | AM2 | 7,5 | Startsystem |
| 27 | STRG LOCK | 20 | Startsystem |
| 28 | ABS NO.2 | 10 | Bremssystem |
| 29 | IGCT-MAIN | 30 | IGCT NO.2, IGCT NO.3, IGCT NO.4,
PCU, BATT FAN |
| 30 | D / C CUT | 30 | DOME, ECU-B NO.1 |
| 31 | PTC HTR NO.1 | 30 | PTC-Heizung |
| 32 | PTC HTR NO.2 | 30 | PTC-Heizung |
| 33 | FAN | 30 | Elektrischer Kühlerventilator |
| 34 | PTC HTR NO.3 | 30 | PTC-Heizung |
| 35 | DEF | 30 | MIR HTR, Heckscheibenheizung |
| 36 | DEICER | 20 | Fehlender Stromkreis |
| 37 | BATT FAN | 10 | Batteriekühlgebläse |
| 38 | IGCT NO.2 | 10 | Hybridsystem |
| 39 | IGCT NO.4 | 10 | Hybridsystem |
| 40 | PCU | 10 | Hybridsystem |
| 41 | IGCT NO.3 | 10 | Hybridsystem |
| 42 | MIR HTR | 10 | Außenspiegelheizung |
Motorraum (Sicherungskasten Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | DC / DC | 100 | Hybridsystem |
| 2 | ABS MTR Nr.2 | 30 | Bremssystem |
| 3 | HTR | 40 | Klimaanlage |
| 4 | EPS | 50 | Elektrische Servolenkung |

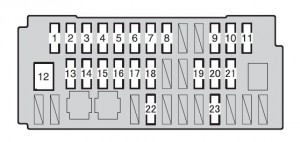

Unter dem Armaturenbrett auf der Fahrerseite
| Sicherung | Amp [A] | Beschreibung | |
| 1 | TAIL | 10 | Standlichter;
Seitenmarkierungsleuchten; Rücklichter; Kennzeichenbeleuchtung; Nebelscheinwerfer; Kilometerzähler und Anzeigen. |
| 2 | PANEL | 5 | Armaturenbrettbeleuchtung |
| 3 | DOOR R/R | 20 | Elektrisches Fenster hinten (rechte Seite) |
| 4 | DOOR P | 20 | Fenster vorne (rechte Seite) |
| 5 | ECU-IG NO.1 | 5 | Heckscheibenheizung;
Reifendruckwarnsystem; Haupt-ECU-Modul; Bremssystem; Fahrzeugstabilitätskontrollsystem; Elektrisches Türverriegelungssystem; Smart-Key-System. |
| 6 | ECU-IG NO.2 | 5 | Elektrische Servolenkung |
| 7 | HTR-IG | 7,5 | Klimaanlage;
PTC-Heizung. |
| 8 | GAUGE | 10 | Rückfahrscheinwerfer;
Audiosystem; Getriebesperrsteuerungssystem; Schiebedach; Fahrzeugkontrolle und Betriebsdatenregistrierung; Fahrzeugnäherungswarnsystem. |
| 9 | WASHER | 15 | Scheibenwischer und Scheibenwaschanlage |
| 10 | WIPER | 25 | Scheibenwischer und Scheibenwaschanlage |
| 11 | WIPER RR | 15 | Scheibenwischer und Scheibenwaschanlage |
| 12 | P / W | 30 | Fensterheber |
| 13 | DOOR R/L | 20 | Elektrisches Heckfenster (linke Seite) |
| 14 | DOOR D | 20 | Fenster vorne (linke Seite) |
| 15 | CIG | 15 | Steckdose;
Zigarettenanzünder. |
| 16 | ACC | 5 | Hauptkarosseriesteuerung;
Audiosystem; Außenspiegel; Getriebesperrsteuerungssystem. |
| 17 | D / L | 25 | Elektrisches Schließsystem |
| 18 | OBD | 7,5 | On-Board-Diagnose |
| 19 | STOP | 7, 5 | Startsystem;
Getriebesperrsteuerungssystem; Fahrzeugnäherungswarnsystem; Bremssystem; Bremslichter; Hoch angebrachte Bremslichter. |
| 20 | AM1 | 7,5 | Startsystem |
| 21 | FOG FR | 15 | Nebelscheinwerfer vorne |
| 22 | S/ROOF | 25 | Schiebedach |
| 23 | S / HTR | 15 | Sitzheizung;
Klimaanlage. |
Über den Toyota Prius C (2011-2016)
Der Toyota Prius C, auf einigen Märkten auch als Toyota Aqua bekannt, ist ein kompaktes Hybridfahrzeug, das 2011 eingeführt wurde. Dieses Modell ist beliebt für seine Wirtschaftlichkeit und seinen umweltfreundlichen Betrieb, da es einen Benzinmotor mit einem Elektromotor kombiniert. Der Prius C ist mit einem 1,5-Liter-Vierzylindermotor ausgestattet, der mit dem Elektromotor zusammenarbeitet, um einen optimalen Kraftstoffverbrauch zu erzielen. Dank seines kompakten Designs ist er ideal für städtische Umgebungen, wo er einfache Manövrierbarkeit und bequemes Parken bietet. Der Innenraum ist praktisch und bietet ausreichend Platz für Passagiere und Gepäck, was ihn zu einer geeigneten Wahl für den täglichen Gebrauch macht.
Sicherungskastendiagramm Toyota Prius C
Diese Seite zeigt das Sicherungskastendiagramm für den Toyota Prius C, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und die Funktion der einzelnen Sicherungen zu haben.
