Toyota Prius Plug-in Hybrid (2010-2015) – Sicherungskasten

Thomas Schneider

In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Prius Plug-in Hybrid (2010–2015), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Toyota Prius Plug-in Hybrid (2010) – Sicherungskastenbelegung

Baujahr: 2010.

Die Sicherung für den Zigarettenanzünder (Steckdose) im Toyota Prius Plug-in Hybrid (2010) ist Sicherung 1 im Sicherungskasten (Bedienfeld auf der linken Seite).

Motorraum

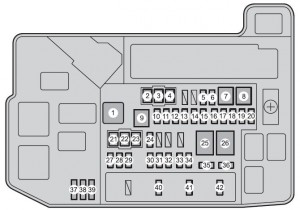

Sicherungskasten im Motorraum des Toyota Prius Plug-in Hybrid (2010).
Toyota Prius v Plug – Sicherungen – Motorraum
Sicherung Amp [A] Beschreibung
1 DC / DC 120 DC / DC-Wandler
2 HTR 50 Klimaanlage
3 CDS 30 Elektrische Kühlgebläse
4 RDI 40 Elektrische Kühlgebläse
5 ENG W / P 30 Kühlsystem
6 ABS MAIN NO.2 7,5 Antiblockiersystem
7 PTC1 50 Klimaanlage
8 PTC2 50 Klimaanlage
9 PTC3 50 Klimaanlage
10 FUEL OPN 7,5 Tankklappenöffnung
11 IGCT 30 PCU, IGCT Nr. 2, IGCT Nr. 3
12 DC / DC-S 5 Inverter und Wandler
13 P CON MAIN 7,5 Parksteuerungssystem, Getriebe
14 AM2 7,5 Energiemanagementsystem
15 ECU-B2 7,5 Intelligentes Schlüsselsystem
16 ECU-B4 7,5 Hybridbatterie (Traktionsbatterie)
17 ECU-B3 10 Klimaanlage
18 TURN & HAZ 10 Aktivierung der Signalleuchten
19 ETCS 10 Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Kraftstoffeinspritzung.
20 ABS MAIN NO.1 25 Antiblockiersystem
21 P / I 2 40 Parkkontrollsystem;

Hupe;

Scheinwerfer rechts (Abblendlicht);

Scheinwerfer links (Abblendlicht);

Positionsleuchten.
22 ABS MTR 1 30 Antiblockiersystem
23 ABS MTR 2 30 Antiblockiersystem
24 H-LP HI MAIN 20 H-LP HI PR, H-LP HI LH;

Scheinwerferschalter;

Tagfahrlichtsystem.
25 P / I 1 60 IG2, EFI MAIN, BATT FAN
26 EPS 60 Elektrische Servolenkung
27 PCU 10 Inverter und Konverter
28 IGCT NO.2 10 Hybridsystem;

Parkkontrollsystem;

Energiemanagementsystem;

Inverter und Konverter.
29 MIR HTR 10 Rückspiegel-Entnebelung
30 RAD NO.1 15 Audiosystem;

Navigationssystem.
31 DOME 10 Zusätzliche Türbeleuchtung;

Persönliche Beleuchtung;

Innenbeleuchtung;

Make-up-Spiegelbeleuchtung;

Elektrische Servolenkung.
32 ECU-B 7,5 Intelligentes Schlüsselsystem;

Multiplex-Kommunikationssystem;

Persönliche Lichter;

Anzeigen und Messgeräte.
33 H-LP LH HI 10 Scheinwerfer links (Fernlicht)
34 H-LP RH HI 10 Scheinwerfer rechts (Fernlicht)
35 EFI NO.2 10 Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Kraftstoffeinspritzung.
36 IGCT NO.3 10 Kühlsystem
37 SPARE 30 Ersatzsicherungen
38 SPARE 10 Ersatzsicherungen
39 SPARE 7,5 Ersatzsicherungen
40 EFI MAIN 20 Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Kraftstoffeinspritzung;

EFI Nr. 2.
41 BATT FAN 20 Batteriekühlgebläse
42 IG2 20 Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Kraftstoffeinspritzung;

MET-IGN;

IGN;

Leistungsmanagementsystem.

Seitenverkleidung des Armaturenbretts

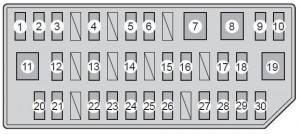

Seitenverkleidung des Armaturenbretts für das Leistungsmanagementsystem.
Toyota Prius v Plug – Sicherungskasten – Seitenbedienfeld
Sicherung Amp [A] Beschreibung
1 CIG 15 Steckdose;

Zigarettenanzünder.
2 ECU-ACC 10 Multiplex-Kommunikationssystem;

Außenspiegel;

Fahrerassistenzsystem;

Audiosystem;

Navigationssystem.
3 PWR OUTLET 15 Steckdose
4 SEAT HTR FR 10 Sitzheizung
5 SEAT HTR FL 10 Sitzheizung
6 DOOR NO.1 25 Elektrisches Verriegelungssystem
7 PSB 30 Schaltkreis fehlt
8 PWR SEAT FR 30 Schaltkreis fehlt
9 DBL LOCK 25 Schaltkreis fehlt
10 FR FOG 15 Nebelscheinwerfer
11 PWR SEAT FL 30 Schaltkreis fehlt
12 OBD 7,5 On-Board-Diagnosesystem
13 RR FOG 7,5 Schaltkreis fehlt
14 STOP 10 Bremslichter;

Hohes Bremslicht;

Bremssystem;

Leistungsmanagementsystem;

Fahrerassistenzsystem.
15 P FR TÜR 25 Elektrische Fensterheber
16 D FR TÜR 25 Elektrische Fensterheber
17 TÜR RR 25 Elektrische Fensterheber
18 TÜR RL 25 Elektrische Fensterheber
19 S/DACH 30 Schaltkreis fehlt
20 ECU-IG Nr.1 10 Elektrische Kühlgebläse;

Multiplex-Kommunikationssystem.
21 ECU-IG Nr.2 10 Fahrerassistenzsystem;

Blinker und G-Sensor;

Bremssystem;

Elektrische Servolenkung;

Navigationssystem;

Reifendruckwarnsystem;

Sicherheitsgurtstraffer;

Audiosystem;

Warnblinkanlage;

Blinker;

Scheibenwischer.
22 ANZEIGE 10 Kontrollleuchte;

Anzeigen und Messgeräte, die an das Anlegen des

Sicherheitsgurtes des Beifahrers erinnern.
23 A / C 10 Klimaanlage;

Fernklimaanlage.
24 WASCHANLAGE 15 Scheibenwaschanlage
25 RR WIP 20 Heckscheibenwischer und -waschanlage
26 WIP 30 Scheibenwischer
27 MET 7,5 Anzeigen und Messgeräte
28 IGN 10 Bremssystem;

Fahrerassistenzsystem;

Mehrpunkt-Kraftstoffeinspritzung;

Sequentielle Kraftstoffeinspritzung;

SRS-Airbagsystem;

Beifahrererkennungssensor;

Leistungsmanagementsystem;

Intelligentes Schlüsselsystem.
29 PANEL 10 Klimaanlage;

Warnblinkanlage;

Sitzheizung;

Getriebe;

Schalter für Position „P“;

Navigationssystem;

Fernklimaanlage;

Sicherheitsgurtwarnleuchte

für den Beifahrer;

Handschuhfachbeleuchtung;

Uhr;

Audiosystem.
30 HECK 10 Parklichter, hinten;

Kennzeichenbeleuchtung;

Nebelscheinwerfer;

Seitenmarkierungsleuchten.
Leggere  Toyota Camry (XV40) (2007-2011) – Sicherungskasten

Toyota Prius Plug-in Hybrid (2013) – Sicherungskastenbelegung (europäische Version)

Baujahr: 2013.

Die Sicherung für den Zigarettenanzünder (Steckdose) im Toyota Prius Plug-in Hybrid (2013) ist Sicherung 1 im Sicherungskasten am Armaturenbrett.

Sicherungskasten im hinteren Bereich

Sicherungskasten im hinteren Bereich des Toyota Prius Plug-in Hybrid (2013).
Toyota Prius Plug-in Hybrid – Sicherungen – Motorraum
Nr. Amp [A] Beschreibung
1 HTR 50 Klimaanlage
2 RDI 30 Elektrische Kühlgebläse
3 CDS 30 Elektrische Kühlgebläse
4 S-HORN 10 S-HORN
5 ENG W / P 30 Kühlsystem
6 ABS MAIN NO.2 7,5 Antiblockiersystem
7 H-LP CLN 30 Scheinwerferreinigung
8 P-CON MTR 30 P-Positionssteuerung;

Getriebe.
9 AMP NO.1 30 Audiosystem
10 IGCT 30 PCU;

IGCT Nr. 2;

IGCT Nr. 3.
11 DC / DC-S 5 Inverter und Konverter
12 P CON MAIN 7,5 P-Positionssteuerung;

P-Positionsschalter.
13 AM2 7,5 Energiemanagement
14 ECU-B2 7,5 Intelligentes Zugangs- und Startsystem;

Hybridsystem
15 MAYDAY / DCM 10 Fehlender Schaltkreis
16 PIMR 10 Ladesystem
17 TURN & HAZ 10 Blinkleuchten einschalten
18 ETCS 10 Mehrpunkt-Kraftstoffeinspritzsystem;

Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem.
19 ABS MAIN NO.1 20 Antiblockiersystem
20 H-LP LH LO 15 Linker Scheinwerfer (Abblendlicht)
21 P / I 2 40 P-Positionssteuerung;

Hupe;

Abblendlicht;

Rückfahrlichter.
22 ABS MTR 1 30 Antiblockiersystem
23 ABS MTR 2 30 Antiblockiersystem
24 H-LP HI MAIN 20 Fernlicht
25 DRL 7,5 Tagfahrlicht
26 AMP NO.2 30 Audiosystem, Navigationssystem
27 P / I 1 60 IG2, EFI MAIN, BATT FAN
28 EPS 60 Elektrische Servolenkung
29 H-LP RH LO 15 Rechter Scheinwerfer (Abblendlicht)
30 PCU 10 Inverter und Konverter
31 IGCT No.2 10 Hybridsystem;

P-Positionskontrolle;

Leistungsmanagement;

Mehrpunkt-Kraftstoffeinspritzsystem;

Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem.
32 MIR HTR 10 Außenspiegelheizung
33 RAD NO.1 15 Audiosystem;

Navigationssystem.
34 DOME 10 Zusätzliche Türbeleuchtung;

Kofferraumbeleuchtung;

Persönliche Beleuchtung;

Innenbeleuchtung;

Fußraumbeleuchtung;

Spiegelbeleuchtung;

Innenspiegel.
35 ECU-B 7,5 Intelligentes Zugangs- und Startsystem;

Persönliche Lichter;

Anzeigen und Messgeräte;

Warnblinkanlage.
36 H-LP LH HI 10 Linker Scheinwerfer (Fernlicht)
37 H-LP RH HI 10 Rechter Scheinwerfer (Fernlicht)
38 EFI NO.2 10 Mehrpunkt-Kraftstoffeinspritzsystem;

Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem.
39 IGCT NO.3 10 Kühlsystem
40 SPARE 30 Ersatzsicherung
41 SPARE 10 Ersatzsicherung
42 SPARE 7,5 Ersatzsicherung
43 EFI MAIN 20 Mehrpunkt-Kraftstoffeinspritzsystem;

Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem;

Kühlsystem;

EFI Nr. 2.
44 BATT FAN 20 Batteriekühlgebläse
45 IG2 20 Mehrpunkt-Kraftstoffeinspritzsystem;

Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem;

MET;

IGN;

Leistungsmanagement.

Sicherungskasten unter dem Armaturenbrett (linke Seite)

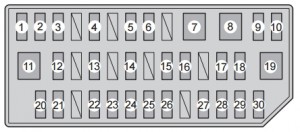

Sicherungskasten unter dem Armaturenbrett (linke Seite) für das Leistungsmanagement.
Toyota Prius Plug-in Hybrid – Sicherungen – Armaturenbrett
Nr. Amp [A] Beschreibung
1 CIG 15 Steckdose;

Zigarettenanzünder.
2 ECU-ACC 10 Multiplex-Kommunikationssystem;

Innenspiegel;

Fahrerassistenzsystem;

Audiosystem;

Navigationssystem;

Intelligentes Parkassistenzsystem.
3 PWR OUTLET 15 Steckdose
4 SEAT HTR FR 10 Sitzheizung
5 SEAT HTR FL 10 Sitzheizung
6 DOOR NO.1 25 Elektrisches Verriegelungssystem
7 PSB 30 Kollisionsschutzsystem
8 PWR SEAT FR 30 Lordosenstütze Vordersitz
9 DBL LOCK 25 DBL LOCK
10 FR FOG 7,5 Nebelscheinwerfer vorne
11 PWR SEAT FL 30 Lordosenstütze Vordersitz
12 OBD 7,5 On-Board-Diagnosesystem
13 RR FOG 7,5 Nebelschlussleuchte
14 STOP 10 Bremslichter, hohes Bremslicht;

Bremssystem;

Fahrerassistenzsystem.
Leggere  Toyota Camry V (1996-2001) – Batterie
15 P FR TÜR 25 Elektrische Fensterheber
16 P FR TÜR 25 Elektrische Fensterheber
17 TÜR RR 25 Elektrische Fensterheber
18 TÜR RL 25 Elektrische Fensterheber
19 S / DACH 30 Fehlender Schaltkreis
20 ECU-IG Nr.1 10 Elektrische Kühlgebläse;

Multiplex-Kommunikationssystem.
21 ECU-IG Nr.2 10 Fahrerassistenzsystem;

Kollisionsschutzsystem;

Innenspiegel;

Neigungs- und G-Sensor;

Bremssystem;

Navigationssystem;

Sicherheitsgurtstraffer;

Audiosystem;

Warnblinkanlage;

Blinker;

Scheibenwischer;

Scheinwerferreinigung.
22 MESSGERÄT 10 Scheinwerfer-Nivelliersystem;

Anzeigen und Messgeräte,
23 A / C 10 Klimaanlage;

Fernklimaanlage.
24 WASCHANLAGE 15 Scheibenwaschanlage
25 RR WIP 20 Heckscheibenwischer und -waschanlage
26 WIP 30 Scheibenwischer
27 MET 7,5 Drehzahlmesser und Messgeräte
28 IGN 10 Bremssystem;

Fahrerassistenzsystem;

Mehrpunkt-Kraftstoffeinspritzsystem;

Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem;

SRS-Airbagsystem;

Leistungsmanagement;

Intelligentes Zugangs- und Startsystem;

Warnleuchte für den Sicherheitsgurt des Beifahrers.
29 PANEL 10 Klimaanlage;

Persönliche Beleuchtung;

Sitzheizung;

Getriebe;

P-Positionsschalter;

Navigationssystem;

Fernklimaanlage;

Intelligentes Parksystem;

Scheinwerferreinigung;

Warnleuchte für den Sicherheitsgurt des Beifahrers;

Scheinwerfer-Nivelliersystem;

Handschuhfachbeleuchtung;

Uhr;

Audiosystem;

MPH- oder km/h-Schalter.
30 HECK 10 Scheinwerfer-Nivelliersystem;

Vordere Positionsleuchten;

Rückleuchten;

Kennzeichenbeleuchtung;

Nebelscheinwerfer vorne;

Nebelschlussleuchte.

Toyota Prius Plug-in Hybrid (2011-2015) – Sicherungskastenbelegung

Baujahr: 2011, 2012, 2013, 2014, 2015.

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Prius Plug-in Hybrid (2011-2015) ist Sicherung 1 im Sicherungskasten (Instrumententafel auf der linken Seite).

Sicherungskasten im Motorraum

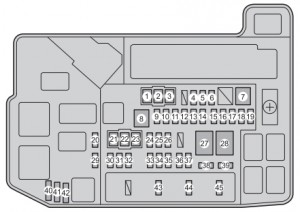

Sicherungskasten im Motorraum des Toyota Prius Plug-in Hybrid (2011-2015).
Toyota Prius Plug-in Hybrid – Sicherungen – Motorraum
Sicherung Amp [A] Beschreibung
1 HTR 50 Klimaanlage
2 RDI 30 Elektrische Kühlgebläse
3 CDS 30 Elektrische Kühlgebläse
4 S-HORN 10 Hupe
5 ENG W / P 30 Kühlsystem
6 ABS MAIN NO.2 7,5 Antiblockiersystem
7 H-LP CLN 30 Scheinwerferreinigungsanlage
8 P-CON MTR 30 P-Positionskontrollsystem;

Getriebe.
9 AMP NO.1 30 Audiosystem
10 IGCT 30 PCU, IGCT Nr. 2, IGCT Nr. 3
11 DC / DC-S 5 Wechselrichter und Wandler
12 P CON MAIN 7,5 P-Positionskontrollsystem;

P-Positionsschalter.
13 AM2 7,5 Energiemanagementsystem
14 ECU-B2 7,5 Intelligentes Zugangs- und Startsystem;

Hybridsystem.
15 MAYDAY / DCM 10 Fehlender Stromkreis
16 PIMR 10 Ladesystem
17 TURN & HAZ 10 Aktiviert die Blinker
18 ETCS 10 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
19 ABS MAIN NO.1 20 Antiblockiersystem
20 H-LP LH LO 15 Linker Scheinwerfer (Abblendlicht)
21 P / I 2 40 P-Positionskontrollsystem;

Hupe;

Abblendlicht;

Rückfahrlichter.
22 ABS MTR 1 30 Antiblockiersystem
23 ABS MTR 2 30 Antiblockiersystem
24 H-LP HI MAIN 20 Fernlicht
25 DRL 7,5 Tagfahrlicht
26 AMP NO.2 30 Audiosystem, Navigationssystem
27 P / I 1 60 IG2, EFI MAIN, BATT FAN
28 EPS 60 Elektrische Servolenkung
29 H-LP RH LO 15 Rechter Scheinwerfer (Abblendlicht)
30 PCU 10 Wechselrichter und Wandler
31 IGCT NO.2 10 Hybridsystem;

P-Positionskontrollsystem;

Leistungsmanagementsystem;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
32 MIR HTR 10 Außenspiegelheizung
33 RAD NO.1 15 Audiosystem, Navigationssystem
34 DOME 10 Zusätzliche Türbeleuchtung;

Kofferraumbeleuchtung;

Persönliche Beleuchtung;

Innenbeleuchtung;

Fußraumbeleuchtung;

Make-up-Spiegelbeleuchtung;

Innenspiegel.
35 ECU-B 7,5 Intelligentes Zugangs- und Startsystem;

Persönliche Lichter;

Anzeigen und Messgeräte;

Warnleuchten.
36 H-LP LH HI 10 Linker Scheinwerfer (Fernlicht)
37 H-LP RH HI 10 Rechter Scheinwerfer (Fernlicht)
38 EFI NO.2 10 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem.
39 IGCT NO.3 10 Kühlsystem
40 SPARE 30 Ersatzsicherung
41 SPARE 10 Ersatzsicherung
42 SPARE 7,5 Ersatzsicherung
43 EFI MAIN 20 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

Kühlsystem;

EFI Nr. 2.
44 BATT FAN 20 Batteriekühlgebläse
45 IG2 20 Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

MET;

IGN;

Leistungsmanagementsystem.
Leggere  Toyota RAV4 XA30 und CA30 (2006-2012) – Sicherungskasten

Instrumententafel auf der linken Seite

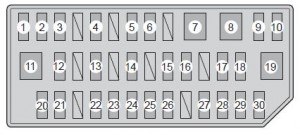

Instrumententafel auf der linken Seite des Toyota Prius Plug-in Hybrid.
Toyota Prius Plug-in Hybrid – Sicherungen – Instrumententafel auf der linken Seite
Sicherung Amp [A] Beschreibung
1 CIG 15 Steckdose;

Zigarettenanzünder
2 ECU-ACC 10 Multiplex-Kommunikationssystem;

Außenspiegel;

Fahrerassistenzsystem;

Audiosystem;

Navigationssystem;

Intelligentes Parkassistenzsystem.
3 PWR OUTLET 15 Steckdose
4 SEAT HTR FR 10 Sitzheizung
5 SEAT HTR FL 10 Sitzheizung
6 DOOR NO.1 25 Elektrisches Verriegelungssystem
7 PSB 30 Antikollisionssystem
8 PWR SEAT FR 30 Lendenwirbelstütze Vordersitz
9 DBL LOCK 25 DBL LOCK
10 FR FOG 7,5 Nebelscheinwerfer vorne
11 PWR SEAT FL 30 Lendenwirbelstütze Vordersitz
12 OBD 7,5 On-Board-Diagnosesystem
13 RR FOG 7,5 Nebelschlussleuchte
14 STOP 10 Bremslichter;

Hohes Bremslicht;

Bremssystem;

Fahrerassistenzsystem.
15 P FR TÜR 25 Elektrische Fensterheber
16 D FR TÜR 25 Elektrische Fensterheber
17 TÜR RR 25 Elektrische Fensterheber
18 TÜR RL 25 Elektrische Fensterheber
19 S/ROOF 30 Stromkreis fehlt
20 ECU-IG NR.1 10 Elektrische Kühlgebläse;

Multiplex-Kommunikationssystem.
21 ECU-IG NR.2 10 Fahrerassistenzsystem;

Antikollisionssystem;

Innenspiegel;

Neigungs- und G-Sensor;

Bremssystem;

Navigationssystem;

Gurtstraffer;

Audiosystem;

Warnleuchten;

Blinker;

Scheibenwischer;

Scheinwerferreinigung.
22 GAUGE 10 Scheinwerfer-Nivelliersystem;

Anzeigen und Messgeräte.
23 A / C 10 Klimaanlage;

Fernklimaanlage.
24 WASHER 15 Scheibenwaschdüse
25 RR WIP 20 Heckscheibenwischer und -düse
26 WIP 30 Scheibenwischer
27 MET 7,5 Zähler und Messgeräte
28 IGN 10 Bremssystem;

Fahrerassistenzsystem;

Mehrpunkt-Einspritzsystem;

Sequentielles Mehrpunkt-Einspritzsystem;

SRS-Airbagsystem;

Leistungsmanagementsystem;

Intelligentes Zugangs- und Startsystem;

Warnleuchte für den Sicherheitsgurt des Beifahrers.
29 PANEL 10 Klimaanlage;

Persönliche Beleuchtung;

Sitzheizung;

Getriebe;

P-Positionsschalter;

Navigationssystem;

Fernklimaanlage;

Intelligentes Parksystem;

Scheinwerferreinigung;

Warnleuchte für den Sicherheitsgurt des Beifahrers;

Scheinwerfer-Nivelliersystem;

Handschuhfachbeleuchtung;

Uhr;

Audiosystem;

MPH- oder km/h-Schalter.
30 TAIL 10 Scheinwerfer-Nivelliersystem;

Vordere Positionsleuchten;

Rückleuchten;

Kennzeichenbeleuchtung;

Nebelscheinwerfer vorne;

Nebelschlussleuchte.

Über Toyota Prius Plug-in Hybrid (2010-2015)

Der Toyota Prius Plug-in Hybrid, hergestellt zwischen 2010 und 2015, ist ein Pionier im Bereich der Hybridfahrzeuge mit externer Ladefähigkeit. Dieses Modell kombiniert die Effizienz eines traditionellen Hybridsystems mit den Vorteilen eines Elektroantriebs, wodurch Fahrer kurze Strecken rein elektrisch zurücklegen können. Der Prius Plug-in Hybrid ist mit einem 1,8-Liter-Benzinmotor in Kombination mit einem Elektromotor ausgestattet, was ausreichend Leistung bei gleichzeitig niedrigem Kraftstoffverbrauch bietet. Das Fahrzeug ist bekannt für seine Zuverlässigkeit, geringen Emissionen und fortschrittlichen technologischen Funktionen, die den Fahrkomfort und die Sicherheit erhöhen.

Sicherungskastenbelegung Toyota Prius Plug-in Hybrid

Diese Seite zeigt die Sicherungskastenbelegung für den Toyota Prius Plug-in Hybrid, die für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs entscheidend ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe der Fahrertür. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist für die ordnungsgemäße Funktion der elektrischen Geräte unerlässlich, und seine korrekte Wartung gewährleistet eine lange Lebensdauer des Fahrzeugs.

Post correlati:

  1. Toyota Verso S (2014) – Sicherungskasten
  2. Toyota Corolla E15 (2007-2013) – Batterien
  3. Toyota Celica VII (1999-2006) – Batterien
  4. Toyota Yaris Hybrid (2012-2016) – Sicherungskasten
  5. Toyota ProAce (2016-2017) – Sicherungskasten
  6. Toyota Land Cruiser (1996-2016) – Sicherungskasten
  7. Toyota Aurion XV40 (2006-2012) – Sicherungskasten
  8. Toyota Camry XV50 (2012-2017) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
