Toyota Yaris iA (2017-2018) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Yaris iA (2017–2018), Informationen zur Position der Sicherungstafeln im Auto und die Zuordnung jeder Sicherung (Sicherungsbelegung).

Toyota Yaris iA (2017) – Sicherungsplan

Baujahr: 2017.

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Yaris iA (2018) ist Sicherung 5 im Sicherungsplan

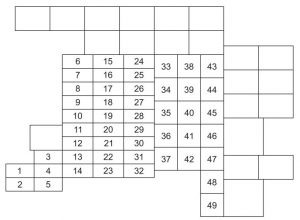

Motorraum

Sicherung		Amp [A]	Beschreibung
1	C / U IG1	15	Zum Schutz verschiedener Stromkreise
2	ENGINE IG1	7,5	Motorsteuerungssystem
3	SUNROOF	10	–
4	INTERIOR	15	Innenbeleuchtung
5	ENG + B	7,5	Motorsteuerungssystem
6	AUDIO2	15	Audiosystem
7	METER1	10	Kombinationsinstrument
8	SRS1	7,5	Airbag
9	METER2	7,5	Kombinationsinstrument (falls in der Ausstattung vorhanden).
10	RADIO	7,5	Audiosystem
11	ENGINE3	15	Motorsteuerungssystem
12	ENGINE2	15	Motorsteuerungssystem
13	ENGINE1	15	Motorsteuerungssystem
14	AUDIO1	25	Audiosystem
15	A / C MAG	7,5	Klimaanlage
16	AT PUMP	15	Motorbrückensteuerungssystem (falls in der Ausstattung vorhanden).
17	W	15	Motorbrückensteuerungssystem (falls in der Ausstattung vorhanden).
18	D.LOCK	25	Elektrische Türverriegelung
19	H / L RH	20	Scheinwerfer (rechts)
20	ENG + B2	7,5	Motorsteuerungssystem
21	TAIL	20	Rückleuchten; Kennzeichenbeleuchtung; Hintere Parkleuchten.
22	–	–	–
23	ROOM	25	Innenbeleuchtung
24	FOG	15	Nebelscheinwerfer (falls in der Ausstattung vorhanden).

25	H / CLEAN	20	–
26	STOP	10	Bremslichter
27	HORN	15	Hupe
28	H / L LH	20	Scheinwerfer (links)
29	ABS / DSC S.	30	ABS; Dynamische Stabilitätskontrolle.
30	HAZARD	15	Warnblinkanlage; Blinker.
31	FUEL PUMP	15	Kraftstoffsystem
32	FUEL WARM	25	–
33	WIPER	20	Frontscheibenwischer
34	CABIN+B	50	Zum Schutz verschiedener Stromkreise
35	FAN2	30	Kühlerlüfter
36	FUEL PUMP	30	–
37	ABS / DSC M	50	ABS; Dynamische Stabilitätskontrolle.
38	EVVT	20	Motorsteuerungssystem (falls in der Ausstattung vorhanden).
39	–	–	–
40	FAN1	30	Kühlerlüfter
41	FAN3	40	–
42	ENG.MAIN	40	Motorsteuerungssystem
43	EPS	60	Servolenkung (falls in der Ausstattung vorhanden).
44	DEFOG	40	Heckscheibenentfroster
45	IG2	30	Zum Schutz verschiedener Stromkreise
46	INJECTOR	30	Motorsteuerungssystem
47	HEATER	40	Klimaanlage
48	P.WINDOW1	30	Elektrische Fensterheber
49	DCDC DE	40	–

Sicherungskasten (linke Seite)

Sicherung		Amp [A]	Beschreibung
1	–	–	–
2	–	–	–
3	–	–	–
4	–	–	–
5	F.OUTLET	15	Zubehöranschluss
6	–	–	–
7	W IND	7,5	AT-Schaltanzeige (falls in der Ausstattung vorhanden).
8	LUSTRO	7,5	Spiegelsteuerung
9	–	–	–
10	P.WINDOW2	25	Elektrische Fensterheber
11	R.WIPER	15	–
12	–	–	–
13	–	–	–
14	SRS2 / ESCL	15	–
15	SIEDZISKO CIEPŁE	20	Sitzheizung (falls in der Ausstattung vorhanden).
16	M.DEF	7,5	Spiegelentfroster (falls in der Ausstattung vorhanden).

Über Toyota Yaris iA (2017-2018)

Der Toyota Yaris iA, der von 2017 bis 2018 hergestellt wurde, ist eine kompakte Limousine, die sich durch modernes Design und effizienten Kraftstoffverbrauch auszeichnet. Dieses Modell wurde ursprünglich in Zusammenarbeit mit Mazda entwickelt, was sich in seiner dynamischen Fahrleistung und Zuverlässigkeit widerspiegelt. Der Yaris iA ist mit einem 1,5-Liter-Vierzylindermotor ausgestattet, der sowohl für Stadt- als auch für Autobahnfahrten ausreichend Leistung bietet. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet moderne Technologien wie einen Touchscreen und fortschrittliche Sicherheitsfunktionen.

Sicherungskastenplan Toyota Yaris iA

Diese Seite zeigt den Sicherungskastenplan für den Toyota Yaris iA, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell ist unter der Motorhaube und im Fahrgastraum. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn ordnungsgemäß zu warten.
