Toyota Prius III Facelift (2011-2016) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Prius III Facelift (2011–2016), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Prius III Facelift – Sicherungskastenbelegung (europäische Version)
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Prius III Facelift (2011-2016) ist die Sicherung 1 im Sicherungskasten auf dem Armaturenbrett.

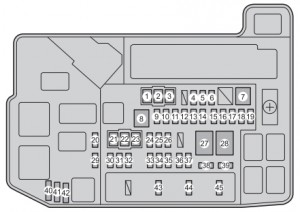

Sicherungskasten im Motorraum
| Nr. | Ampere [A] | Beschreibung | |
| 1 | HTR | 50 | Klimaanlage |
| 2 | RDI | 30 | Elektrische Kühlgebläse |
| 3 | CDS | 30 | Elektrische Kühlgebläse |
| 4 | S-HORN | 10 | S-HORN |
| 5 | ENG W / P | 30 | Kühlsystem |
| 6 | ABS MAIN NO.2 | 7,5 | Antiblockiersystem |
| 7 | H-LP CLN | 30 | Scheinwerferreinigungsanlage |
| 8 | P-CON MTR | 30 | P-Positionskontrollsystem, Getriebe |
| 9 | AMP NO.1 | 30 | Audiosystem |
| 10 | IGCT | 30 | PCU, IGCT Nr. 2, IGCT Nr. 3 |
| 11 | DC / DC-S | 5 | Inverter und Konverter |
| 12 | P CON MAIN | 7,5 | P-Positionskontrollsystem;
P-Positionsschalter. |
| 13 | AM2 | 7,5 | Energiemanagementsystem |
| 14 | ECU-B2 | 7,5 | Intelligentes Zugangs- und Startsystem,
Hybridsystem. |
| 15 | MAYDAY | 10 | Keine Zirkulation |
| 16 | ECU-B3 | 10 | Klimaanlage |
| 17 | TURN & HAZ | 10 | Blinkleuchten |
| 18 | ETCS | 10 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 19 | AMP NO.1 | 20 | Antiblockiersystem |
| 20 | H-LP LH LO | 15 | Linker Scheinwerfer (Abblendlicht) |
| 21 | P / I 2 | 40 | P-Positionskontrollsystem;
Hupe; Abblendlicht; Rückfahrlichter. |
| 22 | ABS MTR 1 | 30 | Antiblockiersystem |
| 23 | ABS MTR 2 | 30 | Antiblockiersystem |
| 24 | H-LP HI MAIN | 20 | Fernlicht |
| 25 | DRL | 7,5 | Tagfahrlicht |
| 26 | AMP NO.2 | 30 | Audiosystem;
Navigationssystem. |
| 27 | P / I 1 | 60 | IG2, EFI MAIN, BATT FAN |
| 28 | EPS | 60 | Elektrische Servolenkung |
| 29 | H-LP RH LO | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 30 | PCU | 10 | Inverter und Konverter |
| 31 | IGCT NO.2 | 10 | Hybridsystem;
P-Positionskontrollsystem; Leistungsmanagementsystem; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 32 | MIR HTR | 10 | Außenspiegelheizung |
| 33 | RAD NO.1 | 15 | Audiosystem, Navigationssystem |
| 34 | DOME | 10 | Zusätzliche Türbeleuchtung;
Kofferraumbeleuchtung; Persönliche Beleuchtung; Innenbeleuchtung; Fußraumbeleuchtung; Beleuchtung der Spielabdeckung; Innenspiegel. |
| 35 | ECU-B | 7,5 | Intelligentes Zugangs- und Startsystem;
Persönliche Lichter; Anzeigen und Messgeräte; Warnblinkanlage. |
| 36 | H-LP LH HI | 10 | Linker Scheinwerfer (Fernlicht) |
| 37 | H-LP RH HI | 10 | Rechter Scheinwerfer (Fernlicht) |
| 38 | EFI NO.2 | 10 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 39 | IGCT NO.3 | 10 | Kühlsystem |
| 40 | SPARE | 30 | Ersatzsicherung |
| 41 | SPARE | 10 | Ersatzsicherung |
| 42 | SPARE | 7,5 | Ersatzsicherung |
| 43 | EFI MAIN | 20 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Kühlsystem; EFI Nr. 2. |
| 44 | BATT FAN | 10 | Batteriekühlgebläse |
| 45 | IG2 | 20 | Mehrpunkt-Kraftstoffeinspritzsystem;
Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; MET; IGN; Leistungsmanagementsystem. |

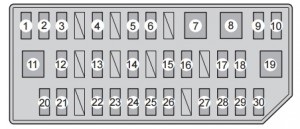

Sicherungskasten (Armaturenbrett links)
| Nummer | Ampere [A] | Beschreibung | |
| 1 | CIG | 15 | Steckdose |
| 2 | ECU-ACC | 15 | Steckdose |
| 3 | PWR OUTLET | 15 | Steckdose |
| 4 | SEAT HTR FR | 10 | Sitzheizung |
| 5 | SEAT HTR FL | 10 | Sitzheizung |
| 6 | DOOR NO.1 | 25 | Elektrisches Schließsystem |
| 7 | PSB | 30 | Antikollisionssystem |
| 8 | PWR SEAT FR | 30 | Lordosenstütze Vordersitz |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Nebelscheinwerfer vorne |
| 11 | PWR SEAT FL | 30 | Lordosenstütze Vordersitz |
| 12 | OBD | 7,5 | On-Board-Diagnosesystem |
| 13 | RR FOG | 7,5 | Nebelschlussleuchte |
| 14 | STOP | 10 | Bremslichter;
Hohe Bremsleuchte; Bremssystem; Fahrerassistenzsystem. |
| 15 | P FR TÜR | 25 | Elektrische Fensterheber |
| 16 | P FR TÜR | 25 | Elektrische Fensterheber |
| 17 | TÜR HR | 25 | Elektrische Fensterheber |
| 18 | TÜR HL | 25 | Elektrische Fensterheber |
| 19 | S / DACH | 30 | Schiebedach |
| 20 | ECU-IG Nr.1 | 10 | Elektrische Kühlgebläse;
Multiplex-Kommunikationssystem. |
| 21 | ECU-IG Nr.2 | 10 | Fahrerassistenzsystem;
Antikollisionssystem; Innenspiegel; Neigungs- und G-Sensor; Bremssystem; Elektrische Servolenkung; Navigationssystem; Schiebedach; Sicherheitsgurtstraffer; Audiosystem; Warnblinkanlage; Blinker; Scheibenwischer; Scheinwerferreinigung. |
| 22 | MESSGERÄT | 10 | Scheinwerfer-Nivelliersystem;
Blinker und Messgeräte; Warnblinkanlage; Blinker. |
| 23 | A / C | 10 | Klimaanlage;
Solar-Lüftungssystem; Fernklimaanlage. |
| 24 | WASCHANLAGE | 15 | Scheibenwaschanlage |
| 25 | HR WIP | 20 | Heckscheibenwischer und -waschanlage |
| 26 | WIP | 30 | Scheibenwischer |
| 27 | MET | 7,5 | Blinker und Messgeräte |
| 28 | IGN | 10 | Bremssystem;
Fahrerassistenzsystem, Mehrpunkt-Kraftstoffeinspritzsystem / Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem, SRS Airbag-System, Leistungsmanagementsystem, Intelligentes Zugangs- und Startsystem, Warnleuchte für den Sicherheitsgurt des Beifahrers. |
| 29 | PANEL | 10 | Klimaanlage;
Persönliche Beleuchtung; Sitzheizung; Getriebe; P-Positionsschalter; Navigationssystem; Solar-Lüftungssystem; Fernklimaanlage; Intelligentes Parksystem; Scheinwerferreinigung; Warnleuchte für den Sicherheitsgurt des Beifahrers; Scheinwerfer-Nivelliersystem; Handschuhfachbeleuchtung; Uhr; Audiosystem; MPH- oder km/h-Schalter. |
| 30 | HECK | 10 | Scheinwerfer-Nivelliersystem;
Vordere Positionslichter; Rücklichter; Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Nebelschlussleuchte. |
Über den Toyota Prius III Facelift (2011-2016)
Der Toyota Prius III Facelift, hergestellt zwischen 2011 und 2016, ist ein Hybridfahrzeug, das einen Benzinmotor mit einem Elektromotor kombiniert, um eine hohe Kraftstoffeffizienz und niedrige Emissionen zu erreichen. Dieses Modell ist bekannt für seine aerodynamische Karosserie und sein modernes Design, das während des Facelifts verbessert wurde. Der Prius III bietet einen komfortablen Innenraum mit vielen technologischen Verbesserungen, wie einem Touchscreen und fortschrittlichen Sicherheitssystemen. Die Motorenpalette umfasst einen 1,8-Liter-Benzinmotor, der mit einem Elektromotor zusammenarbeitet, was eine reibungslose und leise Fahrt ermöglicht. Dieses Modell ist ideal für diejenigen, die eine umweltfreundliche und sparsame Lösung für den täglichen Pendelverkehr suchen.
Sicherungskastenbelegung Toyota Prius III Facelift
Diese Seite zeigt die Sicherungskastenbelegung für den Toyota Prius III Facelift, die entscheidend für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs ist. Die typische Platzierung des Sicherungskastens in diesem Modell ist unter der Motorhaube und im Fahrgastraum, genauer gesagt unter dem Armaturenbrett. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist für die ordnungsgemäße Funktion des Fahrzeugs unerlässlich, und seine korrekte Wartung kann viele Probleme verhindern.
