Toyota Prius XW30 (2010-2015) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Toyota Prius XW30 (2010–2015), Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).

Toyota Prius XW30 (2010) – Sicherungsplan

Baujahr: 2010.

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Prius XW20 (2004-2007) ist die Sicherung 3 im Sicherungskasten auf der linken Seite des Armaturenbretts.

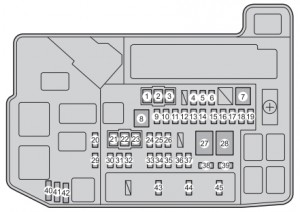

Sicherungskasten im Motorraum

Sicherung		Amp [A]	Beschreibung
1	HTR	50	Klimaanlage
2	RDI	30	Elektrische Kühlgebläse
3	CDS	30	Elektrische Kühlgebläse
4	S-HORN	10	Fehlender Stromkreis
5	ENG W / P	30	Kühlsystem
6	ABS MAIN NO.2	7,5	Antiblockiersystem
7	H-LP CLN	30	Scheinwerferreinigung
8	AMP	30	Audiosystem
9	IGCT	30	PCU, IGCT Nr. 2, IGCT Nr. 3
10	DC / DC-S	5	Inverter und Konverter
11	P CON MAIN	7,5	Parkkontrollsystem, Getriebe
12	AM2	7,5	Elektrische Fensterheber
13	ECU-B2	7,5	Intelligentes Schlüsselsystem
14	MAYDAY	10	Fehlender Stromkreis
15	ECU-B3	10	Klimaanlage
16	TURN & HAZ	10	Blinkleuchten einschalten
17	ETCS	10	Mehrpunkt-Kraftstoffeinspritzung; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem.
18	ABS MAIN NO.1	20	Antiblockiersystem
19	P / I 2	40	Parkkontrollsystem; Hupe; Rechter Scheinwerfer (Abblendlicht); Linker Scheinwerfer (Abblendlicht); Rückfahrlichter.

20	ABS MTR 1	30	Antiblockiersystem
21	ABS MTR 2	30	Antiblockiersystem
22	H-LP HI MAIN	20	H-LP HI RH, H-LP HI LH, Scheinwerferschalter; Tagfahrlichtsystem.
23	P / I 1	60	IG2, EFI MAIN, BATT FAN
24	EPS	60	elektrische Servolenkung
25	PCU	10	Inverter und Konverter
26	IGCT NO.2	10	Hybridsystem; Parkkontrollsystem; elektrische Fensterheber; Inverter und Konverter.
27	MIR HTR	10	Außenspiegelheizung
28	RAD NO.1	15	Audiosystem; Navigationssystem.
29	DOME	10	zusätzliche Türbeleuchtung, oder persönliche Beleuchtung, oder Innenbeleuchtung, oder Beleuchtung des vorderen Fußraums; Begrüßungsbeleuchtung; Innenspiegel; Garagentoröffner; elektrische Servolenkung.
30	ECU-B	7,5	intelligentes Schlüsselsystem; Multiplex-Kommunikationssystem; persönliche Lichter; Anzeigen und Messgeräte.
31	H-LP LH HI	10	linker Scheinwerfer (Fernlicht)
32	H-LP RH HI	10	rechter Scheinwerfer (Fernlicht)
33	EFI NO.2	10	Mehrpunkt-Kraftstoffeinspritzsystem; sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem.
34	IGCT NO.3	10	Kühlsystem
35	SPARE	30	Ersatzsicherung
36	SPARE	15	Ersatzsicherung
37	SPARE	7,5	Ersatzsicherung
38	EFI MAIN	20	Mehrpunkt-Kraftstoffeinspritzsystem; sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Kühlsystem; EFI Nr. 2.
39	BATT FAN	10	Batteriekühlgebläse
40	IG2	20	Mehrpunkt-Kraftstoffeinspritzsystem; sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; MET; IGN; Leistungsmanagementsystem.

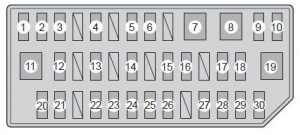

Instrumententafel links

	Sicherung	Amp [A]	Beschreibung
1	CIG	15	Steckdose
2	ECU-ACC	15	Multiplex-Kommunikationssystem; Außenspiegel; Fahrerassistenzsystem; Audiosystem; Navigationssystem.
3	PWR OUTLET	15	Steckdose
4	SEAT HTR FR	10	Sitzheizung
5	SEAT HTR FL	10	Sitzheizung
6	DOOR NO.1	25	Elektrisches Verriegelungssystem
7	PSB	30	Pre-Crash-System
8	PWR SEAT FR	30	Lendenwirbelstütze Vordersitz
9	DBL LOCK	25	Neigungs- und Teleskopverstellung
10	FR FOG	7,5	Nebelscheinwerfer vorne
11	PWR SEAT FL	30	Lendenwirbelstütze Vordersitz
12	OBD	7,5	On-Board-Diagnosesystem
13	RR FOG	7,5	Fehlender Stromkreis
14	STOP	10	Bremslichter; Obere Bremsleuchte; Bremssystem; Fahrerassistenzsystem.

15	P FR TÜR	25	Elektrische Fensterheber
16	D FR TÜR	25	Elektrische Fensterheber
17	TÜR RR	25	Elektrische Fensterheber
18	TÜR RL	25	Elektrische Fensterheber
19	S/ROOF	30	Elektrisches Schiebedach
20	ECU-IG Nr.1	10	Elektrische Kühlgebläse; Multiplex-Kommunikationssystem.
21	ECU-IG Nr.2	10	Fahrerassistenzsystem; Pre-Crash-System; LKA-System; Innenspiegel; Garagentoröffner; Gier- und G-Sensor; Bremssystem; Elektrische Servolenkung; Navigationssystem; Elektrisches Schiebedach; Reifendruckwarnsystem; Sicherheitsgurtstraffer; Audiosystem, Warnblinkanlage; Blinker; Scheibenwischer vorne; Scheinwerferreinigung.
22	GAUGE	10	Scheinwerfer-Nivelliersystem; Warnleuchte für Beifahrer-Sicherheitsgurt; Anzeigen und Messgeräte
23	A / C	10	Klimaanlage; Solar-Lüftungssystem; Fernklimaanlage.
24	WASHER	15	Scheibenwaschdüse vorne
25	RR WIP	20	Heckscheibenwischer und -waschanlage
26	WIP	30	Scheibenwischer
27	MET	7,5	Kilometerzähler und Anzeigen
28	IGN	10	Bremssystem; Fahrerassistenzsystem; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; SRS-Airbagsystem; Beifahrererkennungssensor; Elektrische Fensterheber; Intelligenter Schlüssel.
29	PANEL	10	Klimaanlage; Warnblinkanlage; Sitzheizung; Getriebe; „P“-Positionsschalter; Navigationssystem; Solar-Lüftungssystem; Fernklimaanlage; Erweiterter Parkassistent; Scheinwerferreinigung; Warnleuchte für Beifahrer-Sicherheitsgurt; Scheinwerfer-Nivelliersystem; Handschuhfachbeleuchtung; Uhr; Audiosystem.
30	TAIL	10	Scheinwerfer-Nivelliersystem; Positionslichter; Rücklichter; Kennzeichenbeleuchtung; Nebelscheinwerfer vorne; Seitenmarkierungsleuchten.

Über Toyota Prius XW30 (2010-2015)

Der Toyota Prius XW30, hergestellt zwischen 2010 und 2015, ist die dritte Generation dieses beliebten Hybridfahrzeugs. Dieses Modell ist bekannt für seine Kraftstoffeffizienz und seinen umweltfreundlichen Fahransatz, was es ideal für städtische Umgebungen macht. Der Prius XW30 ist mit einem Hybridantriebssystem ausgestattet, das einen Benzinmotor mit einem Elektromotor kombiniert, um niedrige Emissionen und Kraftstoffeinsparungen zu erzielen. Es werden verschiedene Ausstattungsvarianten angeboten, die moderne Technologien wie Navigationssysteme und fortschrittliche Sicherheitsfunktionen umfassen. Dank seines aerodynamischen Designs und innovativer Technologien ist der Prius XW30 eines der effizientesten Fahrzeuge seiner Klasse.

Sicherungskastenplan Toyota Prius XW30

Diese Seite zeigt den Sicherungskastenplan für den Toyota Prius XW30, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befinden sich die Sicherungskästen typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und die richtige Verwendung zu haben.
