Toyota Supra IV (1992-2002) – Sicherungskasten
Toyota Supra IV (1992-1997) – Sicherungskastenbelegung
Baujahr: 1992, 1993, 1994, 1995, 1996, 1997.
Die Sicherung des Zigarettenanzünders (Steckdose) in der Toyota Supra IV (1992-1997) ist die Sicherung 10 im Sicherungskasten auf dem Armaturenbrett.

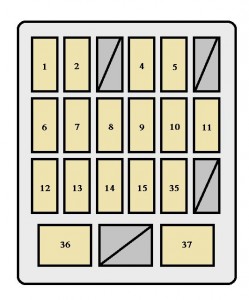

Armaturenbrett

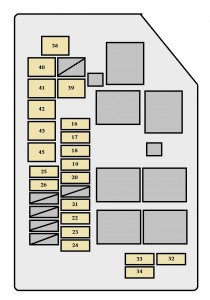

Motorraum
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | WIPER | 20 | Scheibenwischer und -waschanlage;
Heckscheibenwischer und -waschanlage. |
| 2 | HTR | 7,5 | Klimaanlage |
| 3 | SEAT-HTR | 7,5 | Sitzheizung |
| 4 | ST | 7,5 | Startsystem |
| 5 | IGN | 7,5 | Stromversorgungssystem;
Entladekontrollleuchte; Mehrpunkt-Einspritzsystem; Sequentielles Mehrpunkt-Einspritzsystem; SRS-Airbagsystem. |
| 6 | PANEL | 10 | Armaturenbrettbeleuchtung;
Steuerung der Armaturenbrettbeleuchtung. |
| 7 | MIR-HTR | 10 | Spiegelheizung |
| 8 | TURN | 7,5 | Blinkleuchten einschalten |
| 9 | STOP | 15 | Bremslichter;
Tempomat-Deaktivierung. |
| 10 | CIG | 15 | Zigarettenanzünder;
Klimaanlage; SRS-Airbagsystem; Antivirensystem; Getriebesperrsteuerungssystem. |
| 11 | RAD NO.2 | 7,5 | Radio;
Kassettenrekorder; Stromantenne. |
| 12 | TAIL | 10 | Rückleuchten;
Positionsbeleuchtung; Vordere Begrenzungsleuchten; Hintere Begrenzungsleuchten; Kennzeichenbeleuchtung. |
| 13 | ECU-IG | 10 | Tempomatsystem;
Antiblockiersystem; Servolenkung; Elektrische Antenne; Antivirensystem; Getriebesperrsteuerungssystem; Traktionskontrollsystem. |
| 14 | GAUGE | 10 | Anzeigen und Messgeräte;
Service-Erinnerungsanzeigen und akustische Warnsignale (außer Warnleuchten für Entladung und offene Türen); Heckscheibenentfroster; Ladesystem; Tempomat; Elektronisch gesteuertes Automatikgetriebe; Traktionskontrollsystem. |
| 15 | ECU-B | 10 | Klimaanlage;
Tempomat; Antiblockiersystem; SRS-Airbagsystem; Traktionskontrollsystem. |
| 16 | EFI NO.2 | 30 | Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem. |
| 17 | EFI NO.1 | 30 | Mehrpunkt-Einspritzsystem;
Sequentielles Mehrpunkt-Einspritzsystem. |
| 18 | AM2 | 30 | Startsystem |
| 19 | FOG | 15 | Nebelscheinwerfer |
| 20 | HAZ-HORN | 15 | Warnblinkanlage;
Hupe. |
| 21 | TRAC | 7,5 | Traktionskontrollsystem |
| 22 | ALT-S | 7,5 | Ladesystem |
| 23 | DOME | 7,5 | Innenbeleuchtung;
Beleuchtung des persönlichen Bereichs; Zusätzliche Türbeleuchtung; Kofferraumbeleuchtung; Zündschalterkontrollleuchte; Kontrollleuchte für offene Türen; Antivirensystem; Tagfahrlichtsystem. |
| 24 | RAD NO.1 | 20 | Radiokassettenrekorder |
| 25 | HEAD (RH) | 15 | Rechter Scheinwerfer |
| 26 | HEAD (LH) | 15 | Linker Scheinwerfer |
| 27 | HEAD (RH-LWR) | 15 | Rechter Scheinwerfer (Fernlicht) |
| 28 | HEAD (LH-LWR) | 15 | Linker Scheinwerfer (Fernlicht) |
| 29 | HEAD (RH-UPR) | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 30 | HEAD (LH-UPR) | 15 | Linker Scheinwerfer (Abblendlicht) |
| 31 | DRL | 7,5 | Tagfahrlichtsystem |
| 32 | SPARE | 30 | Ersatzsicherung |
| 33 | SPARE | 7,5 | Ersatzsicherung |
| 34 | SPARE | 15 | Ersatzsicherung |
| 35 | OBD-II | 7,5 | Borddiagnosesystem |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 36 | DOOR | 30 | Elektrisches Fenster;
Türverriegelungssystem; Diebstahlsicherung. |
| 37 | DEFOG | 30 | Heckscheibenentfroster |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 38 | ALT | 120 | Ladesystem |
| 39 | MAIN | 50 | Startsystem, Scheinwerfer |
| 40 | HTR | 50 | Klimaanlage |
| 41 | FAN | 30 | Elektrischer Kühlerventilator |
| 42 | ABS NO.1 | 60 | Antiblockiersystem;
Traktionskontrollsystem. |
| 43 | AM1 | 50 | Elektronisches Zündsystem,
Zündverteiler. |
| 44 | AM1 | 60 | Elektronisches Zündsystem,
Zündverteiler. |
| 45 | POWER | 60 | Sicherungen „PANEL“, „STOP“, „TAIL“,
„ECU-B“, „DEFOG“ und „DOOR“ |
Toyota Supra IV (1998-2002) – Sicherungskastenbelegung
Baujahr: 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) in der Toyota Supra IV (1998-2002) ist die Sicherung 24 im Sicherungskasten.
Sicherungen (Typ A)
| Sicherung | Amp [A] | Beschreibung | |
| 1 | EFI NR.2 | 30 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 2 | EFI NR.1 | 30 | Mehrpunkt-Kraftstoffeinspritzung;
Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem. |
| 3 | AM2 | 30 | Startsystem |
| 4 | FOG | 15 | Nebelscheinwerfer |
| 5 | HAZ- HORN | 15 | Warnblinkanlage;
Hupe. |
| 6 | TRAC | 7,5 | Traktionskontrollsystem |
| 7 | ETCS | 15 | Elektronisches Traktionskontrollsystem |
| 8 | ALT- S | 7,5 | Ladesystem |
| 9 | DOME | 7,5 | Innenbeleuchtung;
Persönliche Beleuchtung; Zusätzliche Türbeleuchtung; Kofferraumbeleuchtung; Zündschalterlampe; Warnlampe für offene Türen; Antivandalismus. |
| 10 | RAD NR.1 | 20 | Radiokassettenrekorder |
| 11 | HEAD (RH) | 15 | Rechter Scheinwerfer |
| 12 | HEAD (LH) | 15 | Linker Scheinwerfer |
| 13 | SPARE | 30 | Ersatzsicherung |
| 14 | SPARE | 7,5 | Ersatzsicherung |
| 15 | SPARE | 15 | Ersatzsicherung |
| 16 | WIPER | 20 | Scheibenwischer und -waschanlage;
Heckscheibenwischer und -waschanlage. |
| 17 | HTR | 7,5 | Klimaanlage |
| 18 | ST | 7,5 | Startsystem |
| 19 | IGN | 7,5 | Ladesystem;
Entladekontrollleuchte; Mehrpunkt-Kraftstoffeinspritzung; Sequentielles Mehrpunkt-Kraftstoffeinspritzsystem; SRS-Airbagsystem. |
| 20 | PANEL | 10 | Armaturenbrettbeleuchtung;
Steuerung der Armaturenbrettbeleuchtung. |
| 21 | MIR- HTR | 10 | Spiegelheizung |
| 22 | TURN | 7,5 | Aktiviert die Blinker |
| 23 | STOP | 15 | Bremslichter;
Tempomat-Deaktivierung. |
| 24 | CIG | 15 | Zigarettenanzünder;
Klimaanlage; SRS-Airbagsystem; Diebstahlsicherung; Automatikgetriebe-Steuerungssystem. |
| 25 | RAD NO.2 | 7,5 | Radio;
Kassettenrekorder; Stromantenne. |
| 26 | TAIL | 10 | Rückleuchten;
Positionsbeleuchtung; Vordere Begrenzungsleuchten; Hintere Begrenzungsleuchten; Kennzeichenbeleuchtung. |
| 27 | ECU-IG | 10 | Tempomat;
Antiblockiersystem; Servolenkung; Elektrische Antenne; Diebstahlsicherung; Automatikgetriebe-Steuerungssystem; Traktionskontrollsystem. |
| 28 | GAUGE | 10 | Anzeigen und Messgeräte;
Service-Erinnerungsanzeigen und akustische Warnsignale (außer Warnleuchten für Entladung und offene Türen); Heckscheibenentfroster; Ladesystem; Tempomat; Elektronisch gesteuertes Automatikgetriebe; Traktionskontrollsystem. |
| 29 | ECU- B | 10 | Klimaanlage;
Tempomat; Antiblockiersystem; SRS-Airbagsystem; Traktionskontrollsystem. |
| 30 | OBD – II | 7,5 | Borddiagnosesystem |
Sicherungen (Typ B)
| Sicherung | Amp [A] | Beschreibung | |
| 31 | DOOR | 30 | Elektrisches Fenster;
Türverriegelungssystem; Antivandalismus. |
| 32 | DEFOG | 30 | Heckscheibenentfroster |
Sicherungen (Typ C)
| Sicherung | Amp [A] | Beschreibung | |
| 33 | ALT | 120 | Ladesystem |
| 34 | MAIN | 50 | Startsystem, Scheinwerfer |
| 35 | HTR | 50 | Klimaanlage |
| 36 | FAN | 30 | Elektrischer Kühlerventilator |
| 37 | ABS NO.1 | 60 | Antiblockiersystem;
Traktionskontrollsystem. |
| 38 | AM1 | 50 | Elektronisches Zündsystem,
Zündverteiler. |
| 39 | POWER | 60 | Sicherungen „PANEL“, „STOP“, „TAIL“,
„ECU-B“, „DEFOG“ und „DOOR“. |
Über Toyota Supra IV (1992-2002)
Die Toyota Supra IV, hergestellt von 1992 bis 2002, ist ein ikonischer Sportwagen, der die Herzen vieler Automobilenthusiasten weltweit erobert hat. Dieses Modell ist bekannt für sein elegantes Design und seine hervorragenden Fahreigenschaften. Die Supra IV war mit verschiedenen Motorisierungen erhältlich, wobei die bekannteste Version der 2JZ-GTE-Motor war, ein 3,0-Liter-Reihensechszylinder mit Doppelturboaufladung, der außergewöhnliche Leistung lieferte und bei Tunern beliebt war. Mit bis zu 280 PS und der Fähigkeit, hohe Geschwindigkeiten zu erreichen, bot die Supra IV nicht nur Geschwindigkeit, sondern auch die für die Marke Toyota typische Zuverlässigkeit.
Sicherungskastenbelegung Toyota Supra IV
Diese Seite zeigt die Sicherungskastenbelegung für die Toyota Supra IV, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. In der Toyota Supra IV befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Unsere Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
