Toyota Auris Hybrid (2011-2012) – Sicherungskasten

In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Auris Hybrid (2011–2012), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.

Toyota Auris Hybrid (2011-2012) – Sicherungsbelegung

Baujahr: 2011, 2012.

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Auris Hybrid (2011-2012) ist die Sicherung 2 und 27 im Sicherungskasten auf dem Armaturenbrett.

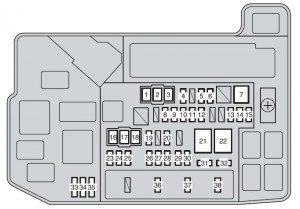

Motorraum

Sicherung		Amp [A]	Beschreibung
1	HTR	50	Klimaanlage
2	RDI	30	Elektrischer Kühlerventilator
3	CDS	30	Elektrischer Kühlerventilator
4	DRL	7,5	Tagfahrlicht
5	ENG W / P	30	Kühlsystem
6	ABS MAIN NO.2	7,5	Bremssystem
7	H-LP CLN	30	Scheinwerferreinigungsanlage
8	IGCT	30	IGCT Nr. 2; IGCT Nr. 3; PCU.
9	DC / DC-S	5	Wechselrichter und Wandler
10	P CON MAIN	7,5	P-Positionskontrollsystem
11	AM2	7,5	Hybridsystem
12	ECU-B2	10	Klimaanlage; Intelligentes Zugangs- und Startsystem; Start per Knopfdruck; Elektrische Fensterheber.
13	TURN & HAZ	10	Blinkleuchten
14	ETCS	10	Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem.
15	ABS MAIN NO.1	20	Bremssystem
16	P / I 2	40	Hupe; Linker Scheinwerfer (Fernlicht); Rechter Scheinwerfer (Fernlicht); Rückfahrlicht; Touchscreen; Automatischer Abblendspiegel; Toyota Parkassistent.
17	ABS MTR 1	30	Bremssystem
18	ABS MTR 2	30	Bremssystem

19	H-LP HI MAIN	20	H-LP LH HI, H-LP RH HI
20	P CON MTR	30	P-Positionskontrollschaltkreis
21	P / I 1	60	EFI MAIN, BATT FAN, IG2
22	EPS	60	Elektrische Servolenkung
23	PCU	10	Hybridsystem
24	IGCT NO.2	10	Hybridsystem; P-Positionskontrollschaltkreis; Hybridbatterie.
25	MIR HTR	10	Spiegelheizung; Spiegel.
26	RAD NO.1	15	Audiosystem; Touchscreen.
27	DOME	10	Innenbeleuchtung; Persönliche Beleuchtung; Gästelicht; Intelligentes Zugangs- und Startsystem; Kofferraumbeleuchtung.
28	ECU-B	10	Kilometerzähler und Messgeräte; Fahrzeugstabilitätskontrollsystem; Haupt-ECU.
29	H-LP LH HI	10	Linker Scheinwerfer (Fernlicht)
30	H-LP RH HI	10	Rechter Scheinwerfer (Fernlicht)
31	EFI NO.2	10	Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem.
32	IGCT NO.3	10	Kühlsystem
33	SPARE	30	Ersatzsicherung
34	SPARE	10	Ersatzsicherung
35	SPARE	7,5	Ersatzsicherung
36	EFI MAIN	20	Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; EFI Nr. 2; Kühlsystem.
37	BATT FAN	10	Lüfter für Hybridbatteriekühlung
38	IG2	15	Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Startsystem; IGN; MET; Hybridsystem.

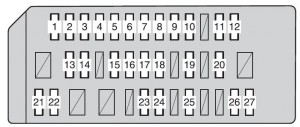

Armaturenbrett

Sicherung		Amp [A]	Beschreibung
1	TAIL	10	Vordere und hintere Positionsleuchten; Kennzeichenbeleuchtung; Nebelschlussleuchte; Nebelscheinwerfer; Manuelle Scheinwerfereinstellung.
2	PANEL	7,5	Audiosystem; Touchscreen; Zigarettenanzünder; Handschuhfachbeleuchtung; Toyota Parkassistent-Sensor; Tastenbeleuchtung.
3	IGN	7,5	SRS-Airbagsystem; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielle Mehrpunkt-Kraftstoffeinspritzung; Intelligentes Zugangs- und Startsystem; Start per Knopfdruck; Bremssystem; Hybridsystem.
4	MET	7,5	Kilometerzähler und Messgeräte
5	WASHER RR	10	Heckscheibenwaschanlage
6	WIP	25	Frontscheibenwischer; Regensensor.
7	RR WIP	15	Heckscheibenwischer
8	WASHER FR	15	Frontscheibenwaschanlage
9	HTR-IG	10	Klimaanlage
10	GAUGE	10	Hupe; Linker Scheinwerfer (Abblendlicht); Rechter Scheinwerfer (Abblendlicht); Rückfahrlicht; Touchscreen; Automatischer Abblendspiegel; Toyota Parkassistent.
11	ECU-IG NO.2	10	Klimaanlage; Blinker; Automatischer Abblendspiegel; Rückfahrüberwachungssystem; Schiebedach; Toyota Parkassistent-Sensor; Bremssystem.
12	ECU-IG NO.1	10	Hauptkarosserie-ECU; Elektrische Kühlerventilatoren; Automatisches Scheinwerfereinstellungssystem; Elektrische Servolenkung; Frontscheibenwischer mit Regensensor; Scheinwerferreinigung; Fahrzeugstabilitätskontrollsystem.
13	DOOR RL	20	Elektrische Fensterheber

14	TÜR HINTEN	20	Elektrische Fensterheber
15	TÜR VR	20	Elektrische Fensterheber
16	DACH	20	Schiebedach
17	TÜR VL	20	Elektrische Fensterheber
18	STOP	10	Bremslichter; Dritte Bremsleuchte; Bremssystem; Hybridsystem.
19	NEBEL HINTEN	7,5	Nebelschlussleuchte
20	OBD	7,5	On-Board-Diagnosesystem
21	NEBEL VORNE	15	Nebelscheinwerfer
22	DBL SPERRE	25	Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem.
23	TÜR NR.1	25	Elektrische Türverriegelung
24	SITZ HTR L	10	Sitzheizung
25	SITZ HTR R	10	Sitzheizung
26	ECU-ACC	7,5	Außenspiegel; Audiosystem; Touchscreen.
27	CIG	15	Zigarettenanzünder; Steckdose.

Über den Toyota Auris Hybrid (2011-2012)

Der Toyota Auris Hybrid der Baujahre 2011-2012 ist ein kompakter Hatchback, der die Effizienz eines Hybridantriebs mit der Praktikabilität des täglichen Gebrauchs verbindet. Dieses Modell ist mit einem Hybridsystem ausgestattet, das einen Benzinmotor mit einem Elektromotor kombiniert, was eine reibungslose Fahrt mit geringem Kraftstoffverbrauch und reduzierten Emissionen ermöglicht. Der Auris Hybrid bietet einen komfortablen Innenraum, moderne Technologien und die für die Marke Toyota typische Zuverlässigkeit. Sein Design ist elegant und aerodynamisch, was zur Gesamteffizienz des Fahrzeugs beiträgt.

Sicherungsbelegungsplan Toyota Auris Hybrid

Diese Seite zeigt den Sicherungsbelegungsplan für den Toyota Auris Hybrid, der für die korrekte Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Im Toyota Auris Hybrid befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
