Suzuki Baleno (2015-2019) – Sicherungskasten
Suzuki Baleno – Sicherungsplan
Baujahr: 2018, 2019, 2020.
Die Sicherung des Zigarettenanzünders (Steckdose) im Suzuki Baleno ist die Sicherung #12 oder #32 (ACC-2) im Sicherungskasten des Armaturenbretts.
Sicherungskasten in der Kabine
Befindet sich auf der linken Seite des Armaturenbretts.
Sicherungskastenplan (V.1)
(Ohne schlüsselloses Startsystem oder schlüsselloses Fahrzeugöffnungssystem)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Rückfahrlicht |
| 2 | 15 | Zündspule |
| 3 | 10 | Kilometerzähler |
| 4 | 10 | Scheibenwischer |
| 5 | 5 | Zündsignal-2 |
| 6 | 15 | Lavalampen |
| 7 | 25 | Frontscheibenwischer |
| 8 | 10 | Rücklicht |
| 9 | 10 | Warnblinkanlage |
| 10 | 10 | Bremslichter |
| 11 | 30 | Fensterheber |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 15 | ACC-2 |
| 13 | 5 | ACC |
| 14 | 5 | Startsignal |
| 15 | 10 | Zündsignal-1 |
| 16 | 10 | Airbag |
| 17 | 5 | ABS-Steuermodul (falls vorhanden) |
| 18 | 15 | Hupe |
| 19 | 20 | Türschloss |
| 20 | 25 | Heckscheibenheizung |
| 21 | 15 | Radio |
| 22 | 5 | Deckenleuchte |
| 23 | 10 | Deckenleuchte-2 |
Sicherungskastenplan (V.2)
(Schlüsselloses Startsystem mit Druckknopf oder schlüsselloses Zugangssystem)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Fensterheber |
| 2 | 10 | Kilometerzähler |
| 3 | 15 | Zündspule |
| 4 | 5 | Zündsignal-1 2 |
| 5 | – | Nicht verwendet |
| 6 | – | Nicht verwendet |
| 7 | – | Nicht verwendet |
| 8 | 20 | Türschloss |
| 9 | 15 | Lenkradschloss |
| 10 | 10 | Warnblinkanlage |
| 11 | 5 | A-STOP-Steuerung |
| 12 | 10 | Nebelschlussleuchte |
| 13 | 5 | ABS-Steuermodul |
| 14 | 15 | Sitzheizung |
| 15 | 5 | Zündsignal-1 3 |
| 16 | 10 | Deckenleuchte-2 |
| 17 | 5 | Deckenleuchte |
| 18 | 15 | Radio |
| 19 | 5 | KONT |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 20 | 5 | Taste 2 |
| 21 | 20 | Fenster-Zeitschalter |
| 22 | 5 | Schlüssel |
| 23 | 15 | Hupe |
| 24 | 5 | Rücklicht (links) |
| 25 | 10 | Rücklicht |
| 26 | 10 | Airbag |
| 27 | 10 | Zündsignal-1 |
| 28 | 10 | Rückfahrlicht |
| 29 | 5 | ACC-3 |
| 30 | 20 | Heckscheibenheizung |
| 31 | 10 | Beheizbare Spiegel |
| 32 | 15 | ACC-2 |
| 33 | 5 | ACC |
| 34 | 10 | Scheibenwischer |
| 35 | 5 | Zündsignal-2 |
| 36 | 15 | Lavalampen |
| 37 | 25 | Frontscheibenwischer |
| 38 | 10 | Bremslichter |
| 39 | – | Nicht verwendet |
| 40 | 25 | Heckscheibenheizung 2 |
Sicherungskasten im Motorraum
Hauptsicherungen (an der Batterie)
Sicherungskästen
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 120 | FL1 |
| 2 | 100 | FL2 |
| 3 | 80 | FL3 |
| 4 | 100 | FL4 |
| 5 | 50 | FL5 |
| 6 | 150 | FL6 |
| 7 | 30 | Motorstart |
| 8 | 30 | Gebläse |
| 9 | 40 | Batterie |
| 10 | 40 | ABS-Motor |
| 11 | 40 | Zündung |
| 12 | 30 | B/U |
| 13 | 30 | Zusatzbatterie |
| 14 | – | Nicht verwendet |
| 15 | – | Nicht verwendet |
| 16 | 25 | ABS-Steuermodul |
| 17 | 15 | Scheinwerfer (links) |
| 18 | 15 | Scheinwerfer (rechts) |
| 19 | – | Nicht verwendet |
| 20 | – | Nicht verwendet |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 21 | 30 | Kühlerlüfter |
| 22 | 60 | Servolenkung |
| 23 | 5 | ECM |
| 24 | 20 | Kraftstoffpumpe |
| 25 | 20 | Nebelscheinwerfer vorne |
| 26 | 10 | Luftkompressor |
| 27 | 50 | Zündschalter 2 |
| 28 | 15 | Getriebe |
| 29 | 15 | FI (GAS) |
| 29 | 30 | Haupt-FI (DIESEL) |
| 30 | 15 | CVT-Pumpe |
| 31 | – | Nicht verwendet |
| 32 | – | Nicht verwendet |
| 33 | 5 | Startsignal |
| 34 | – | Nicht verwendet |
| 35 | 20 | INJ DRV (DIESEL) |
| 36 | – | Nicht verwendet |
| 37 | 10 | FI (DIESEL) |
| 38 | – | Nicht verwendet |
| 39 | 25 | Hauptlicht |
| 40 | 15 | Hauptlicht (rechts) |
| 41 | 15 | Hauptlicht (links) |

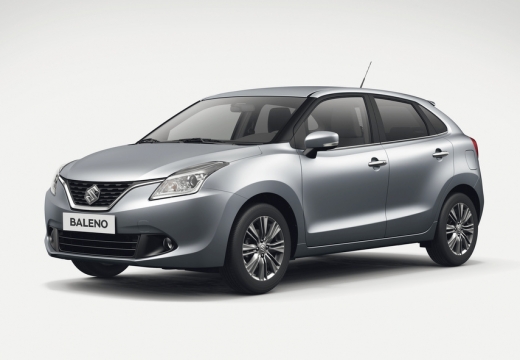

Über Suzuki Baleno (2015-2019)
Der Suzuki Baleno, hergestellt von 2015 bis 2019, ist ein kompakter Schrägheckwagen, der ein modernes Design und effizienten Kraftstoffverbrauch bietet. Dieses Modell ist bekannt für seinen geräumigen Innenraum und sein komfortables Interieur, was es ideal für Stadtfahrten und längere Reisen macht. Der Baleno ist mit verschiedenen Motorisierungen erhältlich, darunter Benzinmotoren mit 1,0 und 1,2 Litern Hubraum, die eine ausgewogene Leistung und Kraftstoffeffizienz bieten. Dank seiner Zuverlässigkeit und Praktikabilität ist der Suzuki Baleno eine beliebte Wahl unter Fahrern, die ein zuverlässiges und wirtschaftliches Fahrzeug suchen.
Sicherungskastenplan Suzuki Baleno
Diese Seite zeigt den Sicherungskastenplan für den Suzuki Baleno, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett oder im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
