Suzuki Kizashi (2010-2014) – Sicherungskasten
Sicherungs- und Relaisplan – Suzuki Kizashi
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2010, 2011, 2012, 2013, 2014.
Armaturenbrett-Sicherungen
Fahrerseite
Die Sicherungen befinden sich unter dem Armaturenbrett auf der Fahrerseite. Um an diese Sicherungen zu gelangen, ziehen Sie die untere Armaturenbrettverkleidung heraus, um die Clips zu lösen, und entfernen Sie dann die untere Verkleidung. Die Stromstärke jeder Sicherung ist oben auf der unteren Armaturenbrettverkleidung angegeben.
Sicherungsplan
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 33 | 15 | Scheibenwischermotor vorne, Karosseriesteuergerät (BCM) |
| 34 | 20 | Sitzheizung |
| 35 | 25 | Scheibenwischermotor vorne, Scheibenwischerrelais vorne, Scheibenrelais Hi/Lo |
| 36 | 7,5 | Regen- und Lichtsensor, Heckentfeuchterrelais, schlüsselloses Startsteuergerät, Schiebedachsteuergerät, automatisch abblendender Spiegel, Lüftermotorrelais, Scheinwerferdüsensteuergerät |
| 37 | 15 | Generator, Zündspule #1-#4, Motorsteuergerät (ECM) |
| 38 | 15 | An Zubehöranschluss Nr. 2 |
| 39 | 15 | An Zubehöranschluss Nr. 1, Spiegelstromschalter, schlüsselloses Startsteuergerät, Sitzsteuergerät, Audiosystem, Navigation |
| 40 | – | – |
| 41 | – | – |
| 42 | 10 | Elektronisches Stabilitätsprogramm (ESP) Steuergerät, Lenkwinkelsensor |
| 43 | 7,5 | Bremslichtschalter, Tempomat |
| 44 | 7,5 | CVT-Getrieberelais, Allradantrieb (4WD) Steuergerät, P/S Steuergerät |
| 45 | 7,5 | – |
| 46 | 7,5 | Automatische Klimaanlage, Karosseriesteuergerät (BCM), schlüsselloses Startsteuergerät, Kombiinstrument |
| 47 | 10 | Getriebeflusssensor, Karosseriesteuergerät (BCM), Parksensoren-Steuergerät, ESP OFF-Schalter/Parksensor-Schalter, Sitzstromversorgungs-Steuergerät, Scheinwerfer-Nivellierungs-Steuergerät, HVAC-Steuergerät, Sitzheizung, Rückfahrlichtschalter |
| 48 | 10 | Airbag-Modul (SDM) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 49 | 15 | Schlüsselloses Startsteuergerät, Lenkradsperre |
| 50 | 7,5 | Schlüsselloses Startsteuergerät, Karosseriesteuergerät (BCM) |
| 51 | 20 | Schiebedach-Einheit |
| 52 | 7,5 | Nebelschlussleuchtenrelais |
| 53 | 10 | Rücklichtrelais |
| 54 | 10 | Bremslichtschalter |
| 55 | 10 | Warnblinkanlage, Karosseriesteuergerät (BCM) |
| 56 | 20 | Hauptfensterschalter, Fensterhebermotor vorne (Fahrerseite), Zusatzfensterschalter, Fensterhebermotor vorne (Beifahrerseite) |
| 57 | 15 | Audio, Navigation |
| 58 | 10 | Motorsteuergerät (ECM), Karosseriesteuergerät (BCM), schlüsselloses Startsteuergerät, Motorschalter, automatische Klimaanlage, Datenverbindungskonnektor (DLC), Kombiinstrument, Konsole, hintere Leseleuchte, Kofferraumbeleuchtung, Deckenbeleuchtung, Kofferraumbeleuchtung, Handschuhfachbeleuchtung, Fußraumbeleuchtung, HVAC-Steuergerät |
| 59 | 20 | Türverriegelung, Karosseriesteuergerät (BCM), Tankklappenmotorrelais Nr. 1 und 2 |
| 60 | 30 | Hauptfensterschalter, hinterer Zusatzfensterschalter |
| R1 | Zündung (IG2) | |
| R2 | Zündung (IG1) | |
| R3 | Zubehör | |
| R4 | Rücklicht | |
Beifahrerseite
Die Sicherungen befinden sich auch unter dem Armaturenbrett auf der Beifahrerseite. Schrauben Sie die beiden Schrauben ab und entfernen Sie die Armaturenbrettabdeckung.
Sicherungsplan
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 61 | 20 | Heckscheibe (rechts) |
| 62 | 20 | Heckscheibe (links) |
| 63 | 20 | Hauptfensterschalter, Zusatzfensterschalter, Fensterhebermotor vorne |
| 64 | 15 | Allradantrieb (4WD) Steuergerät |
| 65 | 20 | Batterielüfter |
| 66 | – | – |
| 67 | – | – |
| 68 | – | – |
| 69 | – | – |
| 70 | – | – |
| 71 | 20 | Audioverstärker |
| 72 | 30 | Rechter Sitz (elektrisches Sitzsteuergerät, Lordosenstützschalter, elektrischer Sitzzusatzschalter) |
| 73 | 30 | Linker Sitz (elektrisches Sitzsteuergerät, Lordosenstützschalter, elektrischer Sitzzusatzschalter) |
| 74 | 30 | – |
Sicherungsplan im Motorraum
Die Hauptsicherung, primäre Sicherungen und einige einzelne Sicherungen befinden sich im Motorraum. Zum Entfernen einer Sicherung verwenden Sie den Sicherungszieher, der sich im Sicherungskasten befindet. Die Stromstärke jeder Sicherung ist auf der Rückseite des Sicherungskastendeckels angegeben.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 3 | 50 | Lüftermotorrelais |
| 4 | 50 | Sicherungskasten im Fahrgastraum Nr. 2 (elektrisches Fenster, elektrischer Sitz) |
| 5 | 50 | Sicherungskasten im Fahrgastraum Nr. 1 (schlüsselloses Startsteuergerät) |
| 6 | 40 | Elektronisches Stabilitätsprogramm (ESP) Steuergerät |
| 7 | 40 | Sicherungskasten im Fahrgastraum Nr. 1 (Lichter) |
| 8 | 30 | Anlasserrelais |
| 9 | 30 | Kühlerlüfterrelais Nr. 1 |
| 10 | 30 | Kühlerlüfterrelais Nr. 3 |
| 11 | 50 | Sicherungskasten im Fahrgastraum Nr. 1 (Zündschalter) |
| 12 | 25 | Sicherungskasten im Fahrgastraum Nr. 1 (Reserve) |
| 13 | 25 | Elektronisches Stabilitätsprogramm (ESP) Steuergerät |
| 14 | 20 | Hauptrelais (Motorsteuerung) |
| 15 | 7,5 | Fernlichtrelais, Abblendlichtrelais (links und rechts) |
| 16 | 30 | Scheinwerferdüsenmotor |
| 17 | 30 | Heckentfeuchterrelais |
| 18 | 15 | Klappenaktuator-Steuerrelais |
| 19 | 15 | Spiegelheizungsrelais |
| 20 | 10 | Klimakompressorrelais |
| 21 | 15 | Fernlicht (rechts) |
| 22 | 15 | Fernlicht (links) |
| 23 | 15 | Abblendlicht (rechts) oder Hochintensitätsentladungsscheinwerfer (HID) (rechts) |
| 24 | 15 | Abblendlicht (links) oder Hochintensitätsentladungsscheinwerfer (HID) (links) |
| 25 | – | – |
| 26 | – | – |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Hupe |
| 30 | 15 | Beheiztes Sauerstoffsensorrelais (HO2S) |
| 31 | 20 | Nebelscheinwerferrelais vorne |
| 32 | 15 | CVT-Getrieberelais, Getriebesteuergerät (TCM) |
| R1 | Abblendlicht (rechts) | |
| R2 | Abblendlicht (links) | |
| R3 | Klimakompressor | |
| R4 | Nebelschlussleuchte | |
| R5 | – | |
| R6 | Fernlicht | |
| R7 | Kraftstoffpumpe | |
| R8 | Motorstart | |
| R9 | Scheibenwischer vorne | |
| R10 | – | |
| R11 | Scheibenwischer vorne Hi/Lo | |
| R12 | – | |
| R13 | Heckentfeuchter | |
| R14 | Klappenaktuatorsteuerung | |
| R15 | Kühlerlüfter Nr. 1 | |
| R16 | Haupt (Motorsteuerung) | |
| R17 | Kühlerlüfter Nr. 3 | |
| R18 | Kühlerlüfter Nr. 2 | |
| R19 | Spiegelheizung | |

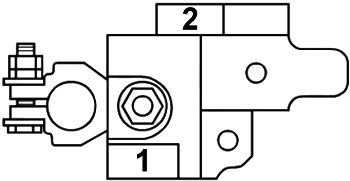

Sicherungsverbindung
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 120 | Gesamter Stromkreis, Batterie, Anlasser, Generator |
| 2 | 80 | P/S Steuergerät |
