Sicherungs- und Relaisplan – Suzuki Vitara und Escudo

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2016, 2017, 2018, 2019, 2020, 2021, 2022.

Für den Zigarettenanzünder (Steckdosen) im Suzuki Vitara und Escudo sind die Sicherungen 28 und 35 im Sicherungskasten im Armaturenbrett.





Sicherungskasten in der Kabine

Befindet sich unter dem Armaturenbrett (links).

Nummer	Ampere [A]	Beschreibung
1	—	Nicht verwendet
2	10 A	Motorleerlauf
3	10 A	Innenbeleuchtung
4	15A	Radio
5	20A	Zeitfunktion für elektrische Fensterheber
6	20A	Nicht verwendet
7	10 A	Warnblinkanlage
8	15A	Hupe
9	15A	Allradantrieb
10	10 A	Rücklicht
11	15A	Lenkradschloss
12	10 A	Nicht verwendet
13	7,5A	BCM
14	10 A	Bremslicht
15	7,5A	Nicht verwendet
16	20A	Türschloss
17	20A	Heckscheibenheizung

18	10 A	Spiegelheizung
19	15A	Zündspule
20	10 A	Airbag
21	—	Nicht verwendet
22	7,5A	Tempomat
23	7,5A	Starten
24	10 A	ABS
25	10 A	Rückfahrlichter
26	7,5A	Servolenkung
27	10 A	Kilometerzähler
28	15A	Zubehör
29	15A	Türspiegel
30	15A	Scheibenwischer
31	15A	Nicht verwendet
32	7,5A	Lüftungsventilatoren
33	30A	Elektrische Fensterheber
34	30A	Motor des vorderen Scheibenwischers
35	10 A	Zubehör
36	20A	Sitzheizung

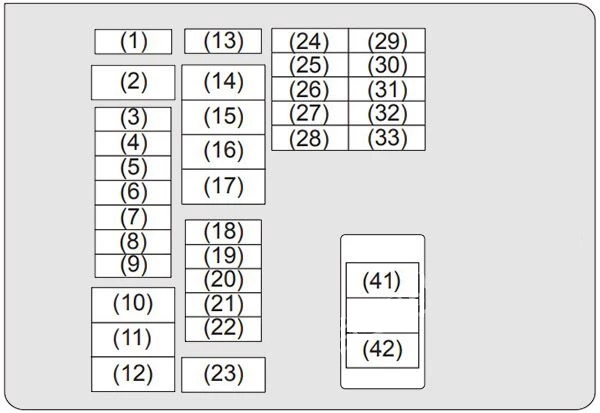

Sicherungskasten im Motorraum

Nummer	Ampere [A]	Beschreibung
1	7,5A	Radarsensor
2	30A	Kühler (sekundär)
3	20A	Nebelscheinwerfer vorne
4	7,5A	Scheinwerfer
5	25A	Nicht verwendet
6	25A	ABS/ESP-Steuerung
7	25A	Scheinwerfer
8	30A	Reserve
9	30A	Nicht verwendet
10	40A	Zündung
11	40A	ABS
12	30A	Starten
13	7,5A	Nicht verwendet
14	30A	Nicht verwendet
15	30A	Kühlerlüfter
16	30A	Nicht verwendet

17	40A	Nicht verwendet
18	30A	Nicht verwendet
19	—	Nicht verwendet
20	20A	Kraftstoffeinspritzung
21	10 A	Kompressor
22	15A	Nicht verwendet
23	30A	Lüftungsventilatoren
24	—	Nicht verwendet
25	15A	Nicht verwendet
26	7,5A	Motorleerlaufstopp
27	15A	Scheinwerfer (links)
28	15A	Scheinwerfer (links)
29	—	Nicht verwendet
30	—	Nicht verwendet
31	15A	Nicht verwendet
32	15A	Scheinwerfer (rechts)
33	15A	Scheinwerfer (rechts)
