Dodge Durango (2011-2022) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Dodge Durango (2011–2022), Informationen zur Position der Sicherungskästen im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisdiagramm – Dodge Durango
Gilt für Neufahrzeuge in den Jahren:
2011, 2012, 2013.

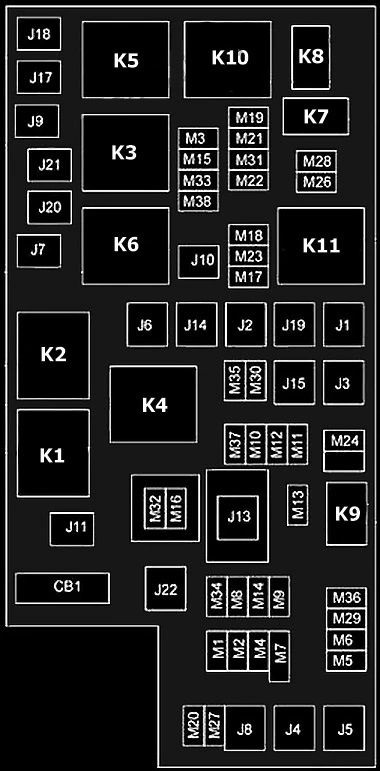

Integriertes Leistungsmodul
Die Beschreibung jeder Sicherung und Komponente kann auf dem inneren Deckel aufgedruckt sein, andernfalls ist die Steckplatznummer jeder Sicherung auf dem inneren Deckel aufgedruckt.
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
| J01 | 40 A grün | Luftfederung | |
| J02 | 30 A rosa | Heckklappen-Aktormodul | |
| J03 | 30 A rosa | Anhänger | |
| J04 | 25 A natur | Fahrertür-Knoten | |
| J05 | 25 A natur | Beifahrertür-Knoten | |
| J06 | 40 A grün | ABS-Pumpe/Stabilitätskontrollsystem | |
| J07 | 30 A rosa | ABS-Ventil/Stabilitätskontrollsystem | |
| J08 | 40 A grün | Elektrischer Sitz | |
| J09 | 30 A rosa | Elektrische Bremse | |
| J10 | 30 A rosa | Scheinwerferwischer-Relaiskontakt | |
| J11 | 30 A rosa | Getriebesteuerungsmodul | |
| J12 | 30 A rosa | Heckscheibenwaschanlage | |
| J13 | 60 A gelb | Zündungs-Aus-Stromaufnahme (IOD) | |
| J14 | 20 A blau | Anhängerleuchten/Parkleuchten | |
| J15 | 40 A grün | Frontlüfter/Kabinenlüfter | |
| J17 | 40 A grün | Anlasser-Magnetventil | |
| J18 | 20 A blau | Getriebesteuerungsmodul/Getriebesteuerungsmodul-Durchgang | |
| J19 | 60 A gelb | Kühlerlüftermotor hoch/Kühlerlüftermotor niedrig | |
| J20 | 30 A rosa | Frontwischer | |
| J21 | 20 A blau | Front-/Heckwischersteuerung | |
| J22 | 25 A natur | Schiebedachmodul | |
| M1 | 15 A blau | Bremslicht | |
| M2 | 20 A gelb | Elektronisches Sperrdifferenzial/Luftfederung | |
| M3 | 20 A gelb | Heckklappenentriegelungsrelais/Tagfahrlicht | |
| M5 | 25 A natur | 115 V AC Wechselrichter | |
| M6 | 20 A gelb | Regensensor/Zigarettenanzünder | |
| M7 | 20 A gelb | Stromversorgung Nr. 2 (schaltbar) | |
| M8 | 20 A gelb | Beheizter Vordersitz und Lenkrad |
| Steckplatz | Patronensicherung | Mini-Sicherung | Beschreibung |
|---|---|---|---|
| M9 | 20 A gelb | Beheizte Rücksitze | |
| M10 | 15 A blau | Video/Universal-Garagentoröffner | |
| M11 | 10 A rot | Heizung, Lüftung und Klimaanlage (Klimasteuerungssystem) | |
| M12 | 30 A grün | Radio/Verstärker | |
| M13 | 20 A gelb | Instrumententafel | |
| M14 | 20 A gelb | Rückfahrkamera | |
| M15 | 20 A gelb | Beheizte Sitzmodule/Adaptiver Tempomat/Audio-Telematik/Tagfahrlichtrelais/Luftfederungsmodul/Blinkerset | |
| M16 | 10 A rot | Insassenrückhaltesystem-Steuerung | |
| M18 | 15 A blau | Bremslicht (2012, 2013) | |
| M19 | 25 A natur | Automatische Deaktivierung 1 und 2 | |
| M20 | 15 A blau | Instrumententafel | |
| M21 | 20 A gelb | Automatische Deaktivierung 3 | |
| M22 | 10 A rot | Hupe (tief/hoch) – rechts | |
| M23 | 10 A rot | Hupe (tief/hoch) – links | |
| M24 | 25 A natur | Heckwischer | |
| M25 | 20 A gelb | Kraftstoffpumpenmotor/Diesel-Hebepumpe (nur Export) | |
| M26 | 10 A rot | Fahrertür-Schalterbank | |
| M27 | 10 A rot | Zündschalter/Drahtlossteuerungsmodul/Schlüsselloses Zugangsmodul | |
| M28 | 15 A blau | Getriebesteuerung/Getriebesteuerung | |
| M29 | 10 A rot | Reifendrucküberwachung | |
| M30 | 15 A blau | Diagnosestecker J1962 | |
| M31 | 20 A gelb | Rückfahrlichter | |
| M32 | 10 A rot | Insassenrückhaltesystem-Steuerung | |
| M33 | 10 A rot | Getriebesteuerung/Getriebesteuerung | |
| M34 | 10 A rot | Parkassistenzmodul/Klimaanlagenmodul/Infrarotsensor/Kompassmodul | |
| M35 | 15 A blau | Linke hintere Positionsleuchten | |
| M36 | 20 A gelb | Stromanschluss | |
| M37 | 10 A rot | Antiblockiersystem/Stabilitätskontrollsystem-Modul/Bremslichtschalter-Sensor | |
| M38 | 25 A natur | Alle Türschlösser und Entriegelungen |
Sicherungs- und Relaisplan – Dodge Durango
Gilt für Neufahrzeuge in den Jahren:
2014.
Stromverteilerzentrum
Die Beschreibung jeder Sicherung und Komponente kann auf dem Innendeckel aufgedruckt sein, andernfalls ist die Hohlraumzahl jeder Sicherung auf dem Innendeckel aufgedruckt.
| Loch | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| Loch | Patronensicherung | Mikrosicherung | Beschreibung |
| F03 | 60 A Gelb | Kühlerlüfter | |
| F05 | 40 A Grün | Luftfederungskompressor – falls vorhanden | |
| F06 | 40 A Grün | Antiblockiersystem / Elektronische Stabilitätskontrolle | |
| F07 | 40 A Grün | Anlassermagnet | |
| F08 | 40 A Grün | Emissionssensoren (nur Dieselmotor) | |
| F09 | 40 A Grün | Dieselheizung (nur Dieselmotor) | |
| F10 | 40 A Grün | Karosseriesteuerung / Außenbeleuchtung #2 | |
| F11 | 30 Amp Rosa | Elektrische Anhängerbremse – je nach Ausstattung | |
| F12 | 40 A Grün | Karosseriesteuerung #3 / Innenbeleuchtung | |
| F13 | 40 A Grün | Vorderer Motorlüfter | |
| F14 | 40 A Grün | Karosseriesteuerung #4 / Leistungsblöcke | |
| F17 | 30 Amp Rosa | Kopfstützenentriegelung – falls vorhanden | |
| F20 | 30 Amp Rosa | Beifahrertürmodul | |
| F22 | 20 A Blau | Motorsteuerungsmodul | |
| F23 | 30 Amp Rosa | Karosseriesteuerung #1 | |
| F24 | 30 Amp Rosa | Fahrertürmodul | |
| F25 | 30 Amp Rosa | Frontscheibenwischer | |
| F26 | 30 Amp Rosa | Antiblockiersystem / Stabilitätskontrollmodul / Ventile | |
| F28 | 20 A Blau | Anhänger-Rücklichter – falls vorhanden | |
| F29 | 20 A Blau | Anhänger-Bremslichter – falls vorhanden | |
| F30 | 30 Amp Rosa | Am Anhängerhaken – falls vorhanden | |
| F32 | 30 Amp Rosa | Traktionskontrollmodul | |
| F34 | 30 Amp Rosa | Kontrolle des Sperrdifferenzialmechanismus | |
| F35 | 30 Amp Rosa | Schiebedach – falls vorhanden | |
| F36 | 30 Amp Rosa | Heckscheibenheizung | |
| F37 | 30 Amp Rosa | Hecklüfter – falls vorhanden | |
| F38 | 30 Amp Rosa | 115 V AC Wechselrichter – falls vorhanden | |
| F39 | 30 Amp Rosa | Elektrische Türen – falls vorhanden | |
| F40 | 10 A Rot | Tagfahrlicht | |
| F42 | 20 A Gelb | Hupe | |
| F44 | 10 A Rot | Diagnoseanschluss | |
| F46 | 10 A Rot | Reifendrucküberwachung – falls vorhanden | |
| F49 | 10 A Rot | Integrierte Steuerung / Klimaanlage | |
| F50 | 20 A Gelb | Luftfederungssteuerungsmodul – falls vorhanden | |
| F51 | 10 A Rot | Zündschlossmodul / Schlüssellose Zündung / Lenksäulenverriegelung | |
| F52 | 5 A Braun | Stabsensor | |
| F53 | 20 A Gelb | Anhängerkupplung – Blinker/Bremslichter links – falls vorhanden |
| Kopf | Kartuschensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F56 | 15 A Blau | Zusätzlicher Inhalt (nur Dieselmotor) | |
| F57 | 15 A Blau | Getriebe | |
| F59 | 10 A Rot | Reinigungspumpe (nur Dieselmotor) | |
| F60 | 15 A Blau | Getriebesteuerungsmodul | |
| F62 | 10 A Rot | Klimaanlagenkupplung | |
| F63 | 20 A Gelb | Zündspulen (Benzin), Harnstoffheizung (Diesel) | |
| F64 | 25 Amp Natur | Kraftstoffeinspritzdüsen / Traktionssystem | |
| F66 | 10 A Rot | Schiebedachschalter / Beifahrerfenster / Regensensor | |
| F67 | 15 A Blau | CD/DVD/Bluetooth Freisprechmodul – falls vorhanden | |
| F68 | 20 A Gelb | Heckscheibenwischermotor | |
| F70 | 20 A Gelb | Kraftstoffpumpenmotor | |
| F71 | 30 A Grün | Audioverstärker | |
| F73 | 15 A Blau | HID-Scheinwerfer rechts | |
| F74 | 20 A Gelb | Bremsvakuumpumpe – falls vorhanden | |
| F76 | 10 A Rot | Antiblockiersystem / Elektronische Stabilitätskontrolle | |
| F77 | 10 A Rot | Traktionskontrollmodul / Vorderachs-Trennmodul | |
| F78 | 10 A Rot | Motorsteuerungsmodul / Elektrische Servolenkung – je nach Ausstattung | |
| F80 | 10 A Rot | Universal-Garagentoröffner / Kompass / Diebstahlschutzmodul | |
| F81 | 20 A Gelb | Anhänger-Blinker/Bremslicht rechts | |
| F82 | 10 A Rot | Lenksäulensteuerungsmodul / Tempomat | |
| F83 | 10 A Rot | Tankklappe | |
| F84 | 15 A Blau | Armaturenbrettschalter / Instrumententafel | |
| F85 | 10 A Rot | Airbag-Modul | |
| F86 | 10 A Rot | Airbag-Modul | |
| F87 | 10 A Rot | Luftfederung – falls vorhanden / Anhängerkupplung / Lenksäulensteuerungsmodul | |
| F88 | 15 A Blau | Instrumententafel | |
| F90/F91 | 20 A Gelb | Am Stromhaken (Rücksitze) nach Wahl | |
| F92 | 10 A Rot | Rücklicht der Konsole – falls vorhanden | |
| F93 | 20 A Gelb | Zigarettenanzünder | |
| F94 | 10 A Rot | Getriebemodul / Sicherungskasten | |
| F95 | 10 A Rot | Rückfahrkamera / Parkassistent | |
| F96 | 10 A Rot | Sitzheizungsschalter hinten / Taschenlampenladegerät – falls vorhanden | |
| F97 | 25 Amp Natur | Beheizte Rücksitze und beheiztes Lenkrad – je nach Ausstattung | |
| F98 | 25 Amp Natur | Beheizte Vordersitze – falls vorhanden | |
| F99 | 10 A Rot | Klimaanlagenmodul / Fahrerassistenzsysteme | |
| F100 | 10 A Rot | Aktive Dämpfung – falls vorhanden | |
| F101 | 15 A Blau | Elektrochromatischer Spiegel / Intelligente Scheinwerfer – falls vorhanden | |
| F103 | 10 A Rot | Kabinenheizung (nur Dieselmotor) | |
| F104 | 20 A Gelb | Steckdosen (Armaturenbrett / Mittelkonsole) |
Sicherungs- und Relaisplan – Dodge Durango
Gilt für Neufahrzeuge in den Jahren:
2015.

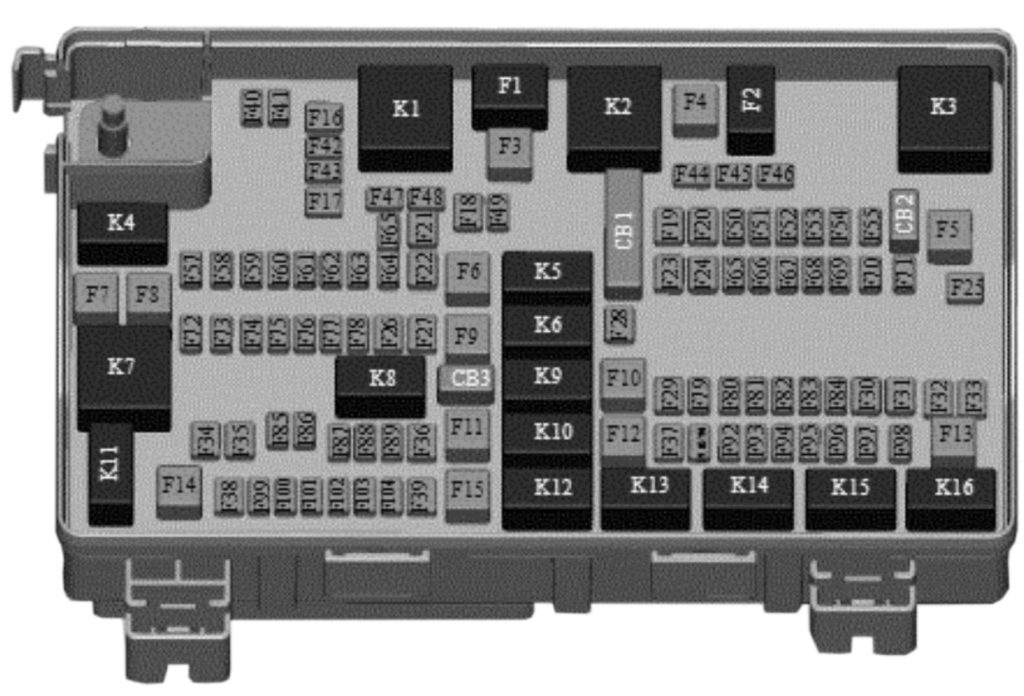

Energieverteilungszentrum
Die Beschreibung der Sicherung und des Geräts kann auf der Innenseite aufgedruckt sein, im dritten Fall ist die Hohlraumzahl jedes Benutzers auf der Innenseite aufgedruckt.
| Loch | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| Loch | Patronensicherung | Mikrosicherung | Beschreibung |
| F03 | 60 A gelb | — | Kühlerlüfter |
| F05 | 40 A grün | — | Kompressor der Luftfederung – falls vorhanden |
| F06 | 40 A grün | — | Pumpe für Antiblockiersystem / elektronische Stabilitätskontrolle |
| F07 | 40 A grün | — | Anlassermagnet |
| F08 | 20 A blau | — | Emissionssensoren (nur Dieselmotor) |
| F09 | 30 Amp Rosa | — | Kraftstoffheizung (nur Dieselmotor) |
| F10 | 40 A grün | — | Karosseriesteuerung / Außenbeleuchtung #2 |
| F11 | 30 Amp Rosa | — | Elektrische Bremse für Anhängerzug – je nach Ausstattung |
| F12 | 40 A grün | — | Karosseriesteuerung #3 / Stromversorgungssperre |
| F13 | 40 A grün | — | Frontmotorlüfter |
| F14 | 40 A grün | — | Karosseriesteuerung #4 / Innenbeleuchtung #2 |
| F17 | 30 Amp Rosa | — | Scheinwerfer-Waschanlage – falls vorhanden |
| F19 | 20 A blau | — | Kopfstützenmagnet – falls vorhanden |
| F20 | 30 Amp Rosa | — | Beifahrertürmodul |
| F22 | 20 A blau | — | Motorsteuergerät |
| F23 | 30 Amp Rosa | — | Innenbeleuchtung #1 |
| F24 | 30 Amp Rosa | — | Fahrertürmodul |
| F25 | 30 Amp Rosa | — | Frontscheibenwischer |
| F26 | 30 Amp Rosa | — | Antiblockiersystem/Stabilitätskontrollmodul/Ventile |
| F28 | 20 A blau | — | Anhänger-Rückfahrlichter – falls vorhanden |
| F29 | 20 A blau | — | Anhänger-Parklichter – falls vorhanden |
| F30 | 30 Amp Rosa | — | Anhängersteckdose – falls vorhanden |
| F32 | 30 Amp Rosa | — | Getriebesteuergerät |
| F34 | 30 Amp Rosa | — | Differentialsperre |
| F35 | 30 Amp Rosa | — | Schiebedach – falls vorhanden |
| F36 | 30 Amp Rosa | — | Heckscheibenwaschanlage |
| F37 | 25 A Klar | — | Heckscheibenwischermotor – falls vorhanden |
| F38 | 30 Amp Rosa | — | 115 V AC Wechselrichter – falls vorhanden |
| F39 | 30 Amp Rosa | — | Elektrische Türen – falls vorhanden |
| F40 | — | 10 A rot | Tagfahrlicht/Scheinwerfereinstellung |
| F42 | — | 20 A gelb | Hupe |
| F44 | — | 10 A rot | Diagnoseanschluss |
| F46 | — | 10 A rot | Reifendrucküberwachung – falls vorhanden |
| F49 | — | 10 A rot | Integriertes Steuergerät / Klimasteuerung |
| F50 | — | 20 A gelb | Luftfederungssteuergerät – falls vorhanden |
| F51 | — | 15 A blau | Zündsteuergerät / schlüssellose Zündung / Lenksäulenverriegelung |
| F52 | — | 5 A Tan | Batteriesensor |
| F53 | — | 20 A gelb | Anhängerzug – Blinker/Bremsen links – falls vorhanden |
| F55 | — | 10 A rot | DTV / DSRC |
| Loch | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F56 | — | 15 A blau | Zusätzlicher Inhalt (nur Dieselmotor) |
| F57 | — | 15 A blau | HID-Scheinwerfer links – falls vorhanden |
| F59 | — | 10 A rot | Reinigungspumpe (nur Dieselmotor) |
| F60 | — | 15 A blau | Getriebesteuergerät |
| F61 | — | 10 A rot | Getriebesteuergerät/PM-Sensor (nur Dieselmotor) |
| F62 | — | 10 A rot | Klimaanlagenkupplung |
| F63 | — | 20 A gelb | Zündspulen (Benzin), Harnstoffheizung (Diesel) |
| F64 | — | 25 A klar | Kraftstoffeinspritzdüsen / Getriebesystem |
| F66 | — | 10 A rot | Schiebedachschalter / Beifahrerfenster / Regensensor |
| F67 | — | 15 A blau | Freisprech-CD/DVD/Bluetooth-Modul (falls vorhanden) |
| F68 | — | 20 A gelb | Heckscheibenwischermotor |
| F69 | — | 15 A blau | Spotlight-Kanal – falls vorhanden |
| F70 | — | 20 A gelb | Kraftstoffpumpenmotor |
| F71 | — | 30 A grün | Audioverstärker |
| F73 | — | 15 A blau | HID-Scheinwerfer rechts – falls vorhanden |
| F74 | — | 20 A gelb | Bremsvakuumpumpe – falls vorhanden |
| F76 | — | 10 A rot | ABS-System/elektronische Stabilitätskontrolle |
| F77 | — | 10 A rot | Getriebesteuergerät/Vorderachs-Trennsystem |
| F78 | — | 10 A rot | Motorsteuergerät/elektrische Lenkunterstützung – je nach Ausstattung |
| F80 | — | 10 A rot | Universal-Garagentoröffner / Kompass / Diebstahlschutzmodul |
| F81 | — | 20 A gelb | Anhänger-Blinker/Einzelbremsen rechts |
| F82 | — | 10 A rot | Lenksäulensteuergerät/Tempomat |
| F83 | — | 10 A rot | Tankklappe |
| F84 | — | 15 A blau | Armaturenbrettschalter/Instrumententafel |
| F85 | — | 10 A rot | Airbag-Modul |
| F86 | — | 10 A rot | Airbag-Modul |
| F87 | — | 10 A rot | Luftfederung – je nach Ausstattung / Anhängerzug / Lenksäulensteuergerät |
| F88 | — | 15 A blau | Instrumententafel |
| F90/F91 | — | 20 A gelb | Stromversorgung (Rücksitze) nach Wahl |
| F92 | — | 10 A rot | Rücklicht der Konsole – falls vorhanden |
| F93 | — | 20 A gelb | Zigarettenanzünder |
| F94 | — | 10 A rot | Getriebemodul / Reduzierstück |
| F95 | — | 10 A rot | Rückfahrkamera / ParkSense® |
| F96 | — | 10 A rot | Schalter für beheizte Rücksitze / Ladegerät für Blitzlampe – falls vorhanden |
| F97 | — | 20 A gelb | Beheizte Rücksitze und beheiztes Lenkrad – je nach Ausstattung |
| F98 | — | 20 A gelb | Beheizte Vordersitze – falls vorhanden |
| F99 | — | 10 A rot | Klimaanlagenmodul / Fahrerassistenzsysteme |
| F100 | — | 10 A rot | Aktive Dämpfung – falls vorhanden |
| F101 | — | 15 A blau | Elektrochromatischer Spiegel/intelligentes Fernlicht – falls vorhanden |
| F103 | — | 10 A rot | Kabinenheizung (nur Dieselmotor)/Heizung, Lüftung und Klimaanlage hinten |
| F104 | — | 20 A gelb | Stromversorgungstür (Armaturenbrett/Mittelkonsole) |
Sicherungs- und Relaisplan – Dodge Durango
Gilt für Neufahrzeuge in den Jahren:
2016, 2017, 2018.
Stromverteilerzentrum
Die Beschreibung jeder Sicherung und Komponente kann auf dem Innendeckel aufgedruckt sein, andernfalls ist die Hohlraumzahl jeder Sicherung auf dem Innendeckel aufgedruckt.
| Loch | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| Loch | Patronensicherung | Mikrosicherung | Beschreibung |
| F03 | 60 A gelb | — | Kühlerlüfter |
| F05 | 40 A grün | — | Luftfederungskompressor – falls vorhanden |
| F06 | 40 A grün | — | Antiblockierpumpe / elektronische Stabilitätskontrolle |
| F07 | 30 Ampere Rosa | — | Anlassermagnet |
| F09 | 30 Ampere Rosa | — | Dieselheizung (nur Dieselmotor) / Bremsvakuumpumpe |
| F10 | 40 A grün | — | Karosseriesteuerung / Außenbeleuchtung #2 |
| F11 | 30 Ampere Rosa | — | Elektrische Anhängerbremse – je nach Ausstattung |
| F12 | 40 A grün | — | Karosseriesteuerung #3 / Leistungsblöcke |
| F13 | 40 A grün | — | Vorderer Lüftermotor |
| F14 | 40 A grün | — | Karosseriesteuerung #4 / Außenbeleuchtung #1 |
| F17 | 30 Ampere Rosa | — | Scheinwerferwaschanlage – falls vorhanden |
| F19 | 20 A blau | — | Kopfstützenmagnet – falls vorhanden |
| F20 | 30 Ampere Rosa | — | Beifahrertürmodul |
| F22 | 20 A blau | — | Motorsteuerungsmodul |
| F23 | 30 Ampere Rosa | — | Innenbeleuchtung #1 |
| F24 | 30 Ampere Rosa | — | Fahrertürmodul |
| F25 | 30 Ampere Rosa | — | Vordere Scheibenwischer |
| F26 | 30 Ampere Rosa | — | Antiblockiersystem / Stabilitätskontrollmodul / Ventile |
| F28 | 20 A blau | — | Rückfahrlichter des Anhängers – falls vorhanden |
| F29 | 20 A blau | — | Parklichter des Anhängers – falls vorhanden |
| F30 | 30 Ampere Rosa | — | Am Anhängerhaken – falls vorhanden |
| F32 | 30 Ampere Rosa | — | Traktionskontrollmodul |
| F34 | 30 Ampere Rosa | — | Steuerung des Sperrdifferenzialmechanismus |
| F35 | 30 Ampere Rosa | — | Schiebedach – falls vorhanden |
| F36 | 30 Ampere Rosa | — | Heckscheibenheizung |
| F37 | 25 A klar | — | Hinterer Lüftermotor – falls vorhanden |
| F38 | 30 Ampere Rosa | — | 115 V AC Wechselrichter – falls vorhanden |
| F39 | 30 Ampere Rosa | — | Elektrische Türen – falls vorhanden |
| F40 | — | 10 A rot | Tagfahrlicht / Scheinwerferausgleich |
| F42 | — | 20 A gelb | Hupe |
| F44 | — | 10 A rot | Diagnoseanschluss |
| F49 | — | 10 A rot | Integrierte Steuerung / Klimatisierung |
| F50 | — | 20 A gelb | Luftfederungssteuerungsmodul – falls vorhanden |
| F51 | — | 15 A blau | Zündknotenmodul / schlüssellose Zündung / Lenksäulenverriegelung |
| F52 | — | 5 A braun | Batteriesensor |
| F53 | — | 20 A gelb | Anhängerkupplung – Blinker/Bremslichter links – falls vorhanden |
| F56 | — | 15 A blau | Zusatzinhalt (nur Dieselmotor) |
| F57 | — | 20 A gelb | NOx-Sensor |
| F58 | — | 15 A blau | HID-Lichter links – falls vorhanden |
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F59 | — | 10 A rot | Reinigungspumpe (nur Dieselmotor) |
| F60 | — | 15 A blau | Getriebesteuerungsmodul |
| F61 | — | 10 A rot | Getriebesteuerungsmodul / PM-Sensor (nur Dieselmotor) |
| F62 | — | 10 A rot | Klimaanlagenkupplung |
| F63 | — | 20 A gelb | Zündspulen (Benzin), Harnstoffheizung (Diesel) |
| F64 | — | 25 A klar | Kraftstoffeinspritzdüsen / Traktionssystem |
| F66 | — | 10 A rot | Schiebedachschalter / Beifahrerfenster / Regensensor |
| F67 | — | 15 A blau | CD/DVD/Bluetooth-Freisprechmodul – falls vorhanden |
| F68 | — | 20 A gelb | Heckscheibenwischermotor |
| F69 | — | 15 A blau | Spotlight-Kanal – falls vorhanden |
| F70 | — | 20 A gelb | Kraftstoffpumpenmotor |
| F71 | — | 30 A grün | Audioverstärker |
| F72 | — | 10 A rot | PCM (falls vorhanden) |
| F73 | — | 15 A blau | Rechter HID-Scheinwerfer – falls vorhanden |
| F75 | — | 10 A rot | Doppelbatteriesteuerung (falls vorhanden) |
| F76 | — | 10 A rot | ABS-System / elektronische Stabilitätskontrolle |
| F77 | — | 10 A rot | Traktionskontrollmodul / Vorderachs-Trennmodul |
| F78 | — | 10 A rot | Motorsteuerungsmodul / elektrische Servolenkung |
| F80 | — | 10 A rot | Universal-Garagentoröffner / Kompass / Diebstahlschutzmodul |
| F81 | — | 20 A gelb | Anhänger-Blinker/Bremslichter rechts |
| F82 | — | 10 A rot | Lenksäulensteuerungsmodul / Tempomat / DTV |
| F83 | — | 10 A rot | Tankklappe |
| F84 | — | 15 A blau | Armaturenbrettschalter / Instrumententafel |
| F85 | — | 10 A rot | Airbag-Modul |
| F86 | — | 10 A rot | Airbag-Modul |
| F87 | — | 10 A rot | Luftfederung – je nach Ausstattung / Anhängerkupplung / Lenksäulensteuerungsmodul |
| F88 | — | 15 A blau | Instrumententafel |
| F90/F91 | — | 20 A gelb | Bei Stromanschluss (Rücksitze) zur Auswahl |
| F92 | — | 10 A rot | Hinteres Konsolenlicht – falls vorhanden |
| F93 | — | 20 A gelb | Zigarettenanzünder |
| F94 | — | 10 A rot | Getriebemodul / Getriebe |
| F95 | — | 10 A rot | Rückfahrkamera / ParkSense |
| F96 | — | 10 A rot | Schalter für beheizte Rücksitze / Blinkerladegerät – falls vorhanden |
| F97 | — | 20 A gelb | Beheizte Rücksitze und beheiztes Lenkrad – je nach Ausstattung |
| F98 | — | 20 A gelb | Beheizte Vordersitze – falls vorhanden |
| F99 | — | 10 A rot | Klimaanlagenmodul / Fahrerassistenzsysteme / DSRC |
| F100 | — | 10 A rot | Aktive Dämpfung – falls vorhanden |
| F101 | — | 15 A blau | Elektrochromatischer Spiegel / intelligente Lichter – falls vorhanden |
| F103 | — | 10 A rot | Kabinenheizung (nur Dieselmotor) / Heizung, Lüftung und Klimaanlage hinten |
| F104 | — | 20 A gelb | Steckdosen (Armaturenbrett / Mittelkonsole) |
Sicherungs- und Relaisplan – Dodge Durango
Gilt für Neufahrzeuge in den Jahren:
2019.
Stromverteilerzentrum
Die Beschreibung jeder Sicherung und Komponente kann auf dem Innendeckel aufgedruckt sein, andernfalls ist die Hohlraumzahl jeder Sicherung auf dem Innendeckel aufgedruckt.
| Kopf | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| Kopf | Patronensicherung | Mikrosicherung | Beschreibung |
| F03 | 60 A gelb | – | Kühlerlüfter — falls vorhanden |
| F05 | 40 A grün | – | Kompressor der Luftfederung — falls vorhanden |
| F06 | 40 A grün | – | Pumpe für Antiblockiersystem / elektronische Stabilitätskontrolle |
| F07 | 30 A rosa | – | Anlassermagnet |
| F09 | 30 A rosa | – | Dieselheizung (nur Dieselmotor) / Bremsvakuumpumpe |
| F10 | 40 A grün | – | Karosseriesteuerung / Außenbeleuchtung #2 |
| F11 | 30 A rosa | – | Elektrische Anhängerbremse — je nach Ausstattung |
| F12 | 40 A grün | – | Karosseriesteuerung #3 / Zentralverriegelung |
| F13 | 40 A grün | – | Vorderer Lüftermotor |
| F14 | 40 A grün | – | Karosseriesteuerung #4 / Außenbeleuchtung #1 |
| F15 | 40 A grün | – | LTR-Motorkühlmittelpumpe (Niedertemperaturkühler) — falls vorhanden |
| F17 | 30 A rosa | – | Scheinwerferwaschanlage — falls vorhanden |
| F19 | 20 A blau | – | Kopfstützenmagnet — falls vorhanden |
| F20 | 30 A rosa | – | Beifahrertürmodul |
| F22 | 20 A blau | – | Motorsteuergerät |
| F23 | 30 A rosa | – | Innenbeleuchtung #1 |
| F24 | 30 A rosa | – | Fahrertürmodul |
| F25 | 30 A rosa | – | Frontscheibenwischer |
| F26 | 30 A rosa | – | Antiblockiersystem / Stabilitätskontrollmodul, ECU und Ventile |
| F28 | 20 A blau | – | Anhänger-Rückfahrlicht — falls vorhanden |
| F29 | 20 A blau | – | Anhänger-Positionslicht — falls vorhanden |
| F30 | 30 A rosa | – | Anhängerkupplung (Steckdose) / Anhängerkupplung (separate elektrische Bremse) / Anhängerkupplung (BUX) — je nach Ausstattung |
| F32 | 30 A rosa | – | Getriebesteuergerät |
| F34 | 30 A rosa | – | Sperrdifferenzialsteuerung — falls vorhanden |
| F35 | 30 A rosa | – | Schiebedach — falls vorhanden |
| F36 | 30 A rosa | – | Heckscheibenheizung |
| F37 | 25 A transparent | – | Hinterer Lüftermotor — falls vorhanden |
| F38 | 30 A rosa | – | 115 V AC Wechselrichter — falls vorhanden |
| F39 | 30 A rosa | – | Elektrische Türen — falls vorhanden |
| F40 | – | 10 A rot | Tagfahrlicht / Scheinwerfernivellierung |
| F42 | – | 20 A gelb | Hupe |
| F44 | – | 10 A rot | Diagnoseanschluss |
| F45 | – | 5 A braun | Computer-Sicherheits-Gateway |
| F49 | – | 10 A rot | Integriertes Mittelkamin / Klimaanlage |
| F50 | – | 20 A gelb | Luftfederungssteuergerät / Sperrdifferenzial — je nach Ausstattung |
| F51 | – | 15 A blau | MOZZO KIN/RF/Lenksäulenverriegelung — falls vorhanden |
| F53 | – | 20 A gelb | Anhängerkupplung — Blinker / Stopp links — falls vorhanden |
| F56 | – | 15 A blau | Zusatzinhalt (nur Dieselmotor) |
| F57 | – | 20 A gelb | NOX-Sensor — falls vorhanden |
| F58 | – | 15 A blau | HID-Scheinwerfer links — falls vorhanden |
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
|---|---|---|---|
| F59 | – | 10 A rot | Reiniger (nur Dieselmotor) |
| F60 | – | 15 A blau | Getriebesteuergerät |
| F61 | – | 10 A rot | Getriebesteuergerät / PM-Sensor (nur Dieselmotor) |
| F62 | – | 10 A rot | Klimaanlagenkupplung |
| F63 | – | 20 A gelb | Zündspulen / Zündspulenkondensatoren / Kurzwegventilaktuator — je nach Ausstattung (Benzin) Harnstoffheizung (Diesel) |
| F64 | – | 25 A transparent | Kraftstoffeinspritzdüsen / Getriebesystem |
| F66 | – | 10 A rot | Schiebedach / Regensensor / Innenspiegel / USB-Anschluss / DSCR / DTV — je nach Ausstattung |
| F67 | – | 15 A blau | CD/DVD/UCI/USB-Ladeanschluss |
| F68 | – | 20 A gelb | Heckscheibenwischermotor |
| F69 | – | 15 A blau | Spotlight-Kanal — falls vorhanden |
| F70 | – | 20 A gelb | Kraftstoffpumpenmotor |
| F71 | – | 30 A grün | Verstärker / ANCM — falls vorhanden |
| F72 | – | 10 A rot | ECM |
| F73 | – | 15 A blau | HID-Scheinwerfer rechts — falls vorhanden |
| F75 | – | 10 A rot | Zwei-Batterie-Steuerung — falls vorhanden |
| F76 | – | 10 A rot | ABS-System / elektronische Stabilitätskontrolle |
| F77 | – | 10 A rot | Getriebesteuergerät / Vorderachs-Trennsystem — je nach Ausstattung |
| F78 | – | 10 A rot | Motorsteuergerät / elektrische Servolenkung |
| F80 | – | 10 A rot | Universal-Garagentoröffner / Diebstahlschutzmodul — je nach Ausstattung / Sirene — je nach Ausstattung |
| F81 | – | 20 A gelb | Blinker / Bremslicht rechts für Anhängerkupplung — falls vorhanden |
| F82 | – | 10 A rot | Lenksäulensteuergerät / Tempomat / DTV — je nach Ausstattung |
| F83 | – | 10 A rot | Tankklappe |
| F84 | – | 15 A blau | Instrumententafel |
| F85 | – | 10 A rot | Airbag-Modul |
| F86 | – | 10 A rot | Airbag-Modul |
| F87 | – | 10 A rot | Luftfederung — falls vorhanden |
| F88 | – | 15 A blau | Instrumententafel / SGW / ITBM — falls vorhanden |
| F90/F91 | – | 20 A gelb | Stromversorgung (Rücksitze) zur Auswahl |
| F92 | – | 10 A rot | Hinteres Konsolenlicht — falls vorhanden |
| F93 | – | 20 A gelb | Zigarettenanzünder |
| F94 | – | 10 A rot | Getriebemodul / Verteilergetriebe |
| F95 | – | 10 A rot | Rückfahrkamera / Toter-Winkel-Sensor — falls vorhanden |
| F96 | – | 10 A rot | Schalter für Sitzheizung hinten / Ladegerät für Taschenlampe — falls vorhanden |
| F97 | – | 20 A gelb | Beheizte Rücksitze und beheiztes Lenkrad — falls vorhanden |
| F98 | – | 20 A gelb | Belüftete Sitze / beheizte Vordersitze — falls vorhanden |
| F99 | – | 10 A rot | Klimaanlagenmodule / Fahrerassistenz / HALF / Parkassistenz |
| F100 | – | 10 A rot | Aktive Dämpfung — falls vorhanden |
| F101 | – | 15 A blau | Temperatur-/Feuchtigkeitssensor im Auto |
| F102 | – | 15 A blau | Reserve |
| F103 | – | 10 A rot | Kabinenheizung (nur Dieselmotor) / hinteres HVAC-System — je nach Ausstattung |
| F104 | – | 20 A gelb | Stromanschlüsse (Armaturenbrett / Mittelkonsole / Kofferraum — je nach Ausstattung) |
Sicherungs- und Relaisplan – Dodge Durango
Gilt für Neufahrzeuge der Baujahre:
2020.
Stromverteilerzentrum
Die Beschreibung jeder Sicherung und Komponente kann auf dem inneren Deckel aufgedruckt sein, andernfalls ist die Hohlraumzahl jeder Sicherung auf dem inneren Deckel aufgedruckt.
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
| F03 | 60 A Gelb | – | Kühlerlüfter – falls vorhanden |
| F05 | 40 A Grün | – | Luftfederungskompressor – falls vorhanden |
| F06 | 40 A Grün | – | ABS-Pumpe |
| F07 | 30 Amp Rosa | – | Anlassermagnet |
| F09 | 30 Amp Rosa | – | Kraftstoffheizung (nur Dieselmotor)/Bremsvakuumpumpe |
| F10 | 40 A Grün | – | CBC #2/Außenbeleuchtung |
| F11 | 30 Amp Rosa | – | Elektrische Anhängerbremse – je nach Ausstattung |
| F12 | 40 A Grün | – | CBC #3/Stromblockierung |
| F13 | 40 A Grün | – | Vorderer Lüftermotor |
| F14 | 40 A Grün | – | Karosseriesteuerung #4/Außenbeleuchtung #1 |
| F15 | 40 A Grün | – | Niedertemperaturkühler (LTR) Motorkühlmittelpumpe – je nach Ausstattung |
| F17 | 30 Amp Rosa | – | Scheinwerferwaschanlage – falls vorhanden |
| F19 | 20 A Blau | – | Kopfstützenmagnet – falls vorhanden |
| F20 | 30 Amp Rosa | – | Beifahrertürmodul |
| F22 | 20 A Blau | – | Motorsteuerungsmodul |
| F23 | 30 Amp Rosa | – | CBC #1/Innenbeleuchtung |
| F24 | 30 Amp Rosa | – | Fahrertürmodul |
| F25 | 30 Amp Rosa | – | Frontscheibenwischer |
| F26 | 30 Amp Rosa | – | ESP/ECU-Ventile |
| F28 | 20 A Blau | – | Anhänger-Rücklichter – falls vorhanden |
| F29 | 20 A Blau | – | Anhänger-Standlichter – falls vorhanden |
| F30 | 30 Amp Rosa | – | Anhängerkupplung (Steckdose) / Anhängerkupplung (separate elektrische Bremse) / Anhängerkupplung (BUX) – je nach Ausstattung |
| F32 | 30 Amp Rosa | – | Traktionskontrollmodul |
| F34 | 30 Amp Rosa | – | Sperrdifferenzialsteuerung – falls vorhanden |
| F35 | 30 Amp Rosa | – | Schiebedach – falls vorhanden |
| F36 | 30 Amp Rosa | – | Rücklichter/Elektronische Beleuchtung (EBL) |
| F37 | 25 A Klar | – | Hinterer Lüftermotor – falls vorhanden |
| F38 | 30 Amp Rosa | – | 115 V AC Wechselrichter – falls vorhanden |
| F39 | 30 Amp Rosa | – | Elektrische Türen – falls vorhanden |
| F40 | – | 10 A Rot | Tagfahrlicht/Scheinwerferregulierung |
| F42 | – | 20 A Gelb | Hupe |
| F44 | – | 10 A Rot | Diagnoseanschluss |
| F45 | – | 5 A Braun | IT-Sicherheitstor |
| F49 | – | 10 A Rot | Integriertes Zentralrohr/Klimaanlage |
| F50 | – | 20 A Gelb | Luftfederungs-/Sperrdifferenzial-Steuermodul – je nach Ausstattung |
| F51 | – | 15 A Blau | KIN/RF-Nabe/Lenksäulenverriegelung – falls vorhanden |
| F53 | – | 20 A Gelb | Anhängerkupplung – Blinker/Bremse links – falls vorhanden |
| F56 | – | 15 A Blau | PCM |
| F57 | – | 20 A Gelb | NOX-Sensor/PM-Sensor/Kraftstoffheizung |
| F58 | – | 15 A Blau | HID-Scheinwerfer links – falls vorhanden |
| Hohlraum | Patronensicherung | Mikrosicherung | Beschreibung |
| F59 | – | 10 A Rot | SCR-Pumpenrelais |
| F60 | – | 15 A Blau | Getriebesteuerungsmodul |
| F61 | – | 10 A Rot | Getriebesteuerungsmodul/PM-Sensor (nur Dieselmotor) |
| F62 | – | 10 A Rot | Klimaanlagenkupplung |
| F63 | – | 20 A Gelb | Zündspulen / Zündspulenkondensatoren / Kurzwegventilaktuator – je nach Ausstattung (Benzin) Harnstoffheizung (Diesel) |
| F64 | – | 25 A Klar | Kraftstoffeinspritzdüsen/Traktionssystem |
| F66 | – | 10 A Rot | Schiebedach/Regensensor/Innenspiegel/USB-Anschluss/DSCR/DTV – je nach Ausstattung |
| F67 | – | 15 A Blau | CDM/UCI/USB-Anschluss |
| F68 | – | 20 A Gelb | Heckscheibenwischermotor |
| F69 | – | 15 A Blau | Spotlight-Kanal – falls vorhanden |
| F70 | – | 20 A Gelb | Kraftstoffpumpenmotor |
| F71 | – | 30 A Grün | Verstärker/ANCM – falls vorhanden |
| F72 | – | 10 A Rot | ECM/PCM |
| F73 | – | 15 A Blau | HID-Scheinwerfer rechts – falls vorhanden |
| F75 | – | 10 A Rot | Zwei-Batterie-Steuerung – falls vorhanden |
| F76 | – | 10 A Rot | ABS-System/Elektronische Stabilitätskontrolle |
| F77 | – | 10 A Rot | Traktionskontrollmodul/Vorderachs-Trennsystem – je nach Ausstattung |
| F78 | – | 10 A Rot | Motorsteuerungsmodul (ECM)/Elektrische Servolenkung/PCM |
| F80 | – | 10 A Rot | Universal-Garagentoröffner/Diebstahlschutzmodul – je nach Ausstattung/Sirene – je nach Ausstattung |
| F81 | – | 20 A Gelb | Blinker/Bremse rechts für Anhängerkupplung – falls vorhanden |
| F82 | – | 10 A Rot | Lenksäulen-Steuermodul/Tempomat/DTV – je nach Ausstattung |
| F83 | – | 10 A Rot | Tankklappe |
| F84 | – | 15 A Blau | Instrumententafel |
| F85 | – | 10 A Rot | Airbag-Modul |
| F86 | – | 10 A Rot | Airbag-Modul |
| F87 | – | 10 A Rot | Luftfederung – falls vorhanden |
| F88 | – | 15 A Blau | Instrumententafel/SGW/ITBM – falls vorhanden |
| F90/F91 | – | 20 A Gelb | Stromversorgung (Rücksitze) zur Auswahl |
| F92 | – | 10 A Rot | Rücklicht der Konsole – falls vorhanden |
| F93 | – | 20 A Gelb | Zigarettenanzünder |
| F94 | – | 10 A Rot | Getriebe-/Getriebemodul |
| F95 | – | 10 A Rot | Rückfahrkamera/Toter-Winkel-Sensor – falls vorhanden |
| F96 | – | 10 A Rot | Schalter für beheizbare Rücksitze / Ladebuchse für Blitzlampe – falls vorhanden |
| F97 | – | 20 A Gelb | Beheizbare Rücksitze und beheizbares Lenkrad – falls vorhanden |
| F98 | – | 20 A Gelb | Belüftete Sitze/beheizbare Vordersitze – falls vorhanden |
| F99 | – | 10 A Rot | Klimaanlagenmodule/Fahrerassistenz/HALF/Parkassistenz |
| F100 | – | 10 A Rot | Aktive Dämpfung – falls vorhanden |
| F101 | – | 15 A Blau | HI-Travi ECCM/SMRT |
| F102 | – | 15 A Blau | Reserve |
| F103 | – | 10 A Rot | Kabinenheizung (nur Dieselmotor)/Heizung, Lüftung und Klimaanlage hinten – je nach Ausstattung |
| F104 | – | 20 A Gelb | Stromtüren (Armaturenbrett/Mittelkonsole/Heckkofferraum – je nach Ausstattung) |
Sicherungs- und Relaisplan – Dodge Durango
Gilt für Neufahrzeuge in den Jahren:
2021.
Stromverteilungszentrum
Die Beschreibung jeder Sicherung und Komponente kann auf dem inneren Deckel aufgedruckt sein, andernfalls ist die Hohlraumzahl jeder Sicherung auf dem inneren Deckel aufgedruckt.
| Fach | Patronensicherung | Mikrosicherung | Beschreibung |
| * Falls zur Standardausstattung gehörend | |||
| Fach | Patronensicherung | Mikrosicherung | Beschreibung |
| * Falls zur Standardausstattung gehörend | |||
| F01 | – | – | Ersatz |
| F02 | – | – | Ersatz |
| F03 | 60 A Gelb | – | Kühlerlüfter* |
| F04 | 60 A Gelb | – | ESC-Pumpe OHNE SRT |
| F05 | 40 A Grün | – | Luftfederungskompressor* |
| F06 | 40 A Grün | – | ABS-Pumpe SRT |
| F07 | 30 Amp Rosa | – | Anlassermagnet |
| F08 | – | – | Ersatz |
| F09 | 30 Amp Rosa | – | Kraftstoffheizung (nur Dieselmotor)/Bremsvakuumpumpe* |
| F10 | 40 A Grün | – | CBC #2/Außenbeleuchtung |
| F11 | 30 Amp Rosa | – | Elektrische Anhängerbremse* |
| F12 | 40 A Grün | – | CBC #3/Stromblockierung |
| F13 | 40 A Grün | – | Gebläsemotor vorne |
| F14 | 40 A Grün | – | Karosseriesteuerung #4/Außenleuchten |
| F15 | 40 A Grün | – | Niedertemperaturkühler (LTR) Motorkühlpumpe* |
| F 16 | – | – | Ersatz |
| F17 | 30 Amp Rosa | – | Scheinwerferwaschanlage* |
| F18 | – | – | Ersatz |
| F19 | 20 A Blau | – | Kopfstützenmagnet* |
| F20 | 30 Amp Rosa | – | Beifahrertürmodul |
| F21 | – | – | Ersatz |
| F22 | 20 A Blau | – | Motorsteuerungsmodul/Leistungssteuerungsmodul* |
| F23 | 30 Amp Rosa | – | CBC #1/Innenbeleuchtung |
| F24 | 30 Amp Rosa | – | Fahrertürmodul |
| F25 | 30 Amp Rosa | – | Frontscheibenwischer |
| F26 | 30 Amp Rosa | – | ESP/ECU-Ventile |
| F27 | – | – | Ersatz |
| F28 | 20 A Blau | – | Anhänger-Rückfahrlichter* |
| F29 | 20 A Blau | – | Anhänger-Positionslichter* |
| F30 | 30 Amp Rosa | – | Anhänger (Steckdose) / Anhänger (elektrische Bremse getrennt) / Anhänger (BUX)* |
| F31 | – | – | Ersatz |
| F32 | 30 Amp Rosa | – | Traktionskontrollmodul |
| F33 | – | – | Ersatz |
| F34 | 30 Amp Rosa | – | ELSD* |
| F35 | 30 Amp Rosa | – | Schiebedach* |
| F36 | 30 Amp Rosa | – | Elektronische Beleuchtung (EBL) |
| F37 | 25 A Klar | – | HVAC-Gebläsemotor hinten* |
| F38 | 30 Amp Rosa | – | Leistungswandler |
| F39 | 30 Amp Rosa | – | Elektrisch betätigte Heckklappe |
| F40 | – | 10 A Rot | Tagfahrlicht/Scheinwerfereinstellung* |
| F41 | – | – | Ersatz |
| F42 | – | 20 A Gelb | Hupe |
| F43 | – | – | Ersatz |
| F44 | – | 10 A Rot | Diagnoseanschluss |
| F45 | – | 5 A Braun | Cyber-Sicherheit MOD |
| F46 | – | – | Ersatz |
| F47 | – | – | Ersatz |
| F48 | – | – | Ersatz |
| F49 | – | 10 A Rot | Integrierter Mittelkamin/Klimaanlage |
| F50 | – | 20 A Gelb | Luftfederungs-Steuermodul*/Sperrdifferential* |
| F51 | – | 15 A Blau | KIN/RF HUB/Lenksäulenverriegelung* |
| Fach | Patronensicherung | Mikrosicherung | Beschreibung |
| * Falls zur Standardausstattung gehörend | |||
| F52 | – | – | Ersatz |
| F53 | – | 20 A Gelb | Anhänger – Blinker/Stopp links* |
| F54 | – | – | Ersatz |
| F55 | – | – | Ersatz |
| F56 | – | 15 A Blau | PCM* |
| F57 | – | 20 A Gelb | NOX-Sensor*/PM-Sensor*/Kraftstoffheizung* |
| F58 | – | 15 A Blau | HID-Scheinwerfer links* |
| F59 | – | 10 A Rot | SCR-Pumpenrelais* |
| F60 | – | 15 A Blau | Getriebesteuerungsmodul |
| F61 | – | 10 A Rot | PM-Sensor |
| F62 | – | 10 A Rot | Klimaanlagenkupplung |
| F63 | – | 20 A Gelb | Zündspulen / Zündspulenkondensatoren / Kurzwegventilaktuator — je nach Ausstattung (Benzin) Harnstoffheizung (Diesel)* |
| F64 | – | 25 A Klar | Kraftstoffeinspritzdüsen/PCM/ECM |
| F65 | – | – | Ersatz |
| F66 | – | 10 A Rot | Schiebedach*/LRSM*/RVM/DSRC/USB-Anschluss/DTV*/WCP* |
| F67 | – | 15 A Blau | CDM-Anschluss/UCI/USB-Anschluss |
| F68 | – | 20 A Gelb | Heckscheibenwischermotor |
| F69 | – | 15 A Blau | Distinguished Channel* |
| F70 | – | 20 A Gelb | Kraftstoffpumpenmotor |
| F71 | – | 30 A Grün | Verstärker/ANCM* |
| F72 | – | 10 A Rot | ECM*/PCM* |
| F73 | – | 15 A Blau | HID-Scheinwerfer rechts* |
| F74 | – | – | Ersatz |
| F75 | – | 10 A Rot | Zweibatteriesteuerung* |
| F76 | – | 10 A Rot | ESP |
| F77 | – | 10 A Rot | Traktionskontrollmodul/ELSD* |
| F78 | – | 10 A Rot | Motorsteuerungsmodul (ECM)/elektrische Servolenkung (EPS)/PCM |
| F79 | – | – | Ersatz |
| F80 | – | 10 A Rot | Universalmodul für Garagentoröffner / Diebstahlschutzmodul — /Sirene |
| F81 | – | 20 A Gelb | Anhängerblinker/Stopp rechts* |
| F82 | – | 10 A Rot | Lenksäulensteuermodul/Tempomat/DTV* |
| F83 | – | 10 A Rot | Tankklappe |
| F84 | – | 15 A Blau | Instrumententafel |
| F85 | – | 10 A Rot | Airbag-Modul |
| F86 | – | 10 A Rot | Airbag-Modul |
| F87 | – | 10 A Rot | Luftfederung MOD* |
| F88 | – | 15 A Blau | Instrumententafel/SGW/ITBM* |
| F89 | – | – | Ersatz |
| F90 | – | – | Ersatz |
| F91 | – | 20 A Gelb | Laderaumstromversorgung |
| F92 | – | 10 A Rot | Hintere Konsolenbeleuchtung*/RR-Stromversorgung |
| F93 | – | 20 A Gelb | Zigarettenanzünder |
| F94 | – | 10 A Rot | Getriebemodul/Getriebe |
| F95 | – | 10 A Rot | Rückfahrkamera / Toter-Winkel-Sensor* |
| F96 | – | 10 A Rot | Schalter für beheizte Rücksitze* |
| F97 | – | 20 A Gelb | Beheizte Rücksitze/beheiztes Lenkrad* |
| F98 | – | 20 A Gelb | Belüftete Sitze/beheizte Vordersitze* |
| F99 | – | 10 A Rot | Klimaanlagenmodule/Fahrerassistenz/HALF/Parktronx |
| F100 | – | 10 A Rot | Aktive Dämpfung* |
| F101 | – | 15 A Blau | HI-Travi ECCM/SMRT* |
| F102 | – | 15 A Blau | Ersatz |
| F103 | – | 10 A Rot | PTC/Heizung, Lüftung und Klimaanlage der Rücksitze* |
| F104 | – | 20 A Gelb | Stromanschlüsse (Armaturenbrett/Mittelkonsole/hinterer Kofferraum) |
Sicherungs- und Relaisplan – Dodge Durango
Gilt für Neufahrzeuge in den Jahren:
2022.
Stromverteilungszentrum
Die Beschreibung jeder Sicherung und Komponente kann auf dem inneren Deckel aufgedruckt sein, andernfalls ist die Hohlraumzahl jeder Sicherung auf dem inneren Deckel aufgedruckt.
| Übersicht | Patronensicherung | Mikrosicherung | Beschreibung |
| * Falls vorhanden | |||
| Übersicht | Patronensicherung | Mikrosicherung | Beschreibung |
| * Falls vorhanden | |||
| F01 | – | – | Reserve |
| F02 | – | – | Reserve |
| F03 | 60 A gelb | – | Kühlerlüfter * |
| F04 | 60 A gelb | – | ESP-Pumpe |
| F05 | – | – | Reserve |
| F06 | 40 A grün | – | ABS-Pumpe * |
| F07 | 30 Amp Rosa | – | Anlassermagnet |
| F08 | – | – | Reserve |
| F09 | 30 Amp Rosa | – | VAKUUMPUMPE * |
| F10 | 40 A grün | – | CBC #2 / EXT-Licht |
| F11 | 30 Amp Rosa | – | Anhängerbremsen * |
| F12 | 40 A grün | – | CBC #3 / Stromblock |
| F13 | 40 A grün | – | HVAC-Gebläsemotor |
| F14 | 40 A grün | – | CBC #4 / Außenlicht |
| F15 | 40 A grün | – | Motorkühlung LTR * |
| F 16 | – | – | Reserve |
| F17 | – | – | Reserve |
| F18 | – | – | Reserve |
| F19 | 20 A blau | – | Kopfstützen-Elektromagnet * |
| F20 | 30 Amp Rosa | – | Türübergangseinstellung |
| F21 | – | – | Reserve |
| F22 | 20 A blau | – | SKE * |
| F23 | 30 Amp Rosa | – | CBC #1 / Innenlicht |
| F24 | 30 Amp Rosa | – | Fahrertürverstellung |
| F25 | 30 Amp Rosa | – | Frontscheibenwischer |
| F26 | 30 Amp Rosa | – | ESP/ECU-Ventile |
| F27 | – | – | Reserve |
| F28 | 20 A blau | – | Anhänger-Rückfahrlichter * |
| F29 | 20 A blau | – | Anhänger-Positionslichter* |
| F30 | 30 Amp Rosa | – | Anhängerkupplung (Steckdose) / Anhängerkupplung (elektrisch getrennte Bremse) / Anhängerkupplung (BUX)* |
| F31 | – | – | Reserve |
| F32 | 30 Amp Rosa | – | DTCM |
| F33 | – | – | Reserve |
| F34 | 30 Amp Rosa | – | ELSD * |
| F35 | 30 Amp Rosa | – | Schiebedach * |
| F36 | 30 Amp Rosa | – | EBL |
| F37 | 25 A Klar | – | Hinterer HVAC-Gebläsemotor* |
| F38 | 30 Amp Rosa | – | Leistungswandler |
| F39 | 30 Amp Rosa | – | PLG |
| F40 | – | 10 A rot | Tagfahrlicht/Scheinwerferregelung * |
| F41 | – | – | Reserve |
| F42 | – | 20 A gelb | Hupe |
| F43 | – | – | Reserve |
| F44 | – | 10 A rot | Diagnoseanschluss |
| F45 | – | 5 A braun | Cybersicherheit MOD |
| F46 | – | – | Reserve |
| F47 | – | – | Reserve |
| F48 | – | – | Reserve |
| F49 | – | 10 A rot | ICS / HVAC |
| F50 | – | 20 A gelb | ELSD * |
| F51 | – | 15 A blau | KIN/RF HUB/Lenksäulenverriegelung |
| Übersicht | Patronensicherung | Mikrosicherung | Beschreibung |
| * Falls vorhanden | |||
| F52 | – | – | Reserve |
| F53 | – | 20 A gelb | Anhängerkupplung – Blinker/Bremslichter links* |
| F54 | – | – | Reserve |
| F55 | – | – | Reserve |
| F56 | – | – | Reserve |
| F57 | – | – | Reserve |
| F58 | – | 15 A blau | HID-Scheinwerfer links* |
| F59 | – | – | Reserve |
| F60 | – | 15 A blau | TCM |
| F61 | – | – | Reserve |
| F62 | – | 10 A rot | Klimakompressor |
| F63 | – | 20 A gelb | Zündspulen */ Zündspulenkondensatoren* |
| F64 | – | 25 A klar | Kraftstoffeinspritzdüsen / ECM |
| F65 | – | – | Reserve |
| F66 | – | 10 A rot | Schiebedach */ LRSM */ RVM / DSRC / USB-Anschluss / DTV * / WCP * |
| F67 | – | 15 A blau | CDM/UCI/USB-Anschluss |
| F68 | – | 20 A gelb | Heckscheibenwischermotor |
| F69 | – | 15 A blau | Spotlichtkanal * |
| F70 | – | 20 A gelb | Kraftstoffpumpenmotor |
| F71 | – | 30 A grün | Verstärker */ ANCM * |
| F72 | – | 10 A rot | SKE * |
| F73 | – | 15 A blau | HID-Scheinwerfer rechts* |
| F74 | – | – | Reserve |
| F75 | – | 10 A rot | Zwei-Batterie-Kontrolle* |
| F76 | – | 10 A rot | ESP |
| F77 | – | 10 A rot | DTCM / ELSD * |
| F78 | – | 10 A rot | ECM / EPS |
| F79 | – | – | Reserve |
| F80 | – | 10 A rot | UGDO |
| F81 | – | 20 A gelb | Blinker/Bremslichter für Anhängerkupplung rechts* |
| F82 | – | 10 A rot | SCCM / Tempomat / DTV * |
| F83 | – | 10 A rot | Kraftstofftür |
| F84 | – | 15 A blau | Gruppe |
| F85 | – | 10 A rot | ORC (Airbag) |
| F86 | – | 10 A rot | ORC (Airbag) |
| F87 | – | – | Reserve |
| F88 | – | 15 A blau | Cluster / CSG * / ITBM * |
| F89 | – | – | Reserve |
| F90 | – | – | Reserve |
| F91 | – | 20 A gelb | Laderaum – Stromversorgung |
| F92 | – | 10 A rot | Hinteres Konsolenlicht*/RR-Stromversorgung |
| F93 | – | 20 A gelb | Zigarettenanzünder |
| F94 | – | 10 A rot | Getriebemodul/Getriebe |
| F95 | – | 10 A rot | Hintere Kamera / Toter-Winkel-Sensor * |
| F96 | – | 10 A rot | Schalter für beheizte Rücksitze* |
| F97 | – | 20 A gelb | Beheizte Rücksitze/beheiztes Lenkrad* |
| F98 | – | 20 A gelb | Belüftete Sitze/beheizte Vordersitze* |
| F99 | – | 10 A rot | Klimamodul/Fahrerassistenz/HALF/Parktronx |
| F100 | – | 10 A rot | Aktive Dämpfung * |
| F101 | – | 15 A blau | Temperatursensor/Feuchtigkeitssensor im Auto |
| F102 | – | 15 A blau | Reserve |
| F103 | – | 10 A rot | HVAC vorne * |
| F104 | – | 20 A gelb | Stromtür (Armaturenbrett/Mittelkonsole/hinterer Kofferraum) |
Über Dodge Durango (2011-2022)
Der Dodge Durango ist ein beliebtes SUV, das von 2011 bis 2022 produziert wurde. Dieses Modell ist bekannt für seine Robustheit und seinen geräumigen Innenraum, der bequeme Sitzgelegenheiten für bis zu sieben Passagiere bietet. Der Durango ist mit verschiedenen Motorisierungen ausgestattet, darunter effiziente Sechszylindermotoren und leistungsstarke HEMI-Achtzylindermotoren, die hervorragende Leistung und Zugkraft bieten. Das Fahrzeug ist außerdem mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die es zu einer idealen Wahl für Familien und Abenteurer machen, die ein zuverlässiges und vielseitiges Fahrzeug suchen.
Sicherungskastenplan Dodge Durango
Diese Seite zeigt den Sicherungskastenplan für den Dodge Durango, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Innenraum des Fahrzeugs. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für das ordnungsgemäße Funktionieren der elektrischen Systeme des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
