Toyota Ipsum (2001-2009) – Sicherungskasten und Relais
In diesem Artikel finden Sie Sicherungskastendiagramme für den Toyota Ipsum (2001–2009), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Sicherungs- und Relaisplan – Toyota Ipsum
Gilt für Neufahrzeuge in den Jahren:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Kabine

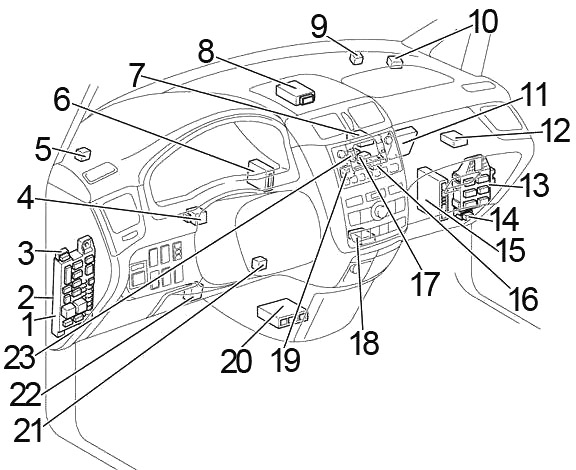

Linkslenker

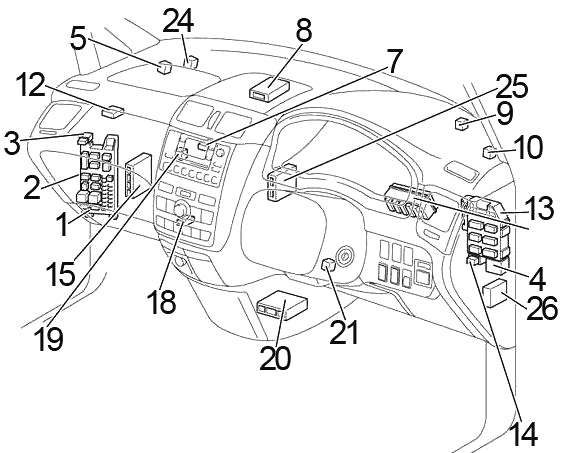

Rechtslenker
- Sicherungskasten
- Karosserie-ECU
- Relais Stromversorgungspunkt
- Blinker-Relais
- Relais Stromkreisunterbrechung (Kraftstoffpumpe)
- LHD: TVSS-ECU
- Radio und Player mit Display
- Transponder-Schlüsselcomputer
- Relais Heckheizung (HI)
- Relais Heckheizung
- LHD: Klimaanlagenverstärker (manuelle Klimaanlage)
- Kamera-ECU (mit Navigationssystem)
- Anschlussblock
- Relais Nebelscheinwerfer vorne
- Motor- und ECT-ECU (A/T)
Motor-ECU (M/T) - LHD: Lüfterrelais (M2)
- LHD: Lüfterrelais (M1)
- Klimaanlagen-Steuergerät (automatische Klimaanlage)
- Antennenverstärker
oder
RHD (bis 10.2003): Lüfterrelais (M2) / Lüfterrelais (M1) / Lüfterrelais (HI) - Airbag-Sensoreinheit
- Transponder-Schlüsselverstärker
- LHD: PTC-Heizungsverstärker (1AZ-FE)
- LHD: Lüfterrelais (HI)
- RHD: Rückfahrlichtrelais
- RHD: Diebstahlschutz-ECU
- RHD: ECU Doppelverriegelung der Türen

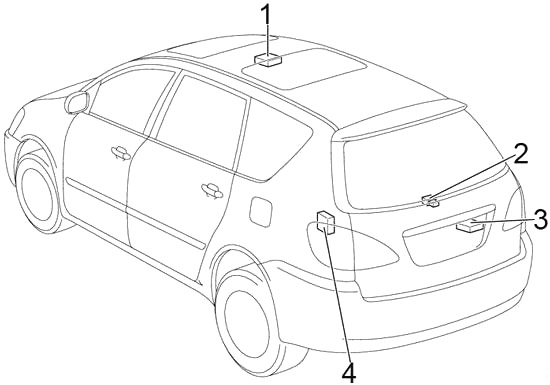

- Relais Steuerung Schiebedachöffnung
- Relais Heckkühler
- Relais Heckscheibenwischer (bis 10.2003)
- Empfänger Funkfernbedienung Türverriegelung

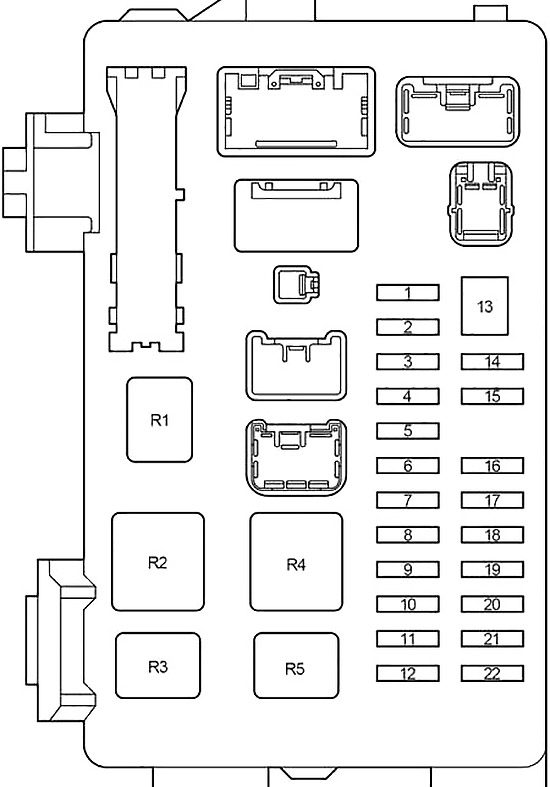

Sicherungskastenplan in der Kabine
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Airbag-SRS-System, Blinker und Anzeigen, Startsystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, elektrischer Lüfter, Klimaanlage, ABS, VSC, Relais „FUEL HTR“, Relais „IG2“ |
| 2 | 25 | Avensis Verso, Picnic: Elektrische Türverriegelung |
| 30 | Ipsum: Sitzverstellung | |
| 3 | 10 | Heckheizung |
| 4 | 15 | Nebelscheinwerfer vorne |
| 5 | 25 | Startsystem |
| 6 | 7,5 | Instrumentenbeleuchtung, Instrumentenbeleuchtung, elektronisches Getriebe, Audiosystem, Scheinwerferreiniger, Nebelscheinwerfer vorne, Einparkhilfe TOYOTA, Uhr, Klimaanlage, Schlüssel- und Lichtwarnung |
| 7 | 10 | Airbag-SRS-System |
| 8 | 10 | Avensis Verso, Picnic: Sitzheizung |
| 10 | Ipsum: elektronisch modulierte Federung TOYOTA | |
| 9 | 15 | Zigarettenanzünder |
| 10 | 10 | Klimaanlage, Ladesystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, ABS, VSC, Schlüssel- und Lichtwarnung, Gurtwarnung, Einparkhilfe TOYOTA, Instrumententafel, Heckscheibenheizung |
| 11 | 10 | Außenspiegelheizung |
| 12 | 7,5 | Türverriegelungssystem, elektrische Kühlgebläse, elektrische Fensterheber, Audiosystem, Nebelscheinwerfer, Innenbeleuchtung, Rückleuchten, Standlichter, Scheinwerfer |
| 13 | 30 | Fensterheber, Schiebedach |
| 14 | 10 | Rückleuchten, Standlichter, Kennzeichenbeleuchtung, Kofferraumbeleuchtung, Nebelscheinwerfer vorne, Nebelschlussleuchte, Instrumententafel; |
| 15 | 15 | Präzisionsguss-Stromversorgung |
| 16 | 30 | Fensterheber, Schiebedach |
| 17 | 25 | Elektrisches Türverriegelungssystem |
| 18 | 25 | Frontscheibenwischer und -sprüher, Heckscheibenwischer und -sprüher, Scheinwerferreiniger |
| 19 | 7,5 | Elektrische Kühlgebläse, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, ABS, VSC, Audiosystem, elektronisch modulierte Federung TOYOTA, elektrische Rückspiegel, automatisches Lichtsteuerungssystem |
| 20 | 20 | Heckscheibenheizung |
| 21 | 7,5 | Ladesystem, Instrumententafel, Rückfahrlicht, Blinker und Warnlicht, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, ABS, Türverriegelungssystem, Fensterheber, Schlüssel- und Lichtwarnung, Gurtwarnung, Schiebedach, Audiosystem, Uhr, Scheinwerfer, automatisches Lichtsteuerungssystem, Nebelscheinwerfer, Rückleuchten, Standlichter, Innenbeleuchtung, Einparkhilfe TOYOTA, Klimaanlage, Heckscheibenheizung |
| 22 | 15 | Bremslicht, Getriebesperrsteuerung, ABS, drittes Bremslicht, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, elektronisch modulierte Federung TOYOTA |
| Relais | ||
| R1 | Pinn short (ab 10.2003: Avensis Verso, Picnic) | |
| R2 | Heizung (HTR) | |
| R3 | Heckscheibenheizung (RR DEF) | |
| R4 | Zündung (IG1) | |
| R5 | Rücklicht (OGON) | |

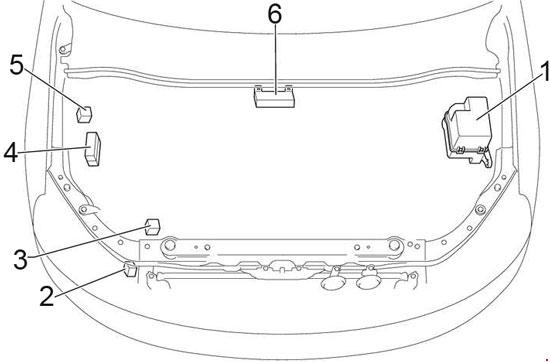

Motorraum
- Sicherungskasten
- Relais Scheinwerferreinigungssteuerung
- Steuergerät Schlupfregelung mit Aktuator
- Sicherungskasten ABS-Relais
- 1CD-FTV: Glühkerzenrelais
- Sicherungskasten Relais

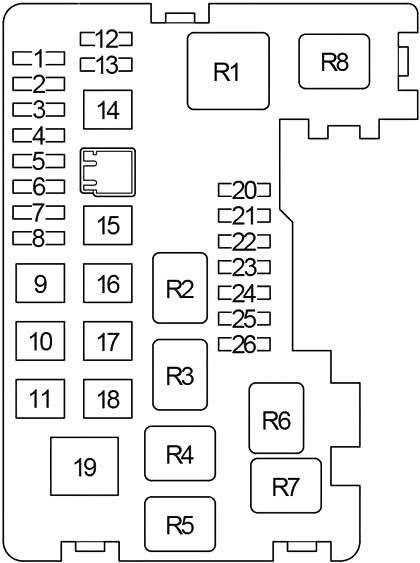

Sicherungskastenplan im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Sicherungen „ECU-B“, „DOME“, „RAD №1“ |
| 2 | 15 | Benzin: elektrische Kühlgebläse, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, Klimaanlage |
| 30 | Diesel: Kraftstoffheizung | |
| 3 | 10 | Hupe |
| 4 | 10 | Blinker und Warnlicht |
| 5 | 15 | Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, Klimaanlage, elektrische Kühlgebläse |
| 6 | 10 | Avensis Verso, Picnic (bis 10.2003): Elektronische Drosselklappensteuerung |
| Ipsum (ab 10.2003): Elektronische Drosselklappensteuerung | ||
| 15 | Avensis Verso, Picnic (ab 10.2003): Luft-Kraftstoff-Verhältnis-Sensor | |
| 7 | 7,5 | Borddiagnosesystem |
| 8 | 7,5 | Avensis Verso, Picnic: Ladesystem |
| 15 | Ipsum (ab 10.2003): Frontscheibenwischer-Enteisung | |
| 9 | 50 | Relais „HEAD“ (Sicherungen „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD RH UPR“) |
| 10 | 30 | Zündschlüssel |
| 11 | 30 | Klimaanlage hinten |
| 12 | 30 | Avensis Verso, Picnic: Scheinwerferreiniger |
| 15 | Ipsum: Stromversorgung | |
| 13 | 7,5 | Nebelschlussleuchte |
| 14 | 40 | Avensis Verso, Picnic: |
| außer VSC (bis 10.2003): ABS | ||
| ab 10.2003: ABS, VSC | ||
| Ipsum: ABS, VSC | ||
| 50 | Avensis Verso, Picnic: | |
| VSC (bis 10.2003): ABS, VSC | ||
| 15 | 30 | Avensis Verso, Picnic (bis 10.2003): ABS, VSC |
| Ipsum: | ||
| außer VSC (ab 10.2003): ABS |
| 40 | Avensis Verso, Picnic (ab 10.2003): ABS, VSC | |
| Ipsum: | ||
| bis 10.2003: ABS | ||
| oder | ||
| VSC: ABS, VSC | ||
| 16 | 30 | Benzin: Elektrische Kühlerventilatoren |
| 40 | Diesel: elektrische Kühlerventilatoren | |
| 17 | 30 | Benzin: Elektrische Kühlerventilatoren |
| 40 | Diesel: elektrische Kühlerventilatoren | |
| 18 | 50 | Klimaanlage/Heizungssystem |
| 19 | 140 | Relais „RR DEF“ (Sicherungen „RR DEF“, „MIR HTR“) Relais „TAIL“ (Sicherungen „TAIL“, „PANEL“), Relais „IG1“ („ECU-IG“, „GAUGE“, „HTR“, „ SEAT HTR“, „SRS-IG“, „WIPER“ Sicherungen), „PWR“, „RR HTR“, „DOOR“, „DOOR NR2“, „FR FOG“, „PWR OUTLET“, „STOP“, Sicherungen „AM1“ |
| 20 | 15 | Rechter Scheinwerfer (Fernlicht), Armaturenbrett |
| 21 | 15 | Linker Scheinwerfer (Fernlicht) |
| 22 | 15 | Linker Scheinwerfer (Abblendlicht), Scheinwerferhöhenverstellung |
| 23 | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 24 | 15 | Audiosystem |
| 25 | 7,5 | Ladesystem, Mehrpunkt-/Sequenzial-Kraftstoffeinspritzsystem, ABS, elektronisch gesteuerte Federung TOYOTA, elektrisches Türverriegelungssystem, elektrische Fensterheber, Schlüssel- und Lichterinnerung, Gurtwarnung, Audiosystem, Uhr, Armaturenbrett, Scheinwerfer, automatisches Lichtsteuersystem, Nebelscheinwerfer, Rücklichter, Parklichter, Innenbeleuchtung, Parkassistent TOYOTA, Klimaanlage, Heckscheibenheizung |
| 26 | 10 | Innenbeleuchtung, persönliche Beleuchtung, Fußraumbeleuchtung, Türbeleuchtung, Kofferraumbeleuchtung, leere Beleuchtung |
| Relais | ||
| R1 | Scheinwerfer (HEAD) | |
| R2 | Avensis Verso, Picnic: (DIMMER) | |
| Ipsum (ab 10.2003): FR DEF | ||
| R3 | Benzin: Zündung (IG2) | |
| Diesel: Kraftstoffheizung (FUEL HTR) | ||
| R4 | Hupe | |
| R5 | Elektrischer Kühlerventilator (FAN №2) | |
| R6 | Elektrischer Kühlerventilator (FAN №1) | |
| R7 | Elektrischer Kühlerventilator (FAN №3) | |
| R8 | Motorsteuergerät (EFI) | |

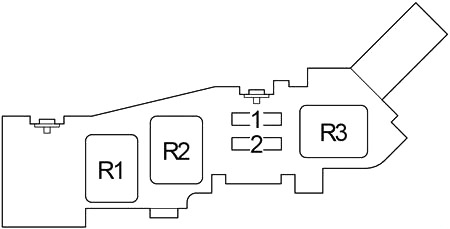

| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Startsystem, Mehrpunkt-/Sequenzial-Kraftstoffeinspritzsystem; |
| 2 | – | – |
| Relais | ||
| R1 | Anlassermotor (ST) | |
| R2 | 1CD-FTV: Motorsteuergerät (EDU) | |
| 1AZ-FE (ab 10.2003): Luft-Kraftstoff-Verhältnis-Sensor (A/F) | ||
| R3 | Klimakompressorkupplung (MG/C) | |

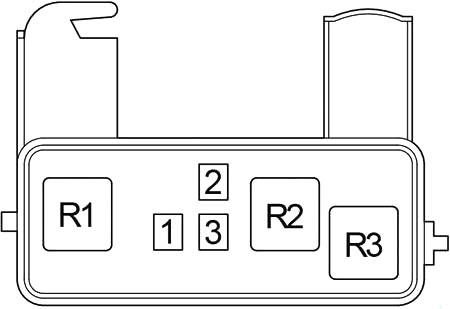

Relais-Sicherungskasten
| Nummer | Sicherung | Ampere [A] | Beschreibung |
| 1 | HTR SUB 3 | 50 | Elektrische Heizung |
| 2 | HTR SUB 1 | 50 | Elektrische Heizung |
| 3 | HTR SUB 2 | 50 | Elektrische Heizung |
| Relais | |||
| R1 | Elektrische Heizung (HTR SUB 1) | ||
| R2 | Elektrische Heizung (HTR SUB 2) | ||
| R3 | Elektrische Heizung (HTR SUB 3) | ||

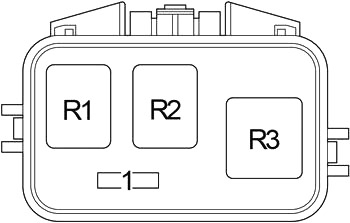

ABS-Relais-Sicherungskasten
| Nummer | Sicherung | Ampere [A] | Beschreibung |
| 1 | – | – | – |
| Relais | |||
| R1 | – | ||
| R2 | ABS-TRENNUNG | ||
| R3 | ABS MTR | ||

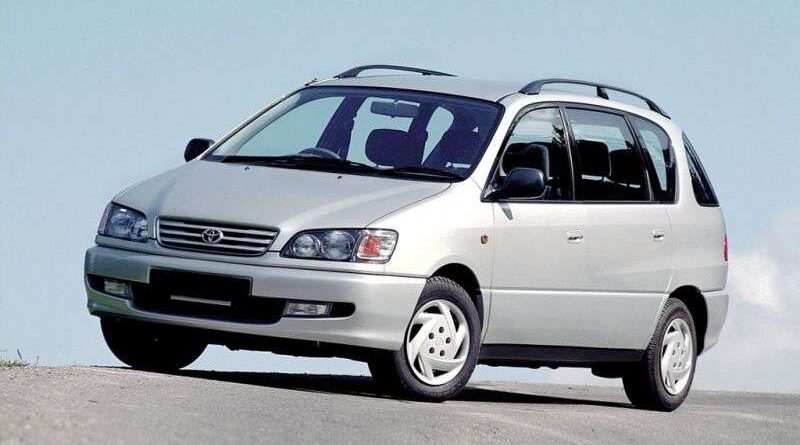

Über Toyota Ipsum (2001-2009)
Der Toyota Ipsum, produziert von 2001 bis 2009, ist ein Familien-MPV, der einen geräumigen Innenraum und bequeme Sitzgelegenheiten für bis zu sieben Passagiere bietet. Dieses Modell ist bekannt für seine Zuverlässigkeit und Praktikabilität, was es bei Familien beliebt macht. Der Toyota Ipsum war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für Stadt- und Autobahnfahrten boten. Dank seines Designs und seiner Funktionalität wurde der Toyota Ipsum in mehreren Ländern, in denen er verkauft wurde, populär.
Sicherungskasten-Schema Toyota Ipsum
Diese Seite zeigt das Sicherungskasten-Schema für das Modell Toyota Ipsum, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Im Toyota Ipsum befindet sich der Sicherungskasten normalerweise im Motorraum und im Fahrzeuginnenraum, oft unter dem Armaturenbrett. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
